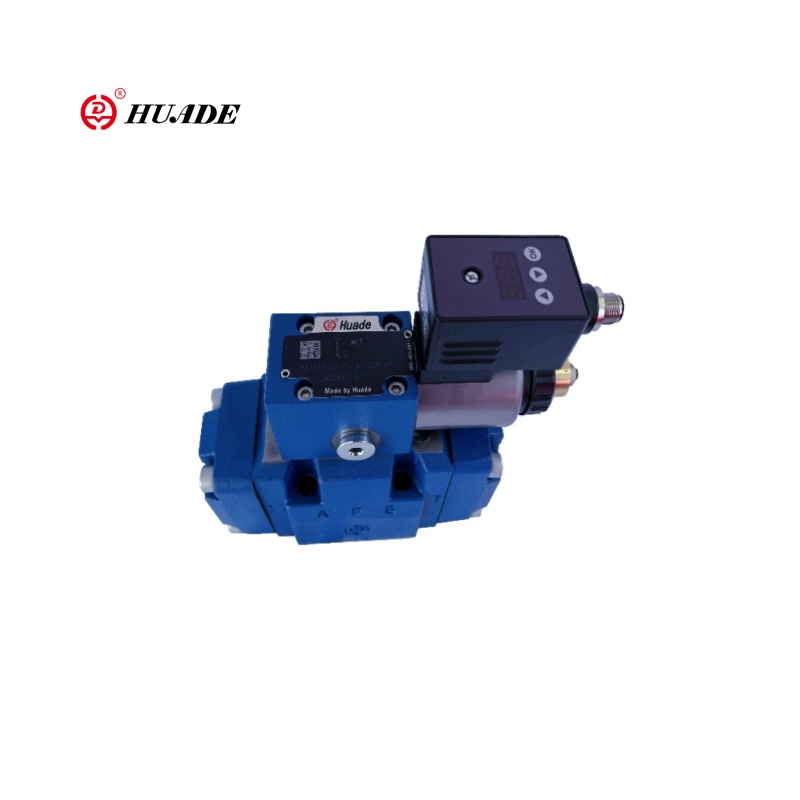

Supapa proporțională de reducere a presiunii 3DREE-7X

Supapa de reducere a presiunii proporționale cu trei căi de reducere a presiunii proporționale pilot este un model modernizat sau modificat al seriei 3DRE a supapei, cu o precizie de control mai mare sau funcții suplimentare (cum ar fi modulul de control electronic integrat). Funcția sa principală a acestei supape proporționale este de a regla presiunea de ieșire proporțională prin semnale electrice și de a obține controlul și descărcarea presiunii prin designul cu trei căi (P → A, A → T), care este adecvat pentru sistemele hidraulice care necesită reglare dinamică și de înaltă precizie a presiunii.

Parametrul produsului de presiune proporțională de reducere a presiunii 3DRE-7X

Parametrul produsului de presiune proporțională de reducere a presiunii 3DREE-7X

Caracteristici:

▶ Versiunea cu 3 sensuri

▶ Funcționarea prin solenoid proporțional cu bobină rotativă

▶ Pentru montarea subplate

▶ Modelul de portare conform ISO 4401

▶ Limitarea maximă a presiunii, opțională

▶ Electronică de supapă și control de la o singură sursă

▶ Electronică integrată (OBE) (tip HD-3DRE (M) E):

- puțină toleranță la fabricație a curbei caracteristice a presiunii valorii de comandă

▶ Electronică de control extern (tip HD-3DRE (M)

▶ Curba caracteristică a presiunii valorii de comandă liniară

Aplicație:

Supapa proporțională de reducere a presiunii 3DREE-7X este utilizată în principal în automatizarea industrială și în mașini-unelte, excavatoare/încărcătoare, bănci de testare a componentelor hidraulice, sisteme de ton a generației de energie eoliană.

Funcția și secțiunea Valvei proporționale de reducere a presiunii 3DREE-7X

Funcție, secțiune

Tipurile de supapă 3DRE (M) și 3DRE (M) E sunt supapele de reducere a presiunii cu 3 căi cu pilot electric cu presiune cu limitarea presiunii actuatorului.

Sunt utilizate pentru reducerea (p la a) și limitarea (a la t) a unei presiuni ale sistemului.

Înființat

Valvele constau din două ansambluri principale:

▶ Valva de control pilot (1) cu solenoid proporțional (2), opțional cu limitarea maximă a presiunii (15)

▶ Valva principală (3) cu bobină principală de control (4)

Funcţie

▶ Setarea dependentă de valoarea de comandă a presiunii care trebuie redusă în portul A prin supapa de control pilot (1).

▶ Cu portul P depresurizat, izvoarele (5) și (6) dețin bobina principală de control (4) în poziția sa centrală.

În acest fel, este prevenit un salt de pornire la actuator.

▶ Fluidul pilot curge de la alezaj (7) prin intermediul controlerului de debit (8), prin intermediul camerei de control (11) până la decalajul de accelerație (9), prin linia (10) la portul Y. Această conexiune trebuie să fie condusă în rezervor la presiune zero.

Reducerea presiunii

▶ Construirea presiunii pilot în camera de control (11) în funcție de valoarea de comandă.

▶ Creșterea presiunii în camera de arc (13) prin duza (12) și mișcarea bobinei de control principal (4) spre dreapta.

Fluxul de lichid hidraulic de la P la A.

▶ Presiunea actuatorului în portul A este disponibilă în camera de arc (14).

▶ Creșterea presiunii din portul A la presiunea stabilită a supapei de control pilot (1) duce la mișcarea bobinei principale (4) spre stânga. Presiunea în portul A este aproape identică cu presiunea stabilită la supapa de control pilot (1).

Limitarea presiunii

▶ Dacă presiunea din portul A depășește presiunea stabilită a supapei de control pilot (1), bobina principală de control (4) este mutat mai departe spre stânga.

▶ Aceasta deschide conexiunea de la A la T și limitează presiunea pendinte în portul A la valoarea de comandă setată.

Tip HD-3DREE și HD-3DREME (cu electronică integrată (OBE))

În ceea ce privește funcția și configurarea, aceste supape corespund tipurilor HD-3DRE și HD-3DREM. La supapa de control pilot, există în plus o carcasă (17) cu electronica de control.

Tensiunea valorii de alimentare și comandă sunt aplicate conectorului (18).

La fabrică, curba caracteristică a presiunii valorii de comandă este ajustată cu o mică toleranță la fabricare. Pentru mai multe informații, consultați pagina 9.
