Când lucrați cu sisteme hidraulice, controlul direcției fluxului de fluid este esențial pentru siguranță și eficiență. Supapa de reținere RVP-20 este o componentă hidraulică montată pe placă concepută pentru a permite fluidului să curgă într-o singură direcție, prevenind în același timp refluxul. Acest ghid explică ce face ca RVP-20 să fie valoros pentru aplicații hidraulice și cum funcționează în situații reale.
Ce este supapa de reținere RVP-20?
Supapa de reținere RVP-20 este o supapă cu arc, produsă de HYDAC, o companie germană specializată în soluții hidraulice. Această supapă folosește un design conic care creează o etanșare fără scurgeri atunci când fluidul încearcă să curgă înapoi. „20” din numele său indică că este dimensionat pentru aplicații cu debit mediu, echivalent cu o conexiune de țeavă de 1 inch din seria -16.
Supapa permite curgerea liberă de la orificiul B la orificiul A în timp ce blochează complet curgerea inversă. Când presiunea fluidului depășește forța arcului (de obicei 0,5 bar), conul se mișcă înapoi și lasă fluidul să treacă. Când presiunea scade sau se inversează, arcul împinge rapid conul înapoi pe locul său, oprind orice mișcare înapoi. Această acțiune mecanică simplă are loc fără energie electrică sau control extern.

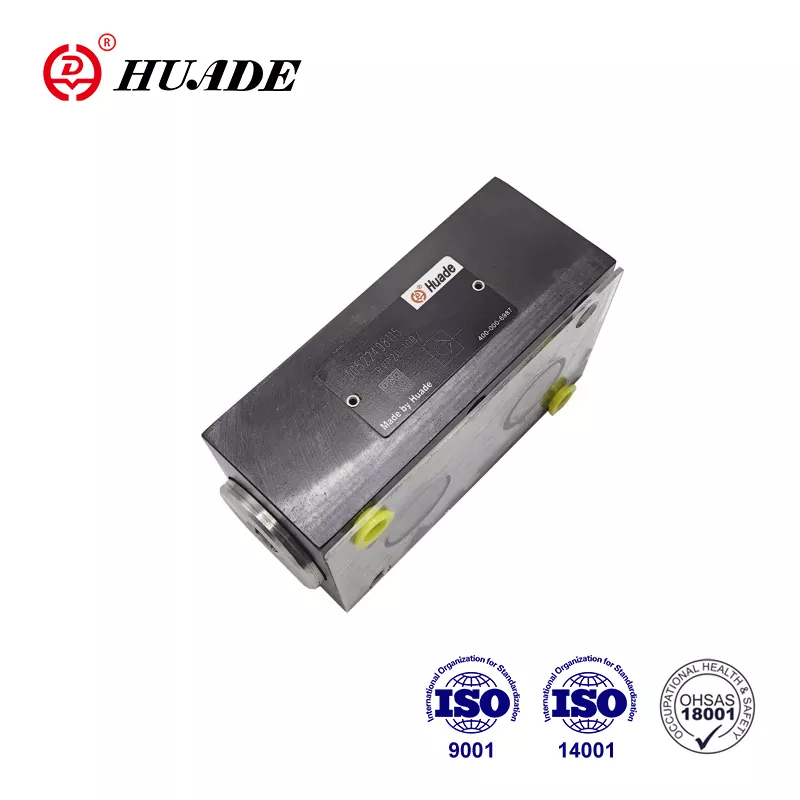

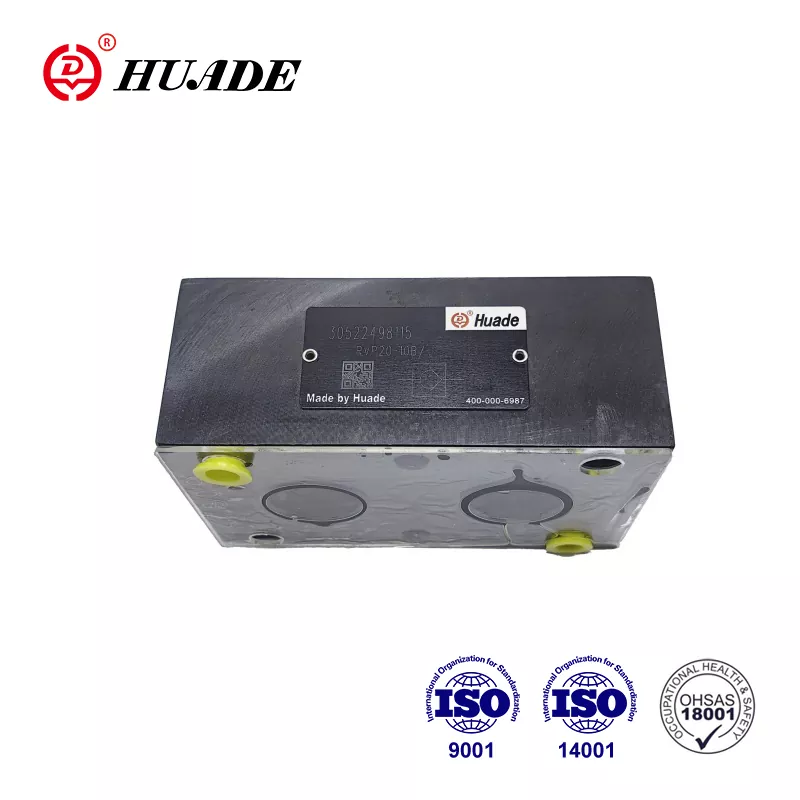

Supapa de reținere RVP-20 cântărește aproximativ 3,3 kg și are un design compact de montare pe placă care se potrivește direct pe blocurile de supape. Acest stil de montare economisește spațiu în comparație cu supapele în linie și face instalarea mai simplă în circuitele hidraulice complexe.
Specificații tehnice și performanță
Supapa de reținere RVP-20 gestionează presiunea maximă de lucru de până la 350 bar (5.000 psi) și debitează până la 350 litri pe minut (150 gpm). Aceste specificații îl fac potrivit pentru sistemele hidraulice cu sarcini medii găsite în echipamentele de construcții și mașinile industriale. Supapa își menține performanța într-un interval de temperatură de la -20°C la +80°C, acoperind majoritatea mediilor de operare.
Presiunea de crăpare pentru supapa de reținere standard RVP-20 este de 0,5 bar, ceea ce înseamnă că fluidul are nevoie doar de o presiune minimă pentru a deschide supapa pentru a curge înainte. Versiunile personalizate cu presiuni de fisurare de 1 bar sau mai mari sunt disponibile atunci când aplicațiile necesită mai multă rezistență la deschidere. Căderea de presiune pe supapă crește odată cu debitul - la 200 de litri pe minut, așteptați aproximativ 2 bari de pierdere de presiune, în timp ce la un debit maxim de 350 de litri pe minut, căderea de presiune poate ajunge la 4 până la 8 bari.
Corpul supapei este format din oțel fosfatat cu opțiuni pentru acoperire cu zinc, în timp ce conul și scaunul sunt fabricate din oțel călit și șlefuit pentru durabilitate. Garniturile FKM asigură rezistență chimică și funcționează cu fluide hidraulice cu ulei mineral, având vâscozitate între 2,8 și 800 mm²/s. Designul respectă standardele DIN ISO 1219 și este testat cu uleiuri minerale care îndeplinesc specificațiile DIN 51524.
Cum funcționează supapa de reținere RVP-20
Înțelegerea funcționării supapei de reținere RVP-20 ajută la explicarea de ce este eficientă în sistemele hidraulice. Supapa conține un con cu arc care se așează pe un scaun prelucrat cu precizie. În poziția închisă, arcul ține acest con strâns de scaun, creând o etanșare metal pe metal care împiedică trecerea oricărui fluid înapoi.
Când fluidul intră din orificiul B cu o presiune suficientă, acesta împinge suprafața conului. Odată ce presiunea depășește forța arcului, conul se deplasează înapoi, deschizând o cale pentru ca fluidul să curgă spre orificiul A. Conul rămâne deschis atâta timp cât presiunea înainte continuă. În timpul acestei stări deschise, supapa de reținere RVP-20 creează o rezistență relativ scăzută, permițând mișcarea eficientă a fluidului prin sistem.
Dacă presiunea se egalizează sau se inversează, arcul împinge imediat conul înapoi în poziția sa închisă. Această închidere rapidă previne refluxul și protejează componentele din amonte de vârfurile de presiune sau de rotația inversă. Designul conic asigură scaunele supapei corect de fiecare dată, fără a necesita ajustarea sau întreținerea mecanismului de închidere.
Dimensiuni de instalare și montaj
Supapa de reținere RVP-20 utilizează un model standardizat de montare a plăcilor care se potrivește configurațiilor de porturi SAE, BSPP și NPTF. Fața de montare măsoară 76,5 mm lățime, cu porturile distanțate la 60 mm. Lungimea totală a supapei este de 133 mm, cu o înălțime a bazei de 127 mm. Aceste dimensiuni compacte permit supapei de reținere RVP-20 să se potrivească în spații înguste din galeriile hidraulice.
Instalarea necesită șuruburi M10 strânse la 20-30 Nm. Suprafața de montare trebuie să aibă o rugozitate de 0,8 μm sau mai netedă pentru a asigura o etanșare adecvată. Supapa poate fi montată în orice orientare fără a afecta performanța, oferind proiectanților flexibilitate atunci când creează circuite hidraulice. Filetele portului se extind la 16 mm adâncime, iar grosimea flanșei măsoară 19 mm.
Când instalați supapa de reținere RVP-20, verificați dacă direcția fluxului corespunde marcajului cu săgeata de pe corpul supapei. Portul B trebuie să se conecteze la sursa de presiune, în timp ce portul A se conectează la circuitul protejat. Utilizarea șurubului de calitate corectă (10,9 sau mai mare) previne defectarea elementelor de fixare în condiții de vibrații și cicluri de presiune.
Aplicații comune pentru supapa de reținere RVP-20
Mașinile mobile reprezintă un domeniu de aplicare major pentru valva de reținere RVP-20. Excavatoarele folosesc aceste supape la ieșirile pompelor hidraulice pentru a menține contrapresiunea și pentru a preveni creșterile de presiune atunci când mișcările brațului se opresc brusc. Rolele și compactoarele beneficiază de capacitatea supapei de a izola circuitele hidraulice, îmbunătățind siguranța în timpul funcționării echipamentului.
Sistemele de automatizare industriale se bazează pe supapa de reținere RVP-20 pentru blocarea cilindrului și menținerea presiunii. Mașinile de turnat prin injecție folosesc aceste supape pentru a asigura o presiune de injecție stabilă, ceea ce reduce defectele și timpul de nefuncționare cu 20-30% conform rapoartelor de teren. Sistemele hidraulice ale liniei de asamblare folosesc supapele pentru a preveni mișcarea neintenționată atunci când circuitele sunt depresurizate.
Aplicațiile marine și offshore profită de materialele rezistente la coroziune și de etanșarea fiabilă a valvei de reținere RVP-20. Actuatoarele de supape de pe nave și platforme petroliere folosesc aceste supape de reținere pentru izolarea direcțională. Sistemele de lubrifiere de înaltă presiune și dispozitivele de prindere hidraulice încorporează, de asemenea, RVP-20, unde prevenirea refluxului este esențială pentru integritatea sistemului.
Supapa funcționează cel mai bine în aplicații cu cicluri de frecvență joasă până la medie. Pentru sistemele cu funcționare constantă de înaltă frecvență, deschiderea și închiderea repetate pot accelera uzura suprafețelor conurilor și scaunelor. În astfel de cazuri, devine importantă luarea în considerare a unor modele alternative de supapă sau a unor intervale de întreținere mai frecvente.
Întreținere și durată de viață
Supapa de reținere RVP-20 necesită întreținere minimă în condiții normale de funcționare. HYDAC evaluează timpul mediu până la defecțiune (MTTF_d) la 150 de ani în condiții ideale, deși durata de viață reală depinde în mare măsură de curățarea fluidului și de mediul de operare. Inspecțiile sau verificările anuale la fiecare 1.000 de ore de funcționare ajută la identificarea uzurii înainte de apariția defecțiunilor.
Sarcinile cheie de întreținere includ inspectarea etanșărilor pentru deteriorare sau deteriorare și monitorizarea căderii de presiune pe supapă. Dacă căderea de presiune crește cu mai mult de 10% față de măsurătorile de bază, uzura internă sau contaminarea pot afecta performanța. Seturile de înlocuire a garniturilor (număr de piesă 555094) sunt disponibile pentru service periodic.
La întreținerea supapei de reținere RVP-20, izolați complet circuitul hidraulic și eliberați toată presiunea înainte de a scoate supapa. După reasamblare, efectuați un test de scurgere la presiunea de lucru de 1,5 ori mai mare pentru a verifica integritatea etanșării. Menținerea unei filtre adecvate a fluidului (20 μm sau mai fin) prelungește semnificativ durata de viață a supapei, împiedicând particulele abrazive să deterioreze suprafețele de etanșare.
Menținerea fluidului hidraulic curat și în intervalul de vâscozitate specificat previne cele mai frecvente probleme cu supapa de reținere RVP-20. Contaminarea cauzează aproximativ 80% din defecțiunile componentelor hidraulice, astfel încât investiția în filtrarea de calitate și analiza regulată a fluidelor se plătește prin prelungirea duratei de viață a componentelor și reducerea timpului de nefuncționare.
Comparând supapa de reținere RVP-20 cu modele similare
În cadrul seriei HYDAC RV/RVP, supapa de reținere RVP-20 se află între modelele mai mici și mai mari. Mânerele RVP-16 debitează până la 200 de litri pe minut și cântăresc 2,1 kg, ceea ce îl face potrivit pentru aplicații mai ușoare. RVP-25 crește capacitatea la 550 de litri pe minut, dar cântărește 5,8 kg, fiind mai potrivit pentru sistemele industriale grele. Toate cele trei modele au aceeași valoare nominală de presiune maximă de 350 de bari și același interval de temperatură.
Alți producători oferă produse concurente cu specificații similare. Seria S 20 de la Bosch Rexroth oferă caracteristici de siguranță integrate și opțiuni de monitorizare electrică, cu valori nominale de presiune de 315 bar și capacitate de debit până la 450 litri pe minut. Seria PV de la Parker Hannifin pune accent pe materialele compozite ușoare pentru aplicații aerospațiale, manevrând 350 bar și 300 litri pe minut.
Supapele din seria CSV Danfoss au o rezistență sporită la coroziune și o presiune mai mare (420 bar) potrivite pentru echipamentele agricole. Seria HAWE Hydraulik BC oferă modele ultracompacte pentru producătorii germani de mașini, cu o presiune de 350 bar și un debit de 320 litri pe minut. Supapa de reținere RVP-20 rămâne competitivă prin fiabilitatea dovedită, designul fără scurgeri și ușurința de integrare în sistemele HYDAC existente.
Achiziție și disponibilitate
Supapa de reținere RVP-20 poartă numărul de piesă standard 705937 de la HYDAC. Achiziționarea prin distribuitori autorizați asigură piese originale și suport tehnic. Distribuitorii majori includ ValinOnline și Leader Hydraulics, care stochează supapa și kiturile de etanșare aferente. Perioadele de livrare variază în funcție de regiune, dar de obicei variază de la disponibilitatea imediată la 2-4 săptămâni pentru configurațiile standard.
Versiunile personalizate ale supapei de reținere RVP-20 cu diferite presiuni de fisurare sau etanșări speciale necesită timpi mai lungi de livrare, de obicei 6-8 săptămâni. Când comandați specificații personalizate, furnizați cerințe complete ale sistemului, inclusiv presiunea de lucru, debitul, tipul de fluid și intervalul de temperatură. Aceste informații îi ajută pe inginerii HYDAC să recomande configurația optimă.
Unitățile RVP-20 cu valvă de reținere folosite sau recondiționate apar pe piețele secundare precum eBay, adesea la prețuri mai mici. Cu toate acestea, cumpărarea de componente hidraulice uzate implică riscuri, inclusiv istoricul de service necunoscut și uzura internă potențială. Dacă constrângerile de cost necesită luarea în considerare a supapelor utilizate, cumpărați numai de la vânzători cu reputație verificată și solicitați documentația de testare a presiunii.
Cele mai bune practici pentru integrarea valvei de reținere RVP-20
Integrarea cu succes a supapei de reținere RVP-20 începe cu un design adecvat al sistemului. Calculați debitele reale și căderile de presiune pentru a vă asigura că supapa nu va crea rezistență excesivă în circuit. Supapa funcționează cel mai bine atunci când debitul rămâne sub 80% din capacitatea maximă, oferind o marjă pentru vârfuri de presiune și variații de temperatură.
Instalați un filtru de aerisire sau de aerisire în sistemele în care ar putea apărea antrenarea aerului. Aerul blocat poate împiedica închiderea corectă a supapei de reținere RVP-20 și poate provoca deteriorarea cavitației în timp. Poziționarea supapei pentru a permite bulelor de aer să se ridice și să iasă, îmbunătățește performanța și longevitatea.
Când utilizați mai multe unități cu supapă de reținere RVP-20 în circuite paralele, asigurați o distribuție echilibrată a debitului. Ușoare variații ale presiunii de fisurare între supape pot cauza încărcare neuniformă, reducând eficacitatea aranjamentului paralel. Luați în considerare utilizarea seturi potrivite din același lot de producție pentru aplicații critice.
Monitorizați supapa de reținere RVP-20 în timpul pornirii și punerii în funcțiune inițiale a sistemului. Urmăriți zgomote neobișnuite, căldură excesivă sau citiri de presiune neașteptate care ar putea indica probleme de instalare sau condiții de funcționare incompatibile. Detectarea din timp a problemelor previne deteriorarea supapei și a altor componente ale sistemului.
Înțelegerea limitărilor și a considerațiilor
În timp ce supapa de reținere RVP-20 excelează în multe aplicații, recunoașterea limitărilor sale previne aplicarea greșită. Supapa nu este proiectată pentru ciclism de înaltă frecvență, unde conul se deschide și se închide de multe ori pe minut. O astfel de operare accelerează uzura și poate cauza defecțiuni premature. Pentru aplicațiile de înaltă frecvență, luați în considerare supapele de reținere acționate pilot sau supapele cu cartuș proiectate pentru funcționare dinamică.
Designul cu arc înseamnă că supapa de reținere RVP-20 creează întotdeauna o scădere de presiune în timpul curgerii înainte. În circuitele în care rezistența minimă este critică, această caracteristică trebuie să ia în considerare dimensionarea pompei și calculele de eficiență a sistemului. La debit maxim, căderea de presiune poate ajunge la 8 bari, care se transformă în căldură și energie risipită.
Curgerea inversă nu produce scurgeri atunci când supapa funcționează corect, dar contaminarea sau uzura pot compromite etanșarea. Sistemele care necesită scurgeri absolut zero pentru siguranță ar putea avea nevoie de supape redundante sau tehnologii alternative de etanșare. Testarea regulată verifică dacă etanșarea inversă rămâne eficientă pe toată durata de viață a supapei.
Supapa de reținere RVP-20 oferă funcționare pur mecanică, fără feedback de poziție sau ajustare în timpul funcționării. Aplicațiile care necesită presiune variabilă de fisurare sau control de la distanță necesită diferite tipuri de supape. Înțelegerea acestor caracteristici fundamentale ajută la potrivirea supapei la aplicațiile adecvate.
Concluzie
Supapa de reținere RVP-20 servește ca o soluție fiabilă pentru prevenirea refluxului în sistemele hidraulice care funcționează la presiuni de până la 350 bari cu debite de până la 350 litri pe minut. Designul său conic încărcat cu arc creează o etanșare inversă fără scurgeri, menținând în același timp o cădere scăzută de presiune înainte. Formatul compact de montare pe placă simplifică instalarea în blocuri de supape și colectoare.
Această supapă este utilizată pe scară largă în mașinile mobile, automatizările industriale și hidraulica marină, unde controlul direcțional contează pentru siguranță și eficiență. Cu o instalare adecvată, curățenia fluidului și inspecția periodică, supapa de reținere RVP-20 oferă mulți ani de service fără probleme. Designul său standardizat și disponibilitatea largă îl fac o alegere practică pentru sisteme noi și aplicații de înlocuire.
Când selectați o supapă de reținere pentru aplicații hidraulice, luați în considerare supapa de reținere RVP-20 pentru circuite de utilizare medie care necesită o prevenire sigură a returului. Potriviți specificațiile supapei cu cerințele sistemului dvs., urmați instrucțiunile de instalare și mențineți starea adecvată a fluidului pentru performanță și longevitate optime.
