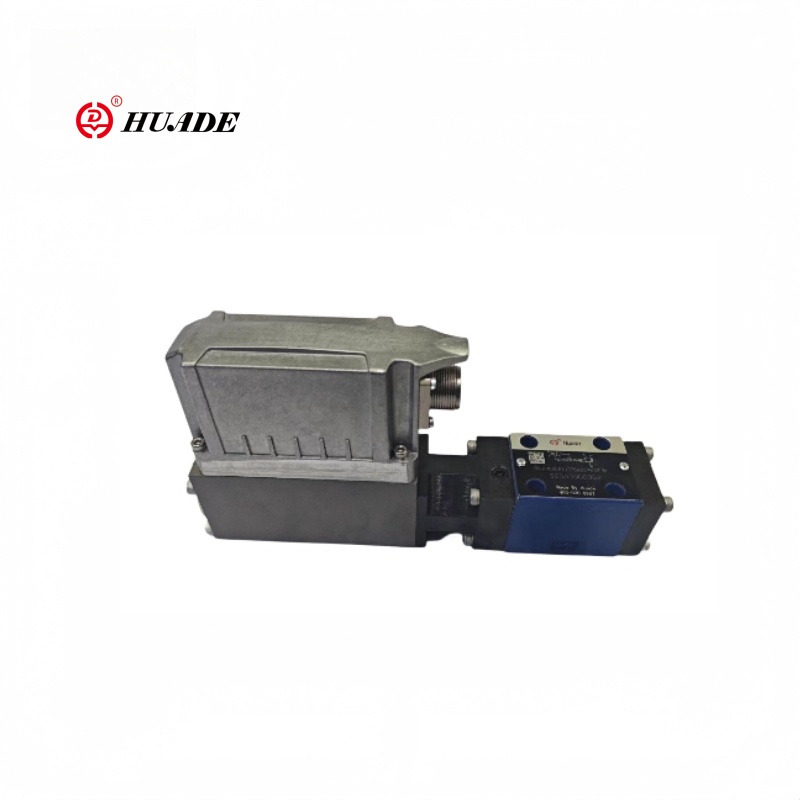

Supapă proporțională de reducere a presiunii Drebe 6x-1x

Seria Drebe 6x-1x de presiune proporțională cu șase căi, care reduce presiunea proporțională, seria Drebe 6X-1X adoptă un design pilot, care poate reduce forța de conducere a miezului de supapă principală și poate îmbunătăți viteza de răspuns (răspunsul la frecvență poate atinge mai mult de 10Hz). Structura cu șase căi reduce complexitatea conductei și este potrivită pentru spații compacte. Valve Drebe 6X-1X acceptă protocoale de comunicare industrială standard (cum ar fi Profinet, Ethercat), care este ușor de integrat în sisteme hidraulice inteligente.

Parametrul produsului de presiune proporțională de reducere a presiunii Drebe 6x-1x

Caracteristica produsului și aplicarea supapei proporționale de reducere a presiunii Drebe 6x-1x

Caracteristici:

▶ Supapele operate de pilot cu feedback de poziție și electronice la bord pentru reducerea presiunii sistemului în consumator (numai petrolul pilot)

▶ Versiunea cu 3 căi (p-a/a -t), pmin = pt

▶ Reglabil prin poziția armăturii împotriva arcului de compresie

▶ Histereză minimă controlată de poziție <1 %, timp de răspuns rapid, vezi date tehnice

▶ Limitarea presiunii la un nivel sigur chiar și cu electronice defecte (curent solenoid i> IMAX)

▶ Pentru atașarea subplate, configurația găurii de montare la ISO 4401-03-02-0-05. Subplate conform foii de catalog RE45053 (comandă separat)

▶ Conector plug-in la DIN 43563-AM6, vezi Foaia de catalog Re 08008 (comanda separat)

▶ Date pentru electronica de declanșare la bord

Aplicație:

Supapa proporțională de reducere a presiunii Drebe 6X-1X Seria este o componentă de înaltă performanță în sistemele hidraulice industriale, potrivită pentru condiții de lucru complexe care necesită un control precis al presiunii și un răspuns dinamic, cum ar fi utilaje de construcție, echipamente metalurgice, mașini de turnare prin injecție și mașini de castare a matriței.

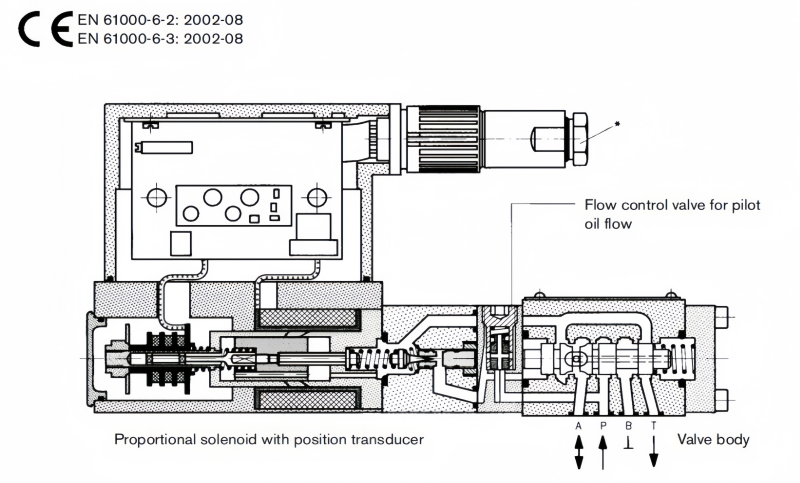

Funcția și secțiunea Valvei de reducere a presiunii proporționale Drebe 6x-1x

General

Valvele de reducere a presiunii proporționale Drebe6X de tip Drebe6X sunt pilot cu o etapă principală cu 3 căi.

Supapa pilot (stadiul pilotului de relief de presiune) este furnizat intern cu un flux controlat de ulei pilot prin P.

Valvele sunt acționate cu ajutorul unui solenoid proporțional controlat de poziție cu electronice la bord.

Cu aceste supape, presiunea într -un (consumator) poate fi ajustată infinit și redusă în raport cu punctul de referință.

Principiul de bază

Pentru a regla presiunea sistemului în A, un punct de referință este setat în electronica declanșatoare. Pe baza acestui punct de referință, electronica controlează poziția solenoidului împotriva forței de arc. Solenoidul proporțional este poziționat tocmai pe curba caracteristică a arcului. Etapa pilot este furnizată cu ulei de la P la un debit de <0,6 l/min printr -o supapă de control a debitului. Presiunea pilot este comparată cu presiunea consumatorului (plus arcul) în A și reglementată.

Primăvara are ca rezultat Pamin = P în T.

Limitarea presiunii pentru siguranța maximă

Dacă apare o defecțiune în electronică, astfel încât curentul solenoidului (IMAX) să depășească nivelul specificat într -o manieră necontrolată, presiunea nu poate crește peste nivelul determinat de

Forța maximă de arc.
