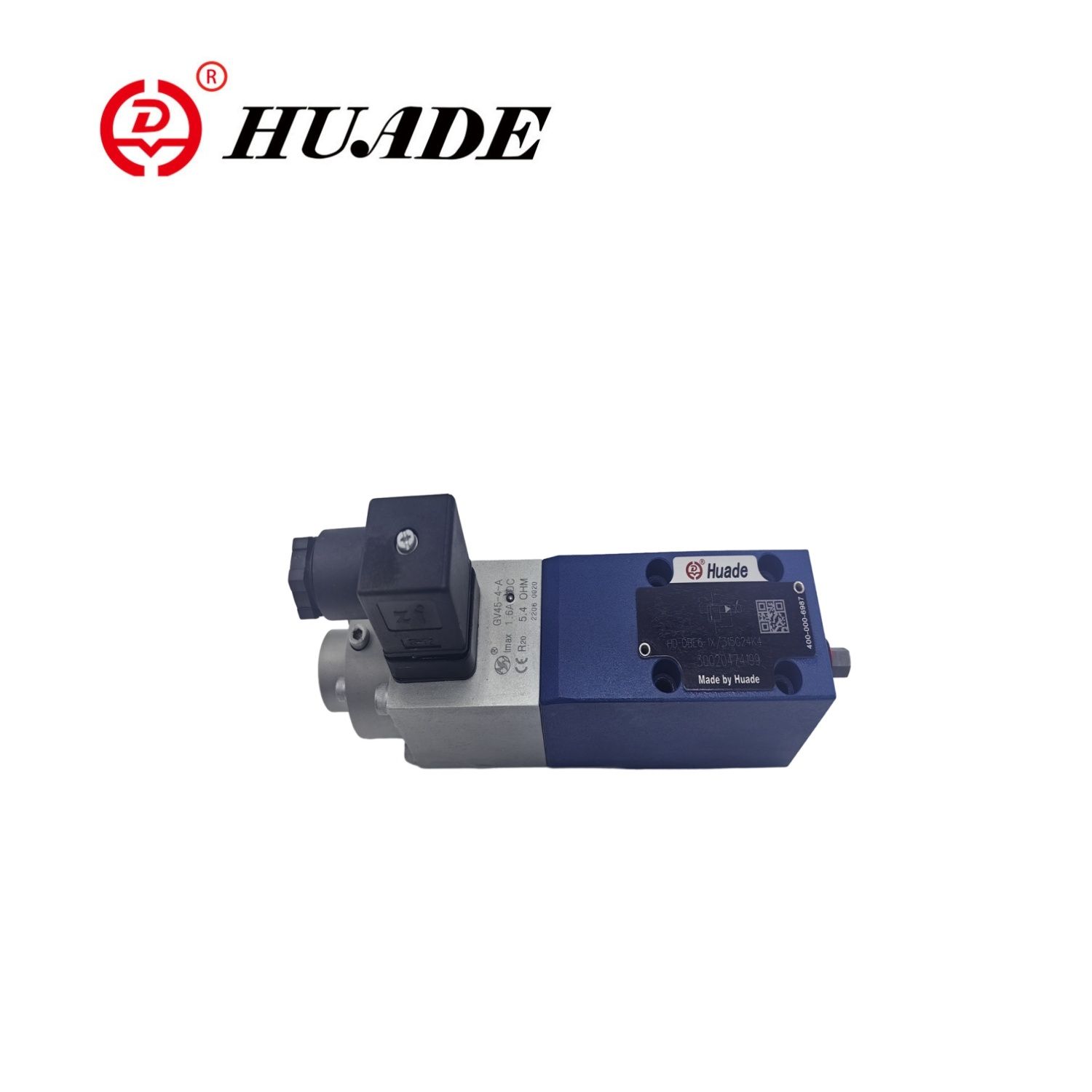

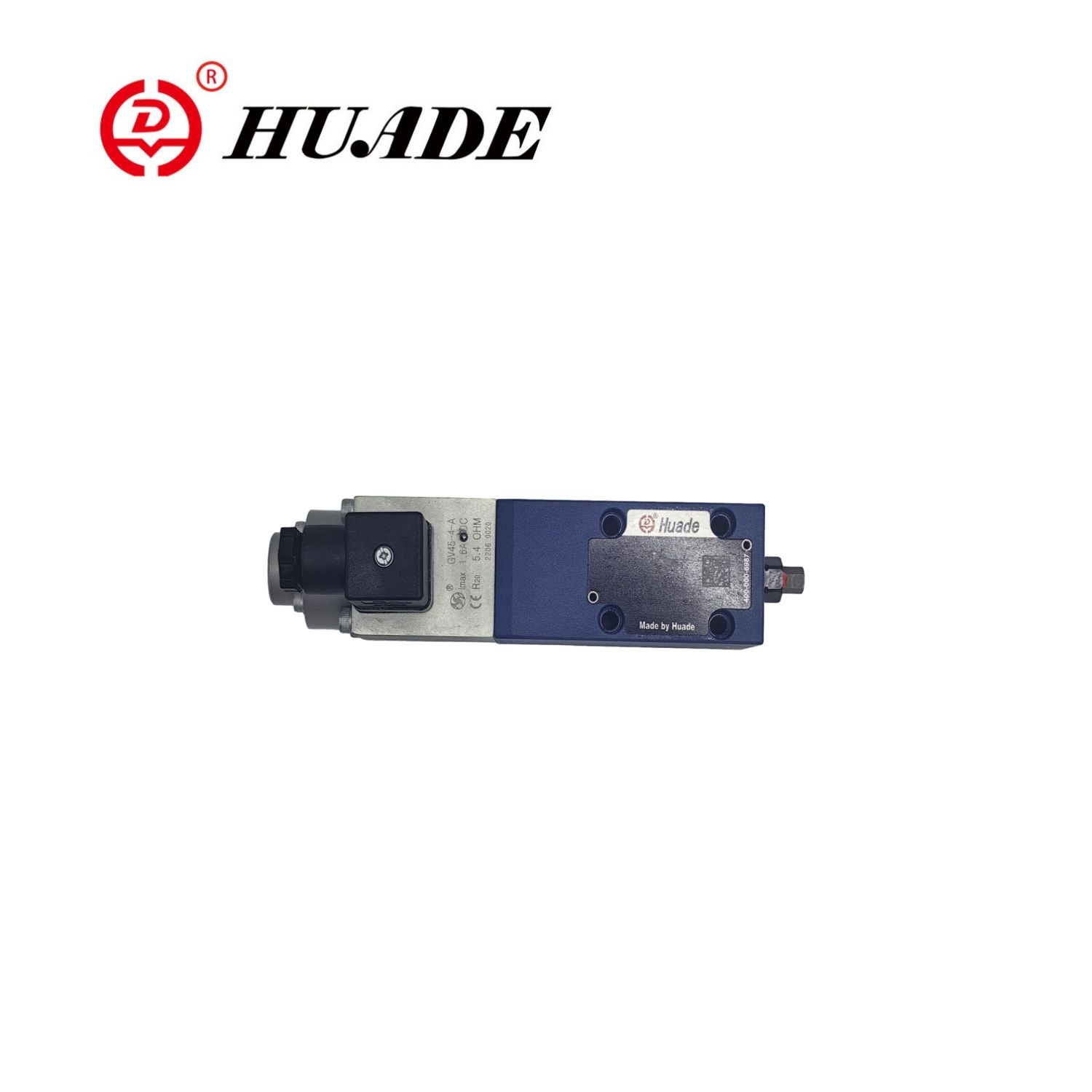

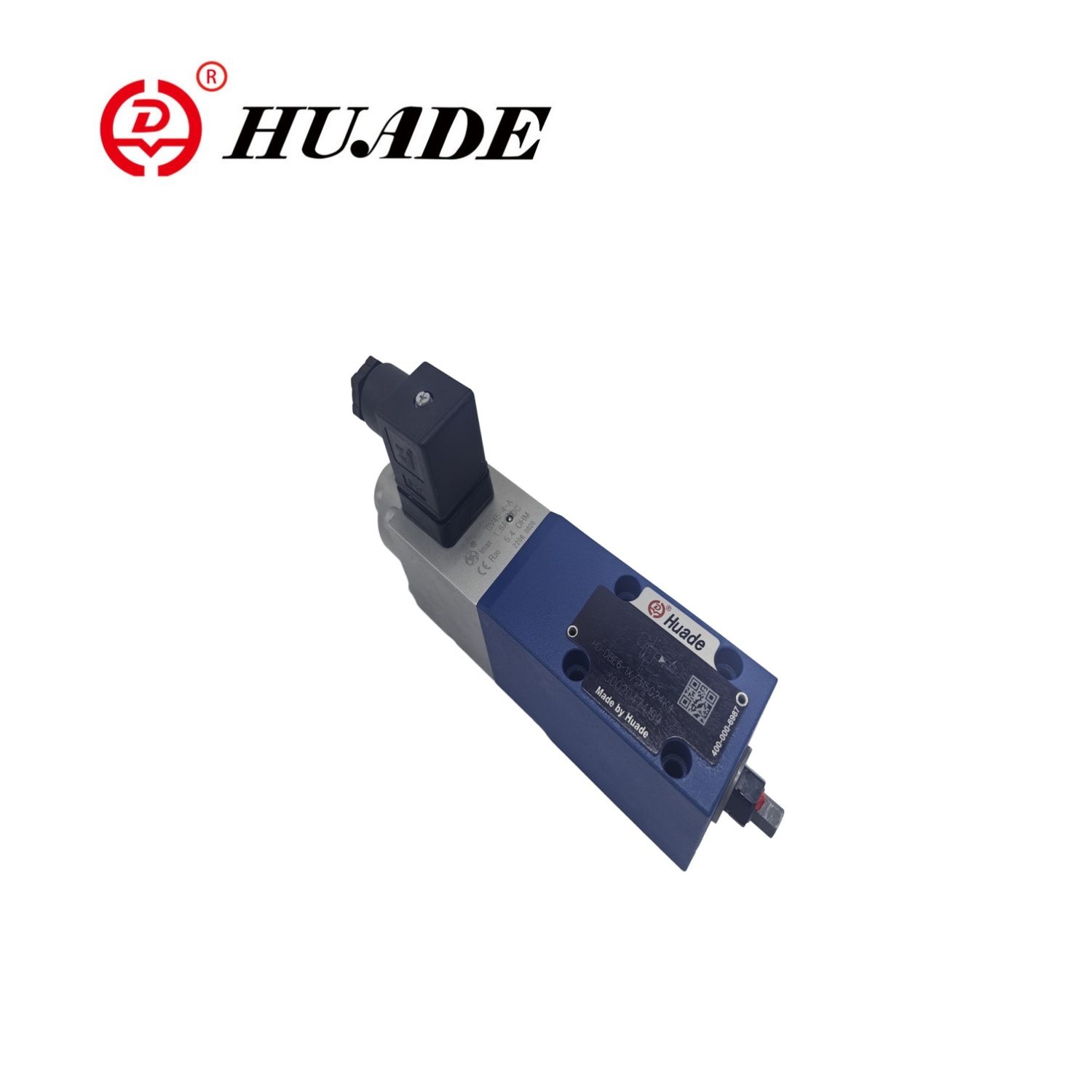

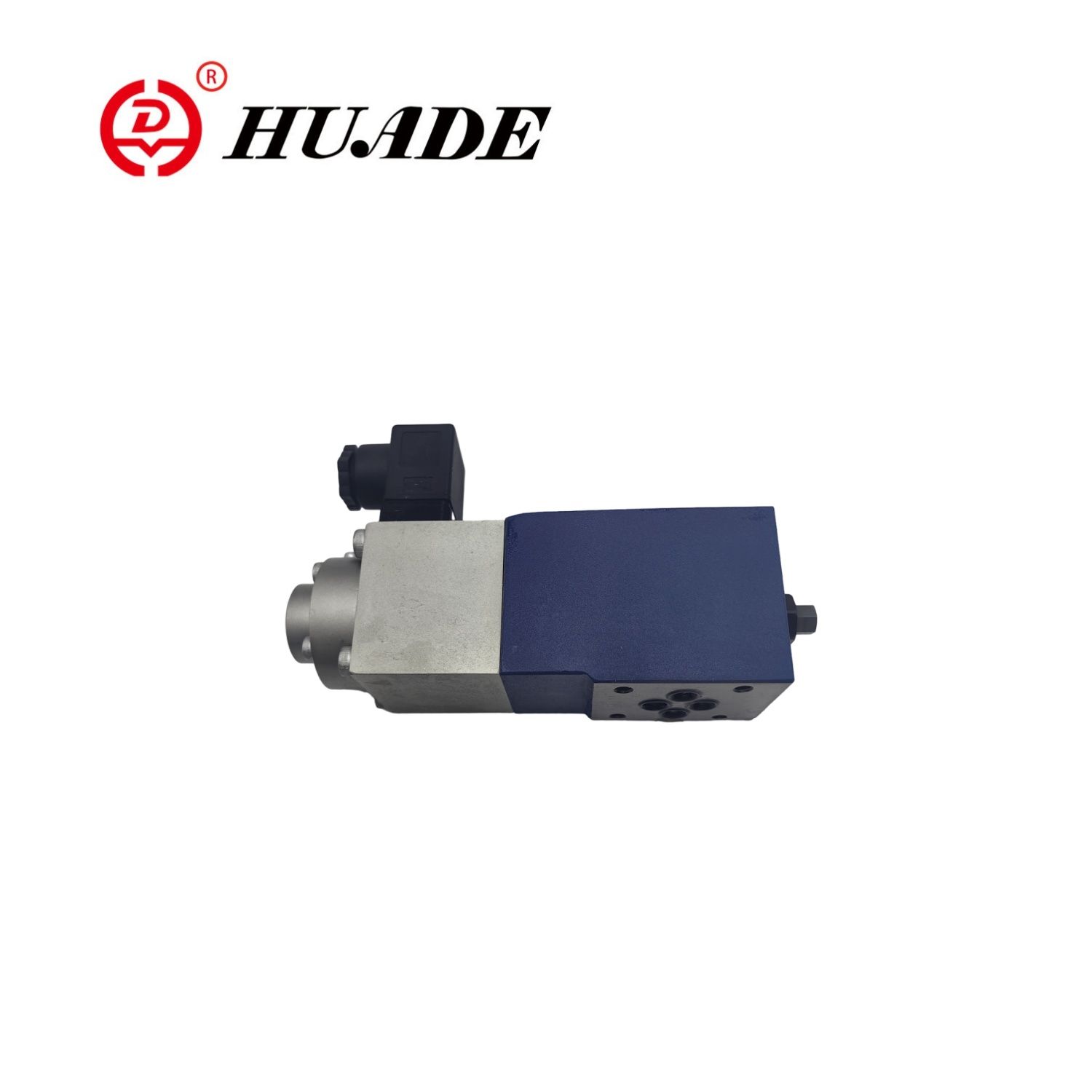

Valvă proporțională de reducere a presiunii ZDBE-1X

Model:

În calitate de companie de distribuție, Huafilter furnizează supapă proporțională de relief a presiunii ZDBE-1X. Valvele proporționale hidraulice Huade sunt certificate de un sistem de calitate autoritară la nivel internațional și adoptă tehnologii avansate de fabricație, care reduc efectiv costurile de producție. Acest lucru asigură că supapele hidraulice ale lui Huade mențin de înaltă calitate, în timp ce sunt mai accesibile. Valvele proporționale hidraulice Huade sunt vândute la nivel mondial cu o calitate înaltă și un preț bun.

Trimite o anchetă Descărcare PDF

Descriere produs

Valva proporțională de relief ZDBE-1X controlează poziția bobinei de supapă printr-un solenoid proporțional, obținând astfel o ajustare fără pas a presiunii sistemului. Valva proporțională ZDBE-1X respectă cerințele CE, respectă standardele internaționale și este compatibilă cu produsele Rexroth.

Parametrul produsului de supapă proporțională de relief presiune ZDBE-1X

General
Instalare		opțional
Gama de temperatură de stocare (℃)		-20 până la +80
Interval de temperatură ambientală	Dbe și zdbe (℃)	-20 până la+70
	DBEE și ZDBEE (℃)	-20 până la +50
Greutate	DBE și Zdbe (kg)	2.4
	DBEE și ZDBEE (kg)	2.5
Hidraulic (măsurat la ʋ = 46 mm2/s și t = 40 ° C ± 5 ℃
Max. presiune de funcționare	Porturile P: P1-P2: A1-A2: B1-B2 MPA	31.5
	Port T MPA	5
Max. presiune setătoare	Etapa de presiune 5 MPA	5
	Etapa de presiune 10 MPA	10
	Etapa de presiune 20 MPA	20
	Etapa de presiune 31,5 MPA	31.5
Min. presiune setătoare la valoarea semnalului 0 MPA	vezi curbele caracteristice
Portul de presiune de întoarcere A; cu scurgere de ulei pilot extern (Y)	separat și la zero presiune până la rezervor
Fluxul de ulei pilot l/min	0,6o1.2
Max. Fluxul L/min	30
Fluid sub presiune	Ulei mineral (HL, HLP) la DIN 51 524
Intervalul de temperatură al lichidului sub presiune	-20to+80
Interval de vâscozitate MM2/s	15 până la 380

Electric	24V DC
Min.Control Curent (MA)	100
Max.Control Curent MA	1600
Rezistență la bobină a solenoidului	Valoare rece la 20 ° C (Ω)	0.54
	Valoarea maximă.warm (ω)	7.8
Datorie	100
Conexiuni electrice	DBE și Zdbe	Cu mufa componentă la DIN EN 175 301 ~ 803
		Conector plug-in la DIN EN 175 301-803
	DBEE și ZDBEE	Cu componentă cu placă DLN 43 563-AM6-3
		Conector plug-in Toe DIN 43 563-BF6-3
Protecția supapei la DIN 40 050	IP 65
Controlează electronice pentru DBEE și ZDBEE	Integrat în supapă
Pentru DBE și ZDBE
Amplificator în eurocard format analog	HD-VT-VSPA1-1-1X/

Caracteristica produsului și aplicarea supapei proporționale de reliefare a presiunii ZDBE-1X

Caracteristici:

▶ Valvă pentru limitarea presiunii sistemului

▶ Acționarea prin solenoide proporționale

▶ Pentru montarea subplate sau designul plăcii sandwich

▶ Electronică de supapă și control de la o singură sursă

Aplicație:

Valva proporțională de relief ZDBE-1X este utilizată pe scară largă în diferite sisteme hidraulice care necesită un control precis al presiunii, cum ar fi utilaje de construcție, echipamente metalurgice, construcții navale și alte câmpuri.

Funcția și secțiunea supapei proporționale de reliefare a presiunii ZDBE-1X

Valve proporționale de relief de presiune, tipurile HD-Zdbe sunt acționate cu ajutorul unui solenoid proporțional. Aceste supape sunt utilizate pentru a limita presiunea sistemului. Cu aceste supape este posibilă reglarea fără pasiune a presiunii sistemului, care trebuie să fie limitată, în raport cu valoarea de comandă electrică.

Aceste supape constau practic dintr -un solenoid proporțional (1), carcasa (2), cartușul de supapă (3), bobina (4) și poppetul pilot (8). Solenoidul proporțional transformă proporțional curentul electric într -o forță mecanică. O creștere a curentului determină o creștere corespunzătoare a forței solenoidului. Camera de armătură a solenoidului este umplută cu lichid hidraulic și este echilibrată la presiune. Setarea presiunii sistemului se realizează prin solenoide proporționale (1) în raport cu valoarea de comandă. Presiunea care rezultă din sistemul din portul P acționează pe partea dreaptă a bobinei (4). În același timp, presiunea sistemului acționează prin linia de control (6) care este prevăzută cu un orificiu (5) pe partea încărcată cu arc a bobinei (4). Printr -un rifici (7) presiunea sistemului acționează asupra poppetului pilot (8) împotriva forței solenoidului proporțional (1). Odată ce presiunea sistemului a atins valoarea prestabilită, poppetul pilot (8) se ridică de pe scaunul său. În funcție de model, uleiul pilot poate curge acum extern prin portul A (Y) sau intern în rezervor, acest lucru are efectul de a limita presiunea pe partea încărcată cu arc a bobinei (4). Dacă presiunea sistemului continuă să crească ușor, atunci presiunea mai mare pe partea dreaptă a bobinei împinge bobina spre stânga în poziția de control P până la T. la un curent minim de control -care să răspundă la o valoare de comandă a zero -presiunea minimă setată va fi setată.

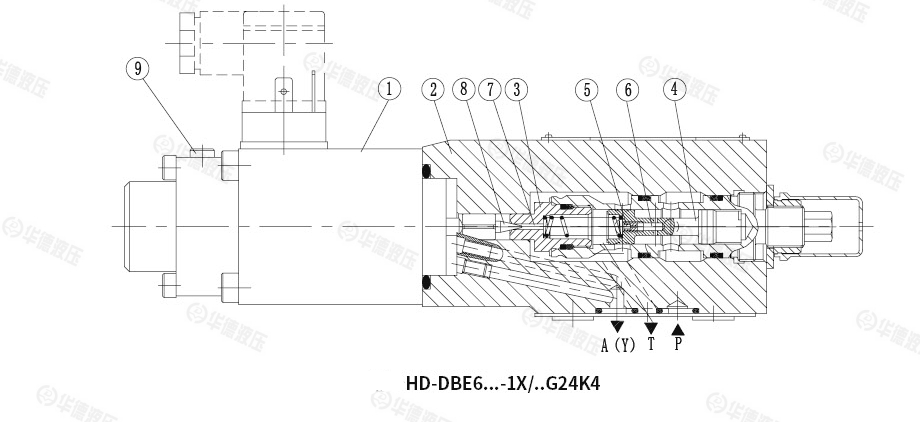

Structura supapei proporționale de reducere a presiunii ZDBE-1X

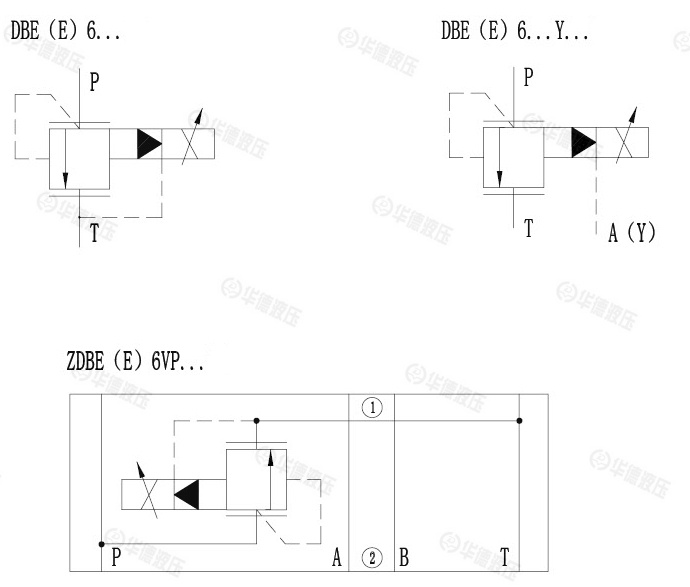

Simbolul supapei proporționale de relief presiune Zdbe-1X
