Când presiunea apei devine prea mare în casa dvs. sau presiunea aburului se acumulează periculos într-o fabrică, ceva trebuie să intervină și să o controleze. Acolo vin în ajutor supapele de limitare a presiunii.Supapele cu acțiune directă sunt ca o simplă ușă cu arc. Când presiunea împinge un arc suficient de puternic, supapa se deschide.
Dar iată chestia - „valvă de limitare a presiunii” este de fapt un termen larg care acoperă mai multe tipuri diferite de supape. Fiecare tip funcționează diferit și servește scopuri diferite. Să descompunem acest lucru în termeni simpli, astfel încât să puteți înțelege exact ce fac aceste supape și de ce contează.
Ce este o supapă de limitare a presiunii?
O supapă de limitare a presiunii este ca un dispozitiv de protecție pentru țevi și sisteme de presiune și o parte dinsupapă de reglare a presiuniifamilial. Când presiunea devine prea mare, aceste supape se deschid automat fie pentru a reduce presiunea, fie pentru a elibera excesul de lichid. Gândiți-vă la asta ca la supapa de siguranță a oalei sub presiune - atunci când lucrurile devin prea intense, eliberează abur pentru a preveni o explozie.
Cu toate acestea, nu toate supapele de limitare a presiunii funcționează în același mod. Există, de fapt, două tipuri principale, iar înțelegerea diferenței este importantă:

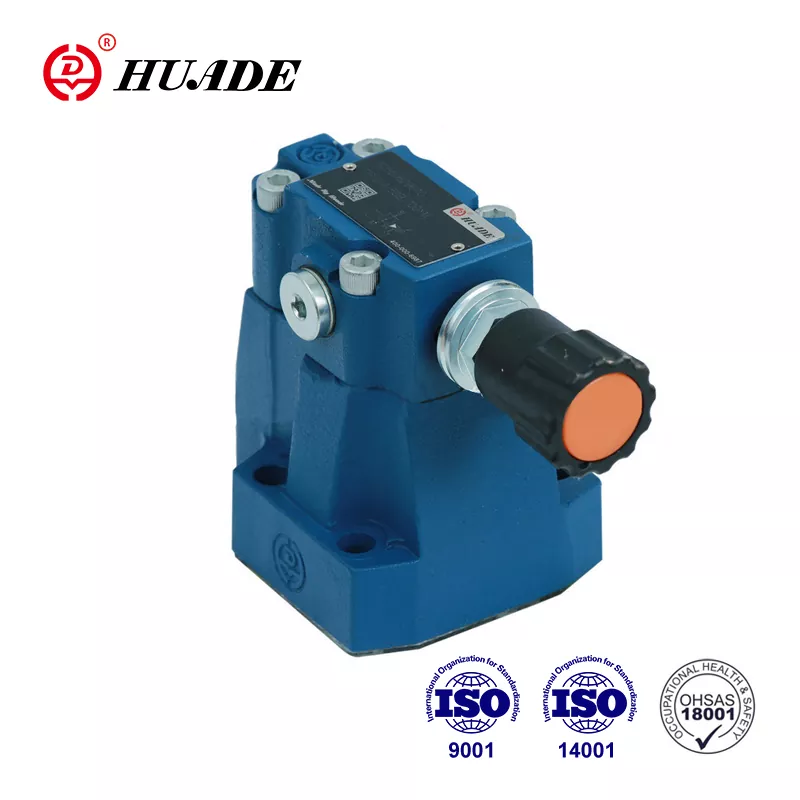

1. Supape de reducere a presiunii (PRV)
Aceste supapereducepresiune mare care intră într-un sistem la o presiune mai scăzută și mai sigură. Sunt ca un buton de control al volumului pentru presiune.
Cum funcționează:
Ele încep într-o poziție deschisă și se închid treptat pe măsură ce presiunea din aval atinge nivelul potrivit. Este ca și cum ai avea un robinet automat care se reglează singur.
Unde le vei găsi:
- Sistemul de apă al casei dvs. (reducerea presiunii apei din oraș la niveluri sigure)
- Sisteme de incalzire cu abur
- Echipamente hidraulice
2. Supape de reducere a presiunii și de siguranță
Aceste supapeprotejasistemele prin deschiderea când presiunea devine periculos de mare, eliberând presiunea în exces pentru a preveni deteriorarea.
Cum funcționează:
Ele rămân închise până când presiunea atinge un nivel periculos, apoi se deschid pentru a lăsa excesul de presiune să scape.
Unde le vei găsi:
- Incalzitoare de apa
- Cazane
- Rezervoare sub presiune
- Echipamente industriale
Cele două moduri principale în care funcționează aceste supape
Supape cu acțiune directă: simple și rapide
Supapele cu acțiune directă sunt ca o simplă ușă cu arc. Când presiunea împinge un arc suficient de puternic, supapa se deschide.
Avantaje:
- Reacționează foarte repede
- Design simplu cu mai puține piese
- Mai puțin costisitoare
- Usor de intretinut
Dezavantaje:
- Nu la fel de precis
- Funcționează cel mai bine cu sisteme mai mici
- Presiunea poate varia mai mult cu debitele diferite
Supape acționate cu pilot: precise și puternice
Supapele actionate cu pilot folosesc o supapa mica "pilot" pentru a controla o supapa principala mai mare. Este ca și cum ai avea un mic întrerupător care controlează un motor mare.
Avantaje:
- Control foarte precis al presiunii
- Manipulați sisteme de înaltă presiune și debit mare
- Mențineți presiunea constantă chiar și atunci când debitul se modifică
- Mai bine pentru aplicații industriale mari
Dezavantaje:
- Mai complex
- Costă mai mult
- Reacționează puțin mai încet
- Necesită mai multă întreținere
Unde se folosesc supapele de limitare a presiunii?
Aceste supape sunt peste tot, chiar dacă nu le observi:
În Casa Ta
- Regulatoare de presiune a apei:Evitați ca dușul să vă explodeze cu apă la presiune înaltă
- Supape de siguranță pentru încălzitorul de apă:Preveniți încălzitorul dvs. de apă să devină periculos
- Supape mașini de spălat:Protejați-vă aparatele de deteriorarea presiunii
În Industrie
- Petrol și gaze:Protejați conductele și preveniți exploziile periculoase
- Centrale electrice:Controlați presiunea aburului în cazane și turbine
- Instalatii chimice:Menține presiunea sigură în reactoare
- Sisteme de protecție împotriva incendiilor:Asigurați o presiune adecvată a apei pentru aspersoare
În Transporturi
- Mașini:Controlați presiunea combustibilului în motoare și presiunea hidraulică în frâne
- 6,5 miliarde de dolariGestionați presiunea din cabină și sistemele hidraulice
- Nave:Controlul presiunii în diferite sisteme de bord
În Echipamente Medicale
- Aparate de anestezie:Păstrați presiunea respiratorie în siguranță pentru pacienți
- Sisteme de gaze medicale:Asigurați o presiune adecvată pentru oxigen și alte gaze
Cum să alegeți supapa de limitare a presiunii potrivită
Selectarea supapei potrivite nu înseamnă doar a alege orice supapă de pe raft. Iată principalele lucruri de luat în considerare:
1. Cunoaște-ți presiunea sistemului
Care este presiunea normală de funcționare? Care este presiunea maximă de siguranță? La ce presiune ar trebui să se activeze supapa?
2. Înțelegeți-vă fluidul
Este apă, abur, gaz sau altceva? Este coroziv sau curat? La ce temperatura ajunge?
3. Calculați cerințele de flux
Cât lichid trebuie să curgă prin supapă? Care este cel mai rău scenariu pentru creșterea presiunii?
4. Luați în considerare mediul dvs
Instalare în interior sau exterior? Temperaturi extreme? Atmosfera coroziva?
Alegeți materialele potrivite
- Alamăpentru sistemele de apă
- Oţel inoxidabilpentru fluide corozive
- Aliaje specialepentru conditii extreme
Instalare și întreținere: menținerea supapelor în funcțiune
Cele mai bune practici de instalare
- Poziţie:Instalați vertical, cu tija îndreptată în sus, atunci când este posibil
- Conducte:Utilizați secțiuni drepte de țeavă înainte și după supapă
- Sprijin:Urmăriți când au fost testate supapele și au găsit orice problemă
- Accesibilitate:Asigurați-vă că puteți ajunge la supapă pentru întreținere
Întreținere regulată
- Testare anual:Asigurați-vă că supapa se deschide la presiunea potrivită
- Inspecție vizuală:Căutați coroziune, scurgeri sau deteriorare
- Păstrați înregistrări:Urmăriți când au fost testate supapele și au găsit orice problemă
- Servicii profesionale:Apelați tehnicienilor calificați pentru reparații
Semne de avertizare Supapa dvs. necesită atenție
- Scurgeri vizibile în jurul supapei
- Supapa nu se deschide când ar trebui
- Supapa rămâne deschisă când presiunea scade
- Coroziune sau deteriorare fizică
- Citiri de presiune care nu corespund așteptărilor
Standarde și reglementări de siguranță
Supapele de limitare a presiunii trebuie să îndeplinească standarde stricte de siguranță:
Organizații cu standarde cheie
- ASME:Societatea Americană a Inginerilor Mecanici
- API:Institutul American de Petrol
- ISO:Organizația Internațională pentru Standardizare
Orientări importante
- Supapele trebuie să fie certificate pentru utilizarea prevăzută
- Instalarea trebuie să respecte specificațiile producătorului
- Sunt necesare teste și întreținere regulate
- Numai personalul calificat trebuie să întrețină aceste supape
Viitorul supapelor de limitare a presiunii
Tehnologia face aceste supape mai inteligente și mai fiabile:
Tehnologia Smart Valve
- Senzori:Semne de avertizare Supapa dvs. necesită atenție
- Comunicare wireless:Trimiteți alerte atunci când este nevoie de întreținere
- Întreținere predictivă:Folosiți datele pentru a estima când supapele ar putea eșua
- Ordezko osoaVerificați starea supapei de oriunde
Materiale avansate
- Rezistență mai bună la coroziune:Durează mai mult în condiții dure
- Evaluări de temperatură mai ridicate:Lucrați la căldură extremă
- Etanșare îmbunătățită:Preveniți scurgerile mai eficient
Aplicații noi
- Sisteme cu hidrogen:Supape speciale pentru aplicații de energie curată
- Tehnologia spațială:Supape pentru rachete și nave spațiale
- Dispozitive medicale:Semne de avertizare Supapa dvs. necesită atenție
Probleme și soluții comune
Problemă: supapa nu se deschide
Cauze posibile:
- Valoarea de referință prea mare
- Supapa blocată din cauza coroziunii
- Eșecul primăverii
Solutii:
- Verificați și reglați valoarea de referință
- Curățați și întreține supapa
- Înlocuiți piesele deteriorate
Problemă: supapa nu se închide
Cauze posibile:
- Resturi pe scaunul supapei
- Suprafețe de etanșare uzate
- Izvor deteriorat
Solutii:
- Curățați bine scaunul supapei
- Înlocuiți componentele uzate
- Instalați un arc nou
Problemă: fluctuații ale presiunii
Cauze posibile:Tip greșit de supapă pentru aplicare, dimensionare necorespunzătoare, componente de supapă uzate
Solutii:Luați în considerare supapa acționată pilot, recalculați cerințele de dimensionare, întrețineți sau înlocuiți supapa
Considerații de cost
Costuri inițiale
- Supape cu acțiune directă:$50-$500 pentru majoritatea aplicațiilor
- Supape acționate cu pilot:200 USD-5.000 USD+, în funcție de dimensiune și caracteristici
- Costuri de instalare:100 USD-1.000 USD+, în funcție de complexitate
Costuri pe termen lung
- Întreţinere:Testări anuale și revizii periodice
- Economii de energie:Controlul adecvat al presiunii reduce risipa de energie
- Prevenirea daunelor:Evitarea defectării echipamentelor economisește mii
- Beneficii de siguranță:Prevenirea accidentelor este neprețuită
Erabilera industrialak
Supapele de limitare a presiunii contribuie la protecția mediului:
Eficiență energetică
- Controlul adecvat al presiunii reduce risipa de energie
- Previne scurgerile de sistem care irosesc resurse
- Optimizează performanța echipamentului
Beneficii de siguranță
- Previne eliberarile periculoase de presiune
- Protejează lucrătorii și comunitățile
- Reduce contaminarea mediului prin accidente
Concluzie: De ce sunt importante supapele de limitare a presiunii
Supapele de limitare a presiunii pot părea niște dispozitive simple, dar sunt esențiale pentru siguranță și eficiență în nenumărate aplicații. De la regulatorul de presiune a apei din casa ta la supapele de siguranță din centralele nucleare, aceste dispozitive protejează oamenii, echipamentele și mediul în fiecare zi.
Înțelegerea diferenței dintre supapele de reducere a presiunii și supapele de limitare a presiunii vă ajută să alegeți soluția potrivită pentru nevoile dvs. Indiferent dacă aveți nevoie de simplitatea unei supape cu acțiune directă sau de precizia unui sistem acţionat cu pilot, selectarea supapei potrivite și întreţinerea corectă a acesteia asigură ani de serviciu fiabil.
Pe măsură ce tehnologia avansează, aceste supape devin mai inteligente și mai eficiente. Dar principiul de bază rămâne același: controlul presiunii pentru a menține sistemele în siguranță și funcționarea fără probleme.
Amintiți-vă, când vine vorba de supape de limitare a presiunii, selecția, instalarea și întreținerea corespunzătoare nu sunt doar bune practici - sunt esențiale pentru siguranță.Consultați-vă întotdeauna cu profesioniști calificați atunci când instalați sau întrețineți aceste dispozitive de siguranță critice.
Fie că sunteți un proprietar de casă care dorește să vă înțelegeți sistemul de apă sau un inginer care proiectează echipamente industriale, supapele de limitare a presiunii funcționează în culise pentru a menține totul să funcționeze în siguranță și eficient. Acești eroi necunoscuți ai lumii ingineriei merită atenția și respectul nostru pentru rolul vital pe care îl joacă în viața noastră de zi cu zi.
