Atunci când sistemele hidraulice trebuie să susțină sarcini grele în siguranță sau să prevină refluxul nedorit al fluidului, inginerii apelează adesea la supape de reținere comandate cu pilot. Dintre acestea, tipul SL produs de Bosch Rexroth se remarcă ca o soluție de încredere pentru aplicațiile de echipamente industriale și mobile. Acest ghid explică ceea ce face ca supapa de reținere comandată cu pilot SL să fie diferită de alte tipuri de supape, cum funcționează și când ar trebui să luați în considerare utilizarea acesteia în sistemul dvs. hidraulic.
Ce este o supapă de reținere acționată pilot SL?

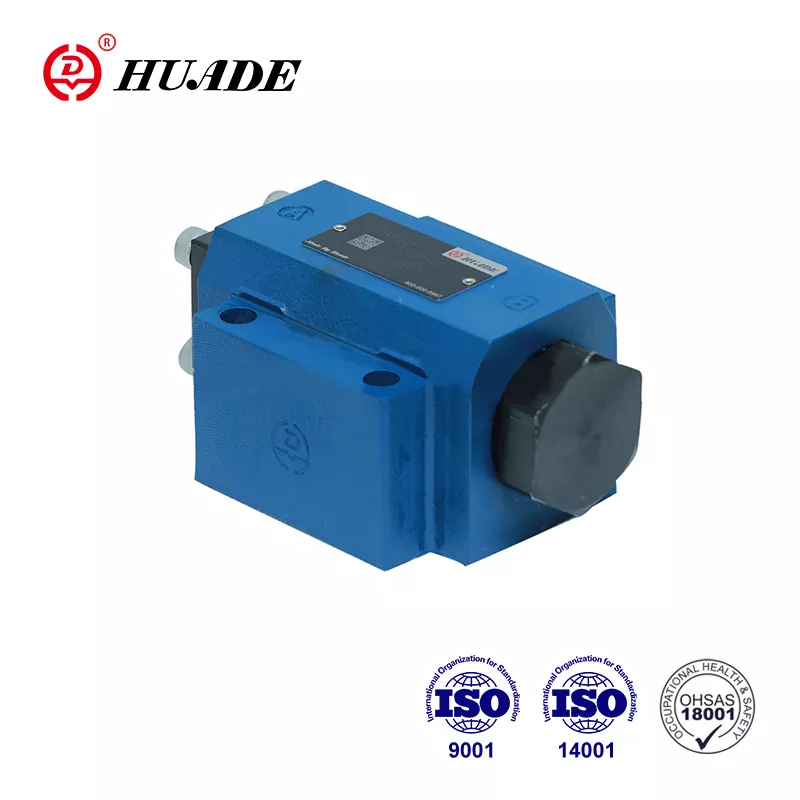

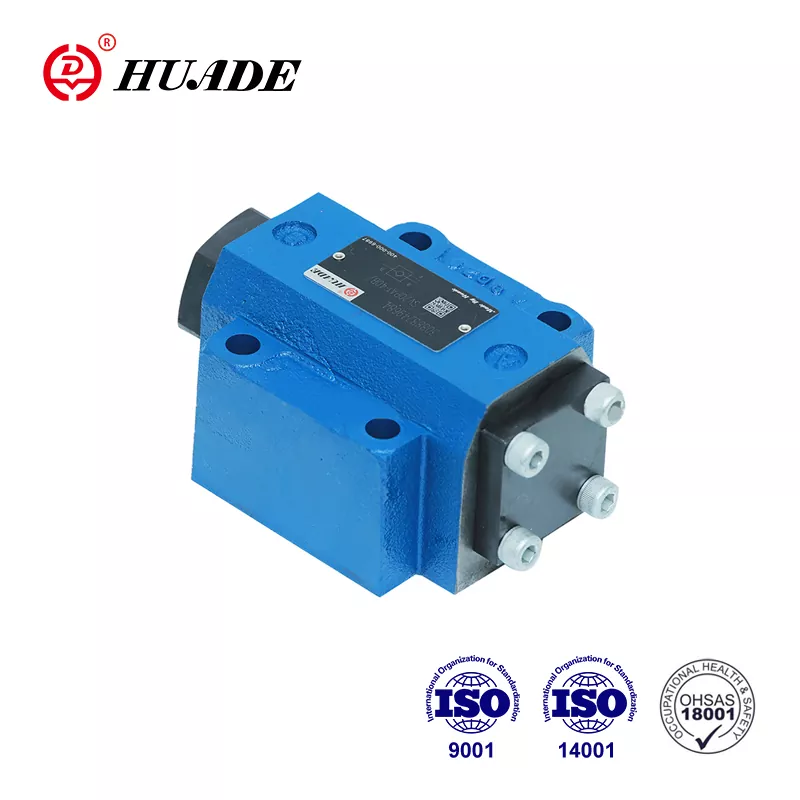

O supapă de reținere acționată pilot SL este o componentă hidraulică care permite fluidului să curgă liber într-o direcție în timp ce blochează fluxul în direcția opusă până când un semnal pilot îl eliberează. Denumirea „SL” se referă în mod specific la varianta de scurgere externă Bosch Rexroth din seria lor SV, concepută pentru aplicații în care uleiul pilot trebuie să se scurgă separat de circuitul principal.
Supapa folosește un design poppet și poate fi montată pe o placă secundară sau conectată prin porturi filetate. Când fluidul curge din orificiul A în orificiul B, supapa se deschide ușor, cu o rezistență minimă. Când presiunea încearcă să împingă fluidul înapoi de la B la A, supapa etanșează complet fără scurgeri zero. Singura modalitate de a deschide supapa în sens invers este prin aplicarea presiunii pilot în orificiul X, care ridică mecanic poppa și permite debitul controlat.
Diferența esențială dintre supapa de reținere comandată cu pilot SL și modelul standard SV constă în caracteristica de scurgere externă. În timp ce supapele SV drenează uleiul pilot în interior înapoi în sistem, supapele SL direcționează acest ulei printr-un orificiu separat Y. Acest drenaj extern oferă proiectanților mai multă flexibilitate atunci când construiesc circuite hidraulice complexe, în special atunci când drenajul pilot trebuie să se conecteze la rezervor în mod independent sau când drenajul intern poate cauza interferențe de presiune.
Cum funcționează supapa de reținere SL operată cu pilot
Înțelegerea principiului de funcționare al unei supape de reținere acționate pilot SL ajută la explicarea de ce funcționează atât de bine în aplicațiile de susținere a sarcinii. Supapa conține mai multe componente cheie: un corp principal, un poppet primar, un poppet pilot, arcuri de compresie și un piston de control. Aceste părți lucrează împreună pentru a crea trei moduri de operare distincte.
În timpul curgerii libere de la A la B, fluidul hidraulic împinge direct împotriva clapetei, deschizându-l cu foarte puțină rezistență. Căderea de presiune pe supapă rămâne sub 5 bari la debitele nominale, ceea ce înseamnă pierderi minime de energie. Această direcție de curgere liberă se conectează de obicei la partea pompei a circuitului hidraulic.
Când presiunea crește în direcția opusă de la B la A, presiunea sistemului se combină cu forța arcului pentru a împinge ferm poppa pe locul său. Acest lucru creează o etanșare completă fără scurgeri, care este esențială pentru menținerea sarcinilor în poziție. Un cilindru hidraulic vertical, de exemplu, nu se va deplasa în jos chiar și la sarcină maximă, deoarece supapa de reținere SL acționată de pilot menține blocarea perfectă.
Al treilea mod se activează atunci când aplicați presiune pilot la orificiul X. Această presiune acționează asupra pistonului de comandă, care are o suprafață mai mare decât clapeta principală. Avantajul mecanic permite ca presiunea pilot relativ scăzută să depășească presiunea ridicată a sistemului pe partea blocată. În configurația SL, orificiul de scurgere extern Y separă camera pilot de orificiul A, asigurându-se că numai presiunea de control dorită acționează asupra pistonului fără interferențe din partea de sarcină.
Unele modele SL cu supape de reținere acţionate cu pilot includ o caracteristică de decompresie, identificată prin litera „A” în denumirea modelului. Aceste supape au un mic poppet cu bilă care se deschide ușor înainte ca valva principală să se ridice. Această deschidere în etape eliberează treptat presiunea blocată, reducând șocul și zgomotul din sistemul dumneavoastră hidraulic. Varianta „B” se deschide direct fără această etapă de pre-deschidere, oferind un răspuns mai rapid, dar generând potențial mai multe vârfuri de presiune.
Presiunea pilot minimă necesară depinde de presiunea de sarcină pe care trebuie să o depășiți. Inginerii calculează acest lucru folosind formula: presiunea pilot ar trebui să fie mai mică decât presiunea de sarcină înmulțită cu raportul dintre suprafața poppetei și zona pistonului de control. În scopuri practice, majoritatea modelelor SL cu supape de reținere pilotate au nevoie de cel puțin 5 bari de presiune pilot pentru a începe deschiderea, cerințele exacte variind în funcție de condițiile de sarcină și dimensiunea supapei.
Specificații tehnice și date de performanță
Bosch Rexroth produce modele SL cu supape de reținere acționate pilot cu dimensiuni nominale cuprinse între NG10 și NG32, acoperind un spectru larg de aplicații industriale. Aceste supape suportă presiuni maxime de până la 315 bar și debite care ajung la 550 litri pe minut, făcându-le potrivite pentru sistemele hidraulice solicitante.
Cea mai mică dimensiune NG10 funcționează bine pentru mașinile compacte, manipulând până la 100 de litri pe minut cu un volum de control de doar 2,5 centimetri cubi la portul X. Vanele medii NG16 și NG20 suportă debite de până la 300 de litri pe minut, în timp ce cele mai mari modele NG25 și NG32 găzduiesc 550 de litri pe minut pentru echipamente industriale grele. Fiecare dimensiune menține aceeași presiune maximă de lucru de 315 bar, deși presiunea de control poate varia de la 5 la 315 bar, în funcție de nevoile aplicației dumneavoastră.
Considerațiile de greutate contează pentru proiectanții de echipamente mobile. O supapă de reținere SL acționată de pilot NG10 în configurația de montare pe subplacă cântărește aproximativ 1,8 kilograme, în timp ce modelul NG32 ajunge la 7,8 kilograme. Versiunile de conectare cu filet adaugă aproximativ 0,3 kilograme la aceste cifre. Dimensiunile fizice variază în consecință, NG10 măsurând aproximativ 100,8 milimetri în lungime și utilizând filete pentru porturi G1/4, în timp ce NG32 se extinde la 140 de milimetri cu porturi G1 1/2.
Performanța temperaturii acoperă condițiile industriale tipice. Cu etanșări NBR standard, supapa de reținere pilotată SL funcționează în mod fiabil de la 30 de grade Celsius la valori pozitive de 80 de grade Celsius. Dacă aplicația dumneavoastră implică temperaturi mai ridicate sau fluide agresive, materialul de etanșare FKM oferă o rezistență mai bună. Supapa acceptă fluide hidraulice cu vâscozitate cuprinsă între 2,8 și 500 de milimetri pătrați pe secundă, deși performanța optimă apare cu uleiul standard HLP46 la 40 de grade Celsius.
Controlul contaminării rămâne critic pentru o durată lungă de viață a supapei. Bosch Rexroth recomandă menținerea curățeniei fluidelor la ISO 4406 clasa 20/18/15 sau mai bună. Respectarea standardelor lor de filtrare RE 50070 ajută la prevenirea înfundarii pasajelor pilot, care este unul dintre cele mai comune moduri de defecțiune pentru supapele de reținere acționate cu pilot.
Selectarea modelului potrivit pentru aplicația dvs
Alegerea dintre diferitele variante de supapă de reținere comandată cu pilot depinde de mai mulți factori în proiectarea sistemului dumneavoastră hidraulic. Configurația de bază SL cu un singur pilot funcționează bine atunci când trebuie să controlați fluxul într-o singură direcție. Această configurație este comună în aplicațiile cu cilindru vertical în care gravitația încearcă să tragă sarcina în jos și aveți nevoie de capacitatea de eliberare de la distanță.
Versiunile cu pilot dublu oferă control în ambele direcții, făcându-le ideale pentru cilindrii cu dublă acțiune care necesită menținerea sarcinii la ambele capete ale cursei. Echipamentele de construcții, cum ar fi brațele excavatorului, folosesc adesea această configurație pentru a preveni deriva în orice direcție atunci când operatorul eliberează comenzile. Caracteristica dublă pilot a supapei de reținere acționate cu pilot SL asigură că sarcina rămâne exact acolo unde este poziționată, indiferent de forțele externe.
Opțiunea de decompresie devine importantă atunci când sistemul dumneavoastră se confruntă cu diferențe de presiune ridicate sau când eliberarea bruscă a presiunii ar putea deteriora componentele. Modelele de tip A cu etapă de pre-deschidere a clapetei cu bile reduc șocul în liniile hidraulice și minimizează zgomotul în timpul comutării supapelor. Acest lucru le face preferate pentru aplicațiile în care confortul operatorului contează sau unde vârfurile de presiune ar putea dăuna componentelor sensibile. Modelele de tip B fără deschidere prealabilă răspund mai repede și funcționează bine atunci când acționarea rapidă a supapei este mai importantă decât eliberarea treptată a presiunii.
Alegerea metodei de conectare depinde de arhitectura sistemului dumneavoastră. Montarea pe placă conform standardelor DIN 24340 permite integrarea compactă a colectorului și instalațiile sanitare mai curate, deosebit de valoroase în echipamentele mobile unde spațiul este limitat. Conexiunile filetate oferă mai multă flexibilitate pentru aplicații de modernizare sau sisteme în care montarea colectorului nu este practică. Supapa de reținere pilotată SL acceptă ambele abordări cu dimensiuni compatibile.
Reglarea presiunii de deschidere oferă un alt parametru de reglare. Modelele standard utilizează setări de preîncărcare a arcului între 1,5 și 10 bar, care determină cât de multă presiune inversă se formează înainte ca valva principală să se așeze ferm. Presiunile de deschidere mai mici permit curgerea liberă mai uşoară, dar pot face ca supapa să se reaşeze mai târziu în timpul scăderii presiunii. Presiunile de deschidere mai mari asigură o poziție pozitivă, dar măresc căderea de presiune în direcția curgerii libere.
În cazul în care supapele de reținere SL acționate cu pilot funcționează cel mai bine
Automatizarea industrială se bazează în mare măsură pe tehnologia SL cu supapă de reținere acţionată pilot pentru un control precis al sarcinii. Presele de producție folosesc aceste supape pentru a menține poziția pistonului în timpul ciclurilor de presare, împiedicând deplasarea plăcii superioare grele atunci când presiunea hidraulică scade. Mașinile de turnat prin injecție folosesc configurații similare pentru a menține jumătățile de matriță blocate sub o forță mare de strângere, asigurând o calitate constantă a pieselor.
Echipamentul mobil reprezintă poate cea mai mare zonă de aplicare pentru supapa de reținere SL cu acţionare pilot. Excavatoarele, încărcătoarele cu roți și buldoexcavatoarele au nevoie de o reținere fiabilă a sarcinii în circuitele lor de braț, braț și cupe. Când un operator parchează mașina cu cupa ridicată, supapa de reținere acţionată cu pilot previne scăderea sarcinii în jos din cauza scurgerii etanșării cilindrului sau a expansiunii termice a uleiului prins. Configurația de scurgere externă a supapelor SL funcționează deosebit de bine în aceste aplicații, deoarece evită feedback-ul intern al presiunii care ar putea cauza instabilitate.
Aplicațiile pentru macara necesită o fiabilitate și mai mare, deoarece căderile de sarcină creează pericole serioase de siguranță. Stabilizatoarele de stabilizatoare de pe macaralele mobile folosesc supape de reținere comandate cu pilot SL pentru a menține poziția timp de zile sau săptămâni în timpul ridicărilor prelungite. Caracteristica de scurgere zero asigură ca macaraua să rămână la nivel pe toată durata operațiunii. Multe modele de macarale includ supape de reținere pilotate duble pe ambele părți ale fiecărui cilindru, creând o reținere redundantă a sarcinii care continuă să funcționeze chiar dacă o supapă se defectează.
Instalațiile de tratare a apei au descoperit că modelele SL cu supape de reținere acționate pilot simplifică procedurile de întreținere. Stațiile de pompare folosesc aceste supape pentru a izola motoarele în timpul serviciului, permițând în același timp activarea de la distanță pentru spălarea inversă a filtrelor. Drenajul pilot extern permite personalului de întreținere să controleze deschiderea supapei de la o distanță sigură, ținând lucrătorii departe de zonele de înaltă presiune. Această capacitate de la distanță reduce timpul de nefuncționare și îmbunătățește siguranța în comparație cu supapele de izolare acționate manual.
Sistemele de control al pasului palelor turbinei eoliene reprezintă o aplicație în creștere pentru supapele de reținere acționate cu pilot. Fiecare lamă se conectează la cilindri hidraulici care reglează unghiul în raport cu vânt. Supapa de reținere acționată cu pilot SL menține poziția lamei în timpul funcționării normale, permițând în același timp o reglare rapidă atunci când condițiile vântului se schimbă. Specificația de scurgere zero contează aici, deoarece chiar și modificările mici ale unghiului paletei afectează eficiența turbinei și încărcarea structurală.
Echipamentele de manipulare a materialelor, cum ar fi stivuitoarele, beneficiază de controlul precis pe care îl oferă aceste supape. Cilindrii de ridicare a catargului trebuie să susțină încărcăturile la orice înălțime fără derive, ceea ce supapa de reținere SL acționată cu pilot o realizează în mod fiabil. Varianta cu pilot dublu permite coborârea controlată chiar și sub sarcini mari prin modularea presiunii pilot pentru a crea o coborâre lină, mai degrabă decât o cădere liberă.
Avantajele care fac ca supapele SL să iasă în evidență
Cel mai semnificativ avantaj al unei supape de reținere acționate pilot SL este caracteristica de scurgere zero în direcția blocată. Spre deosebire de supapele de reținere cu acțiune directă care se pot scurge ușor la presiune înaltă sau de supapele de contrabalansare care au în mod inerent o scurgere controlată, supapa SL creează o etanșare perfectă. Acest lucru este extrem de important pentru menținerea sarcinii statice, unde chiar și deviația minoră se acumulează în timp în erori semnificative de poziție.
Capacitatea de control de la distanță extinde raza operatorului și îmbunătățește siguranța. Prin aplicarea presiunii pilot dintr-o locație îndepărtată, puteți elibera încărcăturile fără a sta lângă echipamente potențial periculoase. Sistemele de oprire de urgență se pot integra și cu circuitele SL cu supape de reținere comandate cu pilot, eliberând automat sarcinile prinse atunci când se activează dispozitivele de blocare de siguranță. Această flexibilitate se dovedește valoroasă în sistemele automate în care intervenția umană trebuie redusă la minimum.
Capacitatea mare de debit în raport cu dimensiunea supapei ajută proiectanții de sisteme să minimizeze volumul componentelor. Cele mai mari modele SL cu supapă de reținere acționată pilot gestionează 550 de litri pe minut, suficient pentru majoritatea cilindrilor industriali, păstrând în același timp dimensiunile de montare compacte. Această capacitate de debit mare vine cu o scădere scăzută de presiune în direcția curgerii libere, de obicei sub 5 bari la debitele nominale, ceea ce înseamnă mai puțină energie irosită și temperaturi de funcționare mai scăzute.
Răspunsul rapid la condițiile în schimbare oferă supapelor de reținere comandate cu pilot un avantaj în aplicațiile dinamice. Când se aplică presiunea pilot, supapa se deschide rapid, iar când presiunea pilot se eliberează, arcul și presiunea sistemului închid valva aproape instantaneu. Variantele de decompresie încetinesc această acțiune în mod deliberat pentru a reduce șocul, dar chiar și aceste modele răspund mai repede decât tipurile alternative de supape care se bazează pe frecarea fluidului sau pe circuite complicate de dozare.
Flexibilitatea bidirecțională în configurațiile cu pilot dublu elimină nevoia de supape multiple în circuite complexe. O supapă de reținere SL acționată cu un singur pilot cu intrări pilot duble poate înlocui două supape separate în aplicații care necesită menținerea sarcinii în ambele direcții. Acest lucru reduce numărul de piese, potențialele puncte de scurgere și complexitatea generală a sistemului, îmbunătățind în același timp fiabilitatea prin mai puține componente.
Înțelegerea limitărilor și a riscurilor
Complexitatea structurală creează dezavantajul principal al supapelor de reținere SL pilotate în comparație cu supapele mai simple cu acțiune directă. Componentele suplimentare, inclusiv poppete pilot, pistoane de control și canale de scurgere exterioare, cresc costul de producție și creează mai multe puncte potențiale de defecțiune. Pasajele pilot mici sunt deosebit de vulnerabile la contaminare, care poate bloca semnalul de control și poate împiedica deschiderea supapei atunci când este necesar.
Cerințele de întreținere sunt mai mari pentru supapele de reținere acționate cu pilot decât pentru alternative mai simple. Pasajele pilot necesită inspecție și curățare regulată pentru a preveni înfundarea. Uzura etanșării atât a clapetei principale, cât și a clapetei pilot necesită înlocuire periodică, utilizând de obicei fie materiale NBR, fie FKM, în funcție de condițiile de fluid și temperatură. Aceste sarcini de întreținere necesită mai multe cunoștințe tehnice decât întreținerea unei supape de reținere de bază, ceea ce poate necesita instruire specializată pentru personalul de întreținere.
Aplicațiile de sarcină dinamică pot cauza probleme de zgomot la modelele SL cu supape de reținere acționate cu pilot. Când sarcinile oscilează sau vibrează, supapa se poate deschide și închide în mod repetat la presiunea sa de prag, creând zgomot și uzură accelerată. Supapele de contrabalansare gestionează mai ușor aceste condiții dinamice prin caracteristicile lor de deschidere progresivă. Dacă aplicația dvs. implică mișcarea constantă a sarcinii, mai degrabă decât menținerea statică, o supapă de reținere acționată cu pilot ar putea să nu fie cea mai bună alegere.
Efectele de dilatare termică prezintă un risc subtil, dar real în aplicațiile cu supape de reținere acționate pilot. Când uleiul hidraulic prins între o supapă închisă și o sarcină se încălzește, se extinde și crește presiunea. Inginerii numesc uneori această „blocare termică” deoarece creșterea presiunii poate deveni atât de severă încât semnalul pilot nu o poate depăși. Creșterea temperaturii în jur de 10 grade Celsius poate genera creșteri de presiune care depășesc 100 de bari în volumele prinse. Proiectarea în supapele termice de siguranță sau luarea în considerare a fluidelor stabile la temperatură ajută la atenuarea acestui risc.
Considerentele de cost fac ca modelele SL cu supape de reținere comandate cu pilot să fie mai puțin atractive pentru aplicații simple. O supapă de reținere de bază cu acțiune directă costă mult mai puțin și funcționează perfect pentru prevenirea simplă a returului acolo unde nu este necesară menținerea sarcinii. Caracteristicile sofisticate de control ale unei supape SL justifică prețul lor mai mare doar atunci când aplicația dumneavoastră are nevoie în mod specific de capacitatea de eliberare de la distanță, scurgeri zero sau control bidirecțional precis.
Compararea valvelor SL cu soluții alternative
Supapele de reținere cu acțiune directă reprezintă cea mai simplă alternativă la o supapă de reținere acționată cu pilot SL. Aceste supape de bază folosesc doar presiunea fluidului pentru a ridica poppa împotriva unui arc ușor, permițând curgerea într-o singură direcție în timp ce blochează fluxul invers. Ele răspund foarte repede și costă mult mai puțin decât modelele operate de pilot. Cu toate acestea, supapele de reținere cu acțiune directă se pot scurge ușor la presiune ridicată, se pot uza mai repede din cauza impactului direct al fluidului asupra clapetei și nu pot fi deschise de la distanță în direcția inversă. Ele funcționează bine pentru protecția ieșirii pompei sau izolarea de bază a liniei, dar nu îndeplinesc cerințele pentru menținerea reală a sarcinii.
Supapele de contrabalansare combină o funcție de reducere a presiunii cu comportamentul supapei de reținere, creând un control fără probleme pentru sarcinile dinamice. Aceste supape modulează deschiderea în funcție de presiunea de sarcină, permițând coborârea controlată a sarcinilor verticale, menținând în același timp contrapresiunea pentru a preveni fuga. Ele excelează în controlul mișcării echipamentelor mobile în cazul în care încărcăturile se mișcă în mod constant, cum ar fi palanele macaralei sau porțile de ridicare pentru vehicule. Compensația este că supapele de contrabalansare au întotdeauna unele scurgeri controlate și costă mai mult decât supapele de reținere cu acțiune directă sau cu acţionare pilot. Pentru menținerea sarcinii statice acolo unde nu se dorește nicio mișcare, o supapă de reținere acționată pilot SL oferă performanțe mai bune la costuri mai mici.
Electrovalvele controlate electric oferă o altă opțiune pentru capacitatea de eliberare de la distanță. Aceste supape folosesc bobine electromagnetice pentru a deplasa bobinele sau poppetele interne, oferind control pornire-oprire fără a necesita presiune pilot. Ele funcționează bine în sisteme cu arhitectură de control electronic și se pot integra direct cu PLC-uri și alte echipamente de automatizare. Cu toate acestea, supapele solenoide au de obicei o capacitate de debit mai mică decât supapele de reținere acționate cu pilot de dimensiuni comparabile, generează căldură în timpul alimentării continue și au nevoie de energie electrică pentru a menține pozițiile deschise. Supapa de reținere pilotată SL câștigă în aplicațiile în care puterea hidraulică este ușor disponibilă și complexitatea electrică ar trebui redusă la minimum.
Siguranțele hidraulice reprezintă o alternativă specializată pentru menținerea sarcinii critice pentru siguranță. Aceste dispozitive se închid automat atunci când detectează debite excesive care ar putea indica un furtun rupt sau un fiting rupt. Acestea oferă protecție în caz de urgență pe care nu o pot oferi supapele de reținere comandate cu pilot. Cu toate acestea, siguranțele nu oferă capacitatea de declanșare la distanță și pot declanșa fals în condiții legitime de debit ridicat. Mulți ingineri combină ambele tehnologii, folosind o supapă de reținere SL comandată cu pilot pentru control normal și o siguranță hidraulică pentru protecție de rezervă în caz de urgență.
Practici de întreținere care prelungesc durata de viață
Programele regulate de inspecție mențin sistemele SL cu supape de reținere comandate cu pilot să funcționeze în mod fiabil. Verificările vizuale lunare ar trebui să caute scurgeri externe de ulei în jurul garniturilor și suprafețelor de montare. Chiar și scurgerile mici indică degradarea etanșării care se va agrava în timp. Ascultarea zgomotelor neobișnuite în timpul funcționării supapei poate dezvălui probleme înainte de apariția unei defecțiuni complete. Sunetele de zgomot sau de scârțâit înseamnă adesea condiții instabile de presiune sau suprafețe uzate.
Întreținerea curățeniei fluidelor protejează pasajele pilot mici care fac supapele de reținere acționate cu pilot vulnerabile la contaminare. Respectarea cerințelor ISO 4406 clasa de curățenie 20/18/15 înseamnă că sistemul dumneavoastră de filtrare captează particulele înainte ca acestea să se poată depune în orificiile de control. Utilizarea uleiului hidraulic adecvat, fără contaminarea cu apă, previne coroziunea suprafețelor interne. Multe programe de întreținere includ prelevarea de probe și analize trimestriale de ulei pentru a verifica nivelurile de contaminare să rămână în limite acceptabile.
Inspecția pe linia pilot merită o atenție specială deoarece aceste tuburi și pasaje cu diametru mic se înfundă ușor. Deconectarea și spălarea inversă a liniilor pilot îndepărtează anual resturile acumulate. Supapele de reținere din circuitul pilot trebuie curățate sau înlocuite dacă prezintă semne de lipire. Testarea presiunii pilot cu un manometru confirmă că semnalul de control adecvat ajunge la portul X atunci când comandați supapa de reținere SL acţionată de pilot să se deschidă.
Intervalele de înlocuire a etanșării depind de condițiile de funcționare, dar de obicei au loc la fiecare doi până la cinci ani. Garniturile NBR durează mai mult în aplicații cu temperatură moderată, în timp ce garniturile FKM rezistă la temperaturi mai ridicate și fluide agresive, dar costă mai mult. Când înlocuiți garniturile, inspectați suprafețele de îmbinare de pe clapetă și corpul supapei pentru uzură sau uzură care ar putea împiedica etanșarea bună chiar și cu elastomeri noi. Lustruirea ușoară cu hârtie abrazivă fină poate restabili suprafețele de etanșare, dar înțeparea profundă necesită înlocuirea corpului supapei.
Testarea funcțională validează faptul că supapele de reținere comandate cu pilot funcționează în continuare corect. Un test simplu folosește un cilindru vertical încărcat cu greutate. Cu presiunea pilot blocată, sarcina ar trebui să rămână perfect staționară ore sau zile, demonstrând scurgeri zero. Aplicarea presiunii nominale de pilotaj ar trebui să deschidă supapa și să permită sarcina să coboare lină. Dacă sarcina scade cu presiunea pilot oprită sau dacă este necesară o presiune pilot excesivă pentru a deschide supapa, este necesară întreținerea sau înlocuirea.
Depanarea problemelor comune
Când o supapă de reținere pilotată SL nu se deschide la comandă, începeți prin a verifica presiunea pilot la orificiul X. Utilizarea unui manometru la conexiunea pilot confirmă dacă presiunea semnalului adecvat ajunge la supapă. Dacă presiunea pilot măsoară sub 5 bari, problema constă în circuitul pilot mai degrabă decât în supapa în sine. Verificați dacă există linii blocate, supape pilot defectuoase sau capacitate inadecvată a pompei pe alimentarea pilotului.
Dacă presiunea pilot citește corect, dar supapa încă nu se deschide, suspectați contaminarea în pasajul pilot sau un piston de comandă blocat. Dezasamblarea supapei dezvăluie de obicei murdăria sau coroziunea care împiedică mișcarea pistonului. Curățarea temeinică a tuturor pasajelor interne și înlocuirea etanșărilor restabilește de obicei funcționarea. În cazuri severe, suprafața pistonului de comandă poate fi marcată și necesită înlocuire.
Scurgerea în direcția blocată indică deteriorarea clapetei sau a scaunului. Cantități mici de contaminare se pot încorpora în suprafața moale a clapetei, creând căi de scurgere chiar și atunci când supapa este închisă. Dezasamblarea și inspecția vor arăta dacă curățarea valvei și scaunului restabilește etanșarea sau dacă sunt necesare piese de schimb. Dacă scurgerea persistă după curățare, verificați dacă presiunea sistemului nu a depășit capacitatea nominală a supapei, ceea ce poate deteriora permanent suprafețele de etanșare.
Sunetul sau vibrațiile în timpul funcționării sugerează că sarcina este instabilă sau presiunea pilot oscilează. Verificați dacă sarcina rămâne constantă în timpul funcționării supapei. Dacă sarcina în sine vibrează, supapa de reținere SL acționată cu pilot poate să nu fie soluția potrivită pentru acea aplicație. Instabilitatea presiunii din circuitul pilot poate face ca supapa să se deschidă și să se închidă în mod repetat la pragul său. Instalarea unui acumulator în linia pilot deseori netezește aceste fluctuații de presiune și oprește zgomotul.
Zgomotul în timpul comutării supapelor înseamnă, de obicei, că funcția de decompresie nu funcționează corect sau că aplicația are nevoie de o supapă de tip A în loc de tip B. Modelele fără faza de pre-deschidere a clapetei cu bile eliberează brusc presiunea, ceea ce poate genera șoc acustic în liniile hidraulice. Dacă zgomotul este inacceptabil, trecerea la o variantă de decompresie cu supapă de reținere pilot SL rezolvă de obicei problema. Alternativ, adăugarea unui mic orificiu în linia pilot încetinește deschiderea supapei, reducând șocul cu prețul unui răspuns puțin mai lent.
Situațiile de blocare termică necesită abordări diferite de depanare. Dacă încărcăturile devin dificil de mutat după ce sistemul este inactiv în condiții calde, dilatarea fluidului prins poate cauza o presiune excesivă. Instalarea unor supape de reducere termică mici, stabilite peste presiunea normală de lucru, dar sub capacitatea pilotului, permite dilatarea termică fără a afecta funcționarea normală. Alternativ, utilizarea fluidelor hidraulice stabile la temperatură reduce coeficienții de dilatare termică.
Evoluții viitoare și tendințe din industrie
Proiectanții de sisteme hidraulice integrează din ce în ce mai mult senzorii cu componentele SL ale supapei de reținere comandate pilot pentru a permite întreținerea predictivă. Traductoarele de presiune din liniile pilot monitorizează puterea semnalului de control, alertând operatorii înainte ca presiunea pilot să se degradeze sub nivelurile funcționale. Senzorii de contaminare din conducta de scurgere de la portul Y detectează când particulele încep să se acumuleze, declanșând întreținerea înainte de apariția blocării. Aceste sisteme inteligente de supape reduc timpul neplanificat prin detectarea problemelor din timp.
Reglementările de mediu conduc la adoptarea fluidelor hidraulice biodegradabile, în special în echipamentele mobile și aplicațiile forestiere. Modelele moderne de supapă de reținere comandată cu pilot SL acceptă aceste fluide prin materiale de etanșare compatibile și protecție sporită împotriva coroziunii. VDMA 24568 și standardele similare îi ajută pe ingineri să aleagă supape adecvate pentru aplicațiile cu ulei bio. Pe măsură ce preocupările de mediu cresc, așteptați-vă la o compatibilitate mai largă cu chimiile alternative ale fluidelor.
Tendințele de miniaturizare în echipamentele mobile creează cererea pentru supape de reținere mai mici, mai ușoare, acționate cu pilot, fără a sacrifica performanța. Tehnicile avansate de fabricație, inclusiv imprimarea 3D și turnarea de precizie, pot permite modele mai compacte. Reducerea greutății contează semnificativ în echipamentele mobile cu baterii electrice, unde fiecare kilogram afectează domeniul de funcționare. Viitoarele modele SL cu supape de reținere acționate de pilot ar putea include materiale mai ușoare, cum ar fi aluminiul sau materialele plastice proiectate în componentele care nu poartă presiune.
Îmbunătățirile eficienței energetice se concentrează pe reducerea căderilor de presiune pe direcția curgerii libere. Chiar și căderea actuală de presiune de 5 bar la debitul nominal reprezintă energie irosită care devine căldură. Geometria optimizată a căii de curgere ar putea reduce căderea de presiune la jumătate, îmbunătățind eficiența generală a sistemului. Pe măsură ce costurile cu energia cresc și presiunea asupra mediului crește, aceste câștiguri de eficiență devin mai atractive din punct de vedere economic.
Integrarea cu sistemele electronice de control se va extinde probabil. În timp ce supapa de reținere comandată cu pilot SL se bazează în prezent exclusiv pe semnalele pilot hidraulice, versiunile viitoare ar putea include supape pilot electronice și senzori de poziție încorporați direct în corpul supapei. Această integrare simplifică arhitectura sistemului și permite algoritmi de control mai sofisticați, menținând în același timp simplitatea mecanică și fiabilitatea care fac atractive supapele de reținere comandate cu pilot.
A face alegerea potrivită pentru aplicația dvs
Selectarea unei supape de reținere acționate pilot SL față de tehnologiile alternative necesită o evaluare atentă a cerințelor dumneavoastră specifice. Începeți prin a identifica dacă aplicația dvs. necesită menținerea sarcinii statice sau controlul dinamic al sarcinii. Dacă sarcina ar trebui să rămână complet staționară când supapa este închisă, caracteristica de scurgere zero a unei supape de reținere acționate cu pilot SL o face cea mai bună alegere. Dacă sarcina se mișcă frecvent cu viteze de coborâre controlate, probabil că o supapă de contrabalansare servește mai bine.
Luați în considerare dacă capacitatea de eliberare de la distanță contează în designul dvs. Aplicațiile simple în care funcționarea manuală a supapelor este acceptabilă pot folosi supape de reținere cu acțiune directă mai puțin costisitoare. Atunci când operatorii trebuie să controleze deschiderea supapei de la distanță sau când sistemele automate trebuie să integreze controlul supapei, supapa de reținere comandată cu pilot SL asigură operarea esențială de la distanță prin circuitul său pilot. Considerațiile de siguranță determină adesea această cerință atunci când ținerea personalului departe de zonele periculoase îmbunătățește siguranța generală a sistemului.
Evaluați cu onestitate capacitățile de control al contaminării sistemului dvs. Modelele SL cu supapă de reținere acționată cu pilot necesită lichid hidraulic curat și filtrare adecvată. Dacă aplicația dumneavoastră funcționează în medii cu praf cu filtrare marginală sau dacă practicile de întreținere sunt inconsecvente, tipurile de supape mai simple, cu mai puține pasaje mici, s-ar putea dovedi mai fiabile, în ciuda limitărilor lor de performanță. Nu selectați supape sofisticate pentru sistemele care nu pot menține curățenia cerută de aceste supape.
Cerințele privind debitul și presiunea limitează selecția dimensiunii supapei. Măsurați debitele reale din circuitul dvs., mai degrabă decât să vă bazați pe capacitatea pompei, deoarece majoritatea sistemelor nu funcționează la debitul maxim continuu. Alegerea celei mai mici supape care se ocupă de debitele dvs. reale reduce costurile și greutatea. Presiunile nominale trebuie să depășească presiunea maximă a sistemului cu o marjă de siguranță adecvată, de obicei selectând supape cu cel puțin 25% peste presiunea maximă așteptată.
Cerințele de scurgere externă determină dacă aveți nevoie de un model SL sau dacă varianta SV mai simplă este suficientă. Dacă drenajul pilot se poate întoarce în rezervor prin același colector ca și supapa principală, modelele SV de scurgere internă funcționează bine. Când evacuarea pilotului trebuie să fie direcționată separat, probabil pentru a se asigura că presiunea rezervorului nu interferează cu funcționarea pilotului, orificiul de scurgere extern Y de pe modelele SL cu supapă de reținere acționată pilot oferă flexibilitatea necesară.
Constrângerile de spațiu de instalare afectează alegerea stilului de montare. Montarea pe subplacă oferă cea mai compactă instalare atunci când puteți proiecta un colector pentru a găzdui mai multe supape. Conexiunile filetate oferă flexibilitate pentru aplicații de modernizare sau standuri de testare unde fabricarea colectoarelor nu este practică. Măsurați cu atenție spațiul disponibil și examinați desenele dimensionale înainte de a vă angaja la o anumită configurație de montare.
Concluzie
Supapa de reținere pilotată SL îndeplinește un rol specific, dar important în sistemele hidraulice care necesită reținere a sarcinii controlate de la distanță, fără scurgeri. Configurația sa de scurgere externă oferă o flexibilitate de proiectare pe care modelele standard SV nu o pot egala, fiind deosebit de valoroasă în circuitele complexe în care direcționarea presiunii pilot contează. Înțelegerea atât a capacităților, cât și a limitărilor acestor supape îi ajută pe ingineri să ia decizii informate cu privire la momentul în care să le folosească și cum să le întrețină în mod corespunzător.
Pentru aplicațiile de sarcină statică în automatizările industriale, echipamentele mobile și sistemele critice pentru siguranță, tehnologia SL cu supapă de reținere comandată pilot oferă performanțe fiabile pe care alternativele mai simple nu le pot egala. Costurile mai mari și cerințele de întreținere sunt justificate atunci când scurgeri zero și controlul de la distanță sunt esențiale. Aplicațiile mai puțin solicitante funcționează adesea bine cu supape de reținere cu acțiune directă sau alte soluții mai simple la costuri mai mici.
Selecția corectă necesită potrivirea specificațiilor supapei cu cerințele reale ale sistemului, luând în considerare dimensiunea nominală, presiunea nominală, materialele de etanșare și configurația de montare. Documentația tehnică detaliată de la Bosch Rexroth, inclusiv catalogul RE 21482, oferă datele necesare pentru dimensionarea precisă a supapelor. Furnizori precum Hyquip și Leader Hydraulics pot oferi suport pentru aplicații și prețuri pentru anumite modele.
Programele de întreținere care pun accentul pe controlul contaminării și inspecția regulată mențin sistemele SL cu supape de reținere comandate cu pilot să funcționeze în mod fiabil timp de zece ani sau mai mult. Când apar probleme, depanarea sistematică identifică de obicei cauze care pot fi reparate, cum ar fi blocarea liniei pilot sau uzura etanșării. Înțelegerea modului în care aceste supape funcționează intern face depanarea mult mai eficientă.
Pe măsură ce tehnologia hidraulică evoluează către o mai bună integrare cu comenzile electronice și o eficiență energetică îmbunătățită, modelele SL cu supape de reținere comandate cu pilot vor continua să se adapteze pentru a îndeplini noile cerințe. Principiul fundamental de funcționare - folosirea presiunii pilot pentru a elibera mecanic o valvă etanșată - rămâne sănătos și va servi probabil sistemele hidraulice pentru multe decenii viitoare. Inginerii care înțeleg aceste supape în detaliu pot proiecta sisteme mai bune și pot rezolva problemele mai eficient.
