În lumea automatizării industriale și a sistemelor de control al fluidelor, presiunea supapelor proporționale reprezintă unul dintre cele mai cruciale concepte pentru realizarea unor operațiuni precise și eficiente. Înțelegerea acestui principiu fundamental este esențială pentru ingineri, tehnicieni și oricine lucrează cu sisteme hidraulice sau pneumatice.

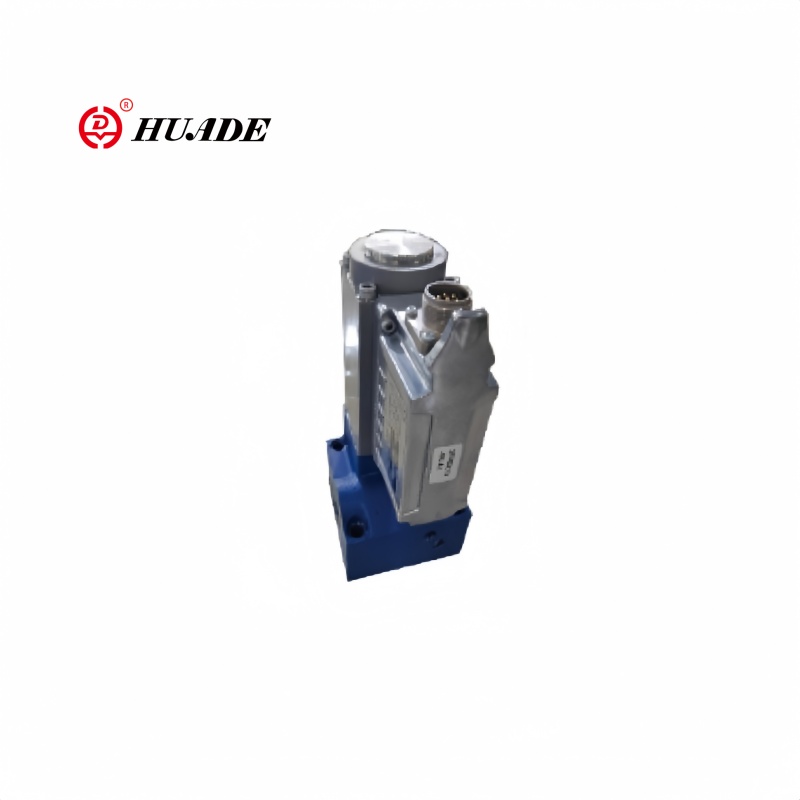

Definirea presiunii supapei proporționale
Presiunea proporțională a supapei se referă la presiunea de ieșire controlată generată de o supapă proporțională, unde nivelul de presiune este direct proporțional cu semnalul de intrare aplicat supapei. Spre deosebire de supapele simple de pornire/oprire care funcționează în stări binare, supapele proporționale oferă un control infinit variabil între valorile minime și maxime ale presiunii pe baza mărimii semnalului electric de intrare.
[Mai intai intelegece sunt supapele proporționale]
Relația dintre semnalul de intrare și presiunea de ieșire urmează o curbă liniară sau predeterminată, permițând modularea precisă a presiunii. Această relație proporțională permite controlul continuu al presiunii, mai degrabă decât schimbările bruște, făcând aceste supape ideale pentru aplicațiile care necesită o reglare fină a presiunii.
Cum funcționează supapele proporționale
Funcționarea fundamentală a unei supape proporționale se bazează pe controlul forței electromagnetice. Când un semnal electric este aplicat solenoidului supapei, acesta generează o forță magnetică proporțională cu curentul sau tensiunea de intrare. Această forță electromagnetică acționează împotriva unui mecanism cu arc și a presiunii fluidului pentru a poziționa o bobină de supapă sau o valvă.
Pe măsură ce semnalul de intrare crește, forța electromagnetică devine mai puternică, deplasând elementul supapei mai departe de locul său. Această deschidere crescută permite un flux mai mare de fluid și are ca rezultat, de obicei, o presiune mai mare în aval, în funcție de configurația supapei. Poziționarea precisă a elementului supapei creează relația proporțională între semnalul de intrare și presiunea de ieșire.
Supapele proporționale moderne încorporează adesea sisteme de feedback care utilizează senzori de poziție sau traductoare de presiune pentru a asigura un control precis și pentru a compensa factorii externi, cum ar fi variațiile de temperatură, fluctuațiile presiunii de alimentare sau uzura componentelor.
Tipuri de control al presiunii cu supapă proporțională
Supape proporționale cu acțiune directă
Aceste supape controlează direct presiunea prin forța electromagnetică care acționează asupra elementului supapei. Ele sunt de obicei utilizate în aplicații cu presiune scăzută, unde forța solenoidului este suficientă pentru a depăși forțele fluidului și tensiunea arcului. [Comparați cumodele de supape proporționale hidraulice]
Supape proporționale acționate cu pilot
Pentru aplicații cu presiune mai mare, supapele actionate pilot folosesc o supapă proporțională mică pentru a controla o supapă principală mai mare. Supapa pilot modulează presiunea către o cameră de control, care apoi poziționează elementul principal al supapei. Această configurație permite controlul precis al presiunilor ridicate cu putere electrică de intrare relativ scăzută.
Supape de reducere a presiunii
Aceste supape proporționale mențin presiunea constantă în aval, indiferent de variațiile de presiune din amonte sau de modificările debitului. Presiunea de ieșire este proporțională cu semnalul de intrare, făcându-le ideale pentru aplicații de reglare a presiunii.
Supape de reducere a presiunii
Supapele proporționale de limitare a presiunii oferă setări variabile ale presiunii de descărcare pe baza semnalului de intrare. Acest lucru permite reglarea dinamică a presiunii maxime a sistemului fără ajustare mecanică.
Aplicații și beneficii
Controlul presiunii supapelor proporționale găsește aplicații în numeroase industrii. În hidraulica mobilă, aceste supape permit funcționarea lină a echipamentelor de construcții, oferind un control precis al mișcărilor brațului, cupei și șenile. Sistemele de automatizare a producției folosesc supape proporționale pentru forțe de strângere constante, presiuni de turnare prin injecție și operațiuni de manipulare a materialelor.
Industria aerospațială se bazează pe controlul proporțional al presiunii supapelor pentru sistemele de control al zborului, funcționarea trenului de aterizare și gestionarea presiunii în cabină. În sectorul auto, aceste supape controlează presiunea transmisiei, asistența servodirecției și sistemele de management al motorului.
Eficiență îmbunătățită a sistemului
Potrivirea precisă a presiunii la cerințele de sarcină reduce risipa de energie și optimizează performanța sistemului.
Consum redus de energie
Evitarea suprapresurizării duce la economii semnificative de energie și la costuri de operare mai mici.
Calitate îmbunătățită a produsului
Presiunile constante ale procesului asigură rezultate de producție fiabile și consistența produsului.
Reactivitate crescută a sistemului
Tranzițiile netede ale presiunii asigură un control mai bun al sistemului și o fluiditate operațională.
Parametri cheie de performanță
Integrarea sistemului de control
Sistemele de control al presiunii cu supape proporționale se integrează de obicei cu unități de control electronice (ECU) sau controlere logice programabile (PLC). Aceste controlere furnizează semnalele electrice precise necesare pentru controlul precis al presiunii în timp ce monitorizează feedback-ul sistemului.
Strategii moderne de control
Sistemele moderne de control utilizează adesea strategii de control în buclă închisă, comparând continuu presiunea reală de ieșire cu valorile de referință dorite și ajustând semnalele de intrare ale supapei în consecință. Această abordare compensează variațiile sistemului și menține un control precis al presiunii în condiții de operare în schimbare.
Evoluții viitoare
Evoluția tehnologiei de presiune a supapelor proporționale continuă cu progresele în știința materialelor, sistemele electronice de control și tehnologia senzorilor. Supapele inteligente care încorporează diagnostice încorporate, capacități de întreținere predictivă și comunicații fără fir devin din ce în ce mai răspândite.
Tehnologia supapelor digitale promite o precizie și o flexibilitate și mai mari, înlocuind eventual supapele proporționale tradiționale în unele aplicații. Cu toate acestea, controlul presiunii supapelor proporționale rămâne o tehnologie fundamentală și fiabilă pentru sistemele de alimentare cu fluide.
Înțelegerea presiunii proporționale a supapelor le permite inginerilor să proiecteze sisteme de control al fluidelor mai eficiente, precise și mai fiabile în diverse aplicații, făcându-l un concept esențial în automatizarea industrială modernă.
