Când vine vorba de sisteme hidraulice care au nevoie de fiabilitate absolută, supapa direcțională cu clapete M-SEW 6 de la Bosch Rexroth se remarcă ca un concurent serios. Această supapă rezolvă o problemă pe care supapele tradiționale pur și simplu nu o pot face față: izolarea completă fără scurgeri la presiune ridicată. Dacă lucrați cu sisteme hidraulice în care chiar și scurgerile minuscule contează, înțelegerea a ceea ce face diferit M-SEW 6 vă poate scuti de dureri de cap semnificative pe drum.

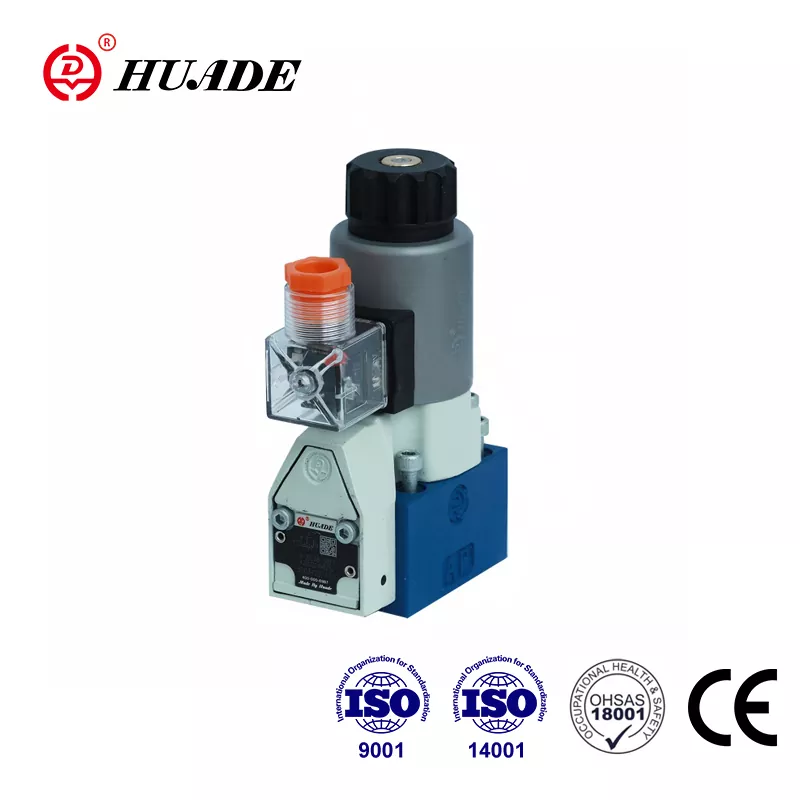

Ce face o supapă cu clapetă diferită
Supapa direcțională cu clapă M-SEW 6 utilizează o abordare fundamental diferită față de majoritatea supapelor hidraulice pe care le puteți întâlni. În loc de alunecarea pieselor metalice care creează etanșări prin toleranțe strânse, această supapă folosește o bilă sau un con întărit care blochează fizic fluxul prin așezarea pe o suprafață prelucrată cu precizie. Gândește-te la asta ca la un capac de sticlă versus o ușă glisantă. Capacul sticlei creează o etanșare completă atunci când este apăsat în jos, în timp ce o ușă glisantă are întotdeauna un spațiu liber, indiferent cât de strânsă este fixarea.
Această alegere de design contează enorm în aplicațiile reale. Supapele tradiționale cu bobină se scurg întotdeauna în interior într-o anumită măsură. Cu cât toleranțele sunt mai strânse, cu atât se scurg mai puțin, dar scurgerea nu ajunge niciodată la zero. Supapa direcțională M-SEW 6 elimină această problemă în întregime prin designul său bazat pe scaun. Când elementul clapetă se apasă pe locul său, fluxul se oprește complet.
Capacități de presiune care îl deosebesc
Supapa direcțională cu clapă M-SEW 6 gestionează presiuni de până la 630 bar, ceea ce înseamnă aproximativ 9.150 psi. Pentru context, majoritatea valvelor standard de dimensiune D03 au o presiune maximă de aproximativ 350 bar. Acest grad de presiune aproape dublat nu este doar un număr pe o foaie de date. Reprezintă un angajament ingineresc fundamental pentru integritatea structurală care afectează totul, de la grosimea carcasei până la cerințele de montare.
Funcționarea la 630 bar creează forțe enorme care încearcă să separe supapa de suprafața de montaj. O zonă tipică de conectare a supapei D03 experimentează peste 4.000 de kilograme de forță de separare la această presiune. Supapa direcțională cu clapă M-SEW 6 se ocupă de acest lucru prin cerințe specifice de montare care trebuie respectate cu exactitate. Suprafața de montare are nevoie de planeitate cu 0,01 mm la 100 mm și o rugozitate a suprafeței de Rz 0,8. Șuruburile de fixare, M5x45 clasa 10,9, trebuie strânse la exact 8,9 Nm.

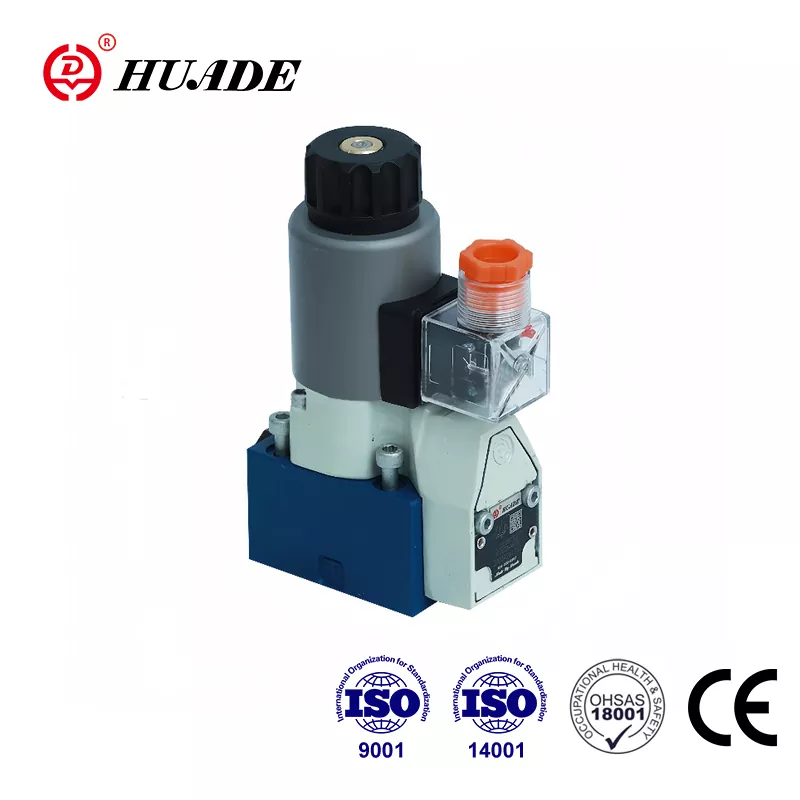

Cum funcționează de fapt M-SEW 6
Supapa de direcție M-SEW 6 funcționează prin acționare directă a solenoidului. Când energizați bobina, aceasta generează forță magnetică care trage elementul poppet de pe locul său, permițând curgerea. Când sunt dezactivate, un arc de retur și presiunea sistemului trântesc poppa înapoi pe locul său, blocând instantaneu fluxul. Acest lucru oferă supapei direcționale cu clapete M-SEW 6 timpi de comutare remarcabil de rapid, mai ales la închidere.
Vitezele de comutare spun o poveste importantă. Când funcționează la 24 V DC pur, supapa se alimentează în 25 până la 40 de milisecunde și se dezactivează în doar 10 până la 15 milisecunde. Acest timp de deconectare este excepțional de rapid în comparație cu supapele cu bobină, care contează enorm în aplicațiile de siguranță. Dacă ceva nu merge bine și trebuie să opriți imediat fluxul, acele milisecunde suplimentare ar putea fi critice.
Cu toate acestea, dacă rulați supapa direcțională cu clapă M-SEW 6 pe tensiune de curent alternativ printr-un redresor, performanța se schimbă semnificativ. Timpul de dezactivare crește la 35 până la 55 de milisecunde deoarece circuitul redresor are condensatori de filtrare care încetinesc dezintegrarea curentului în bobină. Acest răspuns de trei până la patru ori mai lent ar putea fi acceptabil pentru unele aplicații, dar pentru sistemele de oprire de urgență, funcționarea directă DC oferă în mod clar performanțe mai bune.
Opțiuni de configurare și ce înseamnă acestea
Supapa direcțională cu clapetă M-SEW 6 vine în mai multe configurații funcționale. Cele mai comune sunt versiunile cu 3/2 căi cu simbolurile U și C. Simbolul U reprezintă configurația normal deschisă în care portul P se conectează la portul A când supapa nu este alimentată. Simbolul C reprezintă normal închis, unde P la A este blocat atunci când nu este alimentat. Aceste configurații 3/2 sunt acolo unde supapele cu clapetă strălucesc cu adevărat, deoarece pot menține izolarea perfectă cu o geometrie simplă.
Supapa vine și în configurații cu 4/2 căi cu simbolurile D și Y, deși acestea sunt oarecum mai puțin frecvente. Crearea unei funcții 4/2 cu elemente poppet este mecanic mai complexă, deoarece trebuie să mențineți izolarea fără scurgeri la mai multe porturi simultan. Schimburile de proiectare devin mai dificile, motiv pentru care Rexroth pune accentul pe versiunile 3/2 în care supapa direcțională cu clapă M-SEW 6 își poate oferi fiabilitatea maximă și capacitatea de presiune.
Capacitatea debitului este de 25 de litri pe minut. Acest lucru ar putea părea scăzut în comparație cu unele supape cu bobină, dar este de fapt rezonabil pentru o supapă cu clapetă acționată direct de dimensiunea D03. Solenoidul trebuie să depășească atât forța arcului, cât și forța de presiune care acționează asupra elementului poppete. Creșterea capacității de curgere ar necesita o suprafață mai mare a clapetei, ceea ce ar necesita un solenoid nepractic de mare pentru funcționarea directă.
Structura codului de comandă explicată
Supapa direcțională M-SEW 6 cu poppă folosește un cod de comandă cu 16 poziții care specifică fiecare detaliu tehnic. Înțelegerea acestui cod vă ajută să obțineți exact supapa de care aveți nevoie. Poziția 01 specifică tipul de fluid, care este M pentru uleiul mineral. Poziția 02 indică dacă este o supapă cu 2 căi, 3 căi sau 4 căi. Poziția 03 este SEW, confirmând că este o supapă cu acționare directă în stil poppet.
Poziția 04 confirmă dimensiunea ca 6, care corespunde standardului NG6 sau D03. Poziția 05 este simbolul selectat, cum ar fi U sau C. Poziția 07 specifică presiunea nominală, fie 420, fie 630 bar. Poziția 09 gestionează tensiunea, G24 fiind standard de 24V DC. Opțiuni precum G96 și G110 indică funcționarea la 110V sau 120V AC prin rectificare.
Poziția 12 devine importantă dacă aveți nevoie de monitorizarea poziției. Supapa direcțională M-SEW 6 poate fi echipată cu senzori inductivi (QMAG24 sau QMBG24) care confirmă poziția actuală a supapei. Cu toate acestea, aceste opțiuni de monitorizare funcționează numai cu versiunea de 420 de bari. Carcasa mai groasă necesară pentru funcționarea la 630 de bari nu lasă loc pentru aranjamentul standard de montare a senzorului.
Poziția 13 vă permite să adăugați inserții de accelerație sau supapă de reținere. Inserțiile de accelerație, desemnate de la B12 la B22, restricționează fluxul în grade diferite. Când utilizați supapa direcțională cu clapete M-SEW 6 la presiune și debit maxim, aceste inserții pot preveni loviturile de berbec și cavitația în timpul comutării. Poziția 14 specifică materialul de etanșare, fie NBR standard, fie FKM (desemnat prin sufixul V) pentru compatibilitate cu fluide speciale.
Considerații privind compatibilitatea fluidelor
Supapa direcțională M-SEW cu 6 clapete funcționează cu uleiuri minerale standard care îndeplinesc specificațiile DIN 51524. De asemenea, se ocupă de diverse fluide biodegradabile și rezistente la foc, inclusiv tipurile HEES, HEPG, HETG, HFDR și HFDU. Alegerea materialului de etanșare devine critică aici. Garniturile standard NBR funcționează bine cu uleiul mineral și funcționează de la -30°C la +80°C. Dacă utilizați anumiți esteri sintetici sau fluide poliglicol, trebuie să specificați garnituri FKM cu sufixul V. Garniturile FKM au un interval de temperatură puțin mai restrâns, de la -20°C la +80°C, dar asigură rezistența chimică necesară.
Alegerea greșită a sigiliului provoacă o degradare rapidă. Garniturile NBR se vor umfla și se vor ceda în anumite fluide sintetice, în timp ce garniturile FKM se pot întări și crăpa dacă sunt utilizate în afara intervalului lor de temperatură. Documentația supapei direcționale cu clapete M-SEW 6 specifică în mod clar care etanșare funcționează cu ce fluid și respectarea strictă a acestor instrucțiuni nu este opțională.
Cerințe de instalare pe care nu le puteți ignora
Montarea corectă a supapei direcționale cu clapete M-SEW 6 determină dacă funcționează conform proiectării sau dacă are scurgeri sub presiune. Supapa se montează pe un colector sau o placă secundară D03/NG6 folosind patru șuruburi M5x45. Aceste șuruburi trebuie să aibă rezistență de gradul 10,9 și să fie strânse cu exactitate la 8,9 Nm. Cuplul insuficient permite carcasei să se separe de suprafața de montare sub presiune. Supra-strângerea poate deforma suprafața de montare, creând concentrații de tensiuni care duc la defectarea etanșării.
Contează și inelele O de la porturi. Portul P folosește un inel O de 10 x 2 mm, în timp ce porturile A și B folosesc inele O de 9,25 x 1,78 mm. Acestea nu sunt dimensiuni arbitrare. Acestea sunt potrivite cu dimensiunile canelurii și sarcinile de presiune așteptate. Utilizarea inelelor O greșite sau a inelelor O deteriorate garantează o scurgere care înfrânge întregul scop de a alege în primul rând o supapă direcțională cu clapete M-SEW 6.
Bobina solenoidului se atașează cu o piuliță de blocare strânsă la 4 Nm. Acest lucru ar putea părea mai puțin critic decât șuruburile de montare principale, dar montarea solenoidului slăbită cauzează probleme de aliniere care măresc spațiul magnetic, reducând forța și prevenind potențial deplasarea completă a valvei. Supapa poate părea să funcționeze, dar să nu se deschidă sau să se închidă complet, cauzând restricții de debit sau etanșare incompletă.
Avantajele de întreținere încorporate în proiectare
Un aspect inteligent al supapei direcționale cu clapete M-SEW 6 este designul bobinei detașabile și rotative. Bobina solenoidală poate fi îndepărtată și înlocuită fără a deranja carcasa hidraulică care conține presiune. Aceasta înseamnă că puteți face întreținere electrică fără a depresuriza întregul sistem hidraulic. În sistemele de înaltă presiune, depresurizarea și re-presurizarea necesită timp și este potențial riscantă. Posibilitatea de a schimba o bobină defectă fără a atinge circuitul hidraulic reduce semnificativ timpul de nefuncționare.
Bobina se rotește la 90 de grade, ceea ce ajută la rutarea cablurilor în blocuri de colectoare strânse. Puteți orienta conexiunea electrică pentru a evita interferența cu componentele adiacente. Această flexibilitate face ca supapa direcțională cu clapete M-SEW 6 să fie mai ușor de integrat în ansambluri complexe unde spațiul este limitat.
Designul poppet în sine necesită mai puțină întreținere decât supapele cu bobină. Nu există suprafețe de alunecare prelucrate cu precizie care se uzează treptat și cresc scurgerile. Poppa fie sigilează, fie nu. Atâta timp cât contaminarea nu dăunează suprafețelor de ședere, supapa își menține performanța de zero scurgeri practic pe termen nelimitat.
Unde această supapă are cel mai mult sens
Supapa direcțională cu clapete M-SEW 6 excelează în aplicațiile în care sarcinile trebuie menținute fără deplasare pentru perioade îndelungate. Sistemele hidraulice de prindere în mașini-unelte reprezintă un caz de utilizare perfect. Odată ce clema se închide pe o piesă de prelucrat, aceasta trebuie să rămână prinsă fără pierderi de presiune în timpul prelucrării. Chiar și o mică scurgere ar permite clemei să se elibereze lent, ceea ce poate duce la deplasarea piesei de prelucrat în timpul operațiunilor de tăiere.
Izolarea acumulatorului este o altă potrivire naturală. Când încărcați un acumulator și apoi trebuie să-l izolați de restul circuitului, o supapă de izolare cu scurgeri eliberează treptat presiunea din acumulator. Supapa direcțională cu clapetă M-SEW 6 menține această presiune pe termen nelimitat. Circuitele de siguranță beneficiază, de asemenea, enorm. Dacă un sistem de siguranță depinde de prevenirea curgerii atunci când este dezactivat, scurgerea internă printr-o supapă cu bobină ar putea permite o mișcare neintenționată chiar și atunci când semnalul de control este oprit.
Sistemele de testare care trebuie să mențină presiunea pentru detectarea scurgerilor necesită supape de izolare fără scurgeri. Presele de formare și forjare la presiune înaltă funcționează la presiuni în care valoarea nominală de 630 bar a M-SEW 6 devine valoroasă. Sistemele hidraulice submarine se confruntă atât cu cerințe severe de presiune, cât și de fiabilitate, în cazul în care designul fără scurgeri al supapei direcționale cu clapă M-SEW 6 oferă marje critice de siguranță.
Compararea cu opțiunile competitive
Seria D1SE de la Parker Hannifin reprezintă cea mai apropiată concurență directă cu supapa direcțională cu clapete M-SEW 6 din gama de dimensiuni D03. D1SE suportă presiuni de până la 350 de bari și debitează până la 20 de litri pe minut. Utilizează o filozofie de design similară cu poppet cu elemente de scaune de tip con. Timpii de comutare sunt mai lenți, în jur de 50 ms pentru alimentare și 60 ms pentru dezactivare la funcționarea DC.
Diferența de presiune dintre 350 bar și 630 bar relevă strategii diferite de piață. Parker vizează D1SE pe piața mai largă de aplicații care necesită izolație fără scurgeri la presiuni industriale normale. Rexroth poziționează supapa direcțională M-SEW 6 pentru segmentul premium, unde capacitatea de presiune extremă justifică costuri mai mari. Aplicațiile care au cu adevărat nevoie de o capacitate de 630 de bari au alternative limitate, oferind Rexroth o poziție puternică în acea nișă.
Timpii de comutare mai rapidi ai M-SEW 6, în special timpul de deconectare de 10-15 ms, oferă un avantaj tangibil de siguranță în scenariile de oprire de urgență. Acea diferență de 45 ms între M-SEW 6 și D1SE ar putea determina dacă o mașină se oprește înainte de a provoca daune sau răni. Pentru aplicațiile critice din punct de vedere al siguranței, timpii de răspuns mai rapidi nu sunt doar caracteristici frumoase, ci sunt cerințe esențiale.
Înțelegerea compromisurilor
Alegerea unei supape de direcție M-SEW 6 înseamnă acceptarea anumitor limitări. Capacitatea de debit de 25 litri pe minut nu va satisface aplicațiile care necesită debite mari. Dezechilibrul de presiune inerent designului poppete înseamnă că solenoidul lucrează mai greu pentru a deschide supapa împotriva presiunii sistemului. Supapele cu clapetă acționate direct ating limitele practice în jurul intervalelor de debit și presiune pe care M-SEW 6 le atinge. Mărirea semnificativă ar necesita operarea pilot, ceea ce adaugă complexitate și costuri.
Cerințele de precizie de montare sunt mai stricte decât supapele cu bobină tipice. Nu vă puteți înșuruba supapa direcțională M-SEW 6 pe o suprafață brută și vă așteptați să se etanșeze la 630 bar. Distribuitorul sau subplaca necesită prelucrare adecvată pentru a îndeplini specificațiile de planeitate și finisare. Acest lucru adaugă costuri la sistemul general, dar oferă performanța zero scurgeri care justifică alegerea unei supape cu clapetă în primul rând.
Limitarea de monitorizare a poziției la versiunea de 630 bar contează în aplicațiile care necesită verificarea siguranței funcționale. Dacă analiza dvs. de siguranță determină că aveți nevoie de feedback de poziție pentru a dovedi că supapa este închisă, trebuie să acceptați limita de presiune de 420 bar. Acesta reprezintă un compromis ingineresc fundamental în care Rexroth a ales să nu compromită integritatea structurală necesară pentru 630 bar pentru a găzdui senzori.
A face alegerea potrivită pentru aplicația dvs
Dacă aplicația dumneavoastră necesită absolut zero scurgeri interne, supapa direcțională cu clapă M-SEW 6 aparține pe lista dumneavoastră scurtă. Dacă trebuie să mențineți presiunea peste 400 bar, opțiunile dvs. se îngustează considerabil și M-SEW 6 devine una dintre puținele opțiuni viabile în dimensiunea D03. Dacă răspunsul de deconectare rapidă contează pentru siguranță, timpul de comutare de 10-15 ms oferă avantaje reale. Dacă lucrați cu fluide biodegradabile sau rezistente la foc, opțiunea de etanșare FKM se ocupă de compatibilitatea pe care unele supape concurente nu o oferă.
În schimb, dacă aveți nevoie de debite mari de peste 30 de litri pe minut, supapa direcțională cu clapă M-SEW 6 nu va funcționa. Dacă aplicația dumneavoastră implică cicluri frecvente la debit și presiune maxime, ar trebui să evaluați cu atenție dacă supapa rămâne în limitele sale de performanță sau dacă aveți nevoie de inserții de accelerație pentru a gestiona condițiile. Dacă aveți nevoie de funcționalitate 4/2 cu cerințe complexe de comutare, o supapă cu bobină ar putea fi de fapt mai simplă, în ciuda caracteristicilor sale de scurgere.
Calculul costului total de proprietate favorizează supapa direcțională cu clapetă M-SEW 6 în aplicațiile în care timpul de nefuncționare este costisitor. Durata lungă de viață, uzura minimă și înlocuirea simplă a bobinei reduc costurile de întreținere și timpul de nefuncționare a sistemului. Prețul inițial de achiziție este mai mare decât robinetele standard, dar în aplicațiile critice în care fiabilitatea contează, acel cost premium este amortizat rapid.
Documentație tehnică și suport
Bosch Rexroth furnizează documentație tehnică cuprinzătoare pentru supapa direcțională M-SEW 6, inclusiv modele CAD în mai multe formate, desene dimensionale complete și curbe de performanță detaliate. Documentația specifică în mod clar toate cerințele de instalare, specificațiile inelelor O, valorile cuplului și informațiile despre compatibilitatea fluidelor. Respectarea exactă a acestor specificații este esențială pentru atingerea performanței nominale.
Supapa este conformă cu standardele de montare ISO 4401-03-02-0-05 și DIN 24340 Forma A, asigurând compatibilitatea cu colectoarele și plăcile suport standard din industrie. Această standardizare reduce riscul de integrare și face ca supapa direcțională cu clapete M-SEW 6 un înlocuitor simplu pentru alte supape D03 atunci când se modernizează un sistem pentru o performanță mai bună a scurgerilor.
Considerații finale
Supapa direcțională cu clapetă Bosch Rexroth M-SEW 6 reprezintă o soluție specializată pentru aplicații solicitante. Nu încearcă să fie totul pentru toate aplicațiile. În schimb, se concentrează pe realizarea unei lucrări excepțional de bine: asigurarea izolației fără scurgeri la presiuni de până la 630 bar într-un pachet D03 standardizat. Ingineria care face acest lucru posibil necesită atenție la detalii în timpul instalării și aplicării, dar oferă performanțe pe care pur și simplu supapele cu bobină convenționale nu le pot egala.
Pentru inginerii care lucrează la circuite de susținere a sarcinii, sisteme de siguranță sau aplicații de înaltă presiune, înțelegerea a ceea ce oferă supapa direcțională cu clapete M-SEW 6 ajută la alegerea în cunoștință de cauză a componentelor. Capacitățile supapei se aliniază cu cerințele specifice acolo unde punctele sale forte contează cel mai mult. Alegerea acestuia pentru aplicația potrivită oferă performanțe fiabile, fără scurgeri, care justifică poziționarea sa premium pe piață.
