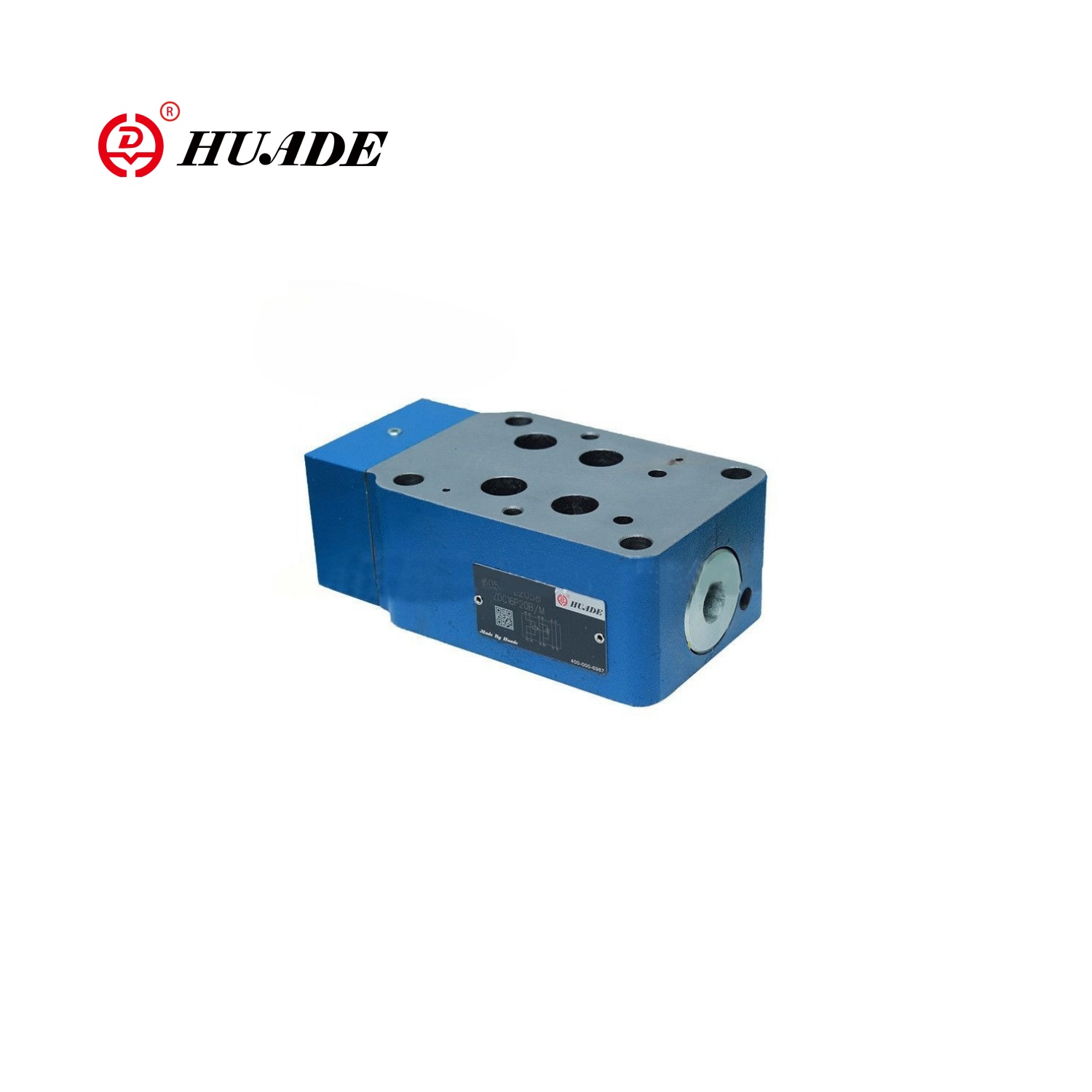

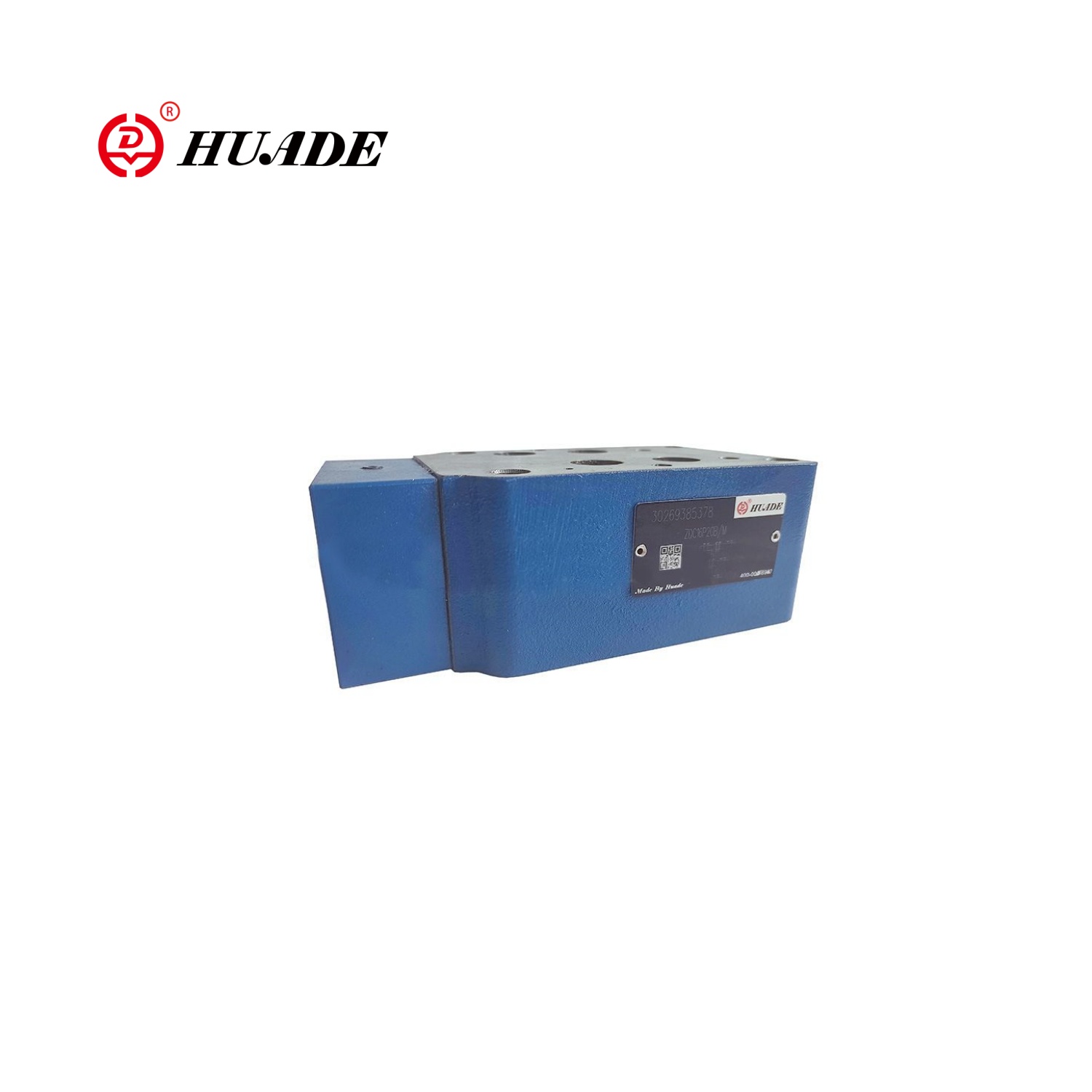

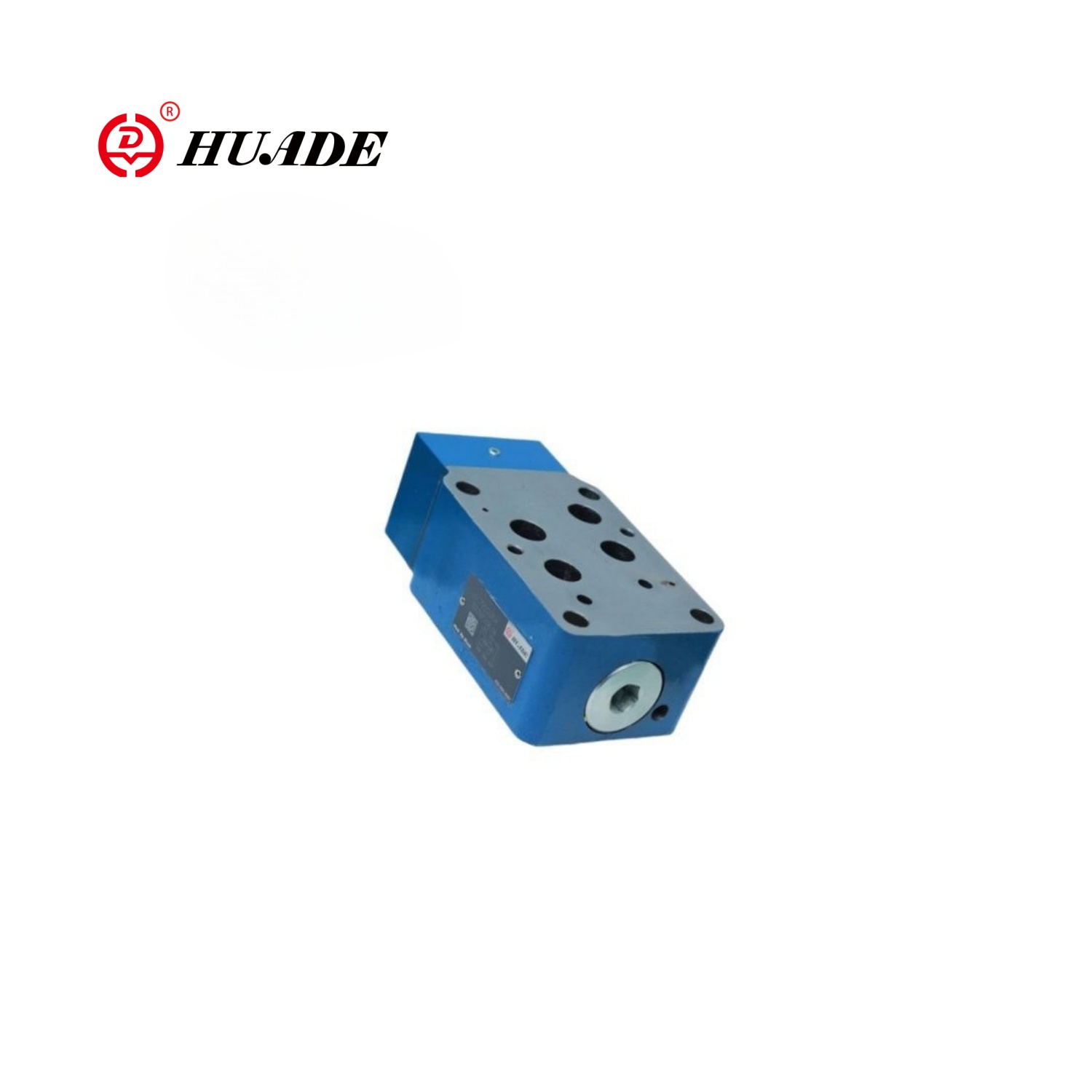

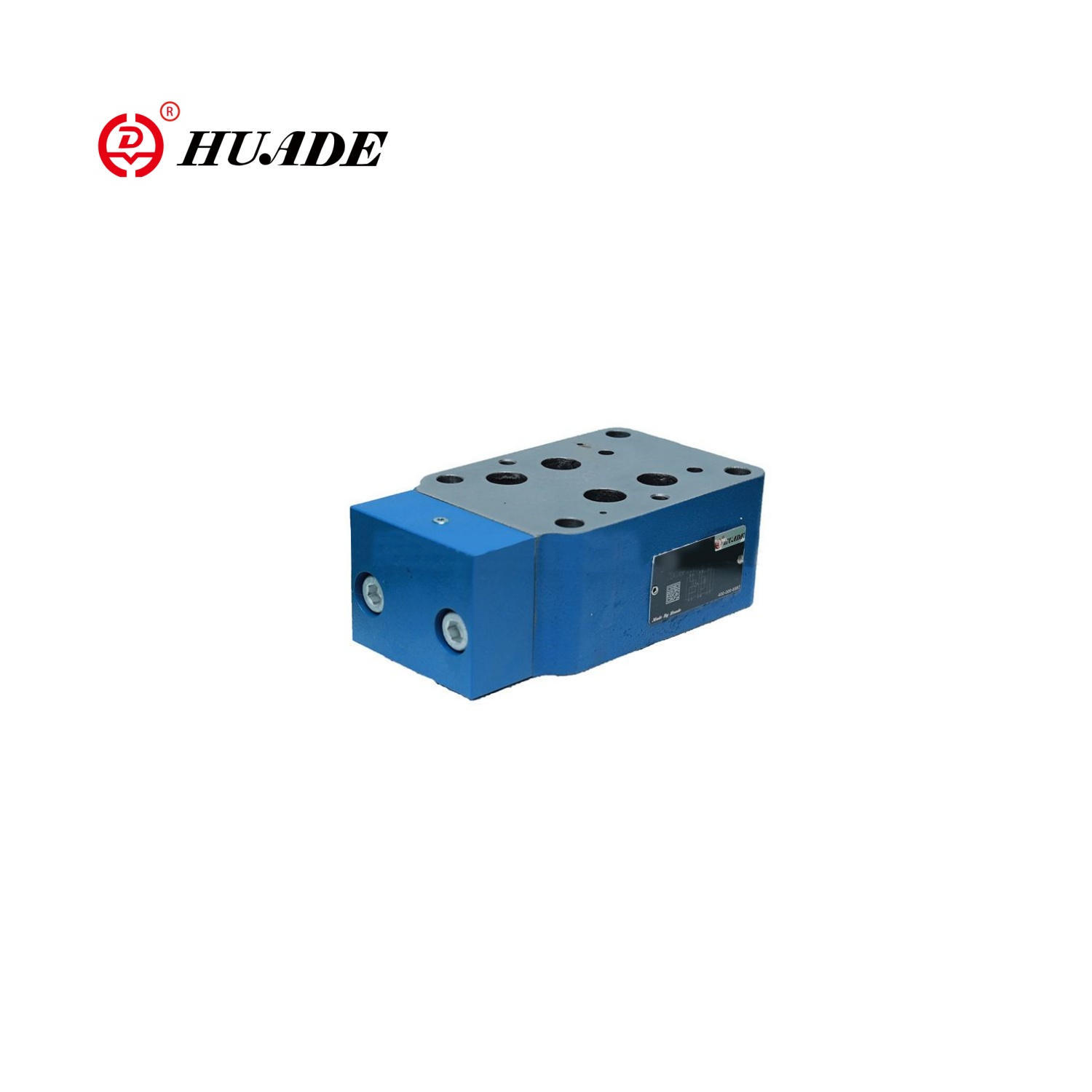

Contensorul de presiune ZDC de meter-in

Principiul de lucru al valvei ZDC se bazează pe mecanismul de accelerare și compensarea presiunii. Compensatorul de presiune de meter-in ZDC este de obicei utilizat împreună cu o supapă direcțională proporțională WRZ pentru a regla debitul prin controlul deschiderii portului de accelerație, utilizând în același timp compensatorul de presiune pentru a menține diferența de presiune înainte și după portul de accelerație constant, obținând astfel o compensare a sarcinii. Acest lucru face ca viteza actuatorului să nu fie afectată de modificările de încărcare, îmbunătățind stabilitatea și precizia controlului sistemului.

Parametrul produsului de concurs de presiune ZDC

Caracteristica produsului și aplicarea compensatorului de presiune ZDC de meter-in

Caracteristici:

▶ Compensarea sarcinii în portul P la A sau P la B printr-o supapă de transfer încorporată

▶ Versiunea cu 2 căi „P”

▶ Versiunea cu 3 direcții "P T" (NS10-25)

▶ Controlul fluxului atunci când lucrați împreună cu o supapă direcțională proporțională

Aplicație:

Compensatorul de presiune a meterului ZDC este utilizat pe scară largă în utilaje metalurgice, utilaje metalurgice, utilaje metalurgice.

Funcția și secțiunea Contenatorului de presiune ZDC

Valvele ZDC de compensare a presiunii de meter-in sunt compensatoare de presiune cu metru direct cu 2 sau 3 căi.

Sunt utilizate pentru compensarea sarcinii ca compensator de presiune în contor în canalul P.

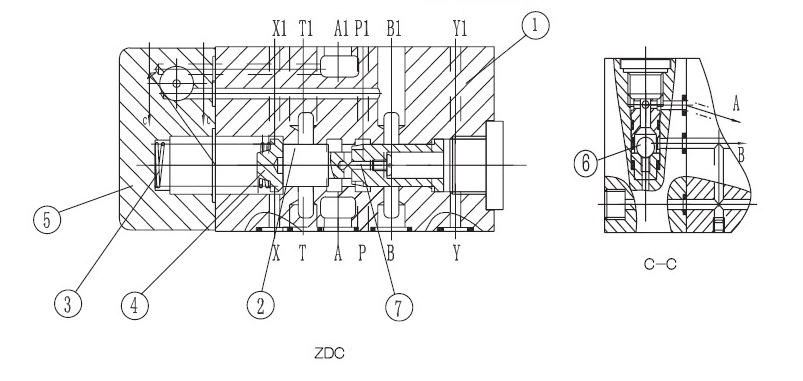

Aceste supape constau practic din carcasa (1), bobina de control (2), arcul de compresie (3) cu șaibă de primăvară (4) și capacul (5) cu supapa de transfer integrată (6).

Arcul de compresie (3) ține bobina de control (2) în poziția deschisă de la P1 la P, când diferența de presiune P1 la A1 sau P1 la B1 este mai mică de 1,0 MPa.

Dacă diferența de presiune depășește 1.o MPa, atunci bobina de control (2) este deplasată la stânga până când diferențialul de presiune este restaurat.

Structura Contensorul de presiune ZDC de meter-in

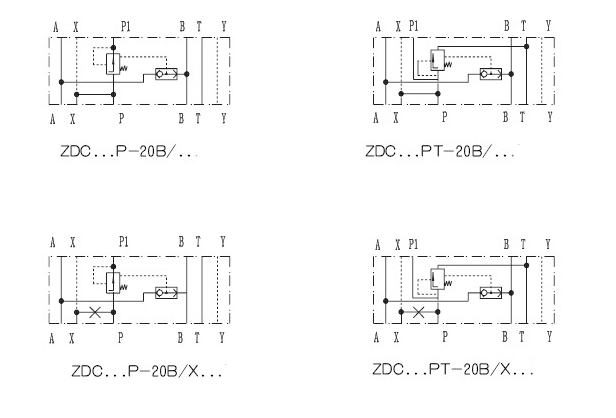

Simboluri ale compensatorului de presiune ZDC
