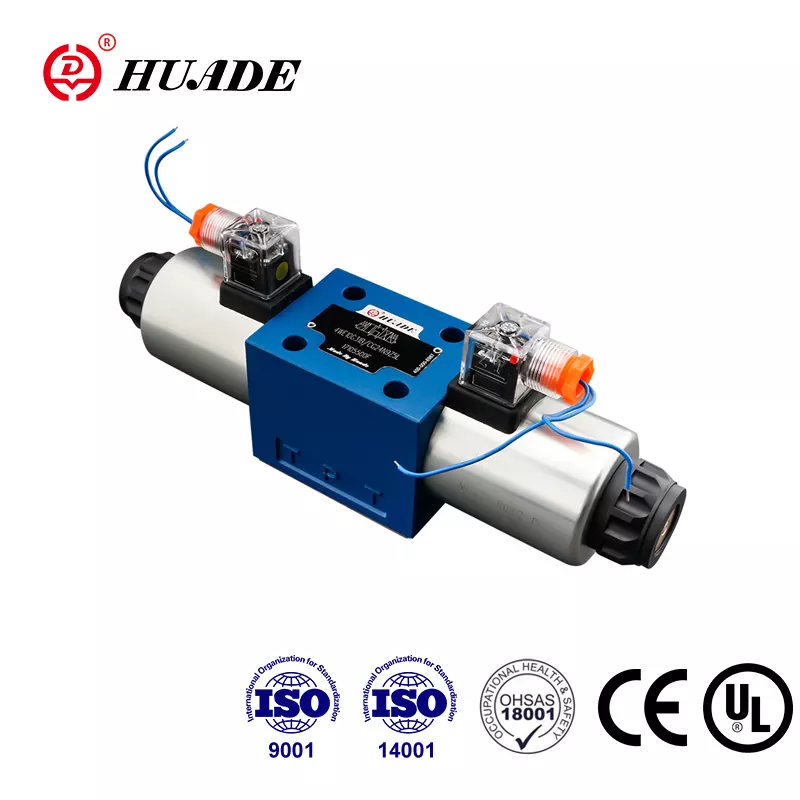

Aceste supape sunt peste tot în jurul nostru. Le veți găsi în excavatoare care săpă fundații, stivuitoare care mută cutii în depozite și chiar în sistemele de control a avioanelor. Fără aceste supape, mașinile grele ar fi imposibil de controlat.
Cum funcționează aceste supape?
Părțile Principale
Fiecare supapă hidraulică de control direcțională are trei părți cheie care lucrează împreună:
1. Corp de supapă
Corpul supapei este ca casa în care se întâmplă totul. De obicei, este fabricat din materiale puternice precum oțel sau aluminiu. În interior, există găuri găurite cu atenție numite porturi. Aceste porturi au nume speciale:
- Port P:Unde intră lichidul sub presiune
- Port T:Unde lichidul se întoarce în rezervor
- Porturi A și B:Unde merge fluidul pentru a mișca cilindrii sau motoarele
2. Element de control
Aceasta este partea în mișcare care direcționează de fapt fluidul. Există două tipuri principale:
Bobina:O piesă rotundă, glisantă, care arată ca un creion cu secțiuni mai largi. Pe măsură ce alunecă înainte și înapoi, deschide și închide diferite căi pentru fluid.
Păpuşă:O piesă în formă de con care funcționează ca un dop într-o sticlă. Se etanșează foarte etanș când este închis, dar se poate deschide pentru a lăsa fluidul să treacă.
3. Actuator
Acesta este ceea ce mișcă elementul de control. Tipurile comune includ:
- Arcuri care împing supapa înapoi într-o poziție sigură
- Solenoizi (magneți electrici) care se mișcă atunci când sunt alimentați
- Pârghii manuale pentru acționare manuală
- Comenzi pilot care folosesc presiunea proprie a sistemului
Cum curge fluidul
Să folosim un exemplu simplu cu un cilindru hidraulic:
Poziție neutră:Când supapa este în poziția de mijloc, cilindrul rămâne pe loc. În funcție de designul supapei, lichidul poate fi blocat sau lăsat să se întoarcă în rezervor.
Extindeți poziția:Supapa conectează orificiul de presiune (P) la orificiul A, trimițând fluid pentru a extinde cilindrul. În același timp, fluidul din cealaltă parte a cilindrului curge înapoi prin orificiul B către rezervor (T).
Poziția de retragere:Acum supapa se comută. Presiunea merge în orificiul B pentru a retrage cilindrul, în timp ce lichidul se întoarce din orificiul A în rezervor.
Tipuri de supape hidraulice de control direcțional
Prin design intern
Supape cu bobină
Acestea sunt cele mai frecvente tipuri. Bobina alunecă în interiorul corpului supapei pentru a crea căi de curgere diferite.
Puncte bune:
- Poate gestiona operațiuni complexe cu mai multe poziții
- Rezistență scăzută la curgerea fluidului
- Versatil și utilizat pe scară largă
Nu prea bine:
- Golurile mici permit scurgerii de lichid în interior
- Se poate bloca dacă lichidul este murdar
Supape cu clapetă
Acestea folosesc elemente în formă de con sau bilă care se etanșează etanș pe scaun.
Puncte bune:
- Aproape nicio scurgere internă
- Funcționează bine cu lichid murdar
- Excelent pentru a susține sarcini grele
Nu prea bine:
- Limitat la funcții simple de pornire/oprire
- Aveți nevoie de mai multă forță pentru a opera
După cum sunt operate
Supape manuale:Acționat manual folosind pârghii, butoane sau butoane. Simplu și de încredere, dar trebuie să fie cineva acolo pentru a le opera.
Electrovalve:Utilizați energie electrică pentru a funcționa. Acestea sunt perfecte pentru sistemele automate și pot fi controlate de computere.
Supape acționate pilot:Utilizați presiunea hidraulică proprie a sistemului pentru a deplasa supapa principală. Este ca și cum folosiți o supapă mică pentru a controla o supapă mare - excelent pentru aplicații cu debit mare.
Prin Control Precision
Supape de pornire/oprire:Întrerupătoare simple care sunt fie complet deschise, fie complet închise. Ca un întrerupător de lumină - este fie pornit, fie oprit.
Supape proporționale:Acestea se pot deschide parțial, ca un întrerupător pentru lumini. Cu cât creșteți mai mult semnalul de control, cu atât supapa se deschide mai mult. Acest lucru vă oferă un control fluid al vitezei.
servovalve:Cel mai precis tip, utilizat în aplicații care necesită un control extrem de precis, cum ar fi avioanele sau echipamentele de producție de precizie.
Caracteristici și specificații importante
Funcții de centru
Pentru supapele cu bobină, ceea ce se întâmplă în poziția neutră (centrală) este foarte important:
Centru închis:Toate porturile sunt blocate. Acest lucru blochează cilindrul pe loc, dar face ca pompa să funcționeze mai greu.
Centru deschis:Portul de presiune se conectează la rezervor. Acest lucru economisește energie, lăsând pompa să funcționeze fără presiune, dar cilindrul s-ar putea deplasa.
Centru tandem:Un compromis care economisește ceva energie, oferind în același timp o mai bună reținere a sarcinii.
Numerele cheie de performanță
- Evaluarea presiunii:Câtă presiune poate suporta supapa în siguranță. De obicei, măsurată în PSI sau bar.
- Debit:Cât lichid poate trece pe minut. De obicei, măsurată în galoane pe minut (GPM) sau litri pe minut.
- Timp de răspuns:Cât de repede reacționează supapa la un semnal de control. Important pentru aplicațiile care necesită mișcări rapide.
- Căderea de presiune:Câtă presiune se pierde pe măsură ce fluidul curge prin supapă. Mai jos este mai bine pentru eficiență.
Simboluri și standarde ale supapelor
Inginerii folosesc simboluri speciale pentru a arăta supapele în diagramele hidraulice. Aceste simboluri respectă standardele internaționale (ISO 1219), astfel încât inginerii din întreaga lume să le poată înțelege.
Un simbol de supapă arată:
- Casete reprezentând fiecare poziție
- Săgeți care arată căile de curgere
- Linii cu semne T care arată căi blocate
- Litere (P, T, A, B) care marchează porturile
- Simboluri pentru arcuri și solenoizi
De exemplu, o „supapă 4/3” înseamnă 4 porturi și 3 poziții.
Aplicații comune
Utilaje de constructii
Excavatoarele folosesc mai multe supape de control direcțional pentru a acționa independent brațul, brațul, cupa și șenile. Operatorii folosesc joystick-uri care trimit semnale către supapele proporționale pentru un control fără probleme.
Fabricarea
Liniile de asamblare folosesc aceste supape pentru a controla brațele robotizate, presele și sistemele de transport. Supapele acționate cu solenoid răspund la comenzile computerului pentru sincronizare precisă.
Agricultură
Tractoarele moderne folosesc blocuri de supape proporționale pentru a controla unelte precum plugurile și recoltatoarele. Unele sisteme se integrează chiar și cu GPS-ul pentru lucru automat pe teren.
Aerospațial
Avioanele folosesc servovalve extrem de fiabile pentru comenzile de zbor. Aceste supape trebuie să funcționeze perfect chiar și în condiții extreme.
Producători de top
Bosch Rexroth:Cunoscut pentru supapele de înaltă calitate cu electronică avansată și capabilități de monitorizare.
Parker Hannifin:Oferă o gamă largă de la supape industriale de bază până la supape pentru echipamente mobile specializate.
Eaton (Vickers):Renumit pentru supapele rezistente, care durează mult timp în condiții dificile.
Danfoss:Specializat în hidraulice mobile și sisteme eficiente din punct de vedere energetic.
HYDAC:Cunoscut pentru supape cu cartuș compact și soluții de colectoare personalizate.
Instalare și întreținere
Alegerea supapei potrivite
Luați în considerare acești factori:
- Cerințe de presiune și debit: potriviți nevoile sistemului dvs
- Tip de control: pornit/oprit pentru sarcini simple, proporțional pentru viteză variabilă
- Mediu: Alegeți etanșări și acoperiri potrivite condițiilor dumneavoastră
- Siguranță: selectați funcțiile centrale care asigură o funcționare sigură
Probleme și soluții comune
Supapa nu funcționează:
- Verificați conexiunile electrice ale electrovalvelor
- Verificați presiunea hidraulică adecvată pentru supapele acționate cu pilot
- Căutați obstacole mecanice
Funcționare lentă sau ertică:
- Curățați sau înlocuiți lichidul hidraulic murdar
- Verificați dacă există aer în sistem
- Inspectați componentele supapei uzate
Scurgeri externe:
- Înlocuiți garniturile și garniturile uzate
- Verificați planeitatea suprafeței de montare
- Verificați cuplul adecvat al șuruburilor
Cele mai bune practici
Instalare:
- Păstrați totul curat în timpul instalării
- Utilizați garnituri adecvate și compuși de etanșare
- Strângeți șuruburile la cuplurile specificate
Operare:
- Începeți cu presiune scăzută pentru a verifica funcția de bază
- Monitorizați temperatura și presiunea sistemului
- Păstrați lichidul hidraulic curat cu o filtrare adecvată
Întreţinere:
- Testați regulat funcționarea supapei
- Schimbați lichidul hidraulic conform programului
- Păstrați înregistrări detaliate de întreținere
Tendințe viitoare
Industria supapelor hidraulice continuă să evolueze:
Supape inteligente:Noile supape includ senzori și electronice care pot raporta starea și performanța lor. Acest lucru ajută la prezicerea când este nevoie de întreținere.
Eficiență energetică:Producătorii dezvoltă supape care risipesc mai puțină energie, contribuind la reducerea costurilor de operare și a impactului asupra mediului.
Integrare:Supapele devin din ce în ce mai compacte și integrate cu alte componente ale sistemului, reducând punctele de scurgere și timpul de instalare.
Control digital:Mai multe supape sunt proiectate să funcționeze cu sisteme de control digital și rețele Internet of Things (IoT).
Supapele hidraulice de control direcțional sunt componente esențiale care fac posibile mașinile moderne. De la simple supape de pornire/oprire la sisteme servo sofisticate, aceste dispozitive convertesc semnalele electrice sau mecanice în putere hidraulică controlată.
Înțelegerea modului în care funcționează aceste supape, a diferitelor lor tipuri și a modului de selectare și întreținere a acestora este crucială pentru oricine lucrează cu sisteme hidraulice. Pe măsură ce tehnologia avansează, aceste supape devin mai inteligente, mai eficiente și mai integrate cu sistemele de control digital.
Indiferent dacă operați echipamente grele, proiectați sisteme de automatizare sau întrețineți utilaje hidraulice, cunoștințele despre supapele de control direcțional vă vor ajuta să lucrați mai eficient și mai sigur.
Alegând supapa potrivită pentru aplicația dvs. și menținând-o în mod corespunzător, puteți asigura o funcționare fiabilă și o durată lungă de viață. Cheia este înțelegerea cerințelor sistemului dumneavoastră și potrivirea acestora cu tehnologia corespunzătoare a supapelor.
Nu uitați, dacă aveți îndoieli, consultați experții în sisteme hidraulice sau producătorii de supape. Acestea pot oferi îndrumări specifice pentru nevoile dvs. unice ale aplicației și vă pot ajuta să vă asigurați performanța optimă a sistemului.
