Atunci când lucrați cu sisteme hidraulice, alegerea supapei de control direcționale potrivite vă poate face sau distruge funcționarea. Supapa de control direcțională WMM 10 de la Bosch Rexroth a devenit o alegere populară în mediile industriale și din motive întemeiate. Această supapă acționată manual gestionează presiunea ridicată și debitele mari, menținând în același timp fiabilitatea greu de egalat.
Ce face ca WMM 10 să iasă în evidență
Supapa de control direcțională WMM 10 este proiectată pentru controlul manual al fluidului hidraulic în mașinile industriale. Ceea ce îl diferențiază este capacitatea sa de a gestiona o presiune de până la 315 bari la porturile P, A și B, cu debite care ajung la 160 de litri pe minut. Aceste numere contează deoarece permit supapei să controleze actuatoarele hidraulice mari fără a compromite timpul de răspuns sau precizia.
Supapa folosește un design simplu, dar eficient. Când mutați mânerul manual, acesta schimbă o bobină internă care redirecționează fluxul de fluid hidraulic. Această conexiune mecanică directă oferă operatorilor feedback și control imediat, ceea ce este deosebit de valoros în timpul instalării mașinii sau în situații de urgență. Timpul de comutare se încadrează de obicei între 10 și 45 de milisecunde, în funcție de vâscozitatea uleiului și de cât de multă forță aplicați mânerului.
Înțelegerea specificațiilor tehnice
Supapa de control direcțională WMM 10 urmează standardul de dimensionare NG10, cunoscut și ca D05 sau CETOP 5. Această standardizare înseamnă că supapa poate înlocui alte supape NG10 fără a modifica placa de montare. Supapa cântărește între 3,3 și 4,4 kilograme și poate fi instalată în orice poziție, oferindu-vă flexibilitate în proiectarea sistemului.
Un detaliu care este adesea trecut cu vederea este limita de presiune a portului de retur. În timp ce porturile de lucru pot suporta 315 bar, portul T (linia de retur) atinge maxim 160 bar. Această diferență contează atunci când vă proiectați circuitul hidraulic. Picurile de presiune ridicată din conducta de retur pot face ca bobina să se lipească sau să se miște în mod neașteptat, motiv pentru care mulți ingineri proiectează linii de retur de joasă presiune pentru sistemele care utilizează supapa de control direcțională WMM 10.
Forța de operare necesară pentru comutarea supapei depinde de configurație. Modelele cu retur prin arc au nevoie de 18 până la 20 Newtoni de forță, în timp ce versiunile cu blocare (marcate cu „F” în codul modelului) necesită 30 până la 40 Newtoni. Funcția de blocare blochează bobina în poziție, ceea ce este util atunci când trebuie să mențineți o setare a supapei fără a ține mânerul.
Cum să citiți codul modelului
Înțelegerea codului modelului vă ajută să comandați supapa potrivită. Un cod tipic precum 4WMM10E5X/F se descompune în componente specifice. „4” indică patru porturi, „WMM” arată că este o supapă cu pârghie acţionată manual, „10” se referă la dimensiunea NG10, „E” descrie configuraţia bobinei (în acest caz, toate porturile blocate în neutru), „5X” identifică seria componentelor, iar „F” înseamnă că are un mecanism de blocare.
Simbolul bobinei face o diferență reală în modul în care se comportă sistemul dumneavoastră. O bobină „E” blochează toate porturile în poziția neutră, ceea ce previne deplasarea dispozitivelor de acționare. O bobină „W” conectează toate porturile la rezervor în poziție neutră, ceea ce descarcă pompa și reduce acumularea de căldură. O bobină „J” creează un circuit în serie care este bun pentru funcționarea la viteză mică. Alegerea tipului de bobină greșit poate duce la probleme de performanță, așa că merită să vă acordați timp pentru a înțelege nevoile sistemului dvs.
Compatibilitate cu fluidul hidraulic
Supapa de control direcțională WMM 10 funcționează cu diverse fluide hidraulice, dar fiecare tip are cerințe specifice. Uleiurile minerale standard, cum ar fi HL sau HLP, funcționează fie cu etanșări NBR, fie FKM și funcționează normal pe întregul interval de presiune. Opțiunile biodegradabile, cum ar fi fluidele HETG, folosesc și etanșări NBR sau FKM, în timp ce fluidele HEES au nevoie în mod specific de etanșări FKM.
Fluidele rezistente la foc (HFC) care conțin apă prezintă provocări speciale. Când utilizați fluide HFC cu supapa de control direcțională WMM 10, trebuie să limitați diferența de presiune la 50 bari în loc de 315 bari obișnuiți. Durata de viață estimată a supapei scade, de asemenea, cu 50 până la 100 la sută cu fluide HFC. De asemenea, trebuie să preîncărcați portul de retur la aproximativ 20% din diferența de presiune de lucru pentru a preveni cavitația. Aceste cerințe suplimentare măresc costul total de proprietate, deci luați în considerare acest lucru în decizia dvs. dacă luați în considerare fluidele HFC.
Intervalele de temperatură de funcționare variază în funcție de materialul de etanșare. Garniturile NBR funcționează de la negativ 30 până la pozitiv 80 de grade Celsius pentru fluidul în sine, în timp ce temperatura ambiantă ar trebui să rămână între negativ și 70 de grade Celsius. Garniturile FKM oferă intervale ușor diferite, de la negativ 20 până la pozitiv 80 de grade Celsius pentru temperatura fluidului.
Păstrarea sistemului dvs. curat
Curățarea uleiului face o diferență enormă în performanța supapei. Supapa de control direcțională WMM 10 necesită curățarea fluidului de ISO 4406 Clasa 20/18/15 sau mai bună. Acest lucru ar putea părea exagerat tehnic, dar contaminarea este principala cauză a blocării bobinei în supapele acționate manual. Chiar și particulele mici se pot bloca între bobină și orificiu, ceea ce face ca supapa să se blocheze sau să se miște încet.
Instalarea unui sistem de filtrare de înaltă calitate dă roade pe termen lung. Timpul mediu până la defecțiunea periculoasă (MTTFd) al supapei ajunge la 150 de ani în condiții curate, ceea ce arată că supapa în sine este extrem de fiabilă. Majoritatea defecțiunilor se datorează unor factori externi, cum ar fi uleiul contaminat, instalarea necorespunzătoare sau funcționarea în afara intervalului de presiune specificat.
Probleme comune și soluții
Lipirea bobinei este cea mai frecventă problemă cu supapa de control direcțională WMM 10. Acest lucru se întâmplă de obicei atunci când particulele se acumulează în jurul bobinei sau când funcționează la temperaturi scăzute cu ulei cu vâscozitate ridicată. Soluția implică menținerea curățeniei corespunzătoare a uleiului și asigurarea vâscozității fluidului hidraulic în intervalul de 2,8 până la 500 de milimetri pătrați pe secundă.
Mișcarea neașteptată a bobinei în versiunile cu blocare poate apărea atunci când vârfurile de presiune din linia de retur depășesc forța de reținere de 30 până la 40 Newton. Acest lucru creează un risc de siguranță deoarece supapa s-ar putea schimba poziția fără intervenția operatorului. Adăugarea unei supape de reținere în conducta de retur sau proiectarea unui circuit separat de retur de joasă presiune rezolvă această problemă.
Scurgerile de etanșare se dezvoltă în timp pe măsură ce etanșările se uzează de la funcționarea normală. Inspecția regulată detectează acest lucru devreme, înainte ca scurgerile mici să devină probleme majore. Când înlocuiți garniturile, asigurați-vă că potriviți materialul de etanșare cu tipul dvs. de fluid hidraulic.
Prețuri și alternative

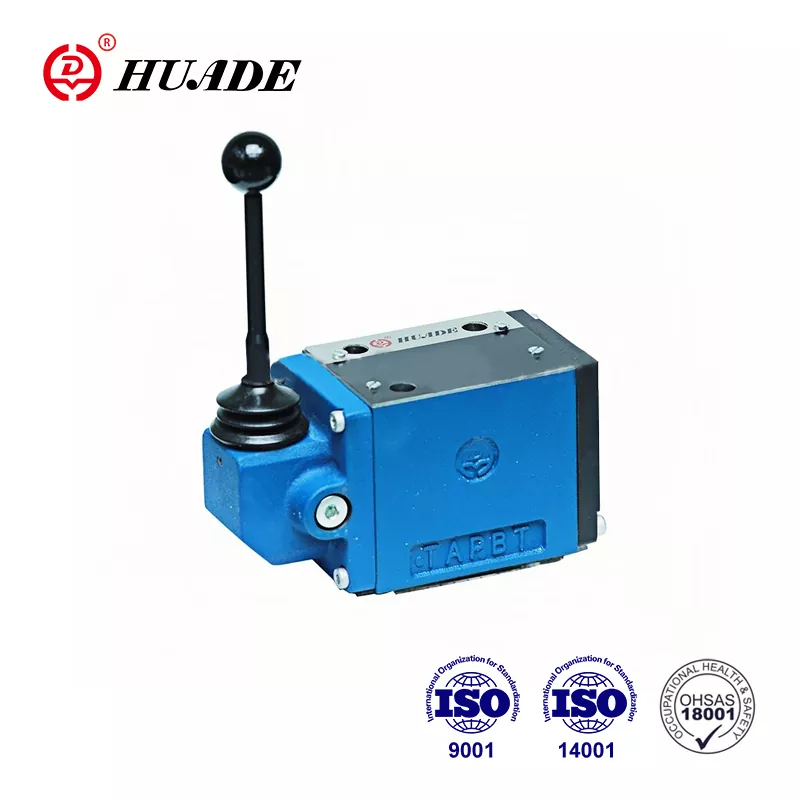

Supapa de control direcțională WMM 10 de la Bosch Rexroth costă de obicei între 1.091 USD și 1.114 USD pentru piesele OEM. Acest preț reflectă calitatea ingineriei și certificarea care vine cu marca Rexroth. Alternativele cu costuri mai mici de la producători precum Huade variază de la 38 USD la 132 USD și pretind compatibilitatea NG10, dar acestea vin cu riscuri.
Producătorii chinezi produc supape similare din punct de vedere funcțional la prețuri mult mai mici. Huade oferă un echivalent WMM 10 care corespunde specificațiilor de bază de presiune de 315 bar și debit de 160 litri pe minut. Întrebarea devine dacă economiile de costuri justifică riscurile potențiale în precizie, calitatea documentației și suport pe termen lung.
Când comparați alternativele, acordați o atenție deosebită specificațiilor reale, mai degrabă decât doar numărul modelului. Unele supape NG6 folosesc convenții de denumire similare, dar gestionează doar 80 de litri pe minut, ceea ce ar bloca sistemul dumneavoastră. Verificați dacă orice alternativă oferă cu adevărat capacitatea de 160 de litri pe minut care face ca supapa de control direcțională WMM 10 să fie potrivită pentru actuatoare mai mari.
Cele mai bune practici de instalare
Instalarea corectă a supapei de control direcțional WMM 10 începe cu suprafața de montare. Supapa se montează pe o placă secundară care respectă standardele DIN 24340 A sau ISO 4401-05-04-0-05. Strângeți șuruburile de montare conform specificațiilor și utilizați etanșările corecte între supapă și subplacă. Chiar și micile greșeli de instalare pot duce la scurgeri interne sau la o performanță redusă.
Dimensiunea țevilor contează mai mult decât își dau seama mulți oameni. Când debitele se apropie de 160 de litri pe minut, conductele subdimensionate creează căderi excesive de presiune și acumulare de căldură. Linia de retur are nevoie în special de o dimensionare adecvată datorită presiunii mai scăzute pe racordul T.
Pentru sistemele cu debite tranzitorii mari, instalarea unui cartuș de accelerație în canalul P previne undele de șoc și cavitația. Un cartuș B08 cu un orificiu de 0,8 milimetri oferă un bun punct de plecare, deși aplicația dvs. specifică ar putea necesita ajustare. Acest mic adaos protejează în mod semnificativ durata de viață a supapei în sistemele cu modificări bruște de sarcină.
Strategia de întreținere
O abordare proactivă de întreținere maximizează durata de viață potențială de 150 de ani a supapei de control direcțional WMM 10. Analizele regulate ale uleiului detectează problemele de contaminare înainte de a deteriora supapa. Testarea ar trebui să includă numărul de particule, vâscozitatea și conținutul de umiditate la minimum.
Intervalele de înlocuire a filtrului depind de mediul dumneavoastră de operare și de rata de contaminare. Mediile cu mult praf ar putea necesita schimbări lunare ale filtrului, în timp ce setările industriale curate ar putea dura câteva luni. Nu așteptați să se declanșeze alarmele de presiune diferențială înainte de a schimba filtrele, deoarece s-ar putea să fi avut deja unele daune.
Înlocuirea garniturii urmează un program previzibil bazat pe orele de funcționare și ciclurile de presiune. Păstrarea la îndemână a truselor de etanșare de rezervă reduce timpul de nefuncționare atunci când este necesară înlocuirea. Documentați-vă activitățile de întreținere pentru a stabili modele care vă ajută să anticipați nevoile viitoare.
Când să alegeți WMM 10
Supapa de control direcțională WMM 10 excelează în aplicațiile în care controlul manual oferă avantaje față de acționarea electrică. Procedurile de configurare a mașinii beneficiază adesea de senzația directă și răspunsul imediat al supapelor manuale. Sistemele de anulare de urgență favorizează și supapele manuale, deoarece funcționează chiar și în timpul defecțiunilor electrice.
Echipamentele mari de construcții, mașinile-unelte și presele reprezintă aplicații tipice pentru WMM 10. Combinația dintre capacitatea de presiune ridicată și debitul ridicat face față cerințelor cilindrilor și motoarelor hidraulice mari. Opțiunea de blocare funcționează bine pentru poziționarea aplicațiilor în care trebuie să blocați o setare în timp ce vă ocupați de alte sarcini.
Cu toate acestea, supapa nu este ideală pentru fiecare situație. Sistemele automate care necesită control de la distanță ar trebui să utilizeze supape acționate electric. Aplicațiile care necesită un control precis al debitului dincolo de simpla comutare pornit-oprit ar putea avea nevoie de supape proporționale. Înțelegerea acestor limitări vă ajută să alegeți supapa potrivită pentru nevoile dumneavoastră specifice.
Considerații finale
Supapa de control direcțională WMM 10 reprezintă o tehnologie hidraulică matură care oferă performanțe fiabile atunci când este aplicată corect. Presiunea sa de 315 bari și capacitatea de debit de 160 litri pe minut îl plasează printre cele mai capabile supape manuale din clasa de mărime NG10. Cifra MTTFd de 150 de ani reflectă o inginerie solidă, deși realizarea acestui lucru necesită atenție la curățenia sistemului și întreținerea corespunzătoare.
Când proiectați un sistem nou sau înlocuiți o supapă existentă, concentrați-vă pe potrivirea capacităților supapei la cerințele dvs. reale. Nu presupuneți că specificațiile mai înalte înseamnă întotdeauna performanțe mai bune. O supapă de control direcțională WMM 10, dimensionată și întreținută corespunzător, va dura mai mult decât mașinile pe care le controlează.
Decizia între OEM și furnizorii alternativi depinde în cele din urmă de toleranța dumneavoastră la risc și de calculul costului total. Diferențele inițiale de preț par atractive, dar țin cont de valoarea suportului tehnic, calitatea documentației și acoperirea garanției. Pentru aplicațiile critice în care timpul de nefuncționare implică costuri mari, opțiunea OEM are de obicei sens financiar, în ciuda prețului inițial mai mare.
Înțelegerea detaliilor tehnice ale supapei de control direcțional WMM 10 vă ajută să luați decizii informate cu privire la specificații, instalare și întreținere. Aceste cunoștințe se traduce direct într-o performanță mai bună a sistemului și o durată de viață mai lungă a componentelor, ceea ce în cele din urmă vă îmbunătățește rezultatul final.
