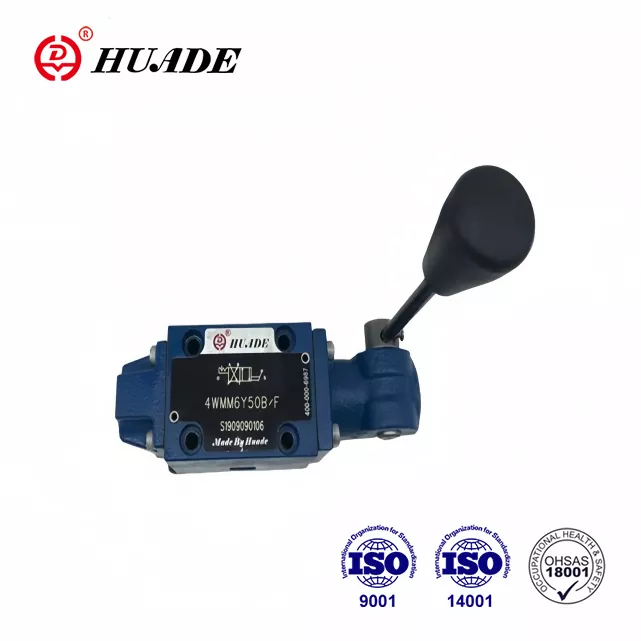

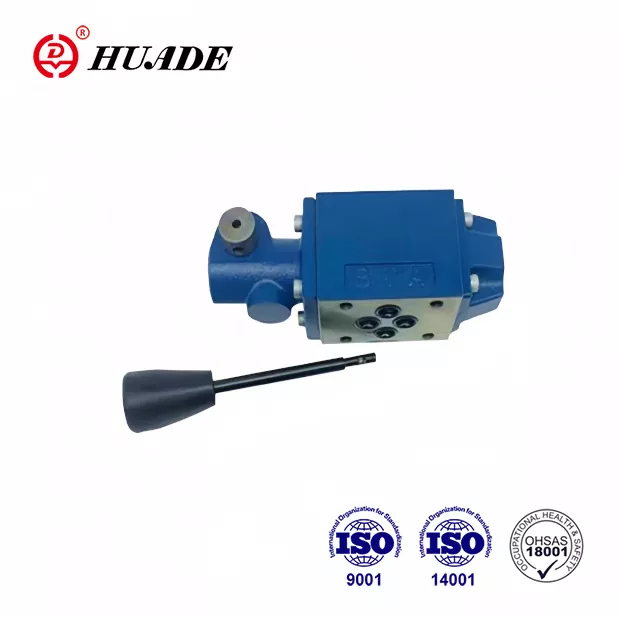

Supapă de control direcțională WMM 6

• Caracteristici ale produsului: acționare a pârghiei de mână, design compatibil cu rexroth, opțiuni de returnare/returnare de primăvară
• Specificații: dimensiune 6/10/16/25, presiune maximă 31,5-35 MPa, debit 60-450 L/min
• Aplicații: utilaje pentru construcții, echipamente chimice, sisteme industriale

Trimite o anchetă Descărcare PDF

Descriere produs

Valvele WMM 6 pot înlocui complet pot înlocui același model de Rexroth® din cauza a două experiențe de cooperare pe termen lung între Huade și Rexroth. Prețul Huade® WMM 6 este mai rezonabil. Este competitiv, cu o calitate bună și un preț mai mic. Huade operează mai mult de 750 de echipamente de producție importate din SUA, Japonia, Germania și Elveția. Acesta pune un stres deosebit asupra calității cu un sistem de testare foarte strict. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Este un brand național de încredere în China. Valvele hidraulice ale lui Huade sunt utilizate pe scară largă în industria militară și în alte domenii din cauza performanței superioare.

Parametrul produsului supapei de control direcționale WMM 6

Date tehnice (pentru aplicații în afara acestor parametri. Vă rugăm să ne consultați!)
Dimensiune		6	10	16	25
Maxim presiunea de lucru	Port A. B. P (㎫)	la 31.5		la 35
	Port t (㎫)	la 16	la 15	la 25	la 25
Fluxul maxim (L/min)		la 60	la 100	la 300	la 450
Secțiunea transversală a fluxului (poziția de control 0)		Pentru simbolul Q, 6% din secțiunea transversală nominală pentru simbolul w, 3% din secțiunea nominală		pentru simbolul Q, V, 16% din secțiunea transversală nominală pentru simbolul w, 3% din secțiunea nominală

Fluid sub presiune		Uleiuri minerale (pentru sigiliul NBR) sau Ester fosfat (pentru sigiliul FPM)
Intervalul de temperatură al lichidului sub presiune （℃）		-30 ～+80
Interval de vâscozitate (MM2/S)		2,8 până la 500
Greutate (kg)		aprox.1.4	aprox.3.3	aprox.8	aprox.17
Controlează puterea de pe mâner (n)		fără presiunea de retur aprox.20 fără presiunea de retur aprox.30	cu reținere aprox.16 ~ 23 fără reținere aprox.20 ~ 27	aprox.75	aprox.120

Caracteristica produsului și aplicarea supapei de control direcționale WMM 6

Caracteristici:

▶ Supapă de bobină direcțională acționată direct cu maneta de mână

▶ cu returnare de primăvară sau reținere, opțional

▶ Pentru montarea subplate

▶ Dimensiuni mici, capacitate mare de curgere și fiabilitate bună

▶ Modelul de portare la DIN 24 340 Forma A, ISO 4401 și CETOP - RP 121H

Aplicație:

Tipul supapei direcționale WMM 6 poate fi utilizat împreună cu alte supape de sandwich de aceeași dimensiune. Este utilizat pe scară largă în utilaje de construcție, utilaje chimice, utilaje industriale ușoare, locomotive și alte industrii.

Funcții, secțiune și simboluri ale supapei de control direcționale WMM 6

Valvele direcționale WMM 6 sunt supape de bobină direcționale acționate de mână. Controlează pornirea, oprirea și direcția unui flux.

Valvele direcționale cuprind practic o carcasă, lever de mână, piscina de control ③, precum și una sau două arcuri de întoarcere④. În condiții neperminate, bobina de control este ținută în neutru sau în poziția sa inițială de arcurile de întoarcere ④. Spool -ul de control este acționat prin maneta de mână ②, aceasta acționează printr -o îmbinare și pinul direct pe bobina de control ③. Prin urmare, bobina este mutată din poziția sa de odihnă în poziția sa comutată necesară. După ce maneta de mână ② a fost returnată în poziția comutată zero, bobina ③ este returnată în poziția neutră prin arcurile de întoarcere ④.

Tip 4wmm ../ F .. (cu detent)

Aceste supape sunt fie supape de control direcționale de 2 sau 3 poziții, care sunt echipate cu un detent, care funcționează în toate pozițiile comutate

Vedere tăiată de tip WMM 6

CHROTTLE CARTRIGE
