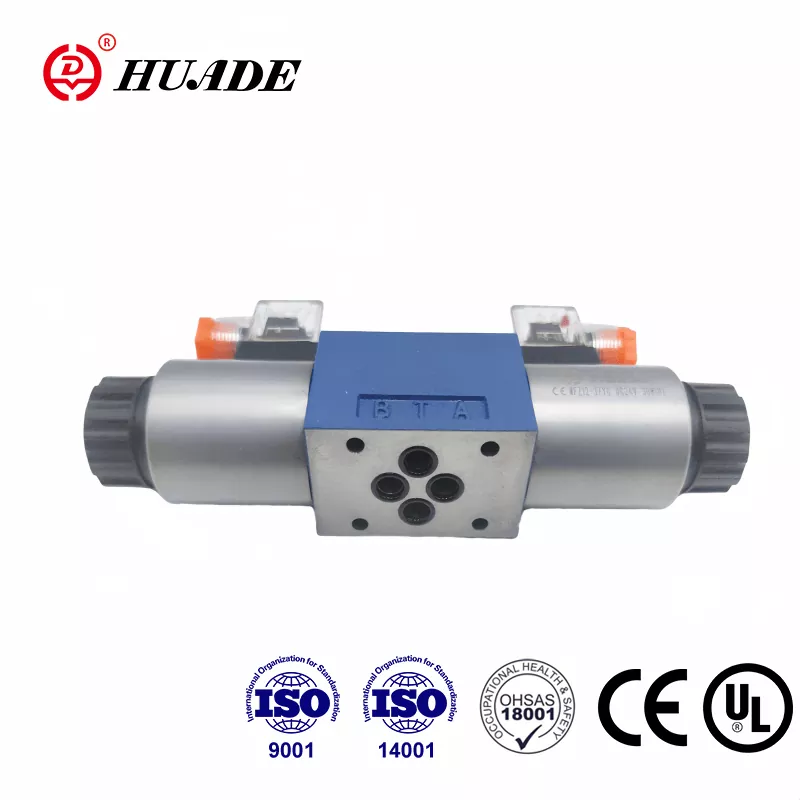

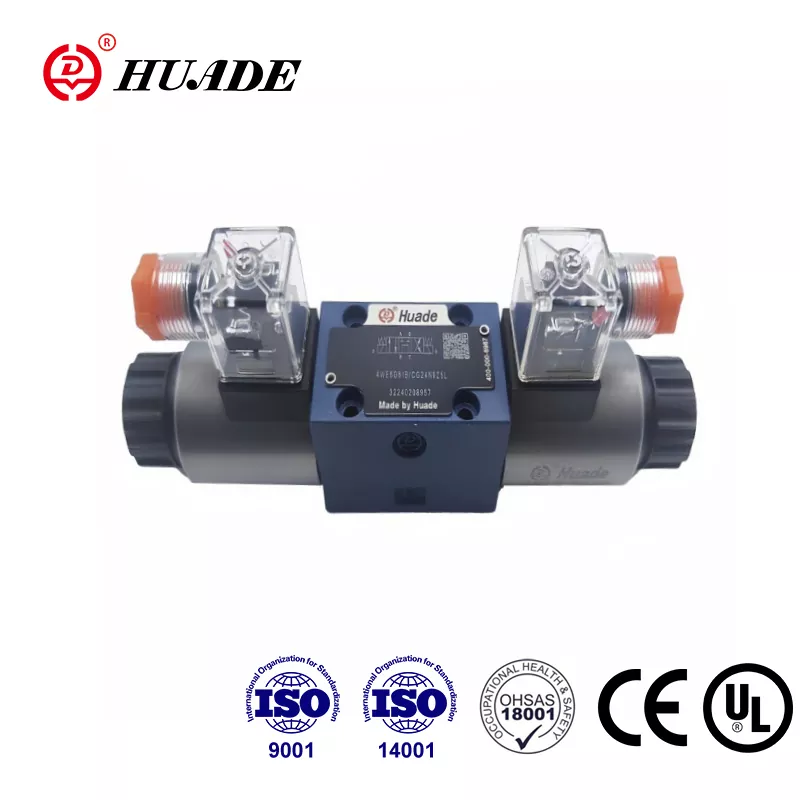

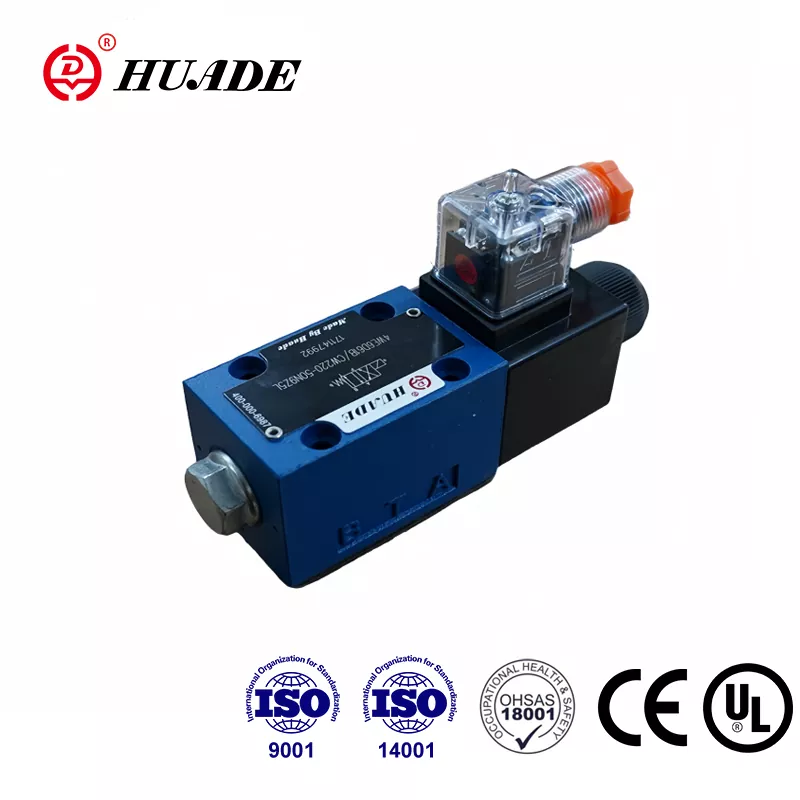

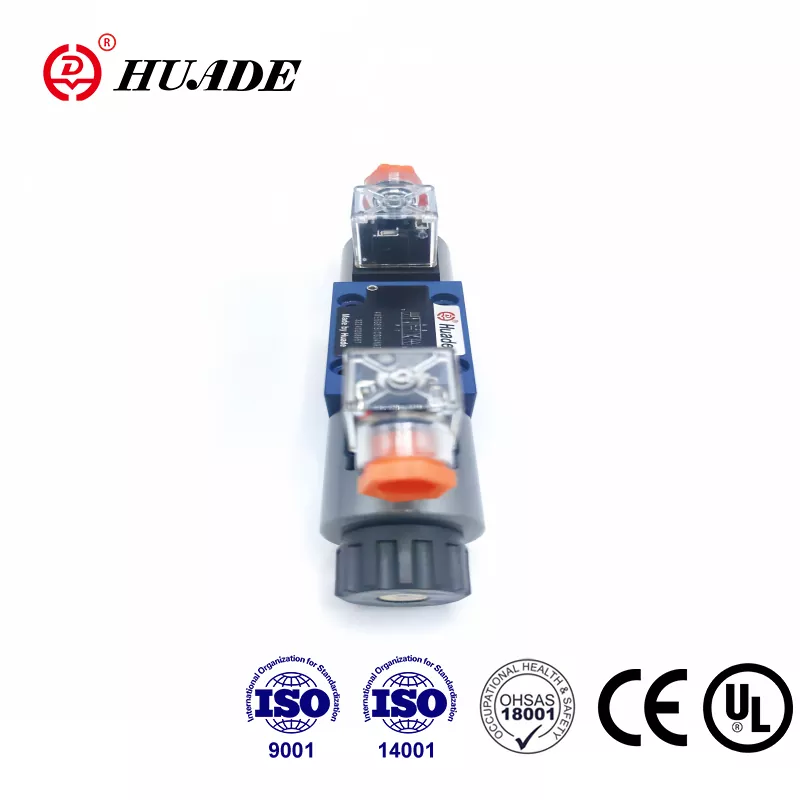

Beijing Huade Hydraulic Industrial Group este o companie renumită de stat specializată în proiectarea, fabricarea și service-ul de supape și echipamente hidraulice. Electrovalva direcțională Huade® 4WE 6 J poate înlocui același model oferit de Rexroth datorită cooperării de două ori pe termen lung cu Rexroth din 1979. Electrovalva direcțională seria WE 6 a trecut certificarea CE. Huade pune mare accent pe calitate pentru a se asigura că fiecare supapă direcțională are performanțe superioare. Sistemul de management al cercetării și dezvoltării și al producției îndeplinește ISO9001, ISO14001 și ISO45001. Supapele hidraulice Huade® sunt utilizate pe scară largă în industria militară și în alte domenii din China datorită performanței stabile. Este un brand național de încredere în China.
|
Hidraulic |
|||
|
Presiune max.de operare Porturi A,B,P (Mpa) |
până la 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
cu simbolurile A și B, portul T trebuie utilizat ca port de scurgere |
|||
|
Debit max. (L/min) |
80(-);60(～) |
||
|
Fluid sub presiune |
Uleiuri minerale sau ester fosfatic |
||
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
||
|
Interval de temperatură a fluidului sub presiune （℃） |
-30~+80 |
||
|
Gradul de contaminare |
Gradul maxim admis de contaminare a fluidului hidraulic conform NAS 1638 clasa9. |
||
|
Electric |
|||
|
Tip de tensiune |
DC |
AC 50/60Hz |
|
|
Tensiuni disponibile (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consum de energie (W) |
30 |
||
|
Puterea de reținere (VA) |
- |
50 |
|
|
Putere de pornire (VA) |
- |
220 |
|
|
Datoria |
continuu |
||
|
Timp de comutare la IS0 6403 |
PORNIT (ms) |
25 până la 45 |
10 până la 20 |
|
OFF (ms) |
10 până la 25 |
15 până la 40 |
|
|
Protecție la DIN |
IP 65 |
||
|
Frecvența de comutare (cicluri/h) |
pana la 15000 |
până la 7200 |
|
|
În cazul conexiunilor electrice, conductorul de protecție (PE) |
|||
Caracteristici:
▶ Vană direcțională acționată direct cu solenoid, versiune de înaltă performanță
▶ Solenoizi DC sau AC cu pin umed cu bobină detașabilă
▶ Control manual, opțional
▶ Bobina electromagnetică poate fi rotită la 90°
▶ Nu este necesară deschiderea camerei etanșe la presiune la schimbarea bobinei
▶ Conexiuni electrice fie ca conexiuni individuale sau centrale
▶ Model de portare la Din 24 340 forma A, ISO 4401 și CETOP - RP 121H
Aplicație:
Supapele direcționale acționate cu solenoid de tip 4WE 6 J controlează pornirea, oprirea și direcția unui fluid.
În esență, supapele de control direcțional 4WE 6 constau din carcasă (1), unul sau doi solenoizi (2), bobină de comandă (3) și unul sau două arcuri de retur (4). În starea dezactivată, bobina de comandă (3) este menținută în poziția neutră sau inițială prin intermediul arcurilor de retur (4) (cu excepția bobinelor de impuls). . Forța solenoizilor (2) acționează prin pistonul (5) pe bobina de comandă (3) și o împinge din poziția sa neutră în poziția finală dorită. Acest lucru oferă flux liber de la P la A și B la T sau P la B și A la T.
Când solenoidul (2) este scos de sub tensiune, bobina de comandă (3) este readusă în poziția sa neutră prin intermediul arcurilor de retur (4).
O comandă manuală opțională (6), permite mișcarea bobinei de comandă (3) fără a alimenta solenoidul.
Diagrama structurii seriei WE 6 61B
