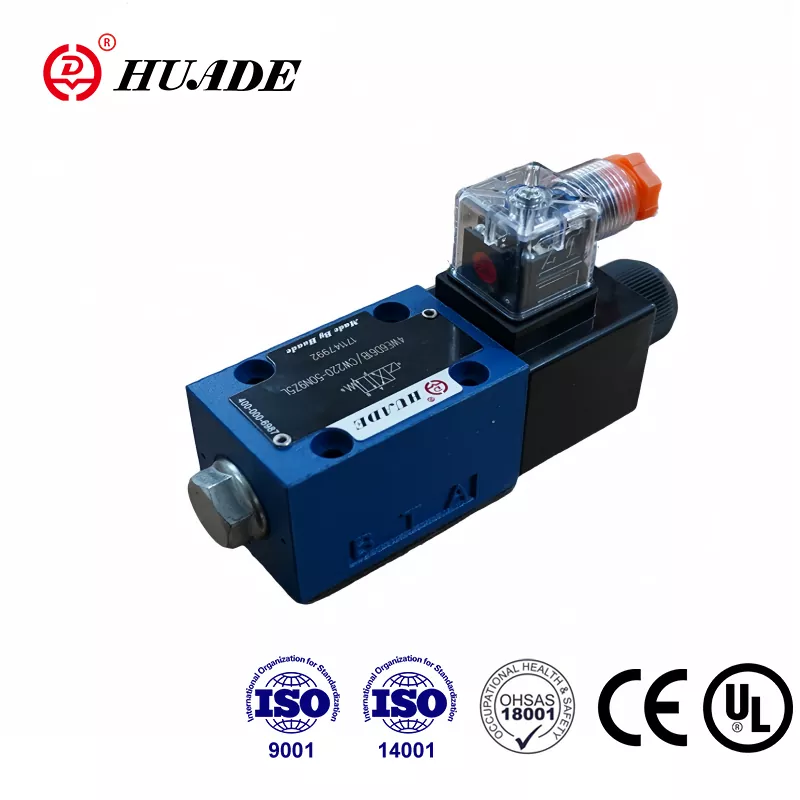

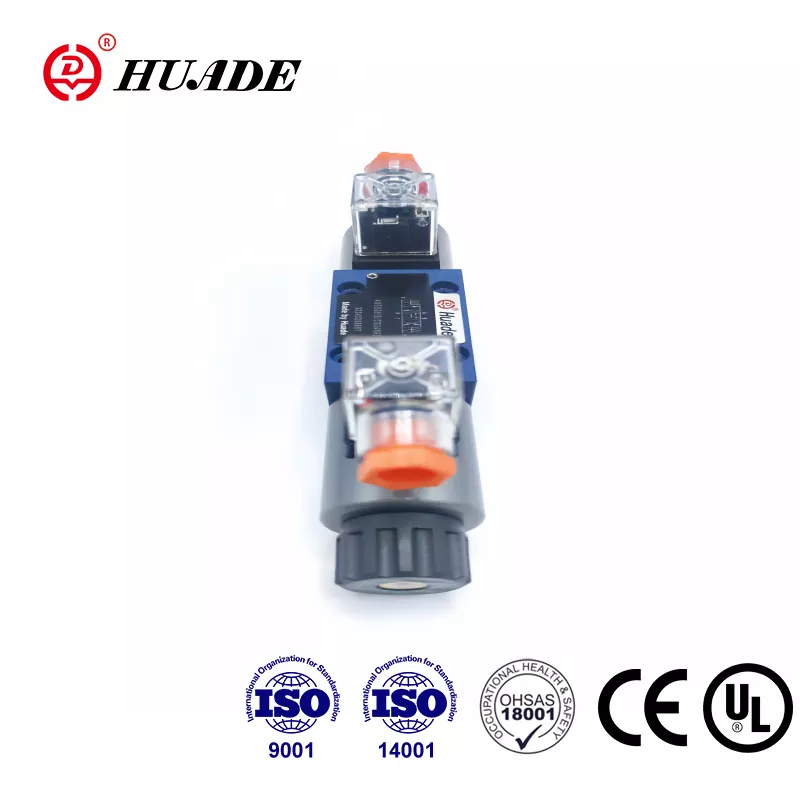

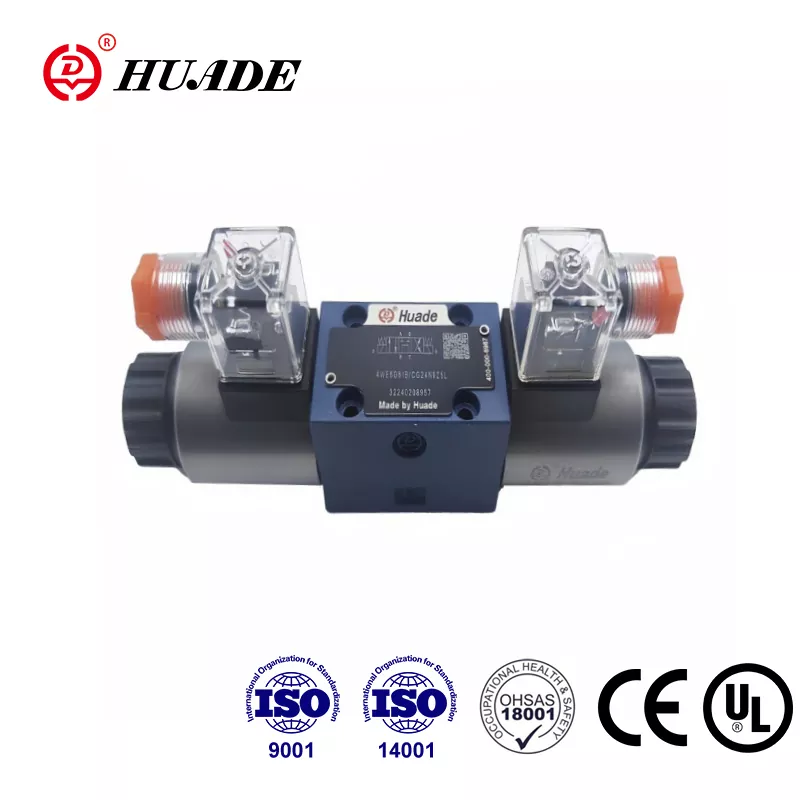

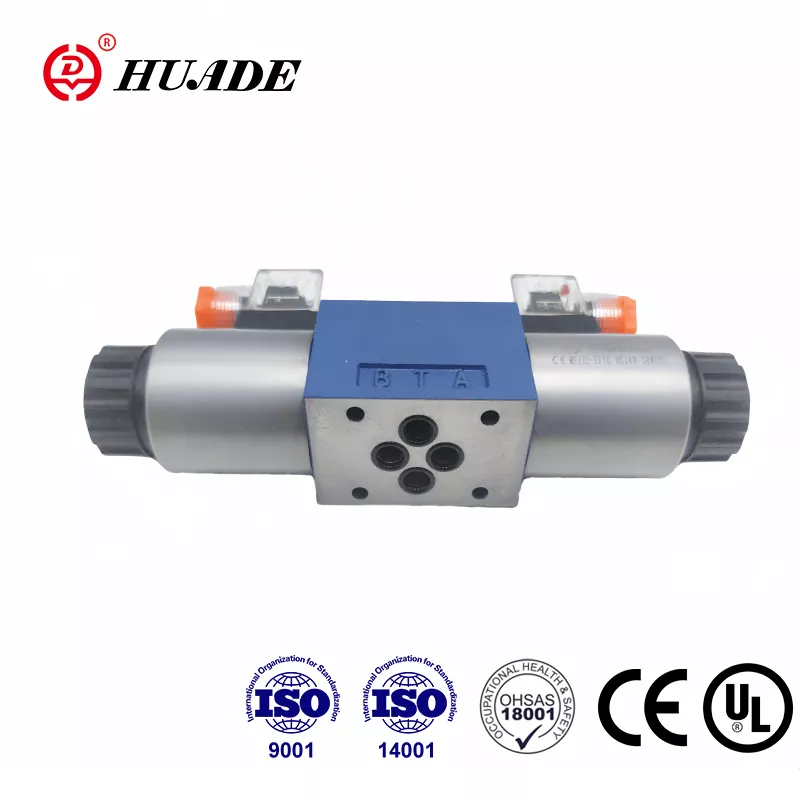

Supapă de control direcțională 4we 6 e pentru Rexroth

• Caracteristici ale produsului: funcționare solenoidă directă, design compatibil cu rexroth, solenoide cu pin umed cu bobină detașabilă
• Specificații: seria 4we6e, presiune de până la 35MPa, flux maxim de 80L/min, opțiuni de tensiune DC/AC
• Aplicații: utilaje de inginerie, metalurgie, mașini -unelte, construcții navale, aerospațial, tranzit feroviar

Trimite o anchetă Descărcare PDF

Descriere produs

Înființată printr -un parteneriat strategic între guvernele chineze și germane în 1979, Huade a fost un brand de excepție în industria hidraulică chineză. Valva de bobină direcțională Huade® tip 4we 6 E este o alternativă accesibilă la același model oferit de Rexroth. Huade pune un mare stres asupra calității pentru a se asigura că fiecare supapă direcțională are performanțe superioare. Seria de supapă direcțională a solenoidului a trecut certificarea CE. Acest tip de robinet direcțional se vinde bine. Supapele vor fi ambalate în cutii standard cu etichete anti-contorizare. Fabrica a trecut cele trei certificări majore ale sistemului de gestionare a calității, managementul mediului și managementul sănătății și securității în muncă. Valvele hidraulice Huade® sunt utilizate pe scară largă în utilaje de inginerie și construcții, metalurgie, mașini -unelte, protecție asupra mediului, construcții navale, aerospațial, tranzit feroviar, petrol și petrochimie, industrie militară și alte domenii.

Parametrul produsului supapei de control direcțional 4we 6 e pentru rexroth

Hidraulic
Max. Porturi de presiune care operează A, B, P (㎫)		până la 35.0
Port t (㎫)		21 (-); 16 (～)
		Cu simbolurile A și B, portul T trebuie utilizat ca port de scurgere Dacă presiunea de funcționare este peste presiunea rezervorului permis.
Max.flow (l/min)		80 (-); 60 (～)
Fluid sub presiune		Uleiuri minerale sau ester fosfat
Interval de vâscozitate (MM2/S)		2,8 ~ 500
Intervalul de temperatură al lichidului sub presiune （℃）		-30 ～+80
Gradul de contaminare		Gradul maxim admis de contaminare a lichidului hidraulic la NAS 1638 Clasa9. Prin urmare, recomandăm un filtru cu o rată de retenție minimă de β10≥75
Electric
Tip de tensiune		DC	AC 50/60Hz
Tensiuni disponibile (V)		12, 24, 42, 60, 96	42, 110, 120, 230
		110, 180, 205, 220	50/60Hz
Consum de energie (W)		30
Puterea deținerii (VA)		-	50
Comutator-On Power (VA)		-	220
Datorie		continuu
Timpul de comutare la IS0 6403	Pe (MS)	25 până la 45	10 până la 20
	OFF (MS)	10 - 25	15 până la 40
Protecție pentru Din		IP 65
Frecvența de comutare (cicluri/h)		până la 15000	până la 7200
Cu conexiuni electrice conductorul de protecție (PE) trebuie să fie conectat în conformitate cu reglementările relevante

Caracteristica produsului supapei de control direcțional 4we 6 e pentru rexroth

Caracteristici:

▶ Soluție directă cu solenoidă direcțională Valvă de bobină de înaltă performanță

▶ Solenoide cu pin umed sau AC cu bobină detașabilă

▶ Bobina solenoidă poate fi rotită până la 90 °

▶ Nu este necesar să deschideți camera strânsă la presiune la schimbarea bobinei

▶ Conexiuni electrice fie ca conexiuni individuale sau centrale

▶ În anulare a mâinii, opțional

▶ Modelul de portare la DIN 24 340 Forma A, ISO 4401 și CETOP - RP 121H

Aplicație:

4we 6 e este supapa de bobină direcțională care operează solenoid. Controlează începutul, oprirea și direcția unui fluid.

Funcții, secțiune a supapei de control direcționale 4we 6 e pentru rexroth

În esență, supapele de control direcționale constau din carcasă (1), una sau două solenoide (2), bobina de control (3) și una sau două arcuri de întoarcere (4). În condiția de-energizată, bobina de control (3) este ținută în poziția neutră sau inițială cu ajutorul unor arcuri de întoarcere (4) (cu excepția bobinelor de impuls). Spoolul de control (3) este acționat prin solenoide cu pin umed (2). Forța solenoidelor (2) acționează prin piston (5) pe bobina de control (3) și împinge acest lucru de la poziția sa neutră până la poziția de capăt necesară. Acest lucru dă flux liber de la P la A și B la T sau P la B și A la T.

Când solenoidul (2) este dezactivat, bobina de control (3) este returnată în poziția sa neutră cu ajutorul arcurilor de întoarcere (4).

O înlocuire opțională a mâinilor (6), permite mișcarea bobinei de control (3) fără a energiza solenoidul.

Diagrama structurii din seria 6 61b
