Cum reglați o supapă de control a debitului?

Supape de control a debituluisunt componente esențiale în nenumărate aplicații industriale, de la procesele de fabricație până la sistemele HVAC. Aceste dispozitive critice reglează debitul de fluide prin conducte, asigurând performanța și eficiența optimă a sistemului. Înțelegerea modului de a regla corect supapele de control al debitului este crucială pentru menținerea stabilității sistemului, prevenirea deteriorării echipamentelor și obținerea parametrilor operaționali doriți.

Înțelegerea fundamentelor supapei de control al fluxului

Înainte de a vă scufunda în procedurile de ajustare, este important să înțelegeți ce fac valvele de control al fluxului și cum funcționează. Supapele de control ale fluxului restricționează sau permit trecerea fluidului printr -o conductă prin variația dimensiunii orificiului de curgere. Această reglementare se realizează prin diferite modele de valve, inclusiv supape de glob, supape de ac, supape cu bilă și supape de fluturi, fiecare potrivită pentru aplicații specifice și cerințe de flux.

Funcția principală a acestor valve este de a menține debitele consistente, indiferent de variațiile de presiune din amonte. Această caracteristică le face de neprețuit în procesele în care este esențial un control precis al fluxului, cum ar fi procesarea chimică, tratarea apei și sistemele de livrare a combustibilului.

Tipuri de supape de control al debitului și metodele lor de reglare

Supape de control manual de flux

Valvele de control manual ale fluxului sunt cele mai simple de reglat. Aceste supape prezintă o roată de mână sau o pârghie care controlează direct poziția supapei. Reglarea implică transformarea roții de mână în sensul acelor de ceasornic pentru a scădea debitul sau în sens invers acelor de ceasornic pentru a crește debitul. Cheia pentru ajustarea manuală cu succes constă în a face modificări treptate și a permite sistemului să se stabilizeze între ajustări.

Când reglați supapele manuale, începeți cu pași mici - de obicei nu mai mult de un sfert de viraj la un moment dat. Această abordare împiedică schimbările bruște ale presiunii care ar putea deteriora echipamentele din aval sau creează instabilitatea sistemului. Monitorizați întotdeauna presiunea sistemului și citirile de curgere în timpul ajustării pentru a vă asigura că obțineți rezultatele dorite.

Supape automate de control a debitului

Supapele de control automat a debitului folosesc actuatoare alimentate de aer comprimat, electricitate sau presiune hidraulică pentru a regla poziția supapei. Aceste supape includ adesea poziționari care oferă feedback pentru a asigura o poziționare exactă. Reglarea supapelor automate implică de obicei modificarea semnalelor de control sau a punctelor de referință, mai degrabă decât de a întoarce manual componentele.

Pentru actuatoarele pneumatice, ajustarea poate necesita schimbarea semnalului de presiune a aerului în actuator. Actuatoarele electrice ar putea avea nevoie de modificări ale tensiunii de control, în timp ce actuatoarele hidraulice necesită ajustări ale presiunii hidraulice. Consultați întotdeauna specificațiile producătorului pentru intervalele de semnal adecvate și procedurile de ajustare.

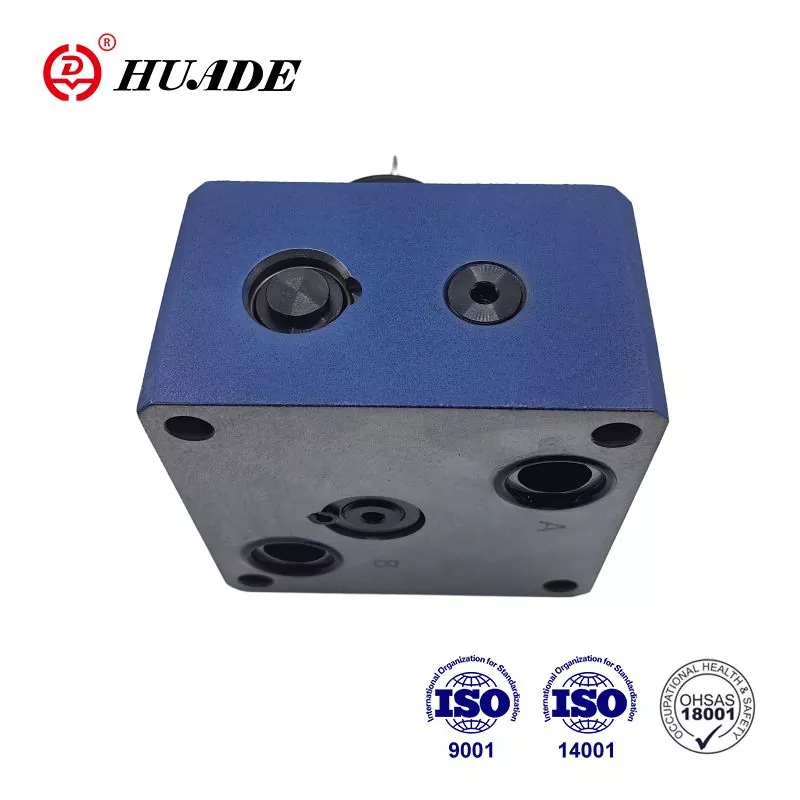

Supape de control de debit compensate cu presiunea

Supapele compensate cu presiune se ajustează automat pentru a menține debitul constant, în ciuda variațiilor de presiune. Aceste dispozitive sofisticate includ mecanisme interne care răspund la schimbările de presiune. Reglarea implică de obicei setarea debitului dorit folosind un șurub de reglare sau un cadru, care modifică tensiunea arcului sau dimensiunea orificiului din supapă.

Proceduri de ajustare pas cu pas

Pregătirea pre-ajustare

Înainte de a începe orice reglare a supapei, asigurați -vă că aveți instrumentele și echipamentele de siguranță necesare. Aceasta include cheii adecvate, manometre de presiune, contoare și echipamente de protecție personală. Examinați documentația producătorului de supapă pentru a înțelege procedurile specifice de ajustare și măsurile de siguranță.

Verificați dacă sistemul funcționează în condiții normale și că toate protocoalele de siguranță sunt în vigoare. Verificați dacă supapele de izolare sunt poziționate în mod corespunzător și că sistemele de bypass sunt disponibile, dacă este necesar. Documentați debitele de curent și citirile de presiune ca măsurători de bază.

Evaluare inițială și măsurători de bază

Începeți prin înregistrarea parametrilor de sistem curent, inclusiv debitul, presiunea în amonte, presiunea în aval și temperatura. Aceste date de bază vă ajută să înțelegeți performanța curentă a supapei și oferă puncte de referință pentru eficacitatea de ajustare.

Verificați indicatorul de poziție curent al supapei, dacă este disponibil. Multe supape includ markeri de poziție sau scale care arată gradul de deschidere. Aceste informații sunt valoroase pentru a înțelege cât de multă ajustare ar putea fi necesară și pentru a reveni la poziția inițială, dacă este necesar.

Efectuarea ajustărilor

Începeți ajustările cu modificări mici, incrementale. Pentru supapele manuale, începeți cu creșteri de sfert de rând și observați răspunsul sistemului. Permiteți timp adecvat între ajustări pentru ca sistemul să se stabilizeze - acest lucru durează de obicei câteva minute, dar poate varia în funcție de dimensiunea sistemului și de caracteristicile fluidului.

Monitorizați debitul continuu în timpul ajustării folosind contoarele de debit calibrate. Comparați debitele reale cu punctele de referință dorite și efectuați ajustări suplimentare, după cum este necesar. Nu uitați că răspunsul la supapă nu este întotdeauna liniar, astfel încât schimbările de flux nu pot fi proporționale cu schimbările de poziție a supapei.

Reglare fină și optimizare

După ce ați obținut aproximativ debitul dorit, începeți ajustările de reglare fină. Această fază necesită răbdare și observarea atentă a comportamentului sistemului. Faceți ajustări mai mici și permiteți mai mult timp pentru stabilizarea între modificări.

Acordați atenție fluctuațiilor de presiune a sistemului și stabilității fluxului. Scăderile excesive de presiune pe supapă pot indica supra-restricția, în timp ce diferențialul de presiune inadecvat poate sugera un control insuficient al debitului. Scopul este de a obține un flux stabil și controlat la ritmul dorit, menținând în același timp presiuni adecvate ale sistemului.

Provocări și soluții de ajustare comună

Vânătoare de supapă sau oscilare

Vânătoarea supapei are loc atunci când supapa ajustează continuu poziția ca răspuns la fluctuațiile sistemului, creând condiții de curgere instabile. Această problemă rezultă adesea din setări de câștig necorespunzătoare în supape automate sau amortizarea inadecvată a sistemului. Soluțiile includ reglarea setărilor de câștig ale controlerului, adăugarea de orificii de amortizare sau instalarea rezervoarelor de acumulatori la un răspuns neted al sistemului.

Interval inadecvat de control al fluxului

Este posibil ca unele valve să nu ofere un interval de control al fluxului suficient pentru aplicații specifice. Această limitare s -ar putea manifesta ca o incapacitate de a obține debituri foarte mici sau o scădere excesivă de presiune la debitele mari. Soluțiile includ instalarea diferitelor tăieturi de supape, folosind mai multe supape în serii sau configurații paralele sau selectarea supapelor cu caracteristici de flux diferite.

Considerații privind căderea presiunii

Scăderea excesivă a presiunii pe supapele de control a debitului poate reduce eficiența sistemului și poate crea probleme operaționale. Când reglați supapele, monitorizați diferența de presiune și asigurați -vă că rămâne în limite acceptabile. Dacă căderea de presiune devine excesivă, luați în considerare instalarea supapelor mai mari sau utilizarea diferitelor modele de valve cu caracteristici mai bune de flux.

Întreținere și monitorizare cele mai bune practici

Întreținerea regulată este esențială pentru performanța optimă a valvei de control a debitului. Stabiliți programe de inspecție de rutină pentru a verifica uzura, coroziunea sau daunele care ar putea afecta funcționarea supapei. Curățați sau înlocuiți componentele supapei, așa cum recomandă producătorii.

Implementați sisteme de monitorizare continuă, acolo unde este posibil, pentru a urmări performanța valvei în timp. Această monitorizare ajută la identificarea modificărilor treptate ale caracteristicilor valvei și oferă avertizare timpurie a problemelor potențiale. Sistemele moderne de control digital pot înregistra poziția valvei, debitele și citirile de presiune pentru analiză și depanare.

Considerații de siguranță în timpul ajustării

Prioritizați întotdeauna siguranța atunci când reglați supapele de control al debitului. Asigurați -vă că sunt urmate proceduri de blocare/etichetă corespunzătoare atunci când lucrați la sisteme sub presiune. Utilizați echipamente de protecție personală adecvate și urmați protocoalele de siguranță ale companiei.

Fiți conștienți de pericolele potențiale asociate cu lichidele controlate. Unele aplicații implică substanțe chimice periculoase, temperaturi ridicate sau presiuni ridicate care necesită precauții speciale. Nu depășiți niciodată ratingurile de presiune a valvei sau temperaturile de funcționare în timpul procedurilor de ajustare.

Reglarea corectă a supapei de control a debitului este atât o artă, cât și o știință care necesită înțelegerea principiilor valvei, observarea atentă a comportamentului sistemului și răbdarea în timpul procesului de ajustare. Succesul depinde de abordări metodice, măsurători precise și atenție la protocoalele de siguranță.

Întreținerea și monitorizarea periodică asigură performanța optimă continuă și ajută la prevenirea defecțiunilor costisitoare ale sistemului. Fie că lucrați cu supape manuale sau automate, principiile cheie rămân consecvente: faceți ajustări treptate, monitorizați răspunsul sistemului și prioritizați siguranța pe parcursul întregului proces.

Urmând aceste orientări și menținând concentrarea asupra abordărilor sistematice pentru reglarea supapei, operatorii pot obține un control precis al fluxului care să îmbunătățească eficiența și fiabilitatea sistemului. Nu uitați că fiecare sistem este unic, iar procedurile de ajustare ar trebui să fie adaptate la aplicații și condiții de operare specifice.
