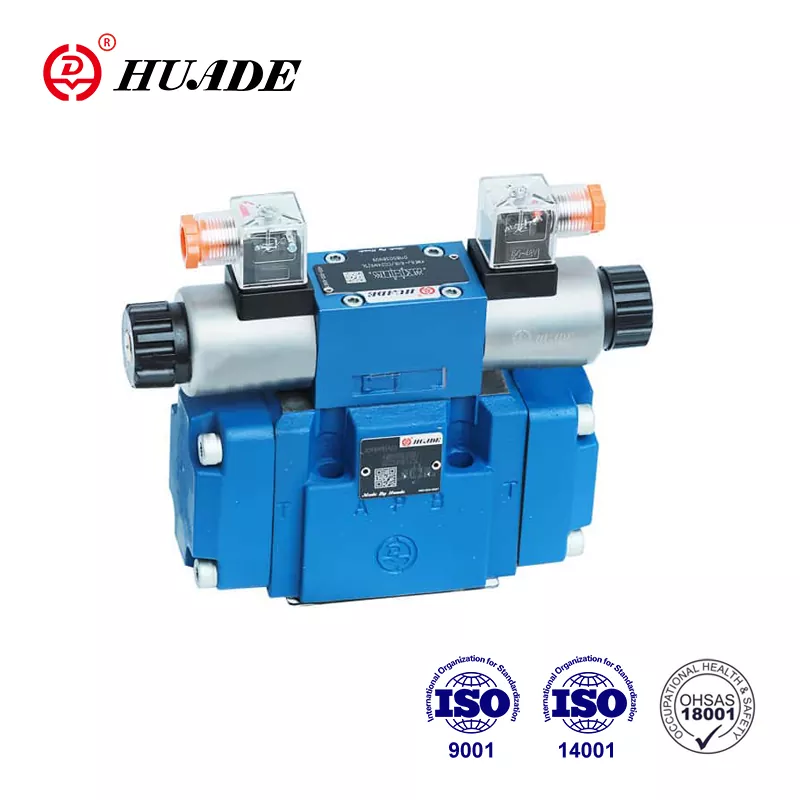

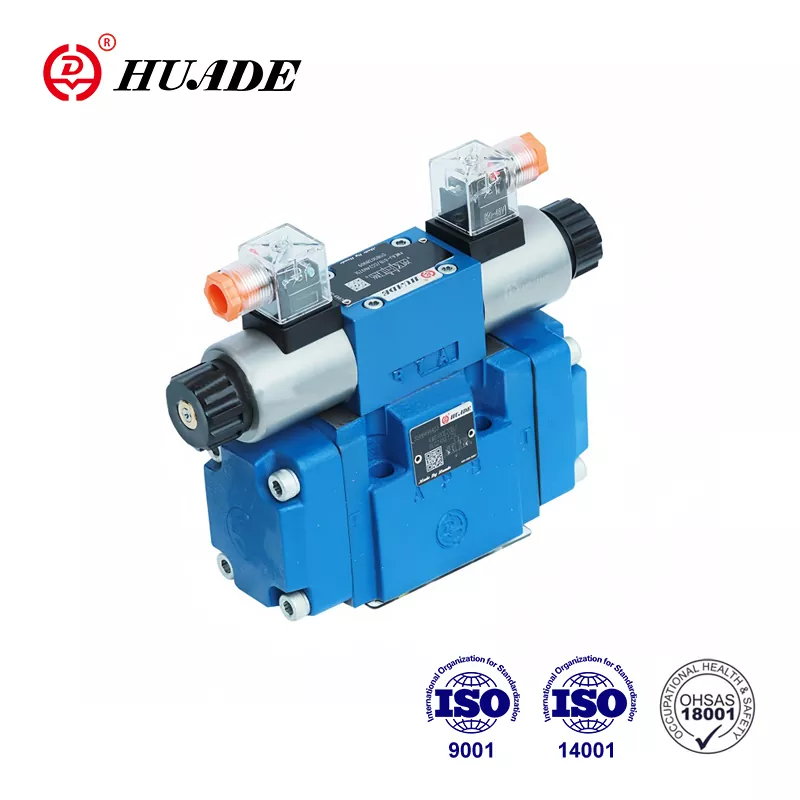

Supapă de control direcțional 4weh 16 j

• Caracteristici ale produsului: funcționare electro-hidraulică, design compatibil cu rexroth, montare subplate
• Specificații: seria 4WEH16, presiune de funcționare maximă 35 MPa, solenoide DC/AC umed DC/AC
• Aplicații: utilaje de inginerie, mașini -unelte, construcții navale, aerospațial, tranzit feroviar

Trimite o anchetă Descărcare PDF

Descriere produs

Înființată printr-un parteneriat strategic între guvernele chineze și germane în 1979, Huade Hydraulic a avut două experiențe de cooperare pe termen lung cu Rexroth. Huade® 4weh 16 J Valva de control direcțională electro hidraulică este o alternativă ieftină la supapa Rexroth din aceeași serie. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Huade Hydraulic pune un mare stres asupra calității. Pentru a asigura calitatea înaltă a supapelor hidraulice, fabrica operează mai mult de 750 de piese de echipamente de producție avansate importate din întreaga lume. Produsele hidraulice Huade® sunt utilizate pe scară largă în utilaje de inginerie și construcții, mașini -unelte, protecție asupra mediului, construcții navale, aerospațial, tranzit feroviar, industrie militară și alte domenii.

Parametrul produsului supapei de control direcțional 4weh 16 j

Tip 4weh16
Presiune de funcționare, max. (MPA) -Port P, A, b		H-4WEH16	4weh16
		la 35	la 28
Portul T.	Scurgerea uleiului pilot extern (MPA)	la 25	la 25
	Scurgerea uleiului pilot intern (MPA)	solenoid (DC)	solenoid (AC)
		la 16	la 10
		Este imposibil pentru presiune centrată Supapă cu 3 poziții pentru a pilot scurgerea uleiului intern
Porturi	Scurgerea uleiului pilot extern (MPA)	= 16	～ 10
Presiunea pilotului min.	Scurgerea uleiului pilot extern (MPA) Furnizarea de ulei pilot intern (MPA)	Valvă cu 3 poziții, 1.2 Valvă cu 2 poziții, cu o compensare de primăvară 1.2 Supapă cu 2 poziții cu compensare hidraulică 1,2


	Furnizarea de ulei pilot intern (MPA)	Pentru bobine C, F, G, H, P, T, V, Z, S (prin intermediul unei pre-încărcări supapă sau un debit suficient de mare) 0,45
Presiune de funcționare. Max. (MPA)		la 25
Fluid hidraulic		Uleiuri minerale sau ester fosfat
Intervalul de temperatură al lichidului sub presiune （℃）		-30 ～+80
Interval de vâscozitate (MM2/S)		10 ～+800

Caracteristica produsului și aplicarea supapei de control direcțional 4weh 16 j

Caracteristici:

▶ Supapele utilizate pentru a controla oprirea și direcția unui flux de fluid

▶ Funcționare electro-hidraulică (WEH), funcționare hidraulică (WH)

▶ Pentru montarea subplate

▶ Offset de arc sau presiune, arc sau hidraulic

▶ Solenoide DC cu pin umed sau AC, opțional

▶ În anulare manuală, opțional

▶ Conexiunea electrică ca conexiune individuală sau centrală

▶ Reglarea timpului schimbării, opțional

▶ Supapa pre-încărcare în canalul P al supapei principale, opțional

▶ Echipament auxiliar pentru foaia de date

Reglarea accidentului vascular cerebral la bobina principală, opțională

Reglarea cursei și/sau indicatorul de poziție de sfârșit, opțional

Comutator de limită mecanică sau inductivă (tip de proximitate) la bobina principală, opțională

▶ Modelul de portare la DIN 24 340 Forma A, ISO 4401 și CETOP - RP 121H

Aplicație:

Supapele de control direcționale 4weh 16 J sunt utilizate pentru a controla oprirea de pornire și direcția unui flux de fluid.

Funcții, secțiune a supapei de control direcțional 4weh 16 j

Supape de direcție tip 4weh ..

Valvele de tip WEH sunt supape de bobină direcționale cu funcționare electro-hidraulică

Valvele direcționale constau practic din supapa principală cu carcasă (1), bobină principală de control (2), una sau două arcuri de întoarcere și supapa pilot (4) cu unul sau două solenoide.

Spoala principală de control (2) din supapa principală este ținută în neutru sau în poziția inițială, fie de arcuri.

vedere tăiată a 4weh
