Ai nevoie de compensare a presiunii?
O supapă de control hidraulic a debitului este ca un controler de trafic pentru fluidul din sistemele hidraulice. La fel cum un semafor controlează câte mașini trec printr-o intersecție, aceste supape controlează cât de mult fluid hidraulic curge prin sistemul dumneavoastră.
Pur și simplu,supapele hidraulice de control al debitului reglează viteza motoarelor și cilindrilor hidraulici controlând cantitatea de fluid care ajunge la ele. Mai mult fluid înseamnă o mișcare mai rapidă, mai puțin fluid înseamnă o mișcare mai lentă.
De ce sunt atât de importante supapele de control al debitului?
Gândiți-vă la fluidul hidraulic ca la „sângele” unui sistem hidraulic. Fără un control adecvat al fluxului, sistemul tău ar fi ca o persoană cu tensiune arterială necontrolată - fie prea rapid și periculos, fie prea lent și ineficient.
Iată ce fac supapele de control al debitului pentru sistemul dvs.:
Cum funcționează supapele hidraulice de control al debitului?
Principiul de bază este surprinzător de simplu. Aceste supape funcționează prin crearea unei deschideri variabile prin care trebuie să treacă fluidul.
Imaginați-vă că încercați să umpleți o găleată cu apă. Dacă deschideți doar puțin robinetul, apa curge încet. Deschideți-o larg și apa curge repede. Supapele de control al debitului funcționează în același mod - își ajustează dimensiunea deschiderii pentru a controla debitul fluidului.
Factorii cheie care afectează fluxul sunt:
- Interval de semnal:- Deschidere mai mare = mai mult debit
- Diferența de presiune- Presiune mai mare = debit mai rapid (la supapele de bază)
- Grosimea fluidului- Lichid mai gros = curgere mai lent
Principalele tipuri de supape hidraulice de control al debitului
1. Supape simple de control al debitului
Supape cu ac
- Perfect pentru ajustări precise, mici
- Ca și cum ai folosi un picurător în loc de un furtun de incendiu
- Excelent pentru calibrare și reglare fină
- Dezavantaj: debitul se modifică atunci când presiunea se schimbă
Supape de accelerație
- Bun pentru controlul de bază al vitezei
- Ușor de reglat manual
- Frecvent în sistemele simple
- Nu foarte precis la sarcini variabile
Supape cu bilă
- În principal pentru controlul pornit/oprit
- Foarte durabil și fiabil
- Precizie limitată pentru controlul vitezei
- Excelent pentru izolarea secțiunilor
2. Supape avansate de control al debitului

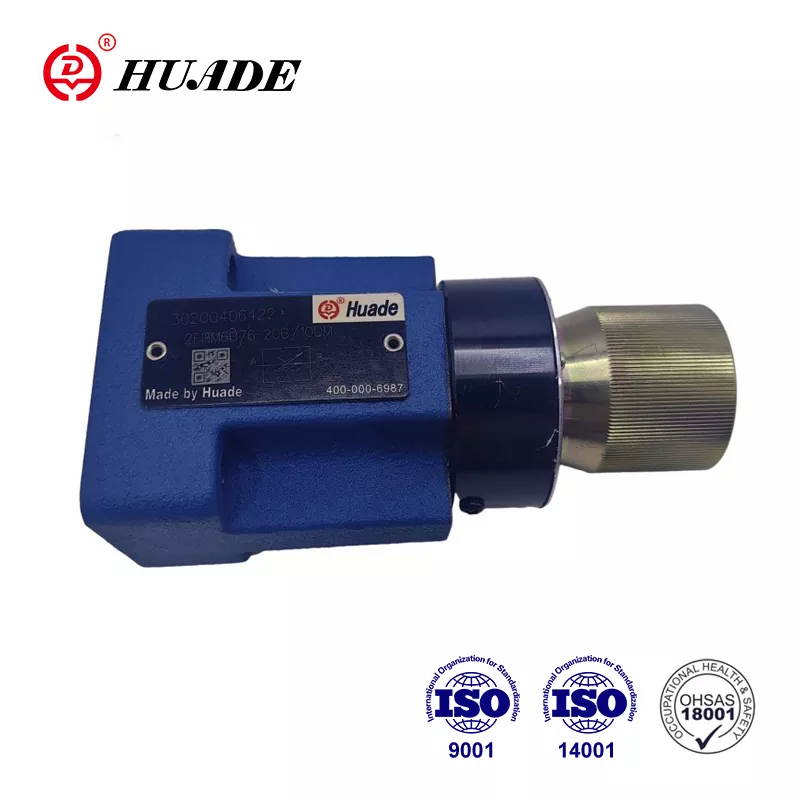

Supape compensate cu presiune
Supapele „inteligente” ale sistemelor hidraulice. Mențineți fluxul constant chiar și atunci când presiunea se schimbă.
Detalii tehnice:
- Supapa pilot încorporată ajustează automat dimensiunea orificiului principal în funcție de diferența de presiune
- Interval de compensare:În mod obișnuit, menține acuratețea debitului de ±5% în intervalul de presiune de 50-350 bar
- Componente interne:Bobină compensatoare cu arc, orificiu reglabil de reglare și porturi de detectare a presiunii
Mai scump, dar mult mai fiabil. Perfect pentru lucrări de precizie.
Supape de intrare vs
Ieșire debit:Poate provoca cavitație cu sarcini de depășire
Cel mai bun pentru:Sarcini pozitive, cilindri verticali care se extind în jos
Avantaj:Creează contrapresiune pentru a preveni cavitația
Cel mai bun pentru:Sarcini de depășire, cilindri verticali retractați
Supape de reglare a debitului proporțional
Controlat electronic pentru o reglare foarte precisă.
- Metoda de control:Semnale PWM (Pulse Width Modulation) de la amplificatorul electronic
- Sistem de feedback:Control în buclă închisă cu senzori de debit sau feedback de poziție
- Timp de răspuns:De obicei, 10-50 de milisecunde pentru schimbările de pași
- Interval de semnal:Semnale de control standard 4-20mA sau 0-10V
- Caracteristici amplificatorului:Dithering de curent pentru a preveni lipirea supapei, funcții de rampă pentru pornire lină
Poate fi programat și automatizat. Scump, dar oferă cel mai bun control. Frecvent la mașinile și roboții CNC moderni.
Concepte tehnice avansate
Compensarea presiunii Deep Dive
Supapele cu presiune compensată utilizează un design în două trepte:
- Etapa primară:Orificiu de accelerare reglabil (controlat de utilizator)
- Etapa secundara:Bobina compensatorului automat răspunde la diferența de presiune
Principiul de lucru:
- Compensatorul menține o cădere constantă de presiune (de obicei 7-10 bar) pe orificiul primar
- Când presiunea din aval crește, compensatorul se deschide mai mult pentru a menține debitul
- Când presiunea din amonte scade, compensatorul se limitează pentru a preveni creșterea debitului
- Rezultat:Flux constant, indiferent de modificările de sarcină
- Permite mișcări fine și precise
Lanț de control electronic:
- Semnal de comandă:4-20mA sau ±10V de la PLC/controler
- Procesare amplificator:Convertește semnalul în curent/PWM adecvat
- Răspuns solenoid:Solenoidul proporțional creează forță proporțională cu curentul
- Răspunsul supapei:Poziția bobinei este direct legată de forța solenoidului
- Ieșire debit:Control precis al debitului cu histerezis minim
Caracteristici avansate:
Tehnologia Flow Divider
Divizoare de flux de tip bobină:
- Utilizați bobine sincronizate pentru a împărți fluxul
- Precizie:±5% diviziunea debitului în condiții normale
- Sensibilitate la presiune:Performanța se degradează cu diferențe mari de presiune
- Aplicatii:Potrivit pentru aplicații de încărcare similară
Divizoare de debit de tip angrenaj:
- Utilizați seturi de angrenaje de precizie pentru diviziunea debitului
- Precizie:±2% diviziunea debitului indiferent de diferențele de presiune
- Autocompensare:Se reglează automat pentru schimbările de vâscozitate
- Aplicatii:Sincronizare critică (comenzile aeronavei, ridicarea greutăților)
Aplicații
Utilaje de constructii
- Excavatoare: mișcări ușoare ale brațelor și ale cupei
- Macarale: Ridicare și poziționare precisă
- Buldozere: Reglări controlate ale lamei
Fabricarea
- Mașini de turnat prin injecție: formarea perfectă a pieselor
- Mașini CNC: viteze precise de tăiere
- Linii de asamblare: Mișcări sincronizate
Agricultură
- Recoltatoare: Tăiere și colectare coordonate
- Tractoare: controlul utilajului
- Sisteme de irigare: Managementul debitului de apă
Alte aplicații
- Turbinele centralei electrice
- Instalatii de tratare a apei
- Operațiuni cu petrol și gaze
- Echipament minier
Cum să alegeți supapa de control a debitului potrivită
Selectarea supapei potrivite este ca și cum ai alege instrumentul potrivit pentru o lucrare. Luați în considerare acești factori:
1. Cerințe de sistem
- La ce presiune funcționează sistemul dumneavoastră?
- De cât debit aveți nevoie?
- Ce tip de lichid folosesti?
Ghid de specificații tehnice
| 15-50 L/min | Tip de supapă recomandat | Debitul | Presiune maximă | Dimensiunea conexiunii | Metoda de control |
|---|---|---|---|---|---|
| Mașină mică CNC | Supapă cu ac | 2-8 l/min | 210 bari | 1/4" NPT | Manual |
| Turnare prin injecție | Compensat cu presiune | 15-50 L/min | 350 bar | 1/2" SAE | Manual/Electric |
| Brațul excavatorului | Proporţional | 80-200 L/min | 420 bar | 3/4" SAE | electronic (PWM) |
| Presă hidraulică | Meter-out | 25-100 L/min | 700 bar | 1" SAE | Operat cu pilot |
| Macara mobilă | Supapă prioritară | Brațul excavatorului | 350 bar | 1" SAE | Load-Sensing |
2. Nevoi de precizie
3. Mediu
- Interval de temperatură:Supapele standard funcționează de la -20°C până la 80°C
- Conditii extreme:Sunt necesare garnituri speciale pentru -40°C până la 120°C
- Fluide corozive:Sunt necesare oțel inoxidabil sau acoperiri speciale
- Vibrație ridicată:Se recomandă ajustări ale cablului de blocare sau control electronic
4. Considerații bugetare
Probleme și soluții comune
Problemă: Viteză inconsecventă
Simptome:Actuatorul accelerează și încetinește aleatoriu
Kolísajú tlaky výrazne?Lichid murdar, piese de supapă uzate, tip greșit de supapă
Soluţie:Curățați sau înlocuiți fluidul, supapa de service, treceți la supapă cu presiune compensată
Problemă: supraîncălzire
Simptome:Sistemul se încălzește prea mult, performanță redusă
Kolísajú tlaky výrazne?Scurgeri interne, setări greșite ale supapei
Soluţie:Înlocuiți garniturile, reglați setările supapei, verificați dimensionarea corectă a supapei
Problemă: Cavitația în sistemele de control al fluxului
Simptome:Zgomot puternic, vibrații, lichid lăptos, deteriorarea componentelor
Explicație tehnică:Când viteza fluidului depășește limitele critice, presiunea scade sub presiunea vaporilor
Kolísajú tlaky výrazne?
- Supape de dozare cu sarcini de depășire
- Orificii de supapă subdimensionate
- Temperaturile ridicate ale fluidului reduc presiunea vaporilor
Soluţie:
- Treceți la configurația contor-out
- Instalați supape anti-cavitație
- Măriți dimensiunea orificiului sau utilizați mai multe supape paralele
Formula critică:Buldozere: Reglări controlate ale lamei
Problemă: Instabilitatea supapei de control al debitului
Simptome:Vânătoare, oscilație, mișcare instabilă a actuatorului
Cauze tehnice:
- Amortire insuficientă în bucla de control al supapei proporționale
- Frecvența naturală a sistemului de potrivire a frecvenței de rezonanță
- Câștigați setări prea mari în amplificatorul electronic
Soluţie:
- Ajustați parametrii PID (reduceți câștigul proporțional, creșteți amortizarea)
- Adăugați un acumulator pentru conformitatea sistemului
- Instalați limitatoare de debit în liniile pilot
- Utilizați supape cu răspuns în frecvență mai mare (valve servo)
Sfaturi de întreținere pentru o viață lungă
Verificări lunare
- Căutați scurgeri externe în jurul fitingurilor
- Verificați nivelul lichidului și culoarea
- Ascultați zgomote neobișnuite
- Simțiți vibrațiile excesive
Serviciu trimestrial
- Înlocuiți filtrele hidraulice
- Testați calitatea fluidului
- Calibrarea supapei de verificare
- Inspectați garniturile și conexiunile
Întreținere anuală
- Revizia completă a supapei dacă este necesar
- Înlocuiți piesele de uzură
- Actualizați documentația sistemului
- Instruiți operatorii cu privire la utilizarea corectă
Viitorul supapelor de control al debitului
Tehnologia face aceste supape mai inteligente și mai eficiente:
Recomandări cheie
- Supapele hidraulice de control al debitului suntregulatoare de vitezapentru sisteme hidraulice
- Diferite tipuri servesc nevoi diferite - de la simple supape manuale la cele electronice avansate
- Selecția corectăeconomisește baniSfaturi de întreținere pentru o viață lungă
- Întreținerea regulată previne avariile costisitoare
- Noua tehnologie face supapele mai inteligente și mai eficiente
Concluzie
Înțelegerea supapelor hidraulice de control al debitului nu trebuie să fie complicată. Aceste componente vitale sunt pur și simplu regulatoarele de viteză ale lumii hidraulice, asigurându-se că totul se mișcă în ritmul potrivit pentru siguranță, precizie și eficiență.
Indiferent dacă utilizați echipamente grele, conduceți o fabrică sau întrețineți sisteme hidraulice, cunoașterea modului în care funcționează aceste supape vă ajută să luați decizii mai bune cu privire la selecția, întreținerea și depanarea echipamentelor.
