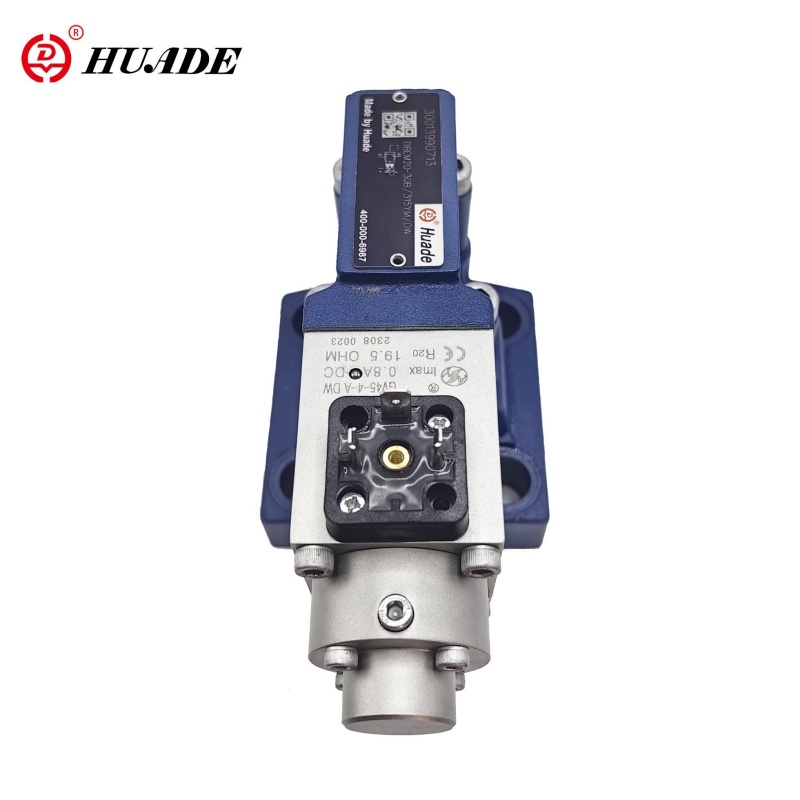

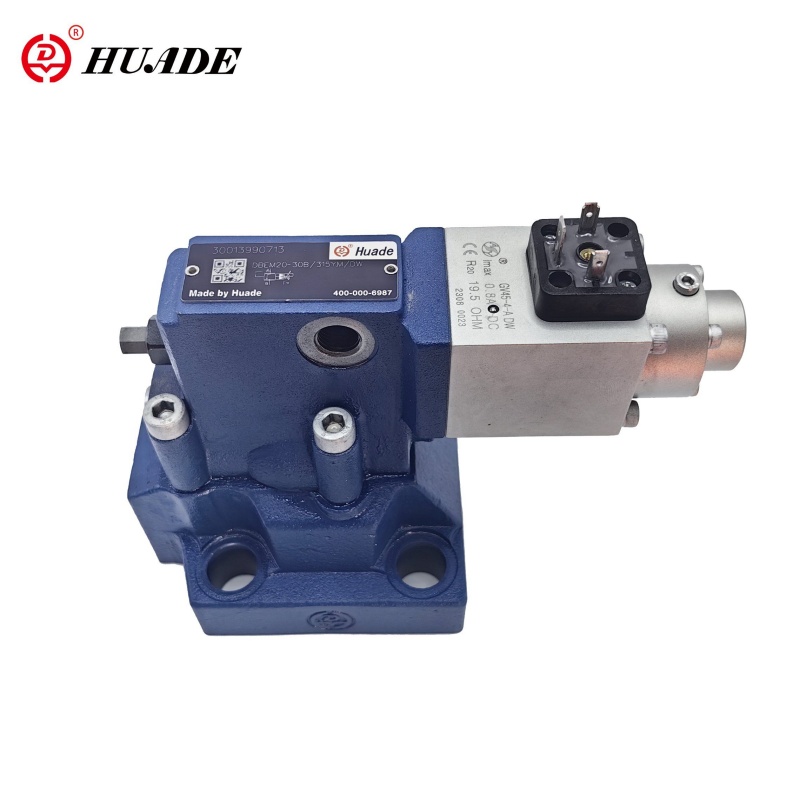

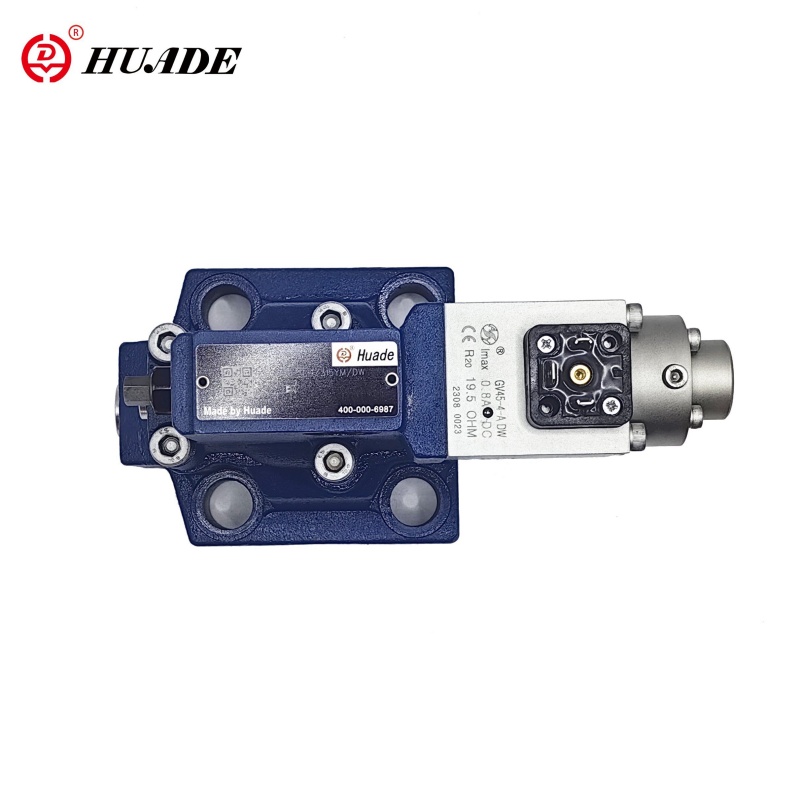

Supapă proporțională de reducere a presiunii DBEM

• Caracteristici ale produsului: o sursă
• Specificații: Seria DBEM a supapei proporționale de reliefare a presiunii,
• Aplicații: sisteme hidraulice

Trimite o anchetă Descărcare PDF

Descriere produs

Supapa proporțională de relief, funcționată de pilot, DBEM este o supapă de relief operată de pilot echipată cu o componentă electronică integrată (OBE). Este utilizat în principal pentru a limita presiunea de lucru a sistemelor hidraulice și pentru a oferi o ajustare fără pas a presiunii sistemului prin semnale de control electric. Această supapă proporțională prezintă caracteristici precise de control, presiune stabilă și răspuns dinamic bun, ceea ce o face utilizată pe scară largă în diferite sisteme hidraulice care necesită un control precis al presiunii.

Parametrul produsului de supapă proporțională de reliefare a presiunii DBEM

Date hidraulice
Max. Porturi de presiune care operează A. B și X (MPA)	31.5
Presiunea de întoarcere (MPA)	Port y, separat și la presiune zero până la rezervor
Max. Presiune setătoare (MPA)	5. 10. 20. 31.5 La fel ca etapa de presiune
Min. Presiune setătoare (MPA)	vezi curbele caracteristice
Max. Siguranța presiunii (MPA)	presiune setătoare
	5	10	20	31.5
	1to 6²	1to 12²	1 până la 22²	1to 34²
Max. Flux (L/min)	10	20	30
	200	400	600
Flux pilot (L/min)	0,7 până la 2
Liniaritate (%)	± 3,5
Repetabilitate (%)	<± 2
Variație tipică (%)	<± 2 max. presiune
Histereză (%)	Cu supratensiunea ± 1,5 de max.PRESSURE. Fără surpriză ± 4,5 de max.PRESIUNE
Timpul de comutare	30 până la 150
Fluid sub presiune	Ulei mineral (pentru sigiliu NBR), ester fosfat (pentru sigiliu FPM)
Interval de vâscozitate (MM2/S)	2,8 până la 380
Intervalul de temperatură al lichidului sub presiune (℃)	-20 până la+70
Gradul de contaminare (μm)	≤20 (Recomandarea 10)

Date tehnice electrice
Amplificator	VT-200G40 furnizate cu supapă împreună
Tensiune de alimentare	DC
Min.Control Curent (A)	0.1
Max.control currenl (a)	0.8
Rezistența bobinei （ω）	Valoarea rece la 20 ℃ este de 19,5; Valoarea maximă.
Intervalul de temperatură al lichidului sub presiune (℃)	+50
Stat de lucru	Continua
Protecția supapei	IP65
Conexiuni electrice	Plug

Caracteristica produsului și aplicarea supapei proporționale de reliefare a presiunii DBEM

Caracteristici:

▶ Pentru montarea subplate

▶ Încadrat în bloc

▶ Opțional limitare maximă suplimentară a presiunii cu ajutorul unei supape de control pilot încărcate cu arc

▶ Supapa și controlul electronic formează o sursă

Aplicație:

Supapa proporțională de relief proporțională pilot DBEM este utilizată pe scară largă în diferite sisteme hidraulice care necesită un control precis al presiunii, cum ar fi mașini de modelat prin injecție, mașini de turnare a matriței și prese hidraulice. În aceste aplicații, supapa DBEM asigură funcționarea stabilă a sistemului hidraulic și îmbunătățește eficiența producției.

Funcția și secțiunea supapei proporționale de reliefare a presiunii DBE

Aceste supape constau practic din supapa de control pilot (1) cu solenoid proporțional (2) și supapa principală (3) cu insertul principal al bobinei (4).

Tip DBE:

Reglarea presiunii depinde de valoarea de comandă printr -un solenoid proporțional (2). Presiunea prezentă în Portul A acționează pe partea inferioară a bobinei principale (4). În același timp, această presiune acționează pe partea încărcată cu arc a bobinei principale (4) prin orificiile (5). Forța hidraulică acționează asupra poppetului pilot (6). Când forța hidraulică trece, se deschide forța solenoidului, atunci se deschide poppetul pilot (6). Datorită faptului că uleiul pilot poate curge acum spre rezervor prin portul Y, o cădere de presiune apare la bobina principală (4) care acționează pe bobina principală și o ridică împotriva forței arcului de întoarcere. Conexiunea de la A la B este deschisă și nu mai există nicio creștere a presiunii

Tip DBEM:

Opțional, supapa poate fi furnizată cu o supapă suplimentară de control pilot încărcată cu arc pentru siguranță la presiunea maximă (siguranța presiunii redundante)

Structura Supapă proporțională de reducere a presiunii DBEM

Simbolul supapei proporționale de relief presiune dbem
