Ce este o supapă proporțională?

Te -ai întrebat vreodată cum mașinile moderne Poate controla fluidele atât de precis? Indiferent dacă este vorba de un ventilator medical care livrează cantitatea exactă de oxigen pentru un pacient sau un braț robotizat care se mișcă cu incredibil precizie, secretul se află adesea în ceva numit Valvă proporțională.

Recunoscând că diferiți cititori au nevoi de informații extrem de diferite, acest ghid cuprinzător abordează supape proporționale din patru perspective profesionale distincte. Indiferent dacă sunteți un începător curios care încearcă să înțeleagă elementele de bază, un inginer care caută specificații tehnice, un profesionist în achiziții care evaluează furnizorii sau un observator din industrie care urmărește ultimele tendințe, ne -am adaptat conținutul special pentru rolul și cerințele dvs.

Pentru începători

O supapă proporțională este un tip de supapă care poate regla continuu presiunea hidraulică sau pneumatică bazată pe semnalul electric de intrare - la fel ca un robinet care ajustează debitul, nu pur și simplu se pornește sau se oprește.

Ce este o supapă proporțională?

A Valvă proporționalăeste un deștept dispozitiv care controlează debitul, presiunea sau direcția fluidelor (lichide sau gaze) cu o precizie incredibilă. Gândiți -vă la asta ca la un robinet sofisticat care Se poate deschide și se poate apropia de orice poziție între complet și complet oprit.

Spre deosebire de supapele obișnuite de pornire/oprire care funcționează ca Întrerupătoarele ușoare (pornite sau oprite), supapele proporționale funcționează mai mult ca Dimmer comutatoare. Se pot adapta la orice nivel între 0% și 100% pe baza semnal electric pe care îl primesc.

De ce sunt importante supapele proporționale?

Imaginați -vă că încercați să umpleți un pahar cu apă Cu un furtun de foc care are doar două setări: complet sau explozie completă. Așa ar fi să încerci să faci o muncă precisă doar cu supapele ON/OFF. Supapele proporționale ne oferă controlul de care avem nevoie:

Echipament medical care are nevoie de dozare exactă
Mașini de fabricație care necesită mișcări netede
Sisteme aerospațiale în care precizia înseamnă siguranță
Orice aplicație în care „destul de aproape” nu este bună suficient

Supape proporționale vs. On/Oprit regulat Supape

Să comparăm aceste două tipuri de supape unul lângă altul:

Caracteristică	Valvă proporțională	Supapă de pornire/oprire
Controla	Variabilă (0-100%)	Binar (0% sau 100%)
Precizie	Foarte mare (± 1-5%)	Limitat (± 10-20%)
Tip de semnal	Analog (0-10V, 4-20mA)	Digital (On/Off)
Răspuns	Neted și treptat	Rapid, dar brusc
Cost	Superior	Mai jos
Cel mai bun pentru	Aplicații de precizie	Sarcini simple de pornire/oprire

Gândiți -vă la asta în acest fel:Dacă aveți nevoie să parcați o mașină într -un spațiu strâns, ați dori proporțional Control (accelerație blândă și frânare). Dar dacă trebuie doar să începeți sau Opriți motorul, un comutator de pornire/oprire funcționează perfect.

Cum funcționează supapele proporționale?

Magia se întâmplă printr -o combinație de piese electrice și mecanice care lucrează împreună:

Procesul de bază

Intrare semnal: Un controler trimite un semnal electric (ca 0-10 volți)
Forță electromagnetică: Acest semnal Creează o forță magnetică într -o bobină (solenoid)
Mișcare fizică: Magneticul Forța mișcă o parte numită „bobină” sau „piston”
Controlaul fluxului: Pe măsură ce bobina se mișcă, Schimbă cât de mult poate trece fluidul
Feedback: Senzorii verifică poziționați și trimiteți feedback pentru a menține totul exact

Componentăe cheie

Iată principalele părți și ceea ce fac:

Componentă	Post	Cum ajută
Alimentare electrică	Oferă energie electrică (de obicei 24V)	Alimentează întregul sistem
Controlaor/PLC	Trimite semnale de comandă	Spune valvei ce să facă
Amplificator	Transformă semnalele în puterea potrivită	Asigurați -vă că solenoidul are dreptul putere
Solenoid	Creează forță magnetică	Mișcă bobina
Bobină/piston	Controlaează calea fluidului	Reglementează de fapt fluxul
Senzor de feedback	Monitorizează poziția	Asigură precizia

Caracteristici inteligente

Ventilele proporționale moderne includ adesea:

Controla PWM: Folosește rapid/oprit rapid impulsuri pentru a crea o mișcare lină și pentru a reduce frecarea
Feedback cu buclă închisă: Constant Verifică și se ajustează pentru a menține precizia
Integrare digitală: Se poate conecta la Rețele de calculatoare pentru telecomandă

Tipuri de supape proporționale

Ventilele proporționale vin diferite Soiuri pentru diferite locuri de muncă:

Prin funcție

Supape de control al presiunii: Păstrați presiune la niveluri exacte (ca în frânele hidraulice)
Supapele de control ale fluxului: Reglementează cum Multe fluxuri de lichid pe minut
Supape de control de direcție: Control în ce mod este lichidul (înainte/înapoi/stop)

Prin design

Cu acțiune directă: Design simplu unde Solenoidul mișcă direct bobina

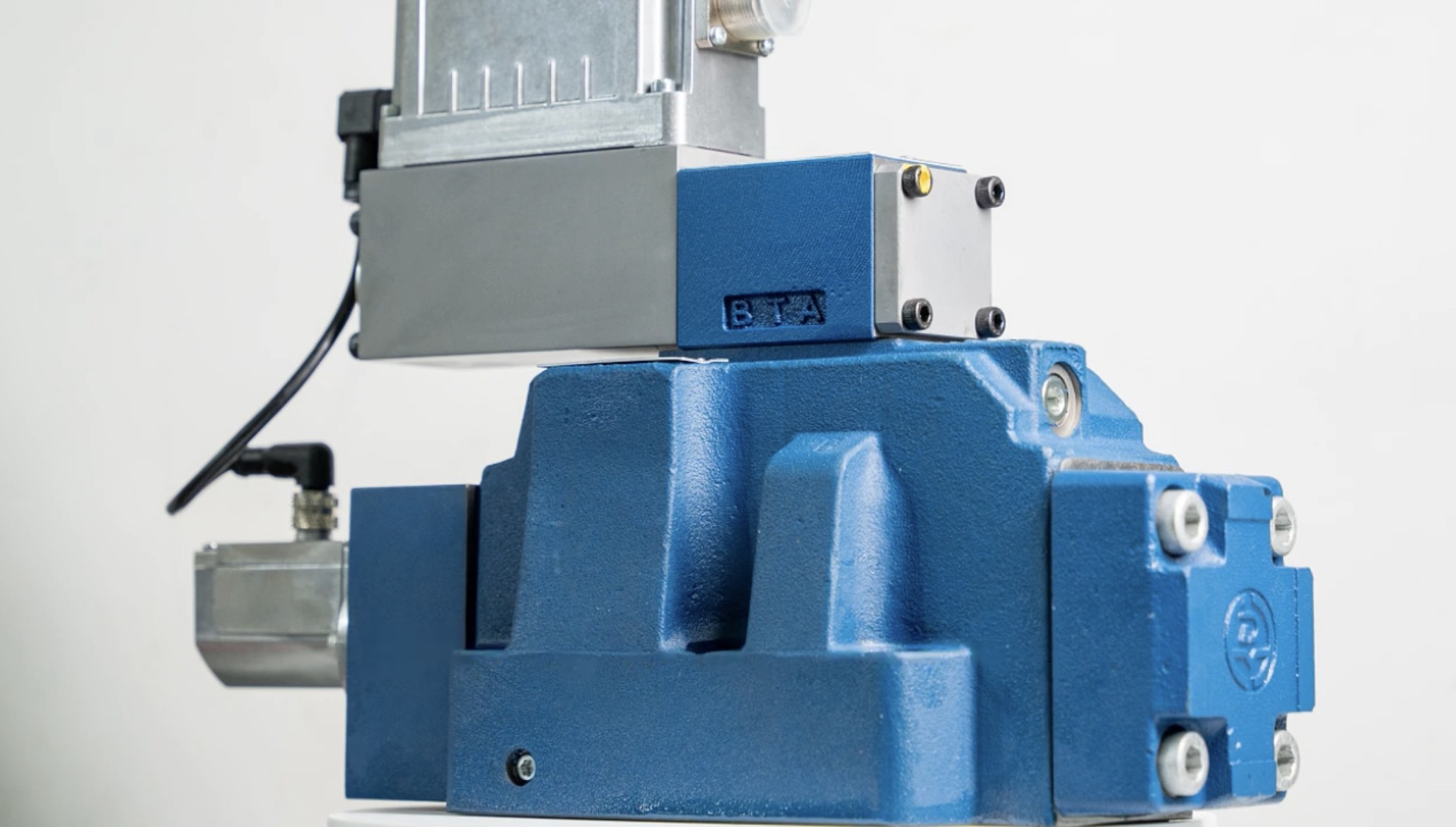

Pilot operat: Folosește o supapă mică pentru a controla o supapă mai mare (pentru sisteme de înaltă presiune)

De electronice

Electronică la bord (OBE): Are un creier computer încorporat
Amplificator extern: Folosește un separat Cutie de control

Unde sunt utilizate valve proporționale?

Aceste dispozitive versatile apar în multe Industrii:

Aplicații medicale

Ventilatoare: Livrați precis cantități de oxigen pentru pacienți
Mașini de dializă: Fluid de control flux pentru tratamentul rinichilor
Echipamente de laborator: Măsurați exact cantități de substanțe chimice

Automatizare industrială

Robot Arms: Activați neted, precis mișcări
Linii de asamblare: Transportor de control viteze și poziționare
Mașini -unelte: Reglementați tăierea presiune fluidă și prindere

Automotive și aerospațial

Sisteme de frânare: Furnizați neted, oprire controlată
Controlauri de zbor: Activați precis Manevrarea aeronavei
Sisteme de combustibil: Gestionați livrarea combustibilului la motoare

Alte industrii

Alimente și băuturi: Umpleți sticle cu sume exacte
Sisteme HVAC: Temperatura de control și fluxul de aer
Prelucrarea chimică: Mâner Materiale periculoase în siguranță

Avantajele valvelor proporționale

Lucrurile bune

Precizie incredibilă: Poate controla curge cu o precizie de 1-5%
Funcționare lină: Fără scufundări bruște sau vârfuri de presiune
Eficient din punct de vedere energetic: Folosește doar Puterea necesară
De lungă durată: Poate funcționa pentru milioane de cicluri
Integrare inteligentă: Se conectează la sisteme informatice cu ușurință
Caracteristici de siguranță: Încorporat Safes eșec previn accidentele

Numere de performanță care contează

Specificații	Gama tipică	Ce înseamnă
Timpul de răspuns	10-50 milisecunde	Cât de repede reacționează
Precizie	± 1% până la ± 5%	Cât de precis este
Interval de presiune	0-350 bar	Presiune maximă pe care o poate gestiona
Interval de temperatură	-20 ° C până la +80 ° C.	Limitele de temperatură de funcționare
Durată de viaţă	100 de milioane de cicluri	Cât durează

Provocări și considerații

Ce să ai grijă

Costuri mai mari: Mai scump decât supape simple de pornire/oprire
Complexitate: Are nevoie de priceput Tehnicieni pentru instalare
Întreţinere: Necesită lichide curate și calibrare regulată
Sensibilitatea mediului: Poate fi afectat de temperatură și contaminare

Sfaturi de întreținere

Pentru a menține valvele proporționale care funcționează bine:

Păstrați lichidele curate (utilizați filtre adecvate)
Verificați calibrarea în mod regulat
Mențineți temperatura de funcționare adecvată
Folosiți vâscozitatea fluidului drept (grosime)

Cum să alegeți proporționalul potrivit Supapă

Întrebări cheie de pus

Ce tip de lichid?(ulei, aer, apă, substanțe chimice)
Cât de mult flux ai nevoie?(măsurat în galoane sau litri pe minut)
Ce presiune?(Cât de multă forță Nevoile sistemului)
Cât de precis?(Ce nivel de precizie ai nevoie)
Ce mediu?(temperatură, curățenie, zone periculoase)

Lista de verificare a selecției

[] Potriviți tipul semnalului de control (tensiune sau curent)
[] Alegeți dimensiunea potrivită pentru cerințele dvs. de flux
[] Luați în considerare nevoile timpului de răspuns
[] Verificați evaluările de mediu
[] Planul de acces la întreținere
[] Buget pentru controlere și accesorii

Tendințe viitoare

Lumea valvelor proporționale păstrează evoluție:

Ce urmează

Controlauri mai inteligente: Valve alimentate cu AI care învață și se adaptează
Dimensiuni mai mici: Mai multe modele compacte pentru spații strânse
Conectivitate mai bună: Îmbunătățit Comunicare digitală
Economii de energie: Și mai eficient operație
Întreținere predictivă: Supape care vă spun când au nevoie de serviciu

Controla digital vs. analog

Avantajul modern

Beneficii de control digital:

Configurare bazată pe software (fără ajustări manuale)
Monitorizare și control la distanță
Imunitate mai bună a zgomotului
Economii de energie (nu este nevoie de porturi de sângerare)
Modificări ușoare ale parametrilor

Analog tradițional:

Tehnologie simplă, dovedită
Cost inițial mai mic
Ușor de depanat
Fără complexitate software

Exemple din lumea reală

Ventilator medical

Un pacient Covid-19 are nevoie de oxigen precis livrare. Valva proporțională primește semnale de la senzori care monitorizează Respirația pacientului și ajustează fluxul de oxigen în timp real, potențial economisind vieți.

Linie de asamblare robotică

Un producător de mașini folosește brațe robotice cu supape proporționale pentru instalarea parbrizului. Valvele controlează pneumatic Grippers care trebuie să țină sticla ferm, dar ușor - prea liberă și scade, Prea strâns și se rupe.

Aplicare aerospațială

Utilizează sistemul de control al zborului unei aeronave supape proporționale pentru a muta suprafețele de control. Intrarea pilotului este tradusă în Mișcări precise ale supapei care reglează fluxul de aer pe aripi și suprafețele de control, Activarea zborului neted.

Probleme și soluții comune

Problemă: supapa nu răspunde

Cauze posibile:

Probleme de alimentare cu energie electrică
Probleme de cablare a semnalului
Lichid contaminatSoluții:
Verificați conexiunile electrice
Verificați tensiunea de alimentare cu energie electrică
Curățați sau înlocuiți filtrele

Problemă: precizie slabă

Cauze posibile:

Calibrare derivă
Piese interne uzate
Efecte de temperaturăSoluții:
Recalibrează sistemul
Înlocuiți componentele uzate
Adăugați compensarea temperaturii

Considerații privind costurile

Investiții inițiale vs. valoare pe termen lung

În timp ce supapele proporționale costă mai mult În avans, acestea oferă adesea o valoare mai bună prin:

Costuri reduse de întreținere
Economii de energie
Calitatea îmbunătățită a produsului
Mai puțin timp de oprire
Durata de viață mai lungă

Factori ROI

Cerințe de precizie ale aplicației dvs.
Costuri de energie în zona dvs.
Costuri de muncă pentru întreținere
Îmbunătățirile calității producției
Nevoile de fiabilitate a sistemului

Cele mai bune practici de instalare

Face și nu

Do:

Utilizați proceduri de instalare curate
Protejați conexiunile electrice de umiditate
Instalați o filtrare corespunzătoare
Permiteți expansiunea termică
Planul de acces la întreținere

Nu:

Săriți procesul de spălare a sistemului
Ignorați cerințele de curățenie a fluidelor
Uitați de interferența electromagnetică
Subliniază sursa de alimentare
Grăbiți procesul de calibrare

Concluzie: De ce supape proporționale Chestiune

Ventilele proporționale reprezintă un crucial Tehnologie care pune la punct decalajul dintre controlul simplu/oprit și complex, complex, Gestionarea precisă a fluidelor. Ei permit funcționarea lină și exactă a nenumărate sisteme pe care ne bazăm în fiecare zi - de la echipamentele medicale care păstrează noi sănătoși pentru sistemele de fabricație care produc mărfurile pe care le folosim.

Pe măsură ce tehnologia continuă să avanseze, Ventilele proporționale devin mai inteligente, mai eficiente și mai integrate cu sisteme de control digital. Pentru ingineri, tehnicieni și factori de decizie Lucrul cu sisteme de putere fluidă, înțelegerea acestor dispozitive este esențială pentru Crearea de sisteme care nu sunt doar funcționale, ci optimizate pentru performanță, eficiență și fiabilitate.

Fie că proiectați un nou sistem, modernizarea unuia existentă sau pur și simplu încercarea de a înțelege modul în care mașinile moderne Obține o astfel de precizie impresionantă, valvele proporționale pot juca o cheie rol în culise. Capacitatea lor de a oferi neted, precis și fiabil Controlul le face indispensabile în lumea noastră din ce în ce mai automatizată.

Data viitoare când vedeți un robot care se mișcă Grația fluidă, un pacient care a primit tratament medical controlat precis sau un Aeronavele care zboară fără probleme prin turbulență, nu uitați că supapele proporționale S -ar putea să fie doar eroii necunoscuți care fac totul posibil.
