Când lucrați cu sisteme hidraulice, înțelegerea fiecărei componente contează. Supapa de reținere RVP 30 se remarcă ca o soluție fiabilă pentru controlul fluxului de fluid într-o singură direcție. Această supapă de reținere hidraulică, fabricată de HYDAC, a devenit o alegere standard în aplicațiile de mașini industriale și mobile.
Ce este supapa de reținere RVP 30?
Supapa de reținere RVP 30 este o supapă de control direcțională montată pe colector proiectată pentru sistemele de ulei hidraulic. Permite fluidului să curgă liber de la portul B la portul A blocând în același timp orice curgere inversă. Acest control unidirecțional al debitului este esențial în multe aplicații hidraulice în care prevenirea refluxului protejează pompele și menține presiunea sistemului.
RVP 30 folosește un design poppet cu arc, realizat din oțel călit. Când presiunea fluidului din portul B depășește forța arcului, supapa se deschide și lasă fluidul să treacă. Când presiunea scade sau încearcă să inverseze direcția, arcul împinge poppa înapoi pe scaun, creând o etanșare metal-metal care previne orice scurgere.
Această supapă de reținere urmează standardele DIN ISO 1219 și este proiectată special pentru montarea directă pe colectoare hidraulice sau plăci de montare. Designul compact economisește spațiu în comparație cu supapele de reținere în linie, făcând RVP 30 ideal pentru sistemele în care spațiul de instalare este limitat.
Specificațiile tehnice care contează
Supapa de reținere RVP 30 face față condițiilor solicitante cu specificații care îndeplinesc cerințele industriale. Supapa funcționează la o presiune maximă de lucru de 350 bar, ceea ce este egal cu aproximativ 5000 psi. Acest rating de presiune face ca RVP 30 să fie potrivit pentru circuitele hidraulice de înaltă presiune întâlnite în mod obișnuit în echipamentele grele.
Capacitatea debitului ajunge până la 600 de litri pe minut sau aproximativ 150 de galoane pe minut. Acest debit mare înseamnă că supapa de reținere RVP 30 poate gestiona volume substanțiale de fluid fără a crea cădere excesivă de presiune. Presiunea standard de crăpare este de 0,5 bar, deși există opțiuni pentru 0,05 până la 4,5 bar, în funcție de nevoile aplicației. Presiunile de fisurare mai mici permit supapei să se deschidă mai ușor, în timp ce setările mai mari asigură o etanșare mai bună împotriva refluxului.
Corpul supapei este fabricat din oțel carbon cu placare cu fosfat sau zinc pentru rezistență la coroziune. Poppa în sine folosește oțel întărit și lustruit pentru durabilitate. Garniturile standard sunt fluoroelastomer FKM, care suportă temperaturi de la 20 de grade Celsius negative la 80 de grade Celsius pozitive. Unele versiuni extind intervalul inferior la 30 de grade Celsius negativ.
RVP 30 cântărește aproximativ 10,3 kilograme și se conectează prin porturi filetate dimensionate pentru fitinguri O-ring NPTF, BSPP sau SAE de 1,5 inchi. Modelul de montare folosește patru șuruburi și poate fi instalat în orice orientare fără a afecta performanța.
Cum funcționează supapa de reținere RVP 30 în aplicații reale
Înțelegerea unde se potrivește supapa de reținere RVP 30 ajută la clarificarea valorii acesteia. O aplicație comună este protecția pompei. Când o pompă hidraulică se oprește, fluidul poate încerca să curgă înapoi prin pompă. Acest debit invers poate deteriora componentele pompei sau poate permite presiunii sistemului să scadă brusc. Instalarea RVP 30 la ieșirea pompei previne acest reflux și protejează pompa de deteriorare.
Circuitele acumulatorilor beneficiază și de supapa de reținere RVP 30. Acumulatoarele stochează lichid sub presiune pentru eliberare rapidă atunci când este necesar. Supapa de reținere menține presiunea în acumulator, împiedicând curgerea fluidului înapoi în sistemul principal atunci când presiunea scade. Aceasta menține energia stocată disponibilă pentru următorul ciclu de lucru.
Mașinile mobile precum excavatoarele și încărcătoarele folosesc RVP 30 în toate sistemele lor hidraulice. Aceste mașini funcționează în condiții dure, cu vibrații constante și sarcini variabile. Garnitura metal pe metal a supapei de reținere menține scurgerile zero chiar și atunci când componentele se încălzesc în timpul utilizării intense. Această fiabilitate reduce timpul de nefuncţionare cu aproximativ 20 până la 30 la sută în comparaţie cu sistemele care utilizează supape de reţinere de calitate inferioară.
Liniile de producție de producție încorporează valva de reținere RVP 30 în prese, mașini de turnat prin injecție și echipamente de asamblare automată. Timpul de răspuns rapid al supapei și căderea scăzută de presiune ajută aceste sisteme să funcționeze fără probleme, fără a pierde energie. Aceleași principii se aplică în sistemele de control al pasului turbinelor eoliene și în echipamentele marine unde fiabilitatea nu poate fi compromisă.
Caracteristicile căderii de presiune
Fiecare supapă creează o oarecare rezistență la curgere, care se manifestă ca o cădere de presiune. Supapa de reținere RVP 30 minimizează această pierdere de energie prin designul său intern simplificat. La 100 de litri pe minut, căderea de presiune măsoară aproximativ 0,5 bar. Aceasta crește la aproximativ 1,2 bari la 200 litri pe minut și ajunge la aproximativ 4,8 bari la debitul maxim de 600 litri pe minut.
Aceste valori ale căderii de presiune sunt relativ scăzute pentru o supapă de reținere de această dimensiune și capacitate. Căderea mai mică de presiune înseamnă mai puțină energie risipită ca căldură și o funcționare mai eficientă a sistemului. Relația dintre debitul și căderea de presiune nu este liniară, căderea de presiune crescând mai rapid la debite mai mari din cauza turbulenței și frecării.
Proiectanții de sisteme pot utiliza aceste cifre ale căderii de presiune pentru a calcula pierderile totale ale sistemului și dimensionarea pompelor în mod corespunzător. Supapa de reținere RVP 30 contribuie minim la ineficiența generală a sistemului, care contează atunci când se optimizează consumul de energie în instalațiile industriale mari.
Comparând RVP 30 cu alternative
Piața supapelor hidraulice oferă multe opțiuni de supape de reținere. Supapa de reținere RVP 30 concurează în primul rând pe fiabilitate și performanță, mai degrabă decât pe preț. Bosch Rexroth produce supape similare, evaluate pentru presiune și debit comparabile, uneori cu capabilități de monitorizare electronică care atrag sistemele automate. Parker Hannifin oferă supape de reținere care sunt puțin mai ușoare și mai ușor de integrat în design compact.

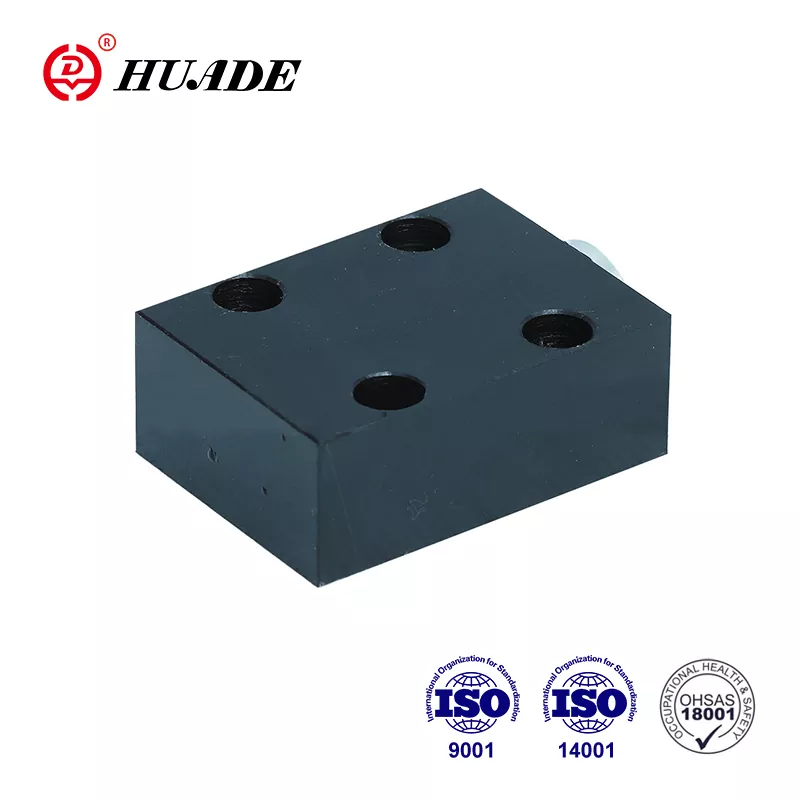

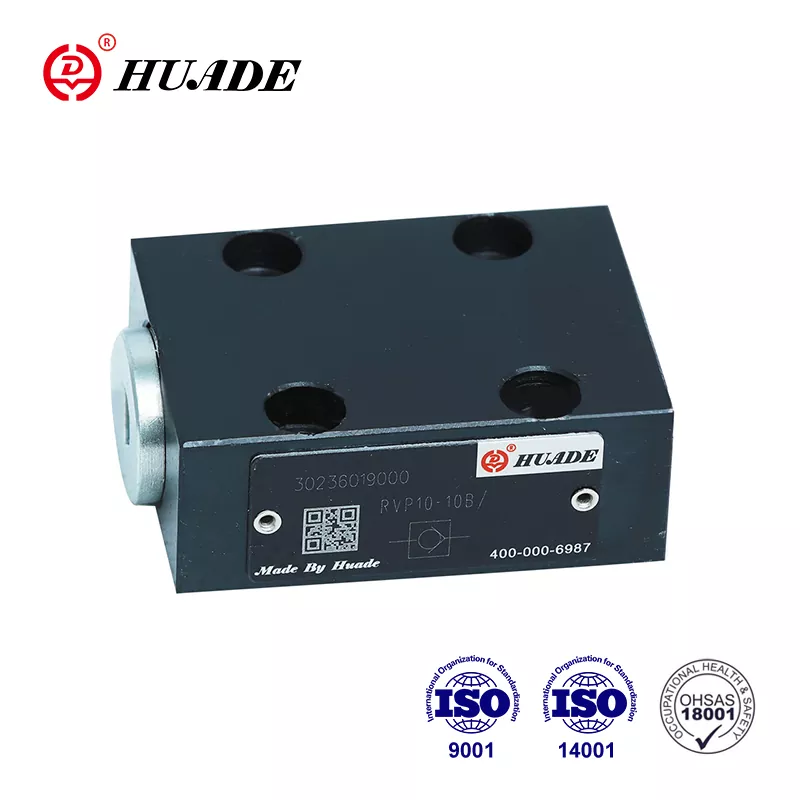

Producătorii chinezi precum Huade produc supape de reținere care corespund specificațiilor RVP 30 la prețuri cu 30 până la 50 la sută mai mici. Aceste alternative îndeplinesc standardele de certificare ISO și funcționează bine în aplicații în care constrângerile bugetare contează mai mult decât moștenirea mărcii. De obicei, compromisul implică asistență tehnică mai puțin cuprinzătoare și o durată de viață potențial mai scurtă în condiții extreme.
Supapele de reținere Eaton Vickers oferă o bună compatibilitate cu componentele standard SAE și mențin o disponibilitate largă prin rețelele de distribuție. Supapa de reținere RVP 30 se distinge prin precizia tehnică a HYDAC și prin calculul de 150 de ani a timpului mediu până la eșec. Această proiecție privind longevitatea provine din teste extinse și date de teren de la mii de instalații.
Pentru aplicațiile care necesită fiabilitate absolută, cum ar fi platformele petroliere offshore sau procesele critice de fabricație, RVP 30 își justifică prețul premium. Pentru uz industrial general cu acces regulat la întreținere, alternative mai puțin costisitoare pot oferi performanțe adecvate.
Ghid de instalare
Instalarea corectă asigură că supapa de reținere RVP 30 funcționează conform proiectării. Suprafața de montare trebuie să fie plană cu 0,01 milimetri la 100 de milimetri și netedă până la un finisaj de suprafață de 0,8 micrometri sau mai bine. Aceste specificații previn scurgerile în jurul corpului supapei și asigură o distribuție uniformă a sarcinii între șuruburile de montare.
Tipul de fir trebuie să se potrivească cu conexiunile de sistem, fie NPTF, BSPP sau SAE. Folosirea unui standard de filet greșit poate cauza filetare încrucișată sau etanșare necorespunzătoare. Aplicați etanșant pentru filete adecvat pentru sistemele hidraulice, evitând produsele care pot contamina fluidul sau se pot degrada sub presiune.
Șuruburile de montare trebuie să fie de gradul 10,9 sau echivalent și strânse în cruce la valorile cuplului specificate în manualul de instalare HYDAC. Strângerea neuniformă poate deforma suprafața de montare și poate crea căi de scurgere. Supapa de reținere RVP 30 poate fi instalată în orice orientare, deoarece folosește presiunea arcului mai degrabă decât gravitația pentru etanșare.
Filtrarea în amonte este critică pentru longevitatea supapei. Sistemul trebuie să filtreze particulele de până la 20 de micrometri sau mai mici pentru a îndeplini nivelul de curățenie ISO 4406 de 21/19/16 specificat pentru RVP 30. Contaminarea este cauza principală a defecțiunii supapei de reținere, particulele împiedicând etanșarea corectă a clapetei sau înțeparea suprafețelor de etanșare.
După instalare, purjați tot aerul din sistem înainte de a aplica presiunea maximă. Aerul blocat poate cauza funcționarea neregulată a supapei și zgomot excesiv. Testați supapa de reținere prin presurizarea din ambele direcții pentru a confirma că se deschide liber în direcția înainte și etanșează complet împotriva curgerii inverse.
Întreținere și depanare
Supapa de reținere RVP 30 necesită întreținere minimă atunci când este operată conform specificațiilor. Intervalele de inspecție de la 1000 la 2000 de ore de funcționare sunt tipice pentru aplicațiile industriale. În timpul inspecției, verificați dacă există scurgeri externe în jurul corpului supapei și a suprafeței de montare. Orice scurgere vizibilă indică uzura etanșării sau instalarea necorespunzătoare.
Testarea presiunii de fisurare verifică periodic că arcul nu s-a slăbit sau clapeta nu s-a uzat. Dacă presiunea de fisurare a crescut semnificativ, contaminarea internă poate împiedica deschiderea completă a supapei. Dacă presiunea de fisurare a scăzut, poate apărea oboseala arcului sau degradarea etanșării.
Cea mai frecventă problemă cu supapa de reținere RVP 30 este lipirea valvei, în cazul în care supapa nu se deschide sau se închide corect. Acest lucru rezultă, de obicei, din depunerea de contaminare între poppet și scaun. Spălarea sistemului cu lichid hidraulic curat rezolvă adesea lipirea minoră. Contaminarea severă necesită dezasamblarea și curățarea supapei sau înlocuirea trusei de etanșare.
HYDAC furnizează seturi de etanșare special pentru RVP 30, inclusiv toate inelele O și inelele de rezervă. Înlocuirea sigiliilor durează de obicei mai puțin de o oră cu unelte manuale de bază. Numărul piesei setului de etanșare pentru etanșările FKM este SEAL KIT 30FKM. Utilizați întotdeauna kituri de etanșare HYDAC originale sau echivalente verificate pentru a menține performanța supapei.
Operarea supapei de reținere RVP 30 în afara intervalului său de temperatură poate deteriora garniturile și poate cauza scurgeri. Garniturile FKM se ocupă de majoritatea aplicațiilor hidraulice cu uleiuri minerale, dar fluidele incompatibile, cum ar fi anumite uleiuri sintetice, pot necesita etanșări NBR. Verificați întotdeauna compatibilitatea fluidelor înainte de instalare.
De unde să cumpărați supapa de reținere RVP 30
Opțiunile de cumpărare pentru valva de reținere RVP 30 includ distribuitori autorizați și furnizori online. Site-ul oficial HYDAC oferă comanda directă pentru desemnarea modelului RVP-30-01.X cu livrare în 2 până la 4 săptămâni la nivel global. Acest lucru asigură componente autentice cu garanție completă a producătorului și acces la suport tehnic.
Furnizorii industriali precum MROstop și Motion Industries stochează valva de reținere RVP 30 cu prețuri de aproximativ 600 până la 850 de dolari SUA pentru configurațiile standard. Acești distribuitori țin adesea inventarul pentru livrare imediată, ceea ce ajută atunci când sunt necesare rapid supape de înlocuire pentru a minimiza timpul de nefuncționare.
Piețele online, inclusiv eBay, prezintă noi valve RVP 30 de la diverși vânzători. Prețurile variază între aproximativ 593 și 857 de dolari, în funcție de vânzător și de configurația specifică a modelului. Programele de protecție a cumpărătorilor reduc riscul atunci când cumpără prin aceste canale, deși verificarea reputației vânzătorului rămâne importantă.
Pentru clienții care iau în considerare alternative de cost, Alibaba leagă cumpărătorii cu producători precum Huade care produc supape de reținere compatibile cu RVP 30. Prețurile sunt de obicei cu 30 până la 50% sub cele originale HYDAC, cu cantități minime de comandă de 1 până la 10 bucăți. Termenii de livrare de 1 până la 2 săptămâni și garanțiile de un an sunt standard. Criptarea plăților SSL protejează tranzacțiile.
Când comparați sursele, luați în considerare costul total, inclusiv transportul, termenii de garanție și disponibilitatea suportului tehnic. Supapa de reținere RVP 30 de la canalele autorizate include documentație, fișiere CAD pentru proiectarea sistemului și acces la inginerii HYDAC pentru întrebări privind aplicațiile. Aceste servicii adaugă valoare dincolo de componenta în sine.
Considerații economice
Supapa de reținere RVP 30 reprezintă o investiție moderată într-un sistem hidraulic complet. Prețurile tipice de 500 până la 800 de euro îl poziționează ca o componentă premium în comparație cu alternativele economice. Acest cost este justificat de durata lungă de viață a supapei și de performanța cu scurgeri zero, care reduce risipa de fluid și previne contaminarea.
Rentabilitatea investiției vine în primul rând din reducerea timpilor de nefuncționare și a costurilor de întreținere. Sistemele care utilizează RVP 30 experimentează mai puține opriri neplanificate din cauza defecțiunii supapei. Etanșarea metal pe metal elimină scurgerile treptate care pot contamina sistemele și pot deteriora componentele din aval. Pe o durată obișnuită de instalare de 5 până la 10 ani, aceste economii depășesc adesea diferența inițială de preț față de supapele de reținere mai ieftine.
Eficiența energetică contribuie, de asemenea, la valoarea economică. Caracteristicile căderii de presiune scăzute ale supapei de reținere RVP 30 înseamnă că se irosește mai puțină putere a pompei împingând fluidul prin supapă. În sistemele mari care funcționează continuu, aceste economii de energie se pot ridica la mii de dolari anual.
Costurile de întreținere rămân scăzute deoarece RVP 30 utilizează kituri standard de etanșare și necesită doar instrumente de bază pentru service. Piesele de schimb rămân disponibile de la HYDAC și de la distribuitori chiar și pentru supapele instalate cu zeci de ani în urmă. Această disponibilitate pe termen lung a pieselor protejează investiția în echipamente și reduce riscul de uzură.
Tendințe viitoare și integrare digitală
Industria componentelor hidraulice încorporează treptat senzori și monitorizarea digitală. În timp ce actuala supapă de reținere RVP 30 este un dispozitiv pur mecanic, versiunile viitoare pot include senzori de presiune sau monitoare de debit integrate în corpul supapei. Aceste adăugiri ar permite întreținerea predictivă prin detectarea degradării performanței înainte de apariția unei defecțiuni complete.
Inițiativele din industria 4.0 impun o mai mare conectivitate între componentele hidraulice și sistemele de control. O versiune inteligentă a RVP 30 ar putea comunica starea acestuia unui sistem central de monitorizare, alertând operatorii atunci când este necesară întreținerea sau când condițiile de operare depășesc limitele de proiectare. Această dezvoltare se aliniază cu tendința mai largă de întreținere bazată pe condiție, mai degrabă decât intervale de service bazate pe timp.
În ciuda acestor posibilități tehnologice, designul fundamental al supapei de reținere RVP 30 va rămâne probabil neschimbat. Mecanismul clapetei cu arc sa dovedit de-a lungul deceniilor de funcționare în nenumărate aplicații. Orice îmbunătățiri digitale ar completa mai degrabă decât să înlocuiască funcția mecanică de bază.
Făcând alegerea corectă
Selectarea supapei de reținere RVP 30 depinde de adaptarea capabilităților supapei la cerințele sistemului. Pentru aplicații care necesită presiune maximă de până la 350 bar și debite de până la 600 litri pe minut, RVP 30 oferă performanțe dovedite. Etanșarea cu scurgere zero este critică în sistemele în care chiar și cantități mici de curgere inversă cauzează probleme.
Considerațiile bugetare contează pentru fiecare proiect. Supapa de reținere RVP 30 costă mai mult decât alternativele de bază, dar mai puțin decât supapele controlate electronic cu specificații similare. Acest lucru îl poziționează pe locul de mijloc, unde performanța și fiabilitatea justifică prețurile premium fără a ajunge la niveluri de lux.
Suportul tehnic și disponibilitatea documentației favorizează RVP 30 pentru sisteme complexe în care pot apărea provocări de integrare. HYDAC oferă asistență de inginerie și specificații detaliate care ajută proiectanții de sisteme să optimizeze selecția componentelor. Acest suport se dovedește valoros atunci când depanați probleme neașteptate sau depășiți limitele de performanță.
Supapa de reținere RVP 30 și-a câștigat reputația prin performanță constantă în aplicații solicitante. Înțelegerea specificațiilor, a procedurilor de instalare adecvate și a cerințelor de întreținere îi ajută pe utilizatori să obțină valoarea maximă de la această componentă hidraulică. Indiferent dacă protejează pompele scumpe, menține presiunea acumulatorului sau controlează debitul în echipamentele mobile, RVP 30 oferă un control fiabil al debitului, care menține sistemele hidraulice să funcționeze fără probleme.
