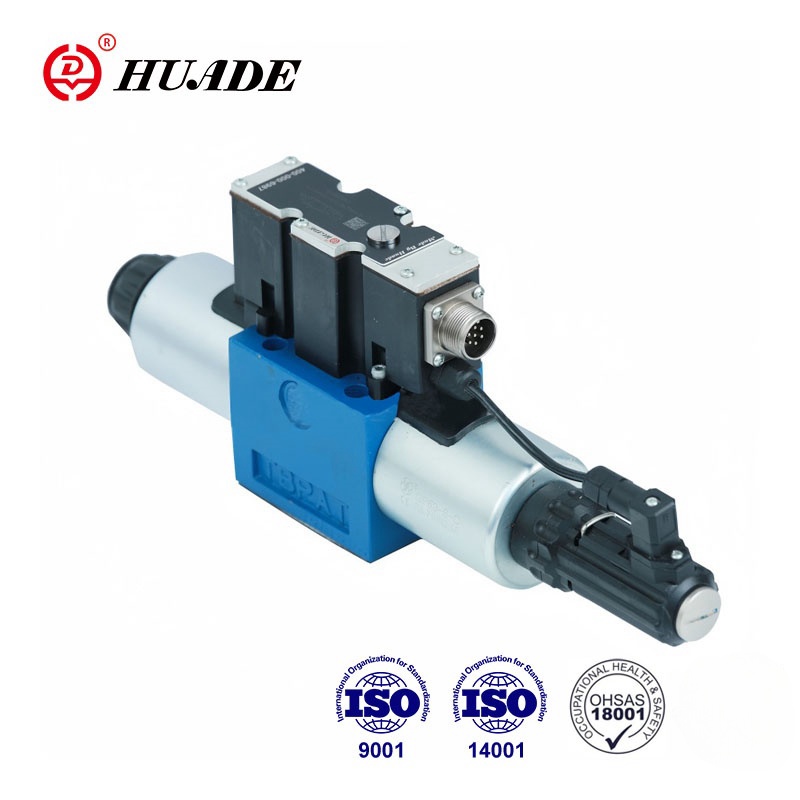

Această supapă 4WREE-2X este o supapă direcțională proporțională cu acțiune directă acționată de un solenoid proporțional pentru a controla fluxul și direcția de curgere a fluidului hidraulic. Controlul electromagnetului se poate realiza prin amplificatorul incorporat. Performanța produsului este compatibilă cu seria 4WREE-2X de la Rexroth.
| Hidraulic | |||
| Dimensiune | 6 | 10 | |
| Presiunea de operare | Porturile A, P, B | 31.5 | 31.5 |
| Portul T | 21 | 21 | |
| Debitul nominal Qvnom la △ P=1MPa(L/min) | 8, 16, 32 | 25, 50, 75 | |
| Max. debit admisibil (l/min) | 80 | 180 | |
| Gradul de contaminare (μm) | ≤20 (recomandat 10) | ||
| histerezis (%) | ≤0,1 | ||
| Interval de inversare (%) | ≤0,05 | ||
| Sensibilitatea răspunsului (%) | ≤0,05 | ||
| Fluid sub presiune | Uleiuri minerale, ester fosfat | ||
| Interval de vâscozitate mm2/S | 20 până la 380 | ||
| Interval de temperatură ambientală (℃) | 4WRE | -20 până la +70 | |
| 4 WREE | -20 până la +50 | ||
| Greutate (Kg) | 4WRE | 2.2 | 6.3 |
| 4 WREE | 2.4 | 6.5 | |
| Electrice (electronice integrate) | |||
| Dimensiune | 6 | 10 | |
| Tipul de furnizare | DC | DC | |
| Tensiune nominală (V) | 24 | ||
| Curentul nominal al solenoidului (A) | 2.5 | ||
| Rezistența bobinei solenoidului (Ω) | Rezistența bobinei la 20℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Datoria | 100% | ||
| Temperatura maximă a bobinei (℃) | la 150 | ||
| Izolație conform DIN40050 | IP65 | ||
| Date tehnice ale amplificatorului asociat | |||
| Amplificator asociat | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4 WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Tensiune de alimentare | Tensiune nominală VDC | 24 | |
| Valoarea limită inferioară V | 19.4 | ||
| Valoarea limită superioară V | 35 | ||
| Puterea amplificatorului | Imax A | <2 | |
| Curentul de impuls A | 3 | ||
Caracteristici:
▶Supapă direcțională proporțională controlată direct pentru controlul direcției și mărimii unui debit
▶Pentru montarea plăcii suport
▶ Feedback de poziție electrică
▶Bobină de comandă centrată pe arc
▶Tip 4WREE, electronică de supapă integrată cu interfață A1 sau F1
▶Acționarea se face prin solenoizi proporționali cu filet central și bobină detașabilă
▶Supapă și control electronic dintr-o singură sursă
Aplicație:
Supapa proporțională 4WREE-2X poate fi utilizată în diverse domenii precum mașini-unelte, industria ușoară, metalurgie, minerit, aerospațial etc.
Supapele direcționale proporționale 4/2 și 4/3 sunt componente controlate direct ale designului de montare a plăcii de bază.
Acestea sunt actionate de solenoizi proportionali cu filet central si bobina detasabila. Solenoizii sunt controlați opțional prin electronică de control integrată.
Descrierea functionala:
Cu solenoizii (5 și 6), dezactivați, bobina de comandă (2) este menținută în poziție centrală de arcurile de compresie (3 și 4)
Funcționarea directă a bobinei de comandă (2) prin punerea sub tensiune a unuia dintre solenoizii proporționali, de ex. controlul solenoidului „b” (6)
→Mișcarea bobinei de comandă (2) spre stânga proporțional cu semnalul electric de intrare
→Conexiune de la P la A și B la T prin secțiuni transversale asemănătoare orificiului cu caracteristici de curgere progresivă
Dezactivarea solenoidului (6)
→Bobina de comandă (2) este readusă în poziția centrală prin arcul de compresie (3)
HD-4WREE...A-2X
În starea dezactivată, bobina (2) este menținută într-o poziție centrală mecanică de arcurile de retur a solenoidului. Acest lucru, pentru simbolul bobinei „V”, nu se referă la poziția centrală hidraulică! Când circuitul de comandă în buclă închisă a supapei electrice este închis, atunci bobina este poziționată în poziția centrală hidraulică.
Proiecta:
Supapa constă în principal din:
•Carcasa(1) cu fata de montaj
• Bobină de comandă (2) cu arcuri de compresie (3 și 4)
• Solenoizi (5 și 6) cu filet central
• Traductor de poziție (7)
•Electronică de control integrată opțională(8)
•Ajustarea mecanică a punctului de zero (9) este accesibilă prin Pg 13.5, iar punctul de zero electric este accesibil prin Pg 7(10) (tip 4WREE)
Simbol al supapei direcționale proporționale 4WREE-2X
