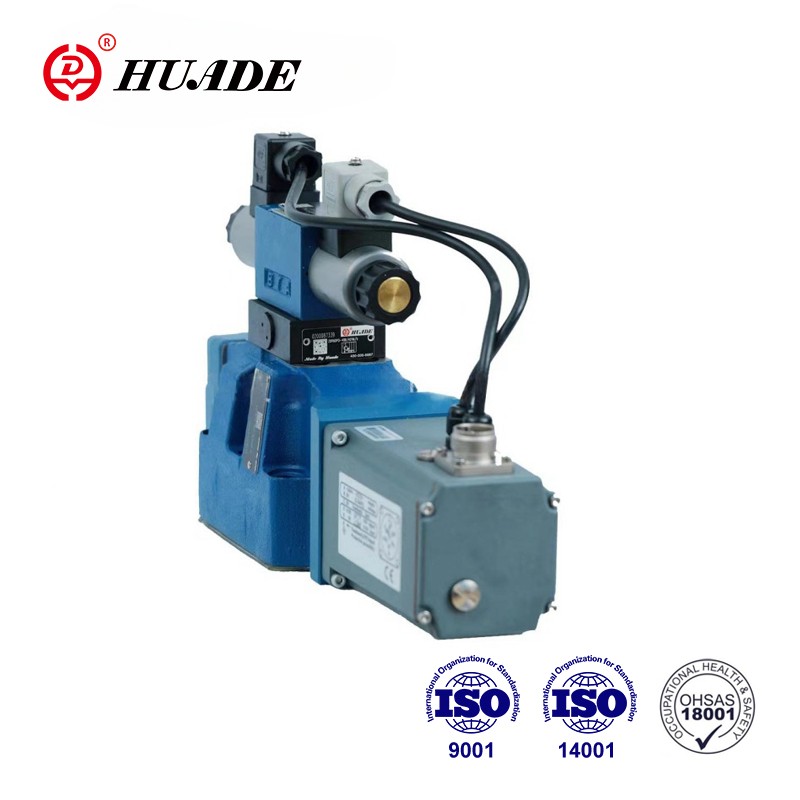

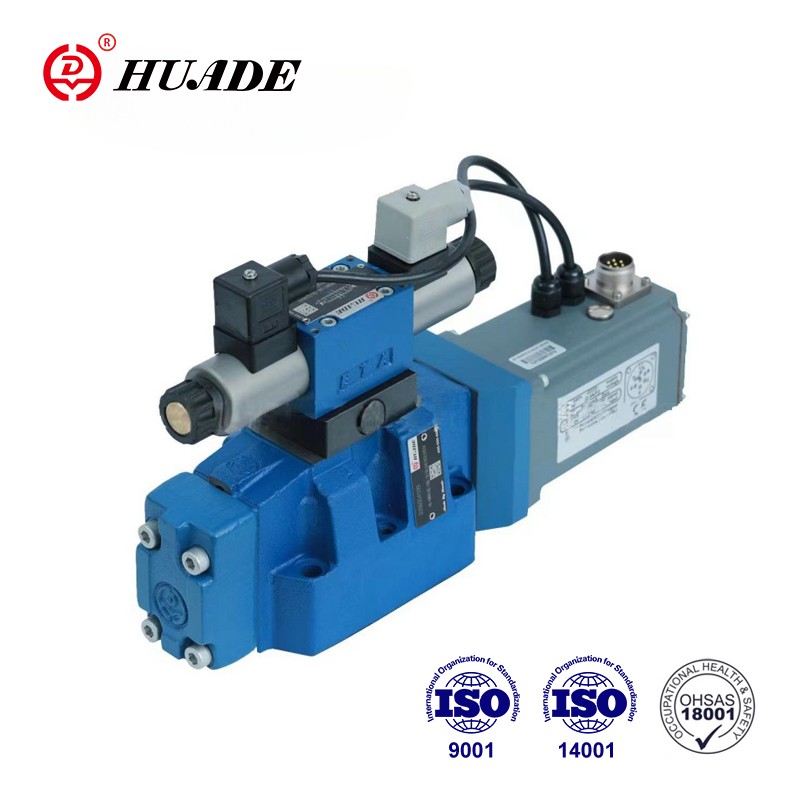

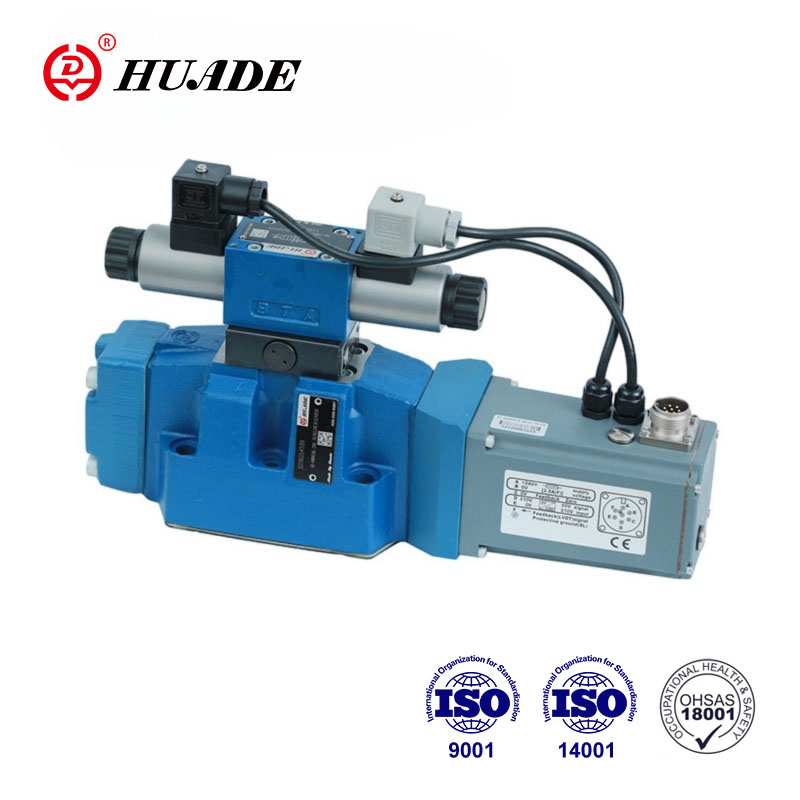

Supapele de tip 4WRKE sunt supape direcționale proporționale în 2 trepte. Ele controlează direcția și dimensiunea fluxului. Etapa principală este controlată în funcție de poziție, astfel încât poziția tamburului de control să fie independentă de forțele de curgere și în cazul debitelor mai mari. După introducerea tehnologiei și a cercetării și dezvoltării independente, produsele cu supape proporționale marca Huade au performanțe stabile și de înaltă calitate.
| Hidraulic | |||||
| Dimensiune | 10 | 16 | 25 | 32 | |
| Presiunea de operare | Supapă de control pilot (MPa) Alimentare cu ulei de pilot | 2,5~31,5 | |||
| Supapă principală, orificii P, A, B (MPa) | 31.5 | 35 | 35 | 35 | |
| Presiune de retur (MPa) | Evacuare ulei pilot, extern | 31.5 | 25 | 25 | 25 |
| Evacuare ulei pilot, intern | ＜1 | ||||
| Portul Y | ＜1 | ||||
| Debit nominal q ± 10 % la △p = 1MP (L/min) | 25 50 90 | 125 180 | 220 350 | 400 600 | |
| Debitul supapei principale (max. permis) (L/min) | 170 | 460 | 870 | 1600 | |
| Debitul de ulei pilot la orificiul X sau Y cu o formă de pas de semnal de intrare de la 0 la 100 % (L/min) | 4.1 | 8.5 | 11.7 | 13.0 | |
| histerezis (%) | ≤1 | ||||
| Sensibilitatea răspunsului (%) | ≤0,5 | ||||
| Precizie de filtrare (μm) | ≤20 | ||||
| Fluid sub presiune | Ulei mineral Ester fosfat | ||||
| Vâscozitate medie (mm2/s) | 20~380 | ||||
| Interval de temperatură a fluidului sub presiune (℃) | -20~70 | ||||
| Greutate (Kg) | 8.7 | 11.2 | 16.8 | 31.5 | |
| Date electrice | |
| Protecția supapei conform DIN 40 050 | IP65 |
| Tip de tensiune | DC |
| Tipul semnalului | Analogic |
| Putere, max (W) | 72 (medie = 24 W) |
| Conexiune electrică | Cu fișă componentă conform E DIN 43 563-AM6 |
| Conector la E DIN 43 563-BF6-3 | |
| Electronica de control | Integrat în supapă |
Caracteristici:
▶ Supapă direcțională proporțională în 2 trepte acționată cu pilot cu feedback de poziție electrică a bobinei de control principal și electronică integrată (OBE) ;
▶Controlul direcției fluxului și al mărimii unui debit
▶Funcționare cu ajutorul solenoizilor proporționali
▶Montare pe suport: model de porțiune conform IS0 4401
▶Bobină de comandă principală centrată pe arc
▶ Feedback de poziție electrică
▶Supapă de control pilot: supapă direcțională proporțională cu o singură treaptă
▶Scena principală cu control de poziție
Aplicație:
Supapa direcțională proporțională 4WRKE-3X este utilizată pentru a controla direcția și debitul.
Supapele constau în principal din supapa de comandă pilot (1), carcasă (8), bobină de comandă principală (7), capace (5 și 6), arcul de centrare (4), traductorul de poziție inductiv (9) și supapa de reducere a presiunii (3). Dacă nu există semnal de intrare, bobina de comandă principală (7) va fi menținută în poziție centrală de arcul de centrare (4). Atât schimbarea poziţiei bobinei de comandă principală (7), cât şi modificarea valorii de comandă la însumarea joncţiunii amplificatorului creează o tensiune diferenţială. În timpul comparării valorii de comandă și a valorii reale, se determină o posibilă abatere de control prin intermediul electronicii și solenoidul proporțional al supapei de control pilot (1) este alimentat cu curent. Curentul induce o forță în solenoid care acţionează bobina de comandă printr-un piston în rând. Debitul care a fost eliberat prin secțiunile transversale de comandă determină o reglare a tamburului principal de comandă. Într-o stare controlată, bobina principală de comandă (7) este echilibrată și menținută în această poziție traductorul (9) atașat la acesta este deplasat până în poziția de comandă. Cursa bobinei de comandă și deschiderea de comandă se modifică proporțional cu valoarea de comandă. Electronica de control este integrată în supapă. Prin reglarea supapei și a electronicii, abaterea în producția de serie a dispozitivelor este menținută la un nivel scăzut. Conductele rezervorului nu trebuie lăsate să funcționeze goale; o supapă de preîncărcare trebuie instalată în cazul unei condiții de instalare corespunzătoare (presiunea de contrabalansare aprox. 0,2 MPa)。
Simbol al supapei direcționale proporționale 4WRKE-3X
Pachet de Supapă direcțională proporțională 4WRKE-3X
