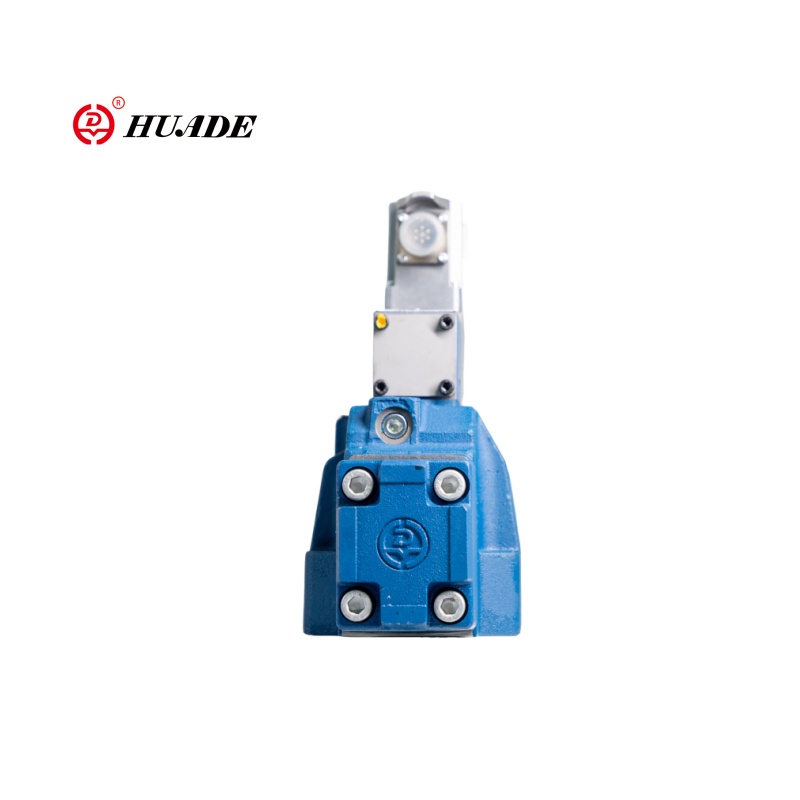

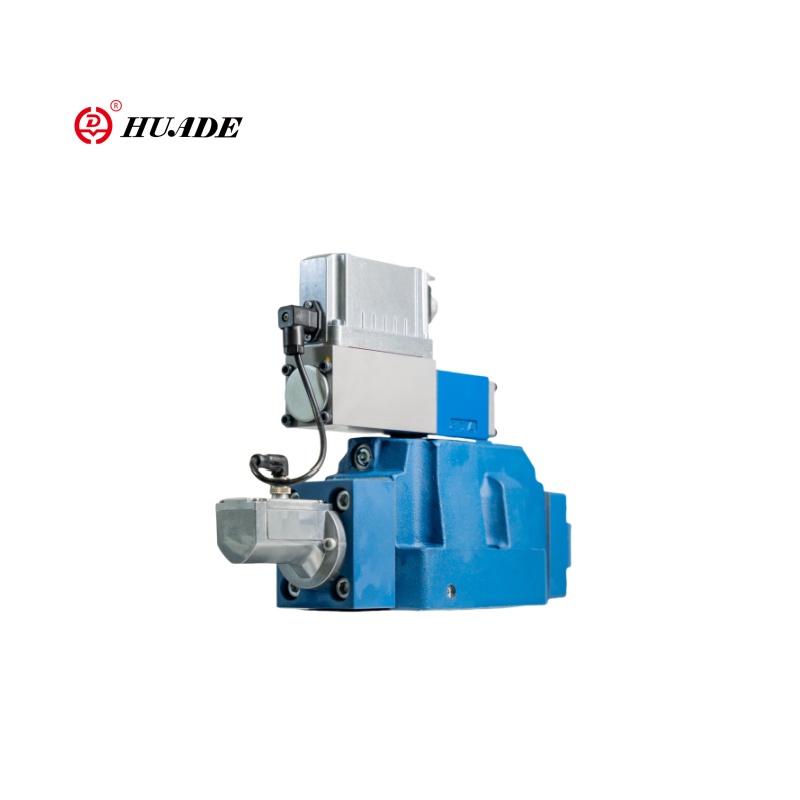

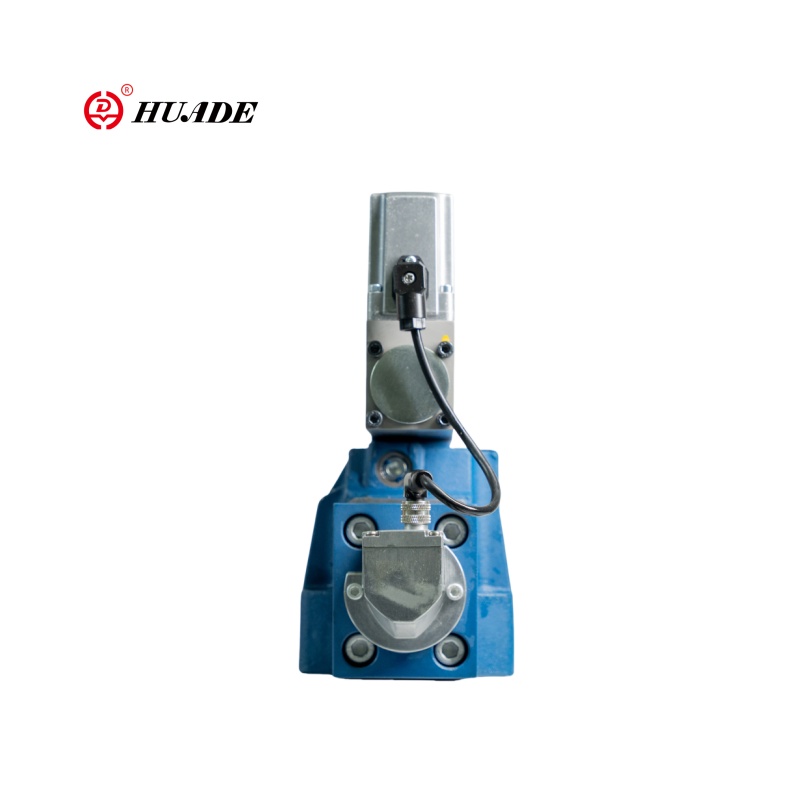

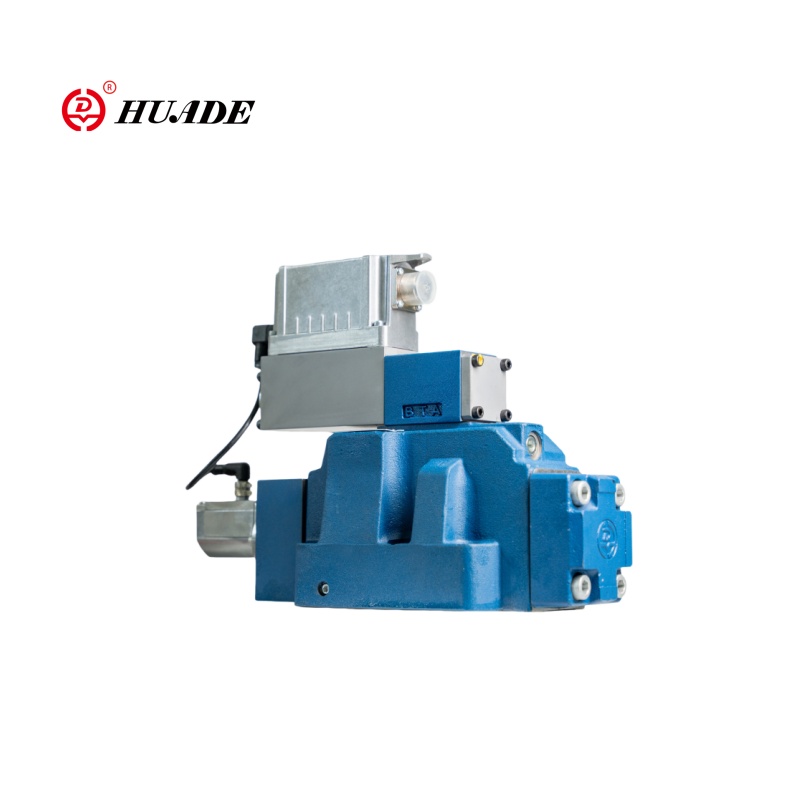

Valvă direcțională proporțională 4WRLE-4X

Valva proporțională direcțională a lui Huade 4WRLE-4X este o supapă direcțională proporțională electro-hidraulică (cu feedback de poziție OBE). Metoda de control este solenoidul proporțional + poziția miezului de supapă Control cu ​​buclă închisă (feedback LVDT). Valva Huade 4WRLE-4X Proiectarea corpului, tehnologia de etanșare și performanța solenoidului sunt aproape de nivelurile de rexroth, dar durabilitatea în condiții de muncă extreme (cum ar fi vibrațiile de înaltă frecvență, funcționarea continuă pe termen lung) poate fi ușor diferită. Prețul produsului Huade este de obicei cu 20% -30% mai mic decât Rexroth, cu o performanță semnificativă a costurilor. Lanțul de aprovizionare este localizat, ciclul de livrare este scurt, iar răspunsul serviciului post-vânzare este rapid.

Parametrul produsului supapei direcționale proporționale 4WRLE-4X

Caracteristica produsului și aplicarea supapei proporționale direcționale 4WRLE-4X

Caracteristici:

▪ Frable - design dovedit și robust

▪ Spool de înaltă calitate -control și mânecă a supapei de control pilot

▪ Bobina de control a supapei de control pilot se află în poziția „eșuați în siguranță” atunci când unitatea este oprită

▪ Bobina de control a supapei principale se află în poziția centrală centrată pe arc și/sau în poziția de compensare

▪ Flexibil - potrivit pentru poziție, viteză și control de presiune

▪ Precis - sensibilitate la răspuns ridicat și histereză mică

Aplicație:

Valva direcțională proporțională 4WRLE-4X este potrivită pentru sistemele de control hidraulice cu cerințe ridicate pentru performanțe dinamice, precizie și fiabilitate, în special în situațiile în care sunt necesare răspuns rapid și feedback cu buclă închisă. Valva proporțională 4WRLE-4X de la Huade este utilizată pe scară largă în automatizarea industrială, echipamentele de mașini-unelte și echipamente de procesare, mașini de turnare prin injecție și mașini de turnare, echipamente de testare și simulare, utilaje de inginerie etc.

Detalii despre producție ale supapei proporționale direcționale 4WRLE-4X

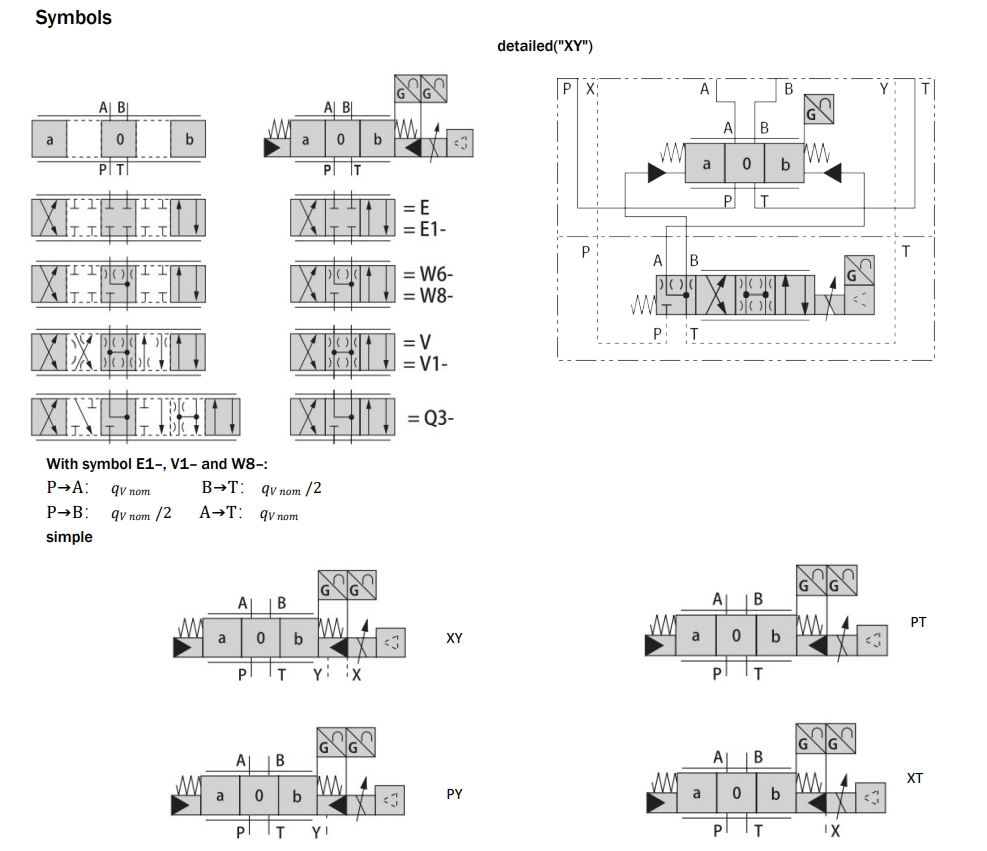

Funcție, secțiune

Tipul de supapă 4WRLE este supapa de control direcțională funcționată de pilot, cu feedback de poziție electrică și electronice integrate (OBE).

Compoziția supapei:

1. Valvă pilot cu miezul supapei și structura mânecii supapei (1)

2. Valva mai mare cu centrare de primăvară și feedback de poziție (2)

3. Amplificator integrat (3)

Funcţie:

Când electronica integrată (OBE) este oprită sau inactivă, bobina de control a supapei de control pilot este operată cu arc în poziția „sigură de eșec”. Bobina de control a supapei principale se află în poziția sa centrală centrată pe arc.

Electronica integrată (OBE) compară valoarea de comandă specificată cu valoarea reală a poziției a bobinei de control al supapei principale. În caz de abateri de control, solenoidul de control va fi activat. Datorită forței magnetice schimbate, bobina de control pilot este ajustată

Primăvara.

Fluxul, care este activat prin secțiunile transversale de control, duce la o ajustare a bobinei principale de control. Secțiunea de accident vascular cerebral/control a vârfului principal de control este reglementată proporțional cu valoarea de comandă.

Alimentarea cu ulei pilot din supapa de control pilot este internă prin portul P sau extern prin portul X. Feedback -ul poate fi intern prin portul T sau extern prin portul Y către rezervor.

Controlează închiderea solenoidului

În cazul următoarelor erori, solenoidele de control sunt dezactivate de electronica integrată (OBE), bobina de control pilot este setată pe poziția sa „sigură de eșec” și descărcă camerele de ulei pilot ale supapei principale. Operat de arc, bobina principală de control a supapelor se va deplasa în poziția centrală.
