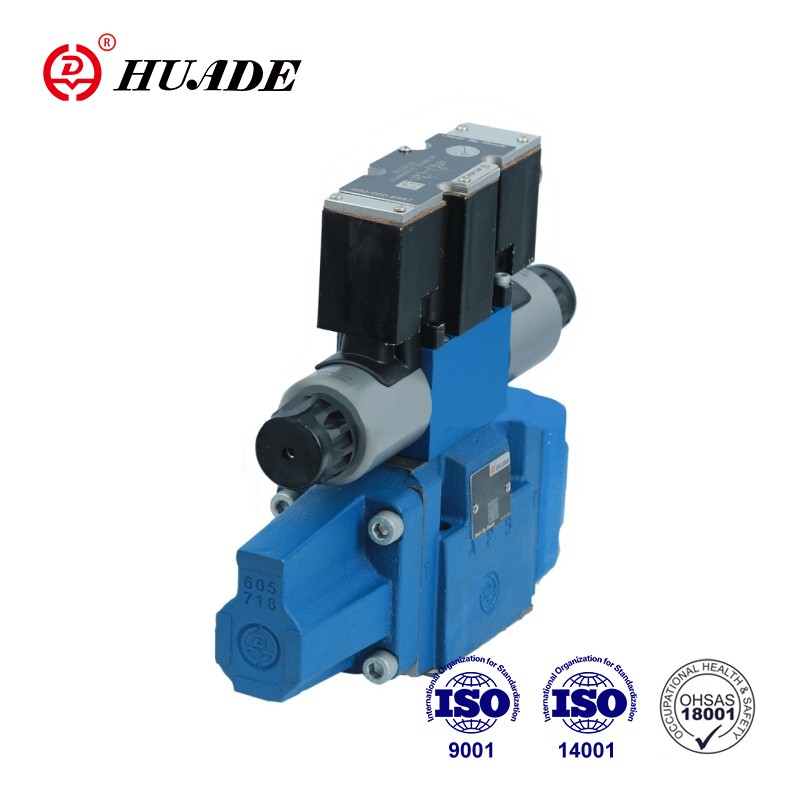

Vanele de tip HD-4WRZE sunt supape cu 4 căi acționate pilot care sunt acționate prin solenoizi proporționali, ele controlează direcția și rata debitului. Această supapă direcțională proporțională are o performanță de cost ridicat. Fabrica este echipată cu echipamente avansate de producție din întreaga lume și are proceduri riguroase de testare pentru a asigura performanța stabilă a fiecărei supape proporționale.
| Hidraulic | |||||
| Dimensiunea nominală | 10 | 16 | 25 | 32 | |
| Presiunea de operare | alimentare cu ulei pilot extern | 3~10 | |||
| - Supapa pilot (MPa) | alimentare cu ulei pilot intern | 10~31,5 | 10~35 | ||
| - Supapa principala (MPa) | 31.5 | 35 | |||
| Presiunea conductei de retur (MPa) | Orificiul T (scurgere ulei pilot extern) | 31.5 | 25 | 25 | 15 |
| Port T (scurgere ulei pilot intercal) | 3 | ||||
| Portul Y | 3 | ||||
| Volumul ulei pilot (cm3) pentru mișcarea bobinei 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| Debitul de ulei pilot la orificiul X și Y (L/min) pentru forma în trepte a semnalului de intrare 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| Debit prin supapa principală (l/min) | 170 | 460 | 870 | 1600 | |
| % histerezis | ≤6 | ||||
| Fluid sub presiune | Ulei mineral conform DIN 51 524 | ||||
| Interval de temperatură a fluidului sub presiune (℃) | -20~80 | ||||
| Interval de vâscozitate (mm2/s) | 20~380 | ||||
| Instalare | optional, de preferinta orizontala | ||||
| Greutate pentru versiunea WRZ... (pentru WRZE"în plus 0,2 kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| Electric | |||
| Tip supapă | SEP | FIORBE | |
| Tip de tensiune | DC | ||
| Curent maxim (A) | 1.5 | 2.5 | |
| Rezistența bobinei solenoidului (Ω) | Valoare rece la 20℃ | 4.8 | 2 |
| Valoare max.caldă | 7.2 | 3 | |
| Protecţie | IP65 | ||
| Temperatura bobinei (℃) | până la 150 | ||
| % taxă | 100 | ||
| Electronica de control | HD-VT-VSPA2-50-1X/. | electronică de control integrată | |
Caracteristici:
▶Supapă direcțională proporțională acționată cu pilot
▶Pentru montarea plăcii suport
▶Controlul direcției și debitului
▶Bobină de comandă centrată pe arc
▶Supapă și electronică de control proporțională dintr-o singură sursă
Aplicație:
Supapele HD-4WRZE sunt folosite pentru a controla direcția și debitul.
Supapa constă în principal din: supapă pilot ①, bobină principală ④, supapă principală ⑥ și arc de centrare ③. Cu solenoidul B în starea dezactivată, bobina de comandă ② se deplasează spre dreapta. Alimentarea cu ulei pilot a supapei pilot este internă prin orificiul P sau extern prin orificiul X. Uleiul pilot curge prin supapa pilot ① în camera de presiune și deplasează bobina principală ④ proporțional cu semnalul electric de intrare. Conexiunea de la P la A și de la B la T se face prin secțiuni transversale de tip orificiu cu caracteristici de curgere progresivă.
Cu solenoidul A în starea dezactivată, bobina principală se deplasează spre stânga. Conexiunea de la P la B și de la A la T. Deconectarea solenoidului, bobina de comandă și bobina pilot ④ sunt mutate înapoi în centrul lor. pozitii.
Simbol al supapei direcționale proporționale 4WRZE-7X
Alimentare cu ulei pilot
Abordare
