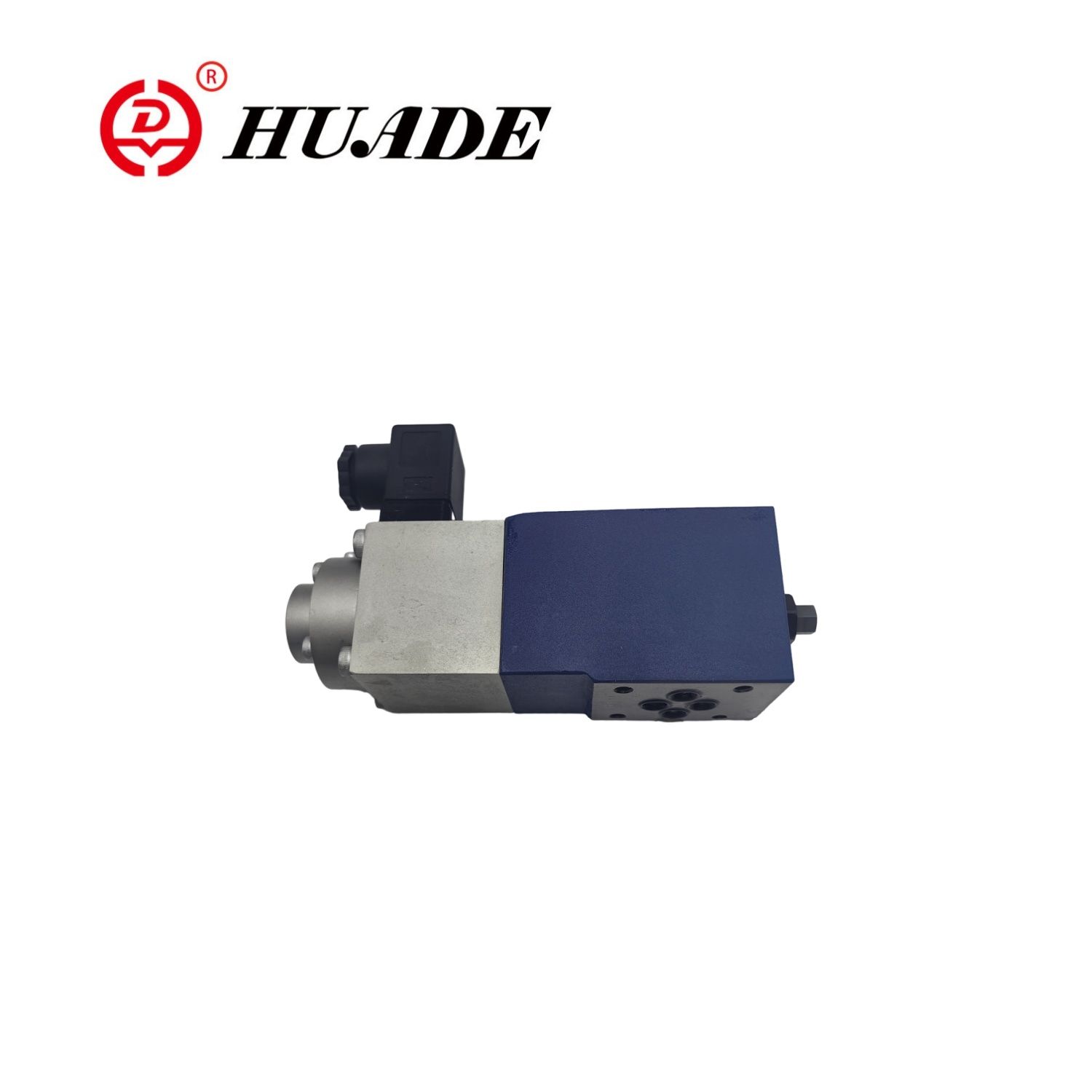

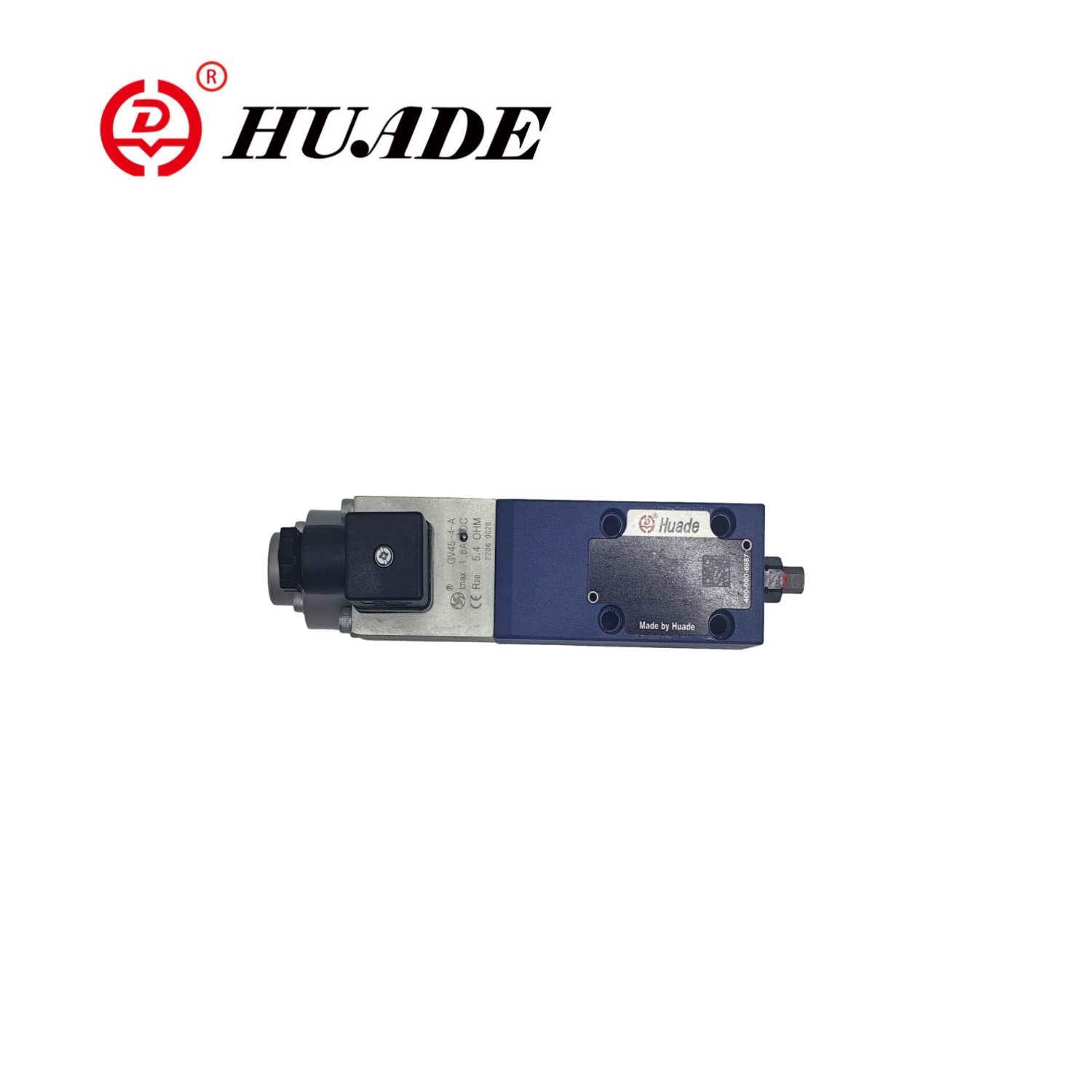

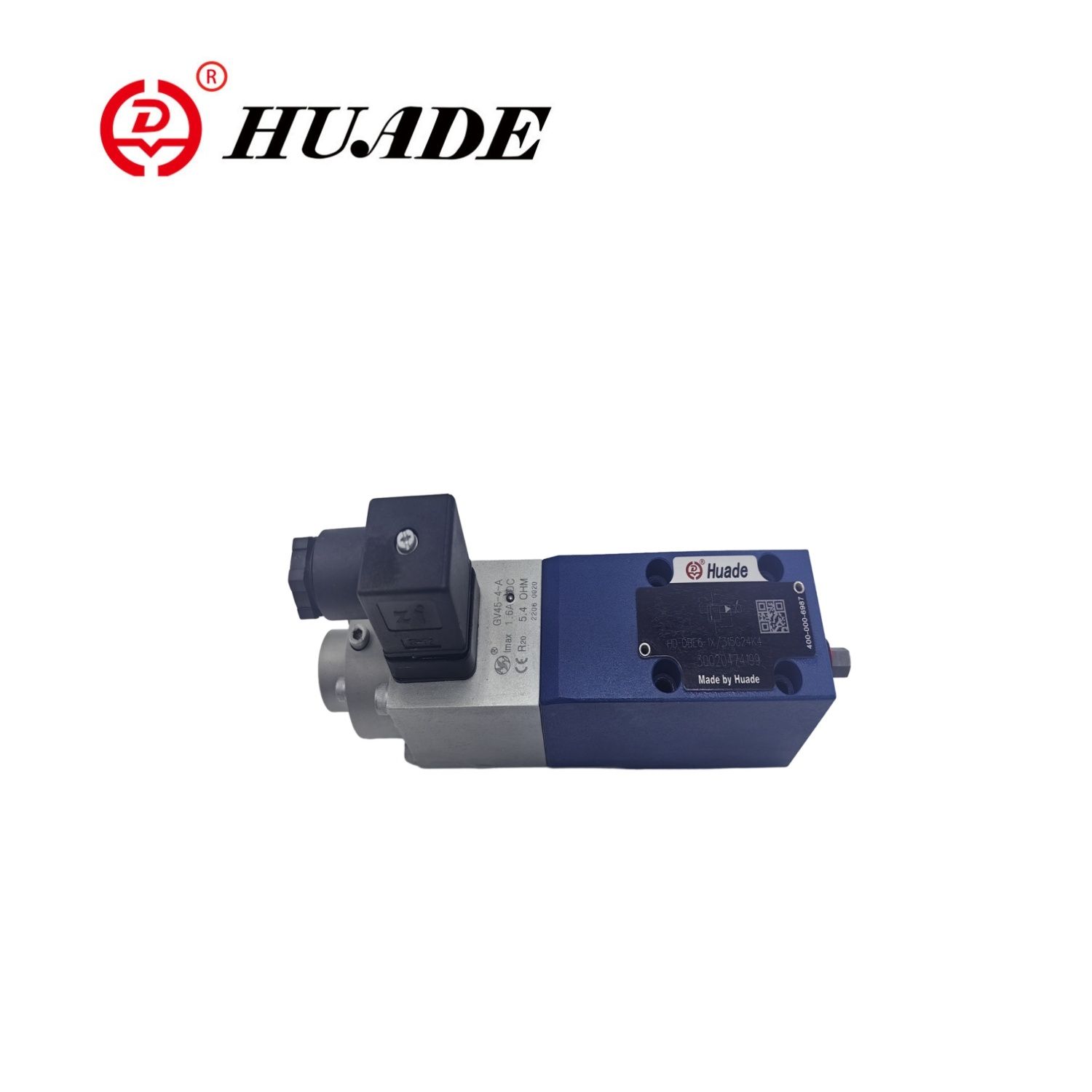

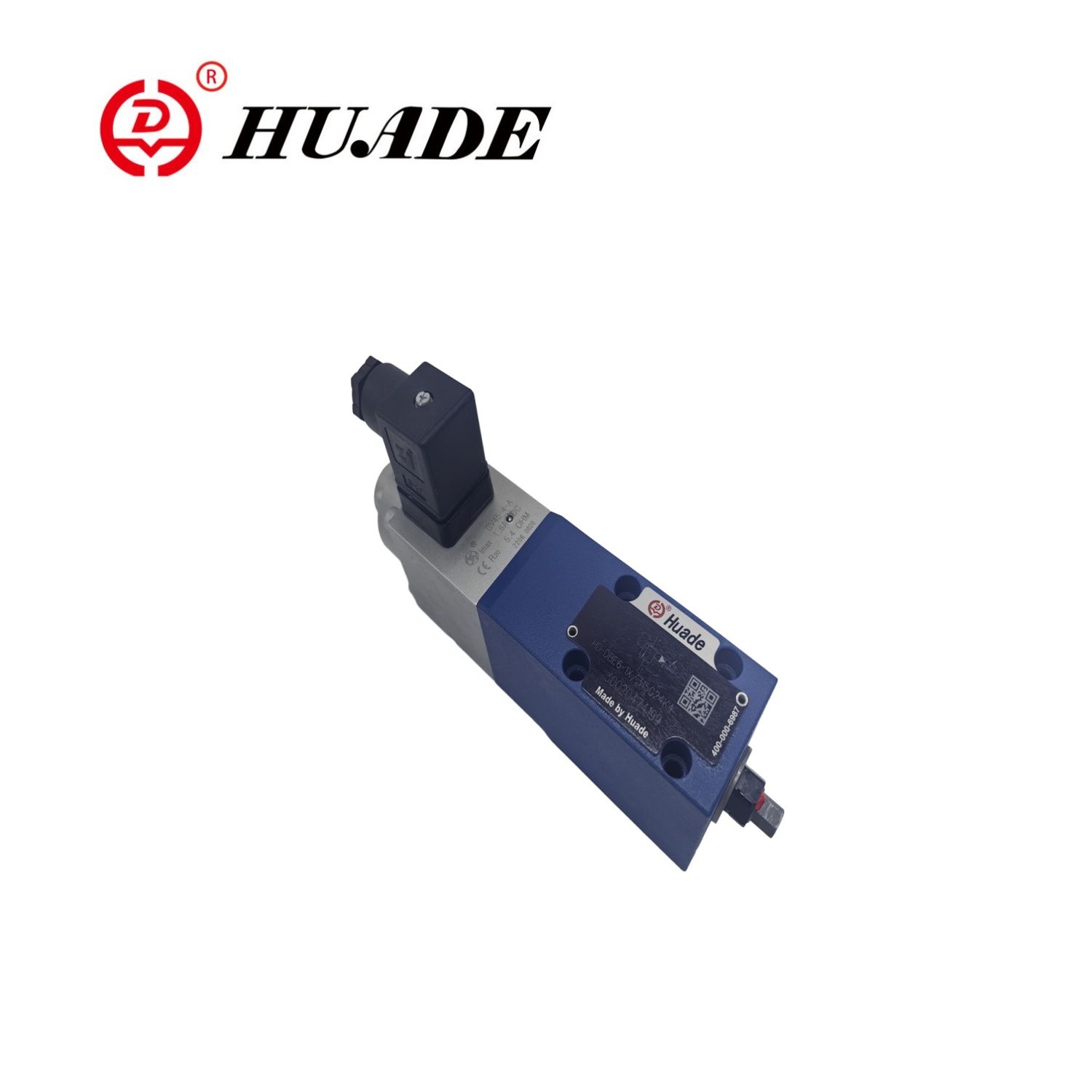

Valvă proporțională de relief presiune DBE-1X

Valva proporțională de relief a lui Huade DBE-1X este o supapă de relief operată de pilot condusă de un solenoid proporțional, utilizat pentru a limita presiunea sistemului. Poate seta continuu presiunea sistemului să fie limitată pe baza valorii de intrare electrică, obținând astfel un control precis al presiunii sistemului hidraulic. Această supapă proporțională îndeplinește cerințele CE, se conformează standardelor internaționale și este compatibilă cu produsele Rexroth.

Parametrul produsului de supapă proporțională de reliefare a presiunii DBE-1X

Caracteristica produsului și aplicarea supapei proporționale de reliefare a presiunii DBE-1X

Caracteristici:

▶ Valvă pentru limitarea presiunii sistemului

▶ Acționarea prin solenoide proporționale

▶ Pentru montarea subplate sau designul plăcii sandwich

▶ Electronică de supapă și control de la o singură sursă

▶ Tipuri HD-DBEE și HD-ZDBEE cu electronice de control integrate

① Exemplu de Exemplu de răspândire a curbei caracteristice a presiunii valorii de comandă

② Rampele reglabile în sus și în jos în sus și în jos

Aplicație:

Valva de relief proporțională DBE-1X este utilizată pe scară largă în diferite sisteme hidraulice care necesită un control precis al presiunii, cum ar fi utilaje de construcție, echipamente metalurgice, construcții navale și alte câmpuri.

Funcția și secțiunea supapei proporționale de reliefare a presiunii DBE-1X

Valve proporționale de relief pentru presiune, tipurile HD-DBE sunt acționate cu ajutorul unui solenoid proporțional. Aceste supape sunt utilizate pentru a limita presiunea sistemului. Cu aceste supape este posibilă reglarea fără pasiune a presiunii sistemului, care trebuie să fie limitată, în raport cu valoarea de comandă electrică.

Aceste supape constau practic dintr -un solenoid proporțional (1), carcasa (2), cartușul de supapă (3), bobina (4) și poppetul pilot (8). Solenoidul proporțional transformă proporțional curentul electric într -o forță mecanică. O creștere a curentului determină o creștere corespunzătoare a forței solenoidului. Camera de armătură a solenoidului este umplută cu lichid hidraulic și este echilibrată la presiune. Setarea presiunii sistemului se realizează prin solenoide proporționale (1) în raport cu valoarea de comandă. Presiunea care rezultă din sistemul din portul P acționează pe partea dreaptă a bobinei (4). În același timp, presiunea sistemului acționează prin linia de control (6) care este prevăzută cu un orificiu (5) pe partea încărcată cu arc a bobinei (4). Printr -un rifici (7) presiunea sistemului acționează asupra poppetului pilot (8) împotriva forței solenoidului proporțional (1). Odată ce presiunea sistemului a atins valoarea prestabilită, poppetul pilot (8) se ridică de pe scaunul său. În funcție de model, uleiul pilot poate curge acum extern prin portul A (Y) sau intern în rezervor, acest lucru are efectul de a limita presiunea pe partea încărcată cu arc a bobinei (4). Dacă presiunea sistemului continuă să crească ușor, atunci presiunea mai mare pe partea dreaptă a bobinei împinge bobina spre stânga în poziția de control P până la T. la un curent minim de control -care să răspundă la o valoare de comandă a zero -presiunea minimă setată va fi setată.

Structura supapei proporționale de reducere a presiunii DBE-1X

Simbol al supapei proporționale de relief presiune dbe-1x
