Supapă proporțională de reducere a presiunii DBE

Huafilter furnizează supapa de relief proporțională a presiunii de marcă Huade. Suntem o companie de distribuție aprobată a Huade Hydraulic. Valvele proporționale de înaltă performanță ale Huade Hydraulic sunt utilizate pe scară largă în diferite domenii, cum ar fi fabricarea mașinilor, utilaje agricole, control industrial și multe altele. Ca producător profesionist de produse hidraulice, Huade Hydraulic se mândrește cu ani de experiență de producție și acumulare tehnică. Valvele proporționale ale Huade Hydraulic sunt alternative rentabile și fiabile la produsele Rexroth.

Trimite o anchetă Descărcare PDF

Descriere produs

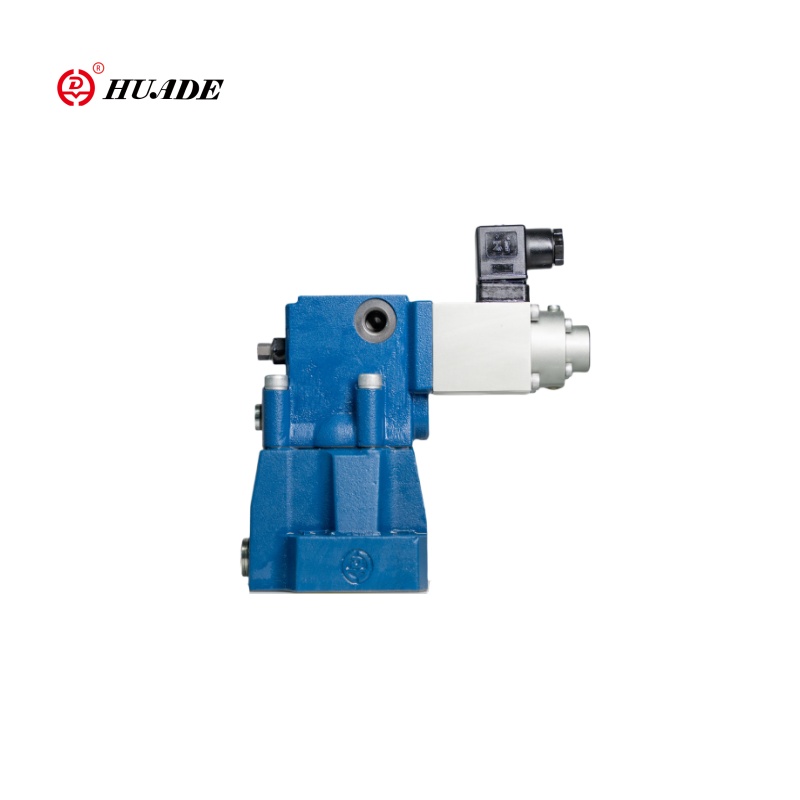

Supapă proporțională de reducere a presiunii DBE

Supapa de reducere a presiunii proporționale din seria DBE poate stabili fără probleme presiunea sistemului prin funcționarea unui solenoid proporțional, îndeplinind diferite cerințe de lucru. Caracteristicile acestui produs includ un control precis, stabilitate și fiabilitate și ușor de întreținut. Valva de reducere a presiunii proporționale DBE este disponibilă în mai multe modele și specificații pentru a satisface diferite nevoi. De exemplu, Huade Hydraulic produce modele precum DBE10-30B/315IMDREM și DBE20-30B/200XYM Reducând presiunea proporțională de reducere a presiunii, care au diferite intervale de presiune de lucru și caracteristici ale fluxului, permițând utilizatorilor să selecteze în funcție de nevoile lor.

Parametrul produsului de supapă proporțională de reliefare a presiunii DBE

Date hidraulice
Max. Porturi de presiune care operează A. B și X (MPA)	31.5
Presiunea de întoarcere (MPA)	Port y, separat și la presiune zero până la rezervor
Max. Presiune setătoare (MPA)	5. 10. 20. 31.5 La fel ca etapa de presiune
Min. Presiune setătoare (MPA)	vezi curbele caracteristice
Max. Siguranța presiunii (MPA)	presiune setătoare
	5	10	20	31.5
	1to 6²	1 până la 12²	1 până la 22²	1to 34²
Max. Flux (L/min)	10	20	30
	200	400	600
Flux pilot (L/min)	0,7 până la 2
Liniaritate (%)	± 3,5
Repetabilitate (%)	<± 2
Variație tipică (%)	<± 2 max. presiune
Hysteresis (%)	Cu supratensiunea ± 1,5 de max.PRESSURE. Fără surpriză ± 4,5 de max.PRESIUNE
Timpul de comutare	30 până la 150
Fluid sub presiune	Ulei mineral (pentru sigiliu NBR), ester fosfat (pentru sigiliu FPM)
Interval de vâscozitate (MM2/S)	2,8 până la 380
Intervalul de temperatură al lichidului sub presiune (℃)	-20 până la+70
Gradul de contaminare (μm)	≤20 (Recomandarea 10)

Date tehnice electrice
Amplificator	VT-200G40 furnizate cu supapă împreună
Tensiune de alimentare	DC
Min.Control Curent (A)	0.1
Max.control currenl (a)	0.8
Rezistența bobinei （ω）	Valoarea rece la 20 ℃ este de 19,5; Valoarea maximă.
Intervalul de temperatură al lichidului sub presiune (℃)	+50
Stat de lucru	Continua
Protecția supapei	IP65
Conexiuni electrice	Plug

Caracteristica produsului și aplicarea supapei proporționale de reliefare a presiunii DBE

Caracteristici:

▶ Pentru montarea subplate

▶ Încadrat în bloc

▶ Opțional limitare maximă suplimentară a presiunii cu ajutorul unei supape de control pilot încărcate cu arc

▶ Supapa și controlul electronic formează o sursă

Aplicație:

Valva de relief proporțională a presiunii din seria DBE este utilizată pe scară largă în diferite sisteme hidraulice care necesită un control precis al presiunii, cum ar fi utilaje de construcție, echipamente metalurgice, construcții navale și alte câmpuri. Acestea joacă un rol crucial în aceste domenii, îmbunătățind stabilitatea și fiabilitatea sistemelor.

Funcția și secțiunea supapei proporționale de reliefare a presiunii DBE

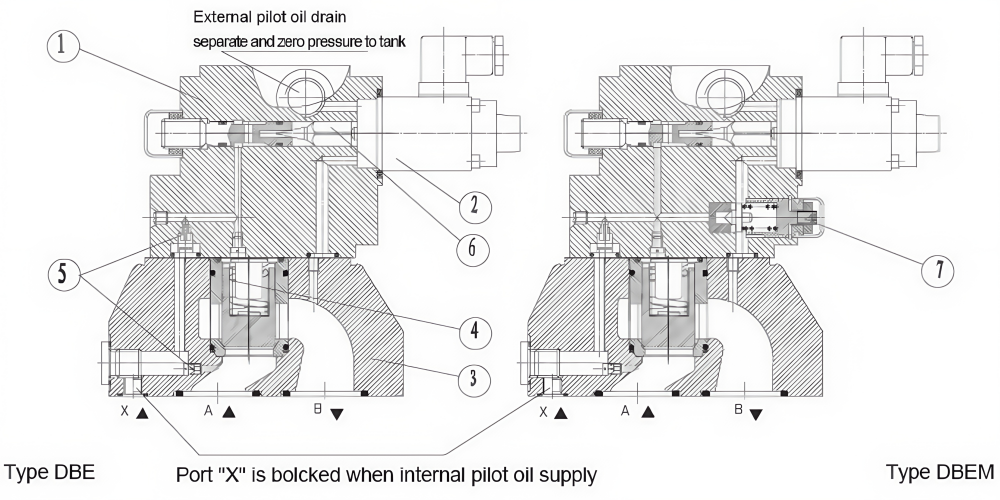

Aceste supape constau practic din supapa de control pilot (1) cu solenoid proporțional (2) și supapa principală (3) cu insertul principal al bobinei (4).

Tip DBE:

Reglarea presiunii depinde de valoarea de comandă printr -un solenoid proporțional (2). Presiunea prezentă în Portul A acționează pe partea inferioară a bobinei principale (4). În același timp, această presiune acționează pe partea încărcată cu arc a bobinei principale (4) prin orificiile (5). Forța hidraulică acționează asupra poppetului pilot (6). Când forța hidraulică trece, se deschide forța solenoidului, atunci se deschide poppetul pilot (6). Datorită faptului că uleiul pilot poate curge acum spre rezervor prin portul Y, o cădere de presiune apare la bobina principală (4) care acționează pe bobina principală și o ridică împotriva forței arcului de întoarcere. Conexiunea de la A la B este deschisă și nu mai există nicio creștere a presiunii

Structura Supapă proporțională de reducere a presiunii DBE

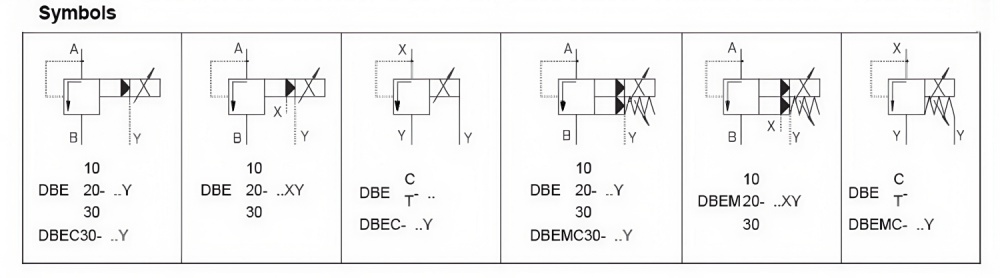

Simbol al supapei proporționale de relief de presiune dbe
