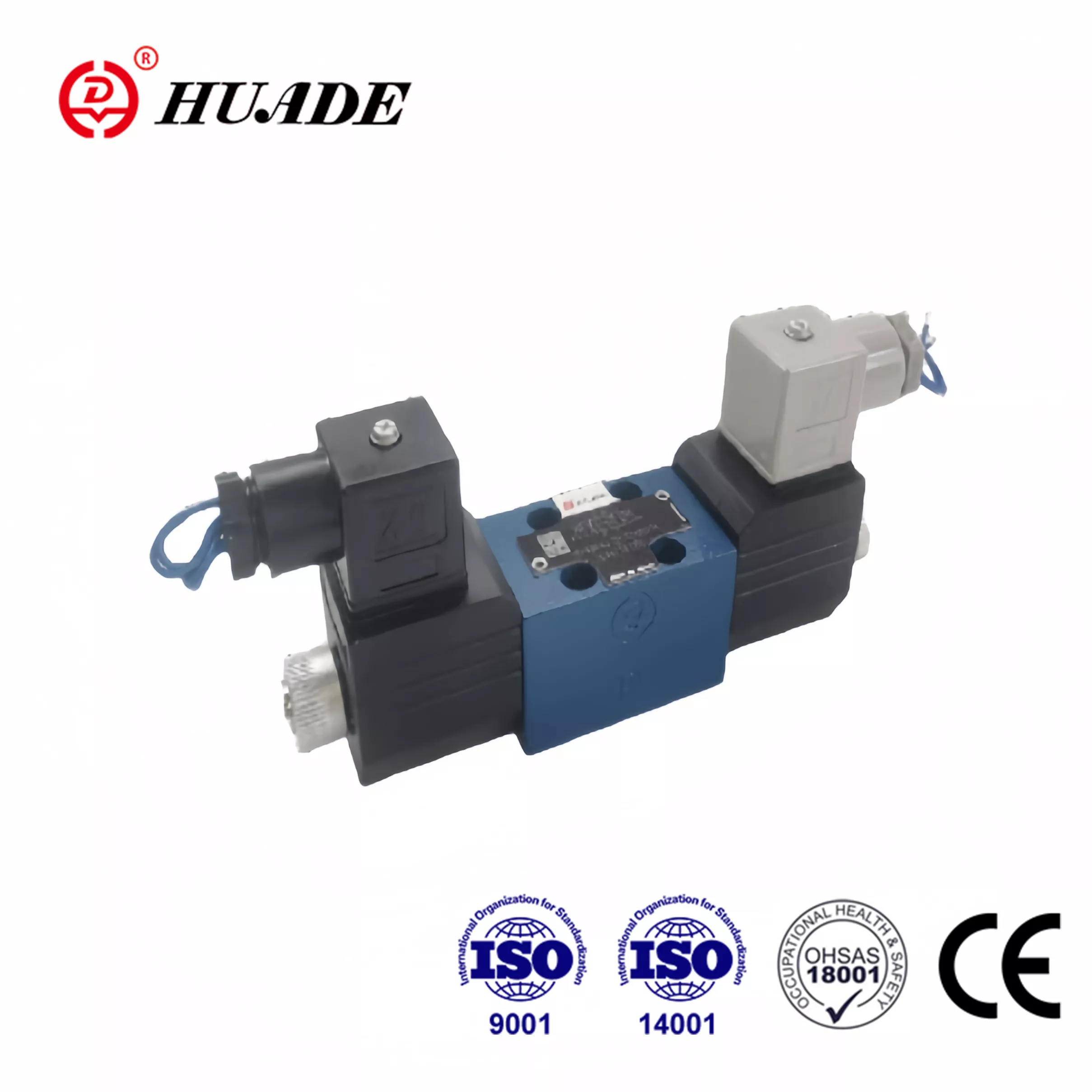

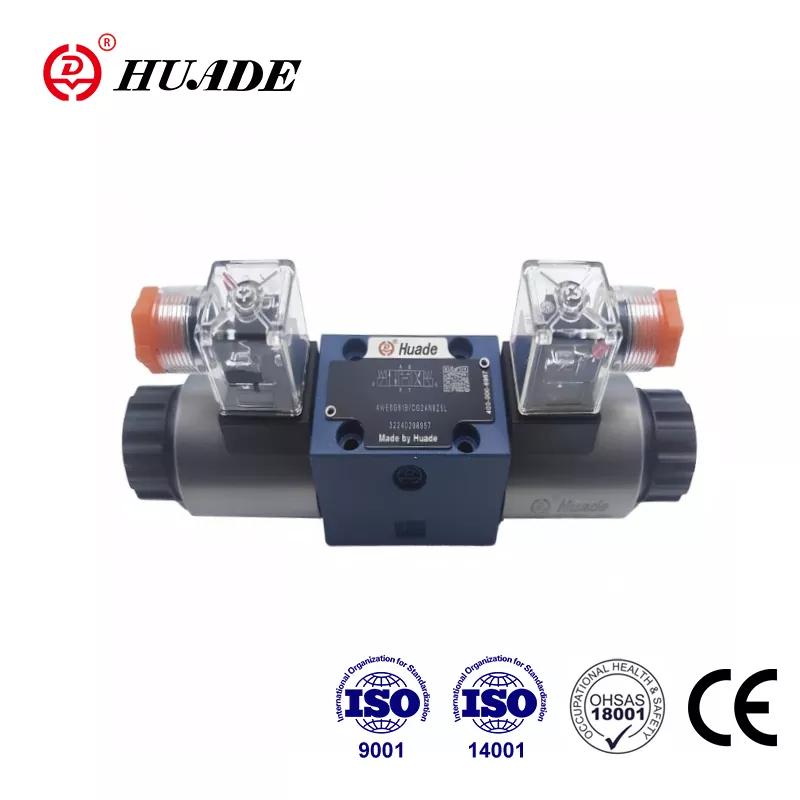

Supapă de control direcțională noi 4 pentru Rexroth

• Caracteristici ale produsului: supapă de bobină operată cu solenoid, design compatibil cu rexroth, certificat CE, solenoide cu pin umed
• Specificații: presiune maximă 21MPa, debit până la 25L/min, ISO 4401 Model de portare
• Aplicații: utilaje de inginerie, metalurgie, mașini -unelte, protecție asupra mediului, construcții navale, aerospațial

Trimite o anchetă Descărcare PDF

Descriere produs

Cooperarea strategică între guvernele chineze și germane din 1979, Huade a încorporat tehnologie de ultimă oră din Rexroth. Huade® We 4 Valva de bobină direcțională este o alternativă accesibilă la același model oferit de Rexroth. Huade pune un mare stres asupra calității. Huade are un sistem de testare strict pentru a se asigura că fiecare supapă direcțională are performanțe superioare. Seria de valve solenoide a trecut certificarea CE. Valvele hidraulice Huade® sunt utilizate pe scară largă în utilaje de inginerie și construcții, metalurgie, mașini -unelte, protecție asupra mediului, construcții navale, aerospațial, tranzit feroviar, petrol și petrochimie, industrie militară și alte domenii. Este un brand național de încredere în China.

Parametrul produsului supapei de control direcțional pe care le 4 pentru rexroth

Date tehnice hidraulice
Max.Poperare-porturi de presiune A, B, P （㎫）		până la 21.0
Port T （㎫）		10.0. Cu simbolurile A sau B portul T trebuie utilizat ca port de scurgere Când presiunea de funcționare este peste presiunea rezervorului admisă
Max.flow (l/min)		până la 25
Fluid sub presiune		Ulei mineral sau ester fosfat
Interval de vâscozitate (MM2/S)		2,8 până la 500
Intervalul de temperatură al lichidului sub presiune （℃）		-30 ～+80
Gradul de contaminare (㎛)		Gradul maxim admis de contaminare a lichidului hidraulic la NAS 1638 Clasa 9. Prin urmare, recomandăm un filtru cu o rată de retenție minimă de β≥ 75
Greutate (kg)		Supapă cu 1 solenoid 0,9 Supapă cu 2 solenoide 1.3
Date tehnice electrice
Tensiuni disponibile (V)		12. 24.220.110r 220r
Consum de energie (W)		22
Datorie		continuu
Timpul de comutare	Pe (MS)	20 până la 30
	OFF (MS)	10 până la 20
Max. Temperatura ambiantă （℃）		+50
Max. Temperatura bobinei （℃）		+150
Protecție la DIN 40 050		IP65
Frecvența de comutare (cicluri/h)		15000
Cu conexiune electrică, conductorul de protecție (PE) trebuie conectat în conformitate cu reglementările relevante

Caracteristica produsului și aplicarea supapei de control direcționale noi 4 pentru Rexroth

Caracteristici:

▶ Supapele direcționale de tip noi 4 sunt supape de bobină direcționale cu solenoid

▶ Solenoide cu pin umed de curent direct sau alternativ

▶ Modelul de portare la ISO 4401 și CETOP - RP 121H

Aplicație:

Supapele direcționale de tip noi 4 sunt supape de bobină direcționale cu solenoid. Ei controlează începutul, oprirea și direcția unui fluid.

Funcții, secțiune și simboluri ale supapei de control direcționale noi 4 pentru rexroth

Aceste valve direcționale constau practic din carcasa (1), una sau două solenoide (2), bobina de control (3) și una sau două arcuri de întoarcere (4).

Spoolul de control (3) este deținut de arcul de întoarcere (4) în centrul sau în poziția inițială (cu excepția bobinelor reținute). Bobina de control (3) este acționată prin solenoide cu pin umed (2). În starea energizată. Forța solenoidului (2) acționează prin piston (5) pe bobina de control (3) și trece la fel de la poziția sa de odihnă la poziția de sfârșit dorită. Astfel, este selectat modelul de flux necesar de la P la A și B la Tor P la B și A până la T. Când solenoidul (2) este dezactivat, bobina de control (3) este returnată în neutrul său

Această versiune este o supapă direcțională cu 2 poziții de comutare și poziție prin arcul de întoarcere (4). O înlocuire manuală acoperită este furnizată astfel încât bobina de control (3) să poată fi operată fără

energizând solenoidul.

Vedeți tăiat de 4We 4-10B

CHROTTLE CARTRIGE
