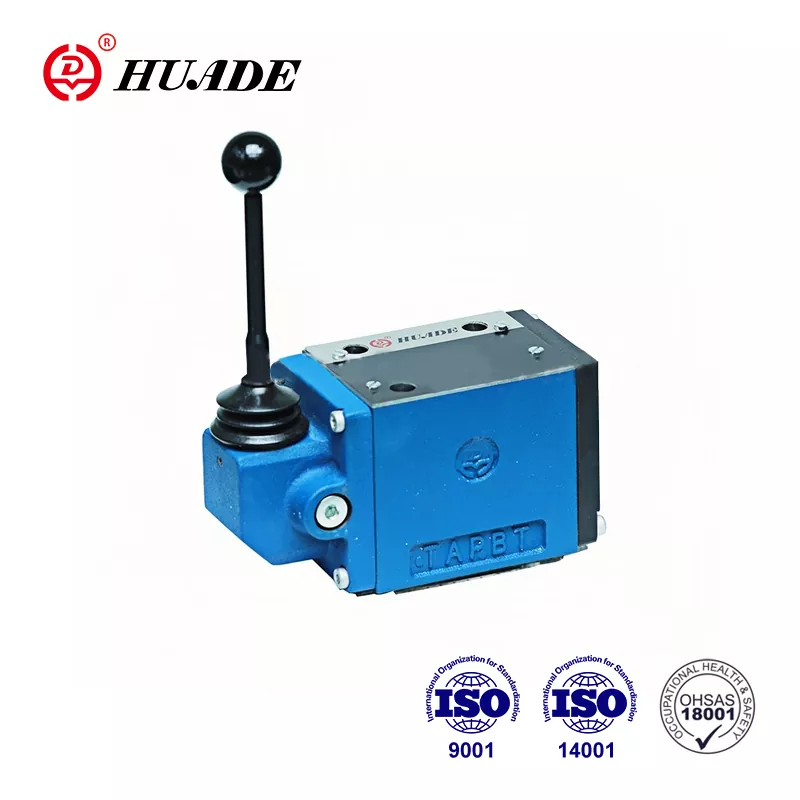

Huade este o întreprindere de stat chineză bine-cunoscută specializată în tehnologia de control hidraulic. Vanele Huade® WMM 10 pot înlocui complet aceeași serie oferită de Rexroth datorită a două experiențe de cooperare pe termen lung cu Rexroth. Este competitiv cu o calitate bună și un preț mai mic. Această supapă direcțională se bucură de servicii de întreținere gratuite în perioada de garanție de un an. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Supapele hidraulice Huade sunt utilizate pe scară largă în industria militară și în alte domenii datorită performanței superioare.
|
Date tehnice (Pentru aplicații în afara acestor parametri, vă rugăm să ne consultați!) |
||
|
Dimensiune |
10 |
|
|
Maxim |
portul A. B. P (㎫) |
la 31,5 |
|
portul T (㎫) |
la 15 |
|
|
Debit maxim (l/min) |
la 120 |
|
|
Secțiune transversală a curgerii (poziția de control 0) |
pentru simbolul Q, 6% din secțiunea nominală |
|
|
pentru simbolul W, 3% din secțiunea nominală |
||
|
Fluid sub presiune |
Uleiuri minerale (pentru etanșare NBR) sau |
|
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
|
|
Interval de vâscozitate (mm2/s) |
2,8 până la 500 |
|
|
Greutate (kg) |
cca.3.3 |
|
|
Putere de control pe mâner (N) |
cu blocare aprox.16~23 |
|
|
fără blocare aprox.20~27 |
||
Caracteristici:
▶ Supapă direcțional cu bobină acționată direct cu pârghie manuală
▶ Cu revenire cu arc sau blocare, opțional
▶ Pentru montarea plăcii suport
▶ Model de portare la Din 24 340 forma A, ISO 4401 și CETOP - RP 121H
Aplicație:
Supapa direcțională de tip WMM 10 adoptă conexiunea cu plăci, care are avantajele dimensiunii mici, capacitate mare de curgere și fiabilitate bună în comparație cu alte supape de serie domestică. Este utilizat pe scară largă în mașini de construcții, mașini chimice, mașini industriale ușoare, locomotive și alte industrii.
Vanele de tip WMM 10 sunt supape direcționale acționate cu pârghie manuală. Ele controlează pornirea, oprirea și direcția unui flux.
Supapele direcționale cuprind în principiu o carcasă①, pârghie manuală②, bazin de control ③, precum și unul sau două arcuri de retur④. În starea neutilizată, bobina de comandă③ este menținută în poziția neutră sau în poziția sa inițială de arcurile de retur ④. Bobina de comandă ③ este acţionată prin pârghia manuală ②, aceasta acţionează printr-o articulaţie şi bolţul direct pe bobina de comandă ③. Bobina este astfel mutată din poziția de repaus în poziția de comutare necesară. După ce maneta manuală ② a fost readusă în poziţia comutată zero, bobina ③ este readusă în poziţia neutră prin intermediul arcurilor de retur ④.
Tip 4WMM../F.. (cu blocare)
Aceste supape sunt supape de control direcțional cu 2 sau 3 poziții, care sunt echipate cu un dispozitiv de blocare, care funcționează în toate pozițiile comutate.
Vedere tăiată de tip WMM10...30B
Cartuș de accelerație
