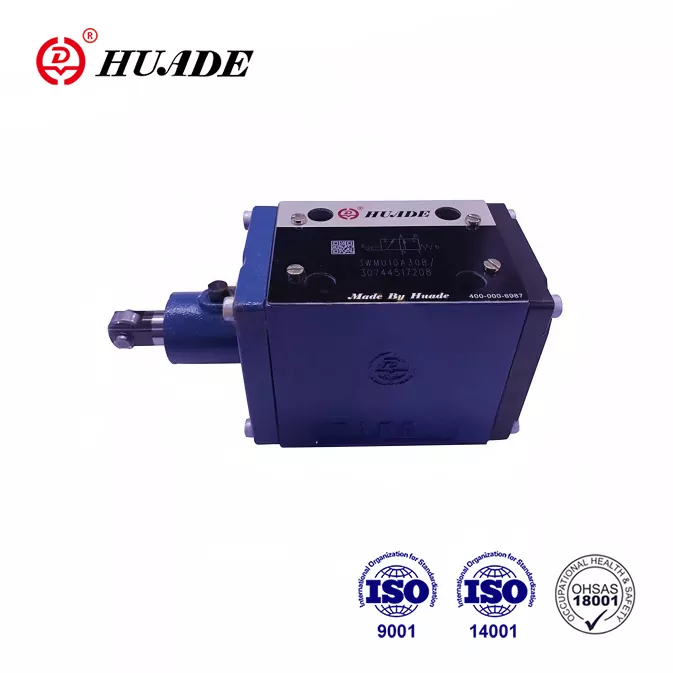

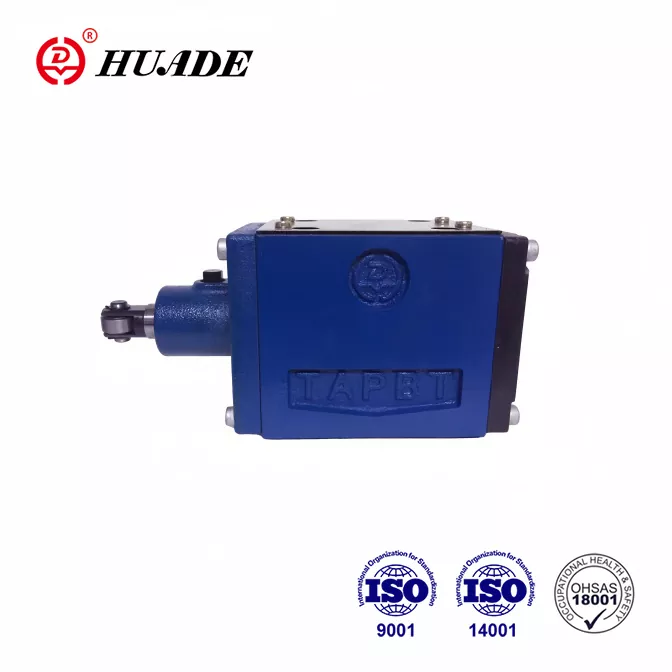

Supapă de control direcțional WMU

• Caracteristici ale produsului: supapă de bobină cu acționare directă, funcționare reglabilă cu role, design compatibil cu Rexroth
• Specificații: dimensiunea 6/10, presiune maximă 31,5MPa, debit până la 60/120 L/min
• Aplicații: industrie militară, sisteme hidraulice industriale, utilaje grele

Trimite o anchetă Descărcare PDF

Descriere produs

Cooperarea cu Rexroth de două ori din 1979, Huade a încorporat tehnologie de ultimă oră din Rexroth. Valva Huade® WMU poate înlocui complet același model oferit de Rexroth. Este competitiv, cu o calitate bună și un preț mai mic. Toate supapele direcționale au o garanție de un an, iar în perioada de garanție, vă puteți bucura de servicii de întreținere gratuite. Huade operează mai mult de 750 de echipamente de producție importate din SUA, Japonia, Germania și Elveția. Acesta pune un stres deosebit asupra calității. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Valvele hidraulice Huade® sunt utilizate pe scară largă în industria militară și în alte domenii din cauza performanței superioare.

Parametrul produs al supapei de control direcțional WMU

Dimensiune		6		10
Maxim presiunea de lucru	Port A. B. P (㎫)	la 31.5
	Port t (㎫)	la 6		la 16
În simbolurile A și B, portul T trebuie utilizat ca conexiune de scurgere Dacă presiunea de funcționare este peste presiunea permisă la portul T
Fluxul maxim (L/min)		până la 60		până la 120
Secțiune transversală a fluxului (Poziția de control 0		Pentru simbolul Q, 6% din secțiunea transversală nominală
		pentru simbolul w, 3% din secțiunea nominală
Fluid sub presiune		Uleiuri minerale (pentru sigiliul NBR) sau Ester fosfat (pentru sigiliul FPM)
Intervalul de temperatură al lichidului sub presiune （℃）		-30 ～+80
Interval de vâscozitate (MM2/S)		2,8 până la 500
Greutate (kg)		aprox.1.4 100 până la 121		aprox.3.3
Forța de funcționare la Roller Pârghia		la zero presiunea rezervorului	100 până la 121	Două poziții valve	70 până la 140
(N)		la o presiune	184 - 205	Valva cu trei poziții	70 - 175

Caracteristica produsului supapei de control direcțional WMU

Caracteristici:

▶ Supapă de bobină direcțională cu funcționare directă cu funcționare reglabilă a rolelor

▶ Ansamblul manetei cu role poate fi intensificat în 90 °

▶ Forțele radiale se absoarbe în mod fiabil (până la 30 °)

▶ Funcție standard de bobină

Funcții, secțiune și simboluri ale supapei de control direcționale WMR

Valvele direcționale WMU sunt supape direcționale cu role. Ele constau practic din carcasa (1), maneta cu role (2), bobina de control (3) și arcul de întoarcere (4).

Este necesară o accelerație de plug-in dacă poate apărea mai mare decât valoarea permisă, în timp ce bobina de supapă este de la o poziție la alta. Orificiul plug-in este montat în portul P al supapei direcționale.

Datorită limitării condițiilor de muncă, debitul supapei poate depăși debitul specificat pe curbele caracteristice în timpul procesului de comutare. În acest caz, este necesară o accelerație. Este instalat în portul P sau în circuitul de ulei al supapei.
