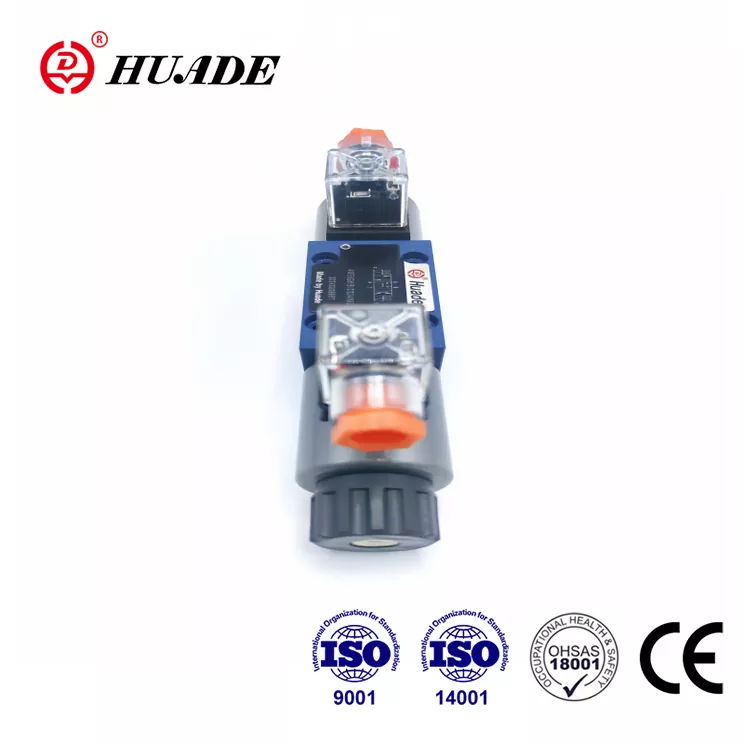

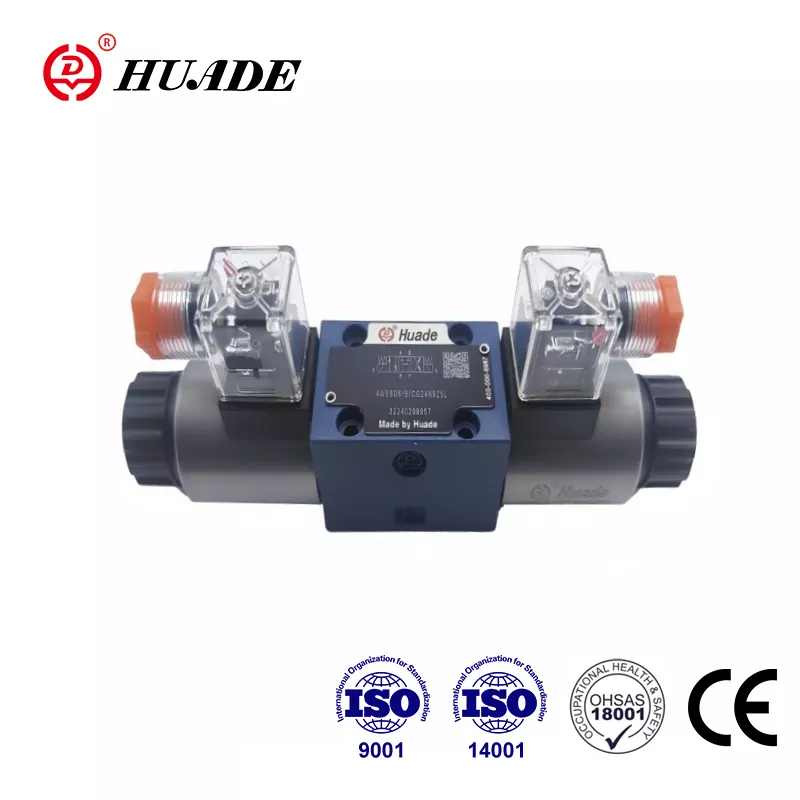

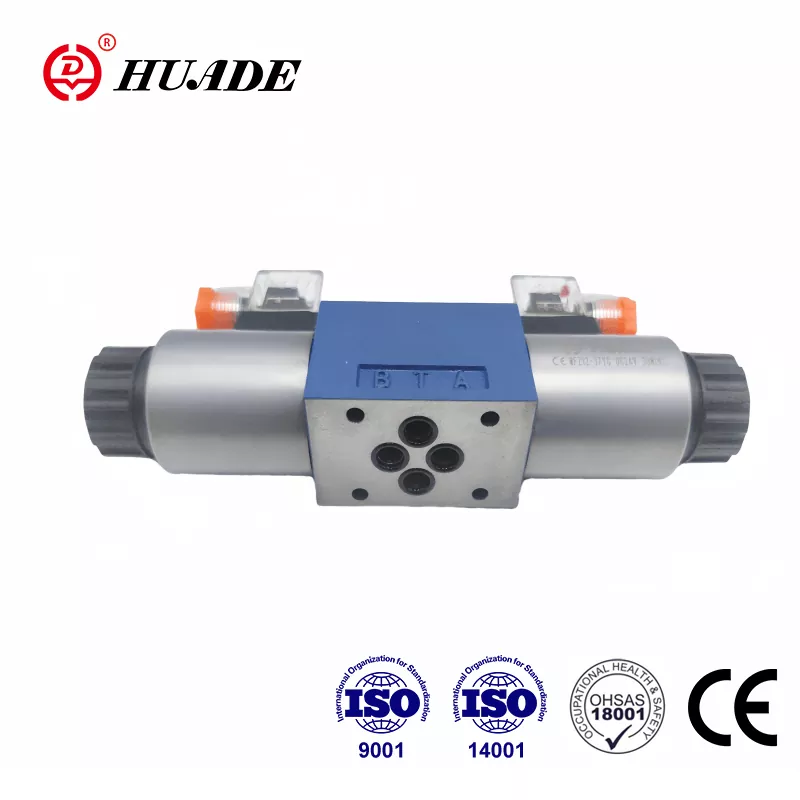

Cooperând cu Rexroth de două ori din 1979, Huade a încorporat tehnologia de ultimă oră de la Rexroth. Supapa direcțională WE 5 marca Huade este o alternativă accesibilă la același model oferit de Rexroth. Huade operează peste 750 de piese de echipamente de producție importate din SUA, Japonia, Germania și Elveția. Huade pune mare accent pe calitate pentru a se asigura că fiecare supapă direcțională are performanțe superioare. Seria de supape direcționale cu solenoid a trecut certificarea CE. Sistemul de management al cercetării și dezvoltării și al producției îndeplinește ISO9001, ISO14001 și ISO45001. Supapele hidraulice marca Huade sunt utilizate pe scară largă în industria militară și în alte domenii din China datorită performanței stabile.
|
Date hidraulice |
|||
|
Lichid hidraulic |
uleiuri minerale sau ester fosfat |
||
|
Interval de temperatură a fluidului |
-30~+80 |
||
|
Interval de vâscozitate (mm2/s) |
2,8 până la 500 |
||
|
Presiune de lucru, max. (㎫) |
Portul A,B,P |
Portul T |
|
|
până la 25 |
pana la 6 |
||
|
Zona de curgere (poziție de comutare 0): |
Cu simbolul W |
Cu simbolul Q |
|
|
aproximativ 3% din secțiunea transversală nominală |
cca.6% din secțiunea transversală nominală |
||
|
Greutate (kg) |
supapă |
subplaca G115/01 |
subplaca G96/01 |
|
cca.1.4 |
cca.0,7 |
cca.0,5 |
|
|
Date electrice |
|||
|
Tensiune AC (V) |
110， 220，în 50Hz |
||
|
Tensiune DC (V) |
12、 24、 110 |
||
|
Tip de tensiune |
AC |
DC |
|
|
Necesarul de putere (W) |
26 |
||
|
Puterea de reținere (VA) |
- |
46 |
|
|
Putere de pornire (VA) |
- |
130 |
|
|
Ciclu de funcționare |
continua |
||
|
Timp de comutare ON (ms) |
40 |
25 |
|
|
Timp de comutare OFF (ms) |
30 |
20 |
|
|
Temperatura mediului (℃) |
+50 |
||
|
Temperatura bobinei （℃） |
+150 |
||
|
Cicluri de frecvență de comutare (cicluri/h) |
15000 |
7200 |
|
|
Tip de protecție conform DIN 40 050 |
IP65 |
||
Caracteristici:
▶ Supapă direcțională acționată direct prin solenoid
▶ Solenoizi DC sau AC cu pin umed
▶ Racordarea plăcii suport
Aplicație:
Supapele direcționale de tip WE5 sunt supape direcționale cu bobină acționate cu solenoid. Ele controlează pornirea, oprirea și direcția unui fluid. Această supapă este utilizată pe scară largă în diferite sisteme hidraulice și supape pilot ale diferitelor supape de presiune.
Aceste supape direcționale constau în principal din carcasă (1), unul sau doi solenoizi (2), bobina de comandă (3) și unul sau două arcuri de retur (4).
Bobina de comandă (3) este ținută de arcul de retur (4) în poziție centrală sau inițială (cu excepția bobinelor blocate). Bobina de comandă (3) este acţionată prin solenoizi cu ştift umed (2). În stare de energie. Forța solenoidului (2) acționează prin pistonul (5) asupra bobinei de comandă (3) și o deplasează din poziția de repaus la poziția finală dorită. Astfel, este selectat modelul de flux necesar de la P la A și B la T sau P la B și A la T. Când solenoidul (2) este scos de sub tensiune, bobina de comandă (3) este readusă în poziția sa neutră de către arcul de retur (4). Este prevăzută o comandă manuală acoperită, astfel încât bobina de comandă (3) să poată fi acționată fără a alimenta solenoidul.
Tip 4WE5N 6.0B/O...
Această versiune este o supapă direcțională cu 2 poziții de comutare și 2 solenoizi fără blocare și arcuri. Nu există o poziție de comutare definită în starea dezactivată.
Tip 4WE5N 6.0B/OF..
Această versiune este o supapă direcțională cu 2 poziții de comutare, 2 solenoizi și un blocaj. Astfel, pozițiile de comutare relevante sunt fixe și nu este necesară alimentarea continuă a solenoidului.
Diagrama structurii WE 5
