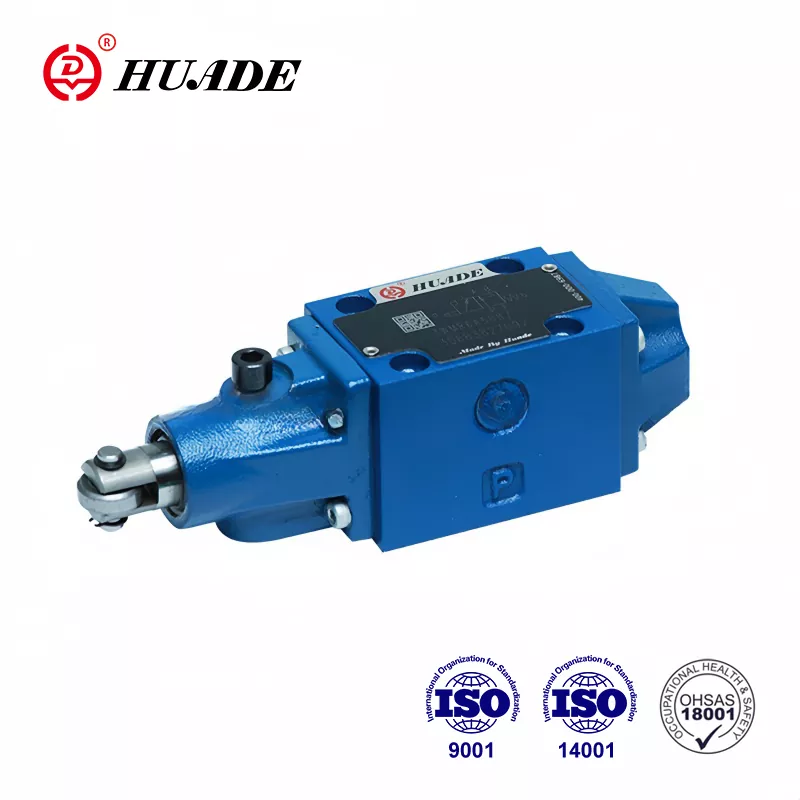

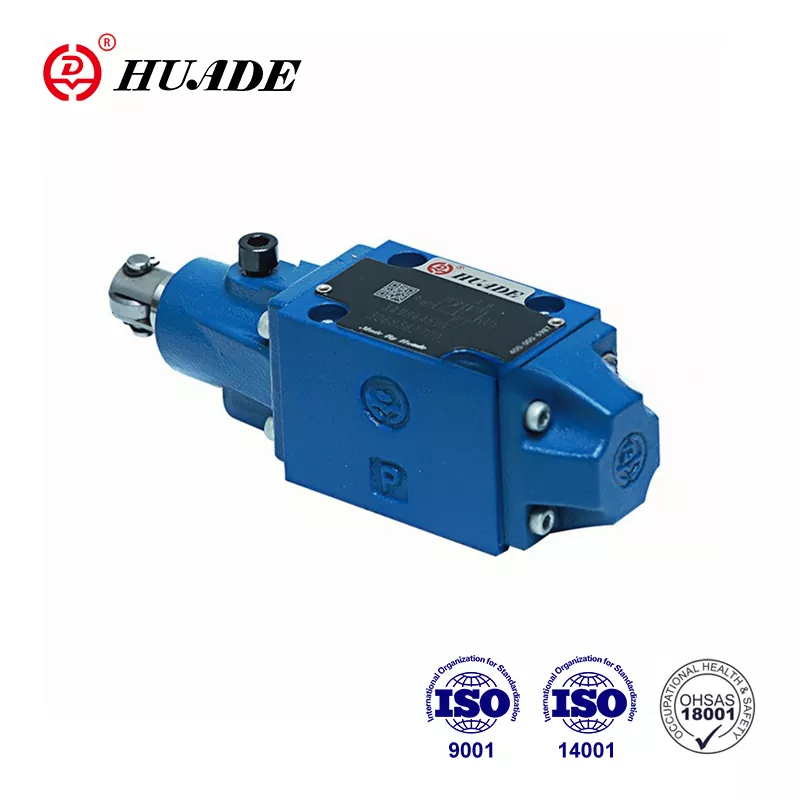

Supapă de control direcțională WMR

• Caracteristici ale produsului: funcționare directă cu role, design compatibil cu Rexroth, 19 funcții standard de bobină
• Specificații: dimensiunea 6/10, până la 31,5 MPa, debit până la 60/120 L/min
• Aplicații: utilaje de construcție, metalurgie, mașini -unelte, construcții navale, aerospaceretryclaude pot face greșeli. Vă rugăm să verificați dublu. Sonetul 4

Trimite o anchetă Descărcare PDF

Descriere produs

Huade este o întreprindere chineză cunoscută de stat, specializată în sistem hidraulic. Huade a avut două experiențe de cooperare pe termen lung cu Rexroth din 1979. Valva Huade® WMR este o alternativă accesibilă la aceeași serie a lui Rexroth. Această supapă direcțională se bucură de un serviciu de întreținere gratuit în perioada de garanție de un an. Huade pune un mare stres asupra calității. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Valvele hidraulice Huade® sunt utilizate pe scară largă în utilaje de inginerie și construcții, metalurgie, mașini -unelte, protecție asupra mediului, construcții navale, aerospațial, tranzit feroviar, petrol și petrochimie, industrie militară și alte domenii. Este un brand fiabil în China.

Parametrul produs al supapei de control direcțional WMR

Dimensiune		6		10
Maxim presiunea de lucru	Port A. B. P (㎫)	la 31.5
	Port t (㎫)	la 6		la 16
În simbolurile A și B, portul T trebuie utilizat ca conexiune de scurgere Dacă presiunea de funcționare este peste presiunea permisă la portul T
Fluxul maxim (L/min)		până la 60		până la 120
Secțiune transversală a fluxului (Poziția de control 0		Pentru simbolul Q, 6% din secțiunea transversală nominală
		pentru simbolul w, 3% din secțiunea nominală
Fluid sub presiune		Uleiuri minerale (pentru sigiliul NBR) sau Ester fosfat (pentru sigiliul FPM)
Intervalul de temperatură al lichidului sub presiune （℃）		-30 ～+80
Interval de vâscozitate (MM2/S)		2,8 până la 500
Greutate (kg)		aprox.1.4 100 până la 121		aprox.3.3
Forța de funcționare la Roller Pârghia		la zero presiunea rezervorului	100 până la 121	Două poziții valve	70 până la 140
(N)		la o presiune	184 - 205	Valva cu trei poziții	70 - 175

Caracteristica produsului supapei de control direcțional WMR

Caracteristici:

▶ Supapă de bobină direcțională cu funcționare directă cu funcționare reglabilă a rolelor

▶ Ansamblul manetei cu role poate fi intensificat în 90 °

▶ Forțele radiale se absoarbe în mod fiabil (până la 30 °)

▶ Funcție standard de bobină

Funcții, secțiune și simboluri ale supapei de control direcționale WMR

Valvele direcționale de tip WMR sunt supape direcționale cu role.

Ele constau practic din carcasa (1), maneta cu role (2), bobina de control (3) și întoarcerea

Primăvara (4).

Este necesară o accelerație de plug-in dacă poate apărea mai mare decât valoarea permisă, în timp ce bobina de supapă este de la o poziție la alta. Orificiul plug-in este montat în portul P al supapei direcționale.

Vederea Cutaway a WMR 6

CHROTTLE CARTRIGE
