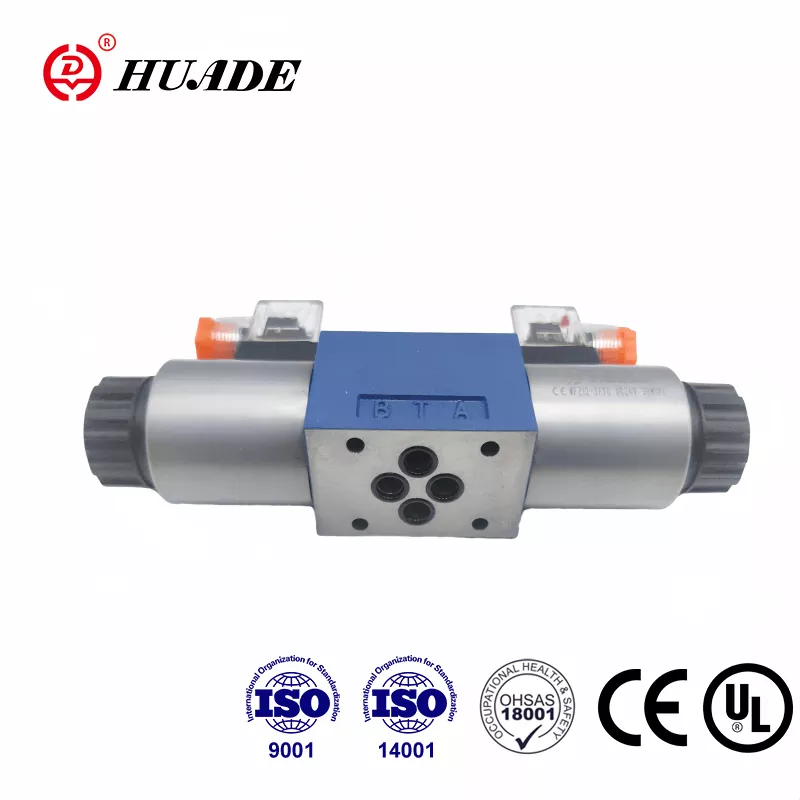

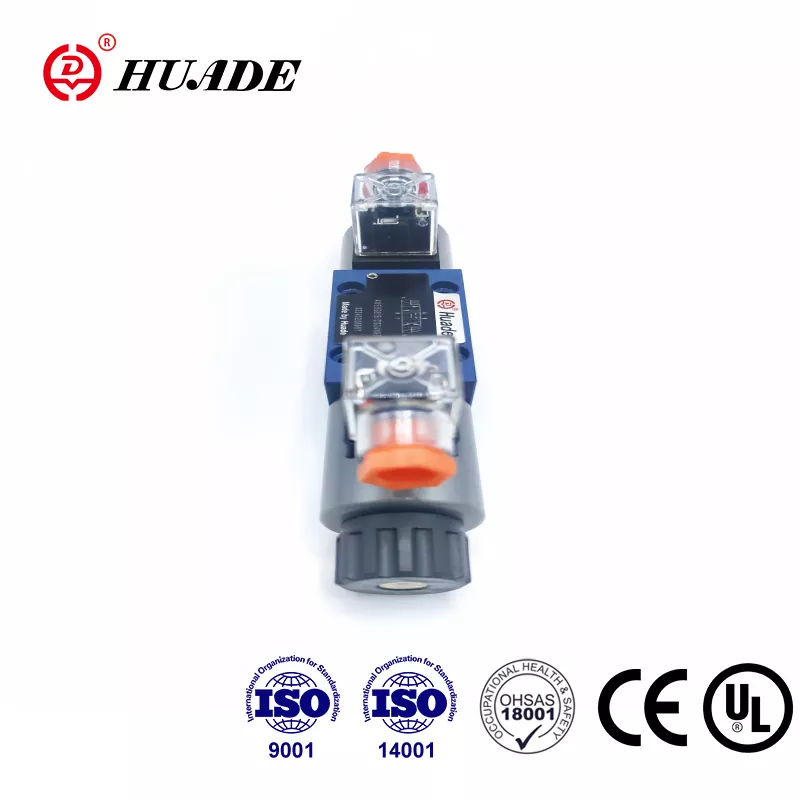

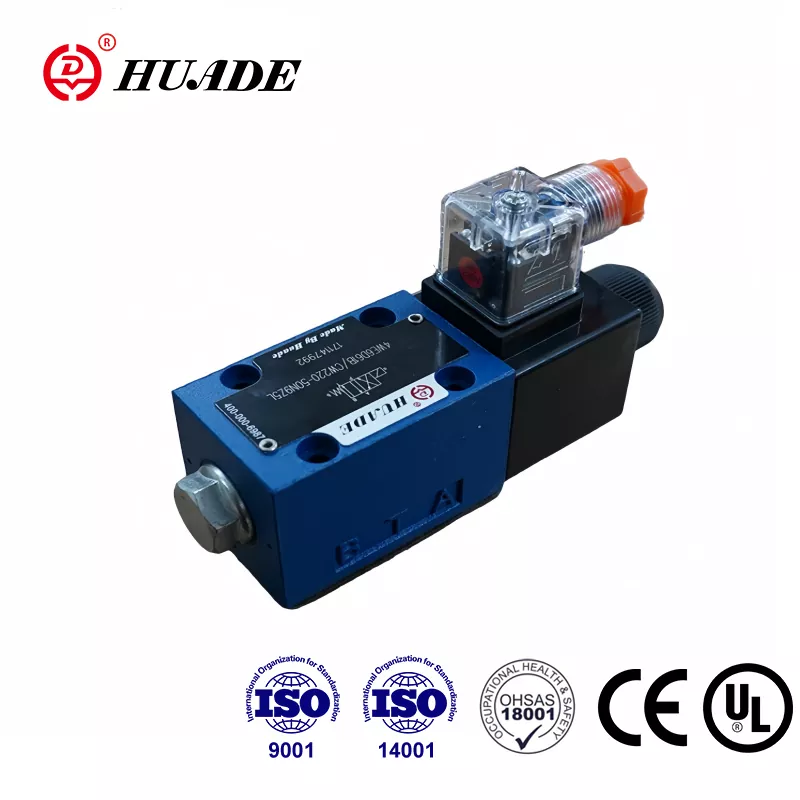

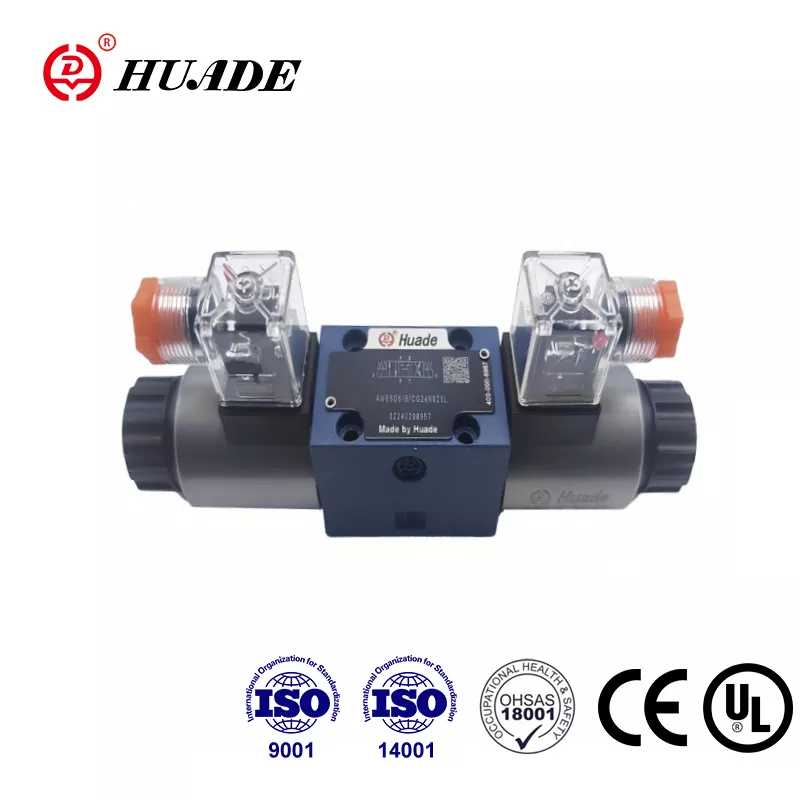

Datorită celor două cooperări pe termen lung cu Rexroth din 1979, ventilul direcțional Huade® 4WE seria 6 este o alternativă accesibilă la același model Rexroth. Este una dintre cele mai populare și utilizate pe scară largă supape direcționale. Huade are 750 de echipamente avansate importate din întreaga lume și un sistem strict de testare pentru a asigura performanța superioară a supapelor sale hidraulice. Sistemul de management al cercetării și dezvoltării și al producției îndeplinește ISO9001, ISO14001 și ISO45001. Toate supapele direcționale solenoide sunt certificate CE. Supapele hidraulice Huade® sunt utilizate pe scară largă în mașini de inginerie și construcții, metalurgie, mașini-unelte, protecția mediului, construcții navale, aerospațiale, tranzit feroviar, petrol și petrochimie, industria militară și alte domenii din China.
|
Hidraulic |
|||
|
Presiune max.de operare Porturi A,B,P (Mpa) |
până la 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
cu simbolurile A și B, portul T trebuie utilizat ca port de scurgere |
|||
|
Debit max. (L/min) |
80(-);60(～) |
||
|
Fluid sub presiune |
Uleiuri minerale sau ester fosfatic |
||
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
||
|
Interval de temperatură a fluidului sub presiune （℃） |
-30~+80 |
||
|
Gradul de contaminare |
Gradul maxim admis de contaminare a fluidului hidraulic conform NAS 1638 clasa9. |
||
|
Electric |
|||
|
Tip de tensiune |
DC |
AC 50/60Hz |
|
|
Tensiuni disponibile (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
Consum de energie (W) |
30 |
||
|
Puterea de reținere (VA) |
- |
50 |
|
|
Putere de pornire (VA) |
- |
220 |
|
|
Datoria |
continuu |
||
|
Timp de comutare la IS0 6403 |
PORNIT (ms) |
25 până la 45 |
10 până la 20 |
|
OFF (ms) |
10 până la 25 |
15 până la 40 |
|
|
Protecție la DIN |
IP 65 |
||
|
Frecvența de comutare (cicluri/h) |
până la 15000 |
până la 7200 |
|
|
În cazul conexiunilor electrice, conductorul de protecție (PE) |
|||
Caracteristici:
▶ Vană direcțională acționată direct cu solenoid, versiune de înaltă performanță
▶ Solenoizi DC sau AC cu pin umed cu bobină detașabilă
▶ Bobina electromagnetică poate fi rotită la 90°
▶ Nu este necesară deschiderea camerei etanșe la presiune la schimbarea bobinei
▶ Conexiuni electrice fie ca conexiuni individuale sau centrale
▶ Control manual, opțional
▶ Model de portare la Din 24 340 forma A, ISO 4401 și CETOP - RP 121H
Aplicație:
Supapele direcționale de tip 4WE 6 D sunt supape direcționale acționate cu solenoid. Ele controlează pornirea, oprirea și direcția unui fluid.
În esență, supapele de control direcționale constau din carcasă (1), unul sau doi solenoizi (2), bobina de control (3) și unul sau două arcuri de retur (4). În starea dezactivată, bobina de comandă (3) este menținută în poziția neutră sau inițială prin intermediul arcurilor de retur (4) (cu excepția bobinelor de impuls). . Forța solenoizilor (2) acționează prin pistonul (5) pe bobina de comandă (3) și o împinge din poziția neutră în poziția finală dorită. Acest lucru oferă flux liber de la P la A și B la T sau P la B și A la T.
Când solenoidul (2) este scos de sub tensiune, bobina de comandă (3) este readusă în poziția sa neutră prin intermediul arcurilor de retur (4).
O comandă manuală opțională (6), permite mișcarea bobinei de comandă (3) fără a alimenta solenoidul.
Diagrama structurii WE 6 61B
