În calitate de producător de frunte în industria hidraulică din China, Huade Hydraulic a avut două experiențe de cooperare pe termen lung cu Rexroth. Supapa de control direcțională Huade® tip WH este mai avansată în tehnologie și mai durabilă decât produsele similare din această linie. Huade operează peste 750 de piese echipamente avansate de producție importate din întreaga lume pentru a asigura calitatea înaltă a produselor hidraulice. Este mai avansat în tehnologie și mai durabil decât produsele similare din această linie. Fabrica se ridică la standardele internaționale, și anume, ISO9001, ISO14001 și OH SAS18001. Seria de supape direcționale produse de Huade Hydraulic sunt utilizate pe scară largă în sistemul hidraulic marin. Huade deține un grup imens de clienți în industria navală.
|
Dimensiune |
6 |
10 |
|
|
Presiune max.de operare |
Porturi A, B, P(MPa) |
la 31,5 |
|
|
Port T (MPa) |
la 16 |
||
|
Cu simbolurile A și B, portul T trebuie folosit ca port de scurgere |
|||
|
Debit maxim (l/min) |
până la 60 |
până la 120 |
|
|
Funcționează la curgere |
Simbol Q6% din aria secțiunii transversale nominale |
||
|
Simbol W, 3% din aria secțiunii transversale nominale |
|||
|
Fluid |
Ulei mineral sau ester fosfat |
||
|
Interval de temperatură a fluidului sub presiune （℃） |
-20~+80 |
||
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
||
|
Greutate (kg) |
1 cilindru de operare |
cca.2 |
cca.3.5 |
|
2 cilindri de operare |
cca.2.2 |
cca.4,5 |
|
|
Presiunea grafică (MPa) |
min |
0,6 până la 1> presiune din rezervor |
0.5 |
|
max |
20 |
6 |
|
Caracteristici:
▶ Supapă direcțională cu bobină acționată direct
▶ Supapă cu două poziții cu limită de cursă opțional
▶ Montarea plăcii suport
▶ Model de montare la Din 24 340 forma A, ISO 4401 și CETOP - RP 121H
Aplicație:

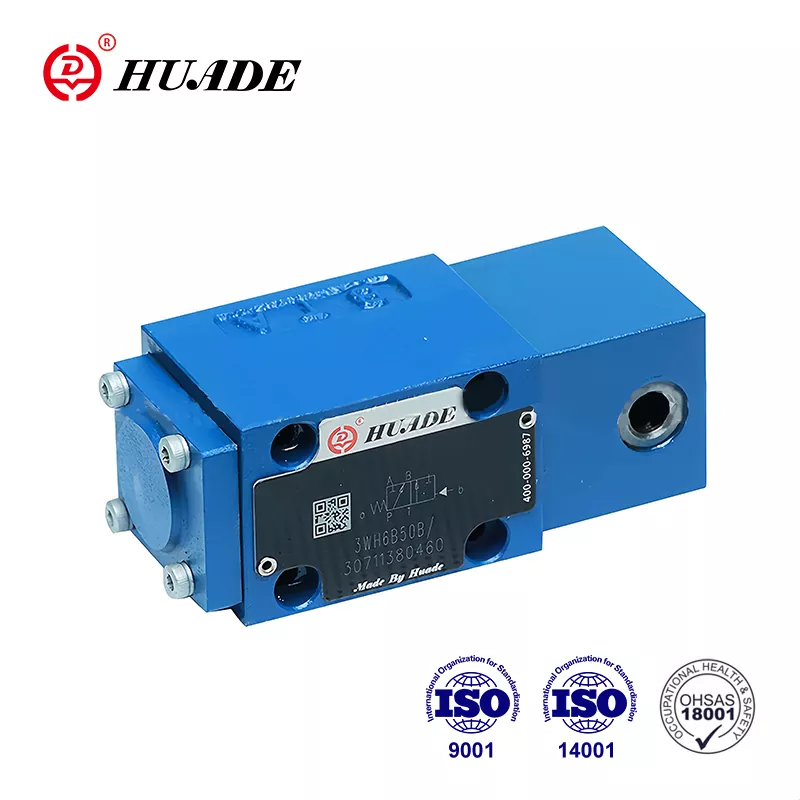

Supapele WH sunt ventile direcționale cu bobină acționate hidraulic. Sunt utilizate pentru controlul opririi, pornirii și direcției unui flux.
Supapele de direcție constau în principal din carcasă (1), unul sau două elemente de acționare (2) (cilindru de acționare hidraulic, pneumatic), bobina de comandă (3), precum și unul sau două arcuri de retur (4).
În repaus, bobina de comandă (3) este menținută în poziția centrală sau de pornire de către arcurile de retur (3) (cu excepția supapei de impuls).
Bobina de comandă (3) este împinsă în poziția de comutare dorită de către elementele de comandă.
Cu blocare, tastați ..OF/.
Supapele direcționale acționate hidraulic sau pneumatic sunt disponibile și ca supape cu 2 poziții cu blocare (5). Când sunt utilizate elementele de comandă cu blocare, fiecare poziție de comutare poate fi blocată.
Fara arc de retur, fara blocare, tip..O/.
La utilizarea elementelor de comandă fără arc de retur și fără opritor, nu există o poziție de comutare definită în repaus.
Diagrama structurii
Cartuș de accelerație
Utilizarea unei clapete de accelerație cu cartuş este atunci necesară atunci când în timpul procedurilor de comutare în condițiile de funcționare date apar debite care depășesc limitele de performanță ale supapei.
Este conectat la canalul P al supapei direcționale.
Abordare
