Supapele de control ale fluxului sunt ca semafoarele lumii industriale. La fel cum semafoarele controlează fluxul de mașini pe străzile aglomerate, aceste supape controlează fluxul de lichide, gaze și aburi în conducte și sisteme. Indiferent dacă pompezi apă, mutați uleiul prin conducte sau controlați presiunea aerului în mașini, supapele de control al debitului vă asigurați că totul se mișcă la viteza și presiunea potrivită.

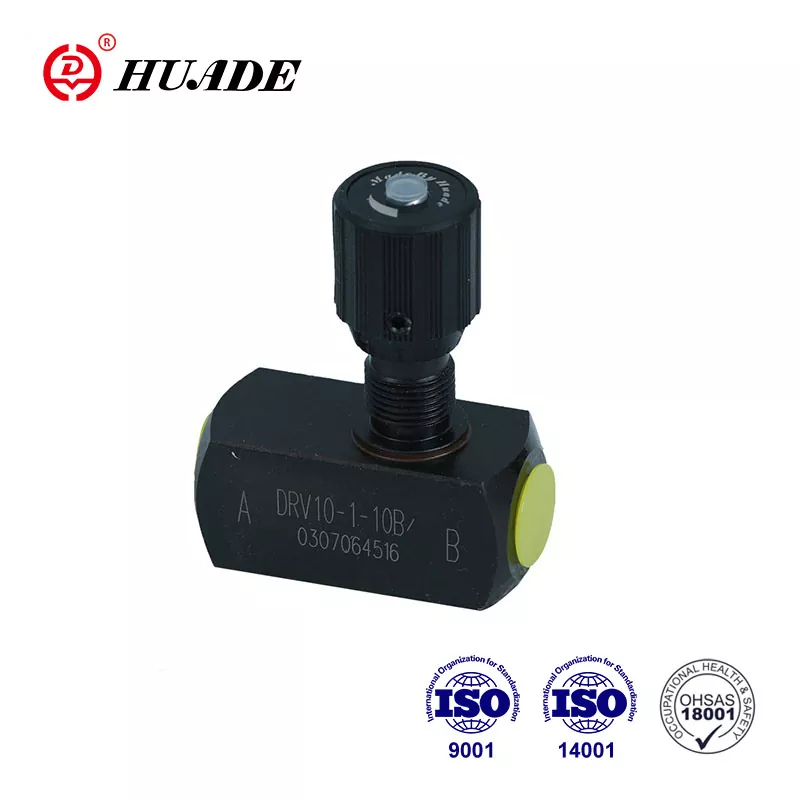

Ce sunt supapele de control ale fluxului?
O supapă de control a debitului este un dispozitiv care controlează cât de mult curge fluidul printr -o conductă sau un sistem. Gândiți -vă la el ca la un robinet în bucătăria dvs. - îl puteți transforma pentru a lăsa mai mult sau mai puțin să curgă apă. Dar supapele de control ale fluxului sunt mult mai precise și pot funcționa automat fără ca cineva să le întoarcă manual.
Aceste supape au patru locuri de muncă principale:
Controlul vitezei:Ei controlează cât de repede se mișcă lucrurile în sistemele hidraulice, cum ar fi brațele echipamentelor de construcții.
Distribuția fluxului:Acestea împărțesc fluxul între diferite căi, cum ar fi împărțirea apei în diferite zone de stropire în curtea ta.
Protecție împotriva fluxului:Acestea împiedică curgerea prea mare a lichidului, ceea ce ar putea deteriora echipamentele.
Controlul presiunii:Ei păstrează presiunea în sisteme constante și în siguranță.
Cum funcționează supapele de control al fluxului?
Ideea de bază este simplă: făcând deschiderea mai mică sau mai mare, puteți controla cât de mult curge fluidul. Este ca și cum ai pune degetul mare peste capătul unui furtun de grădină - cu cât este mai mică deschiderea, cu atât mai puțină apă iese (dar iese mai repede).
Supapele de control al fluxului funcționează în mai multe moduri:
- Deschidere fixă:Unele supape au o dimensiune de deschidere a setului care nu se schimbă.
- Deschidere variabilă:Alții își pot regla dimensiunea de deschidere în funcție de condiții.
- Compensarea presiunii:Supapele inteligente se reglează automat pentru a menține fluxul constant chiar și atunci când presiunea se schimbă.
- Control electronic:Supapele moderne folosesc semnale de calculator pentru a face ajustări foarte precise.
Tipuri de supape de control a debitului
Prin metoda de compensare
Valvele compensate de non-presiune
Acestea sunt cel mai simplu tip. Au o deschidere fixă sau reglabilă, dar debitul se schimbă atunci când presiunea se schimbă. Ei funcționează cel mai bine atunci când presiunea sistemului rămâne destul de constantă. Sunt ieftine și simple, dar nu foarte precise atunci când condițiile se schimbă.
Supapele compensate de presiune
Aceste supape sunt mai inteligente. Au piese speciale care reglează automat deschiderea pentru a menține fluxul constant chiar și atunci când presiunea se schimbă. Sunt exacte până la 3-5% și funcționează excelent atunci când presiunea sistemului urcă și scade foarte mult.
Valvele operate de pilot
Acestea folosesc o supapă „pilot” mică pentru a controla o supapă principală mai mare. Sunt foarte receptivi și funcționează bine pentru aplicații cu flux mare, unde aveți nevoie de modificări rapide.
După tipul de structură
Supape cu bilă
Acestea au o minge cu o gaură prin ea. Când întoarceți mingea, puteți deschide sau închide calea de curgere. Sunt minunate pentru control rapid/oprit și sigilați foarte bine. Le veți găsi în rafinării de ulei și sisteme de încălzire. Cu toate acestea, nu sunt cei mai buni pentru controlul fluxului fin.
Valve de fluturi
Acestea au un disc care se rotește pentru a controla fluxul. Sunt ușoare și creează o scădere de presiune mică. Ei funcționează bine pentru conducte mari și sisteme de apă. Sunt compacte, dar nu sigilați perfect la presiuni mari.
Supape de ac
Acestea au un ac ascuțit care se încadrează într-un scaun în formă de con. Acestea oferă un control foarte precis și sunt perfecte pentru ajustări mici și precise. Le veți vedea în laboratoare și echipamente analitice. Sunt foarte precise, dar se ocupă doar de fluxuri mici.
Supapele globului
Acestea sunt cai de lucru ale controlului fluxului. Au o bună capacitate de control al fluxului și lucrează în multe aplicații precum plante chimice, centrale electrice și rafinării de petrol. Ele creează mai multă scădere de presiune, dar oferă un control excelent.
Supape de poartă
Acestea au o poartă plană care alunecă în sus și în jos. Când sunt deschise complet, creează o scădere de presiune foarte mică. Sunt utilizate în principal pentru controlul pornit/oprit, nu pentru controlul fluxului. Le veți găsi secțiuni izolate ale sistemelor de conducte.
Supape de diafragmă
Acestea folosesc o diafragmă flexibilă pentru a controla fluxul. Ei sigilează perfect și rezistă bine la coroziune. Sunt perfecte pentru procesarea farmaceutică și a alimentelor, unde nu puteți avea scurgeri. Au limite de presiune și temperatură.
Valvele de prindere
Acestea strâng un tub flexibil pentru a controla debitul. Sunt economice și minunate pentru manipularea suspensiei cu particule solide. Mineritul și plantele de tratare a apelor uzate le folosesc des. Sunt ieftine, dar au limite de presiune și temperatură.
După tipul actuator
Actuatoare pneumatice
Acestea folosesc aer comprimat pentru a opera supapa. Sunt fiabile, rapide și economice. Ei funcționează excelent acolo unde nu există electricitate disponibilă și pot circula de milioane de ori. Cu toate acestea, acestea au o putere limitată și o viață mai scurtă decât alte tipuri.
Actuatoare electrice
Acestea folosesc motoare electrice (AC sau DC) pentru a opera supape. Sunt foarte eficiente, curate, liniștite și precise. Le puteți controla de la distanță și economisesc energie. Ele costă mai mult inițial și se pot supraîncălzi cu ajustări frecvente.
Actuatoare hidraulice
Acestea folosesc lichidul hidraulic pentru putere. Ele produc o forță foarte mare și durează mult timp. Sunt perfecte pentru aplicații grele, dar creează sisteme complexe cu riscuri potențiale de scurgere.
Unde sunt utilizate supapele de control ale fluxului?
Sisteme hidraulice
În echipamentele de construcții, cum ar fi excavatoarele și buldozerele, supapele de control ale fluxului controlează cât de repede se mișcă brațele și gălețile. De asemenea, distribuie puterea hidraulică către diferite funcții și păstrează presiunea sistemului în siguranță.
Sisteme pneumatice
În sistemele alimentate cu aer, aceste supape controlează modul în care cilindrii de aer rapid se extind și se retrag. Ele împiedică mișcarea sacadată și reduc uzura echipamentelor.
Petrol și gaz
Fluxul de control în conducte, gestionați nivelurile de lichid în rezervoarele de separare și reglați presiunea în întregul sisteme.
Tratarea apei
Distribuiți apa în orașe, preveniți supraconsularea și controlați procesele de tratare.
Chimice și farmaceutice
Se amestecă cu exactitate ingredientele, controlează ratele de reacție și menține calitatea produsului.
Fabricație
Vitezele de control în echipamentele automate, gestionați presele hidraulice și coordonați mai multe funcții ale mașinii.
Mâncare și băutură
Controlați fluxurile de ingrediente, gestionați temperaturile și mențineți condițiile sanitare.
Medii speciale
- Medii corozive:Folosiți materiale speciale precum oțelul inoxidabil pentru a rezista atacului chimic.
- Zone explozive:Utilizați modele rezistente la explozie certificate pentru locații periculoase.
- Temperatură ridicată/presiune:Proiectele speciale gestionează în siguranță condiții extreme.
- Aplicații sanitare:Îndeplinește standarde stricte de curățenie pentru producția de alimente și droguri.
Calculator de dimensionare a supapei de control al fluxului
Cum să alegeți supapa de control a debitului drept
Alegerea supapei potrivite este ca și cum ai alege instrumentul potrivit pentru un loc de muncă. Trebuie să luați în considerare mai mulți factori:
Proprietăți fluide
- Ce tip de lichid: lichid, gaz sau abur?
- Cât de gros (vâscos) este?
- Este coroziv sau curat?
- Ce interval de temperatură?
- Ce niveluri de presiune?
Cerințe de performanță
- Cât de mult flux aveți nevoie (minim, normal, maxim)?
- Cât de exact trebuie să fie controlul?
- Cât de rapid trebuie să răspundă la modificări?
- Care este intervalul de ajustare necesar?
Integrarea sistemului
- Ce dimensiune și tip de țeavă?
- Cum se va conecta (flancat, filetat, sudat)?
- Ce tip de actuator (aer, electric, hidraulic)?
- Ce semnale de control (analog, digital)?
Condiții de mediu
- Temperatura și umiditatea de funcționare
- Cerințe de siguranță (rezistență la explozie, sigură la foc)
- Accesibilitate de întreținere
- Considerații de costuri (inițiale și operaționale)
Caracteristicile fluxului
Majoritatea supapelor au unul dintre aceste modele de flux:
Liniar:Fluxul crește constant odată cu deschiderea supapei - bun pentru aplicații simple.
Procent egal:Fluxul crește exponențial - utilizat în 90% din aplicații, deoarece oferă un control mai bun.
Deschidere rapidă:Mișcările mici creează schimbări mari de flux - utilizate pentru aplicații On/Off.
Întreținere și depanare
Ca orice dispozitiv mecanic, supapele de control al debitului au nevoie de îngrijire regulată pentru a funcționa corect.
Probleme comune
Probleme de flux
- Fluxul inconsistent înseamnă de obicei murdărie, uzură sau reglare greșită
- Fluxul scăzut indică adesea blocaje sau părți uzate
- Fluctuarea debitului sugerează probleme de presiune sau semnale de control instabile
Probleme de scurgere
- Scurgerile externe provin din garnituri uzate sau conexiuni libere
- Scurgerile interne se întâmplă atunci când scaunele de supapă se uzează sau resturile sunt prinse
- Scurgerile de ambalare apar atunci când sigiliile din jurul tulpinii îmbătrânesc
Probleme de performanță
- Operația lipicioasă sugerează coroziune, resturi sau lipsa de lubrifiere
- Răspuns lent indică probleme de actuator sau probleme de semnal de control
- Zgomotul excesiv înseamnă de obicei cavitație, vibrații sau flux turbulent
Strategie de întreținere
Întreținere preventivă
- Verificați lunar pentru scurgeri, uzură și coroziune
- Testați fluidul hidraulic și filtrele trimestrial
- Ungeți piesele mobile în mod regulat
- Calibrarea și testarea performanței periodic
Monitorizarea stării
- Folosiți indicatoare de presiune pentru a detecta blocaje sau uzură
- Monitorizați debitele pentru a identifica modificările de performanță
- Urmăriți temperaturile pentru a preveni deteriorarea
- Analizați vibrațiile pentru a prinde probleme mecanice din timp
Proces de depanare
- Verificați sistematic fiecare componentă
- Găsiți cauza principală, nu doar simptomele
- Verificați performanța după reparații
- Păstrați înregistrări detaliate de întreținere
Viitorul supapelor de control al fluxului
Tehnologia face ca supapele de control ale fluxului să fie mai inteligente și mai eficiente.
Tehnologie inteligentă a supapei
Integrarea Internet of Things (IoT)
Valvele moderne includ senzori pentru presiune, temperatură, debit și vibrații. Colectează date continuu și pot fi monitorizate de la distanță prin smartphone -uri sau computere. Sistemele bazate pe cloud analizează aceste date pentru a oferi sugestii de optimizare.
Aplicații de inteligență artificială
Algoritmii AI pot prezice când valvele au nevoie de întreținere înainte de a eșua. Reglați automat setările supapei pe baza modificării condițiilor și pot detecta modele de operare neobișnuite care ar putea indica probleme.
Tehnologie digitală Twin
Inginerii creează copii virtuale ale supapelor fizice care simulează performanța și permit testarea în medii virtuale. Acest lucru ajută la optimizarea proiectărilor și a operatorilor de trenuri fără a risca echipamente reale.
Integrarea industriei 4.0
Conectivitatea sistemului
Supapele moderne comunică folosind rețele industriale și procesează datele la nivel local pentru un răspuns mai rapid. Se integrează perfect cu sistemele de execuție a producției și folosesc protocoale de comunicare standardizate.
Automatizare crescută
Sistemele funcționează cu o intervenție umană minimă, coordonează automat mai multe valve și își optimizează propria performanță. Aceștia pot chiar să diagnostice și să se recupereze automat de la anumite eșecuri.
Tendințe de sustenabilitate
Eficiența energetică
Noile proiectări recuperează energia din diferențele de presiune, reduc consumul de energie al sistemului printr -un control precis și optimizează sisteme întregi pentru eficiență maximă.
Cerințe de mediu
Reglementări mai stricte necesită emisii mai mici, materiale durabile, programe de reciclare mai bune și procese de fabricație mai ecologice.
Povești de succes din lumea reală
Industria petrolului și a gazelor
O companie majoră de conducte a instalat supape de control inteligent care a eliminat întreținerea manuală timp de cinci ani, menținând în același timp un control precis al fluidelor multifazate.
Tratarea apei
Un sistem de apă din oraș a folosit supape de reducere a presiunii de 24 de inci pentru a-și proteja conductele de distribuție, menținând în același timp o presiune constantă a apei în tot orașul.
Fabricație
O linie de asamblare auto a îmbunătățit precizia producției cu 15% după instalarea valvelor de control a debitului pneumatic care au controlat cu precizie mișcările robotului.
Învățând mai multe despre supapele de control al fluxului
Dacă doriți să aflați mai multe despre supapele de control al fluxului, iată câteva resurse grozave:
Învățare online
- Canalele educaționale YouTube oferă explicații detaliate cu animații
- Site -urile producătorilor oferă ghiduri de selecție și informații tehnice
- Asociațiile din industrie oferă webinarii și lucrări tehnice
Dezvoltare profesională
- Producătorii de valve oferă cursuri de instruire
- Școlile de inginerie oferă programe cuprinzătoare
- Conferințele din industrie prezintă cele mai noi tehnologii și aplicații
Experiență practică
- Vizitați expoziții comerciale pentru a vedea demonstrații de echipamente
- Participați la tururi din fabrică atunci când este posibil
- Alăturați -vă organizațiilor profesionale pentru oportunități de rețea și de învățare
Ventilele de control ale fluxului sunt componente esențiale care mențin lumea noastră modernă fără probleme. De la apa care iese din robinetul dvs. până la combustibilul care curge prin conducte, aceste dispozitive asigură că totul se deplasează la viteza și presiunea potrivită.
Pe măsură ce tehnologia avansează, supapele de control al fluxului devin mai inteligente, mai eficiente și mai ecologice. Se integrează cu sistemele digitale, prezic propriile nevoi de întreținere și optimizând automat performanța.
Indiferent dacă sunteți un inginer care selectează supape pentru un nou sistem, un tehnician care menține echipamentele existente sau pur și simplu curios despre modul în care funcționează lucrurile, înțelegerea supapelor de control al fluxului vă ajută să apreciați sistemele complexe care ne susțin viața de zi cu zi.
Viitorul supapelor de control al fluxului este luminos, inovațiile în tehnologia inteligentă, durabilitatea și integrarea sistemului continuă să îmbunătățească performanța, reducând în același timp impactul asupra mediului. Rămânând la curent cu aceste evoluții și urmând cele mai bune practici de selecție și întreținere, ne putem asigura că aceste componente critice continuă să ne servească bine pentru anii următori.
