Ce este o supapă cu 2 sensuri într -un sistem hidraulic?

Sistemele hidraulice sunt coloana vertebrală a nenumăratelor aplicații industriale, de la echipamente de construcții și utilaje de fabricație până la sisteme aerospațiale și componente auto. În centrul acestor sisteme se află o rețea de supape care controlează fluxul, presiunea și direcția fluidului hidraulic. Printre aceste componente critice, supapa cu 2 căi reprezintă unul dintre cele mai fundamentale elemente, dar esențiale, în proiectarea circuitului hidraulic.

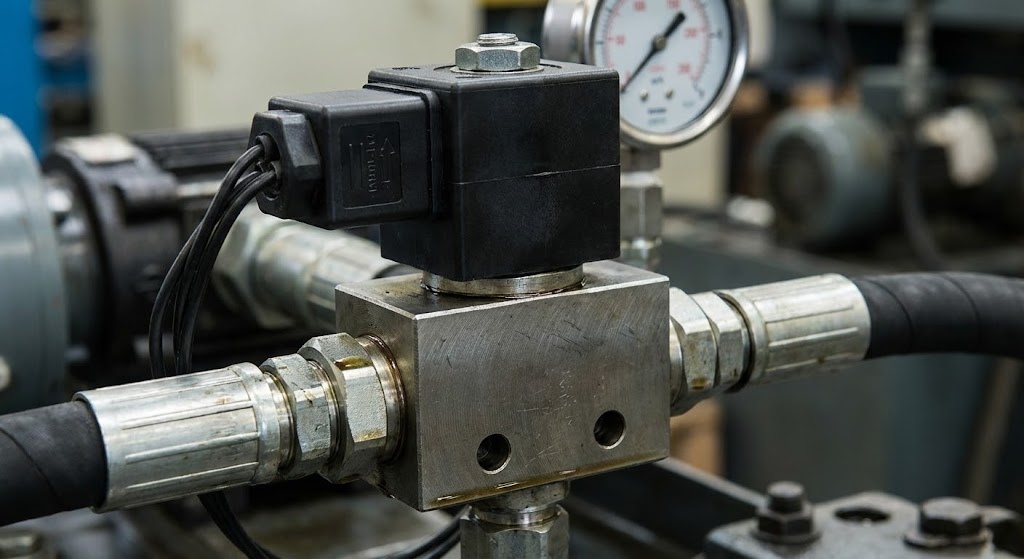

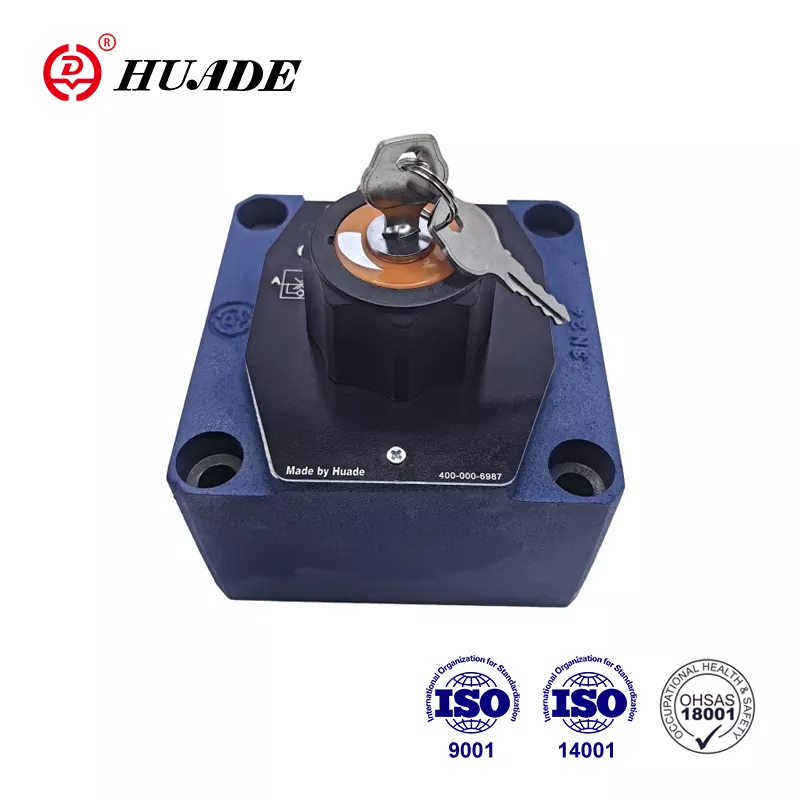

Ce este unValvă cu 2 căi?

O supapă cu 2 căi, cunoscută și sub denumirea de supapă cu două porturi, este o componentă hidraulică simplă, dar crucială, care controlează fluxul de fluid printr-o singură cale de debit. Spre deosebire de supapele cu mai multe porturi mai complexe, o supapă cu 2 căi are exact două puncte de conectare: un port de intrare și un port de ieșire. Acest design simplu îl face soluția perfectă pentru aplicațiile de bază de control al fluxului, unde trebuie să permiteți sau să blocați fluxul de lichid complet.

Principiul fundamental din spatele unei supape cu 2 căi este operația binară-este fie complet deschis, fie complet închis. Când este deschis, lichidul hidraulic poate curge liber de la intrare la priză. Când este închis, supapa creează o etanșare completă, împiedicând orice mișcare a fluidului prin sistem. Această funcționalitate de pornire/oprire face ca supapele cu 2 sensuri să fie indispensabile pentru aplicațiile care necesită controlul precis al fluxului și izolarea sistemului.

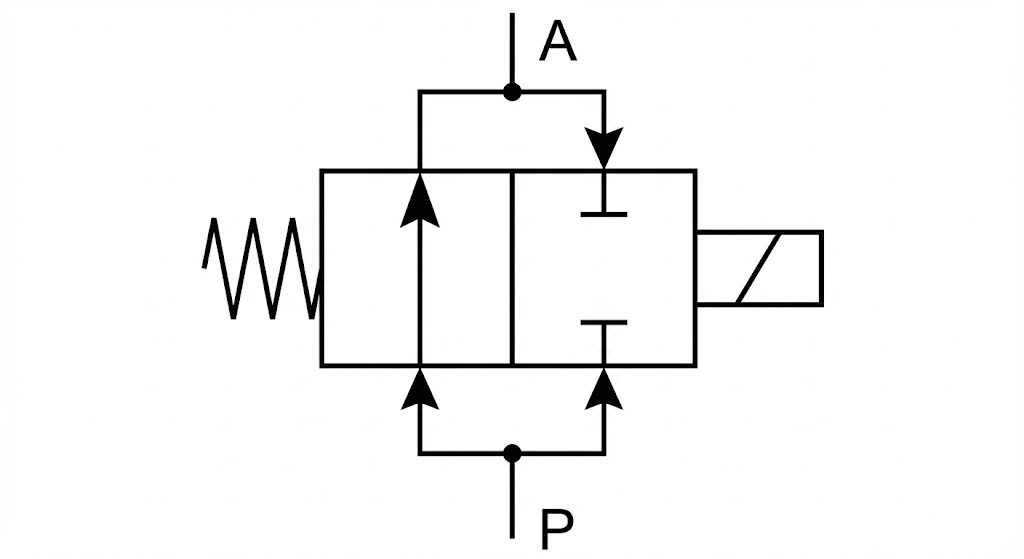

Cum funcționează valvele cu 2 căi în sistemele hidraulice

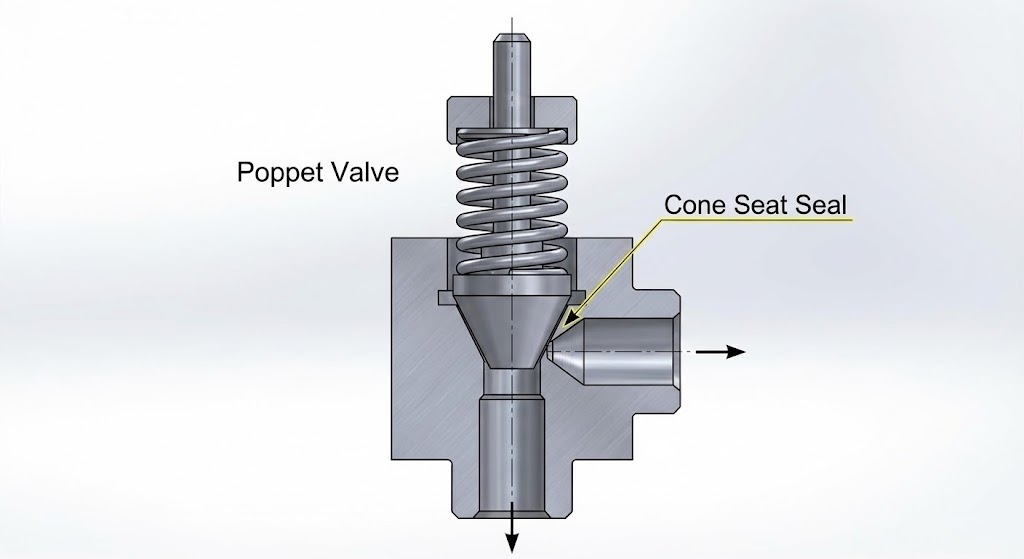

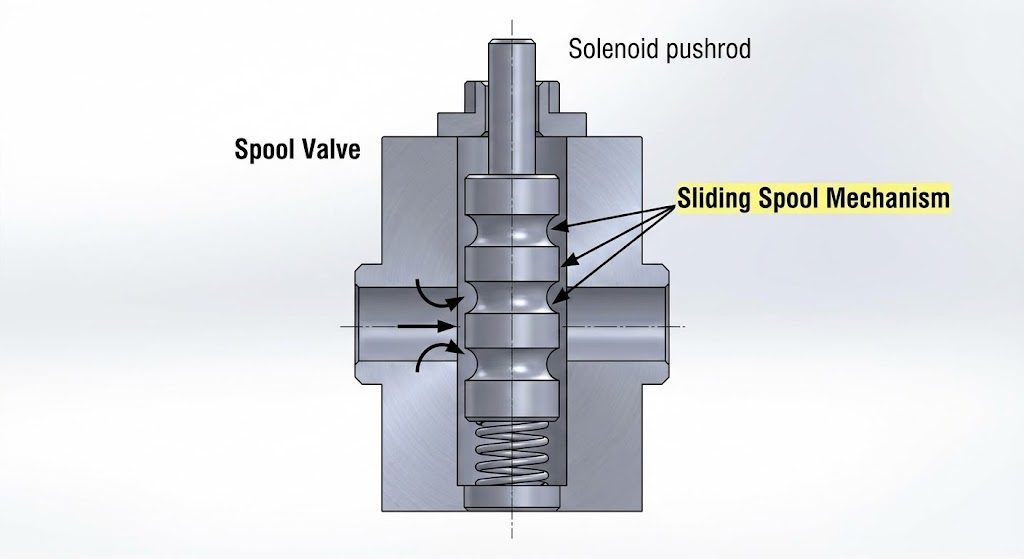

Funcționarea unei supape cu 2 căi depinde de mecanismul său intern, care implică de obicei un element mobil, cum ar fi un poppet, o bilă sau o bobină. Când supapa primește un semnal de acționare - fie că este manual, pneumatic, hidraulic sau electric - acest element intern se deplasează fie deschis, fie în închiderea căii de curgere.

În poziția închisă, elementul de supapă creează o etanșare strânsă pe un scaun de supapă, blocând eficient fluxul de lichid. Sigiliul trebuie să fie suficient de robust pentru a rezista la presiunea de funcționare a sistemului fără scurgeri. Când este acționat în poziția deschisă, elementul supapei se îndepărtează de scaun, creând un pasaj clar pentru ca lichidul hidraulic să curgă.

Timpul de răspuns și caracteristicile de flux ale unei supape cu 2 căi sunt factori critici în performanța sistemului. Valvele hidraulice moderne cu 2 căi sunt proiectate pentru a oferi capacități de comutare rapidă cu o scădere minimă a presiunii atunci când sunt deschise, asigurând funcționarea eficientă a sistemului și un control precis.

Tipuri de supape cu 2 căi

În mod normal deschis vs. în mod normal închis

Ventilele cu 2 sensuri sunt clasificate pe baza stării lor implicite atunci când nu sunt acționate. Valvele închise în mod normal (NC) rămân închise până la activare, ceea ce le face ideale pentru aplicațiile de siguranță unde fluxul trebuie blocat în mod implicit. În mod normal, supapele deschise (NO) permit curgerea în starea lor de repaus și se închid atunci când sunt activate, potrivite pentru aplicațiile în care fluxul continuu este norma.

Metode de acționare

Valve manuale cu 2 sensuri: funcționate de mână prin pârghii, butoane sau butoane. Acestea sunt utilizate în mod obișnuit în aplicațiile în care intervenția umană este necesară pentru controlul sistemului.

Valvele operate de solenoid: supape controlate electric care utilizează forță electromagnetică pentru a acționa elementul supapei. Acestea oferă timpi de răspuns rapid și pot fi integrați cu ușurință în sisteme de control automate.

Valvele operate de pilot: Aceste supape folosesc presiune hidraulică pentru a acționa elementul principal de supapă, ceea ce le face adecvate pentru aplicații de înaltă presiune, unde funcționarea directă a solenoidului ar putea fi nepractică.

Supape pneumatice: acționate de aer comprimat, aceste supape sunt adesea utilizate în medii în care componentele electrice ar putea prezenta riscuri de siguranță.

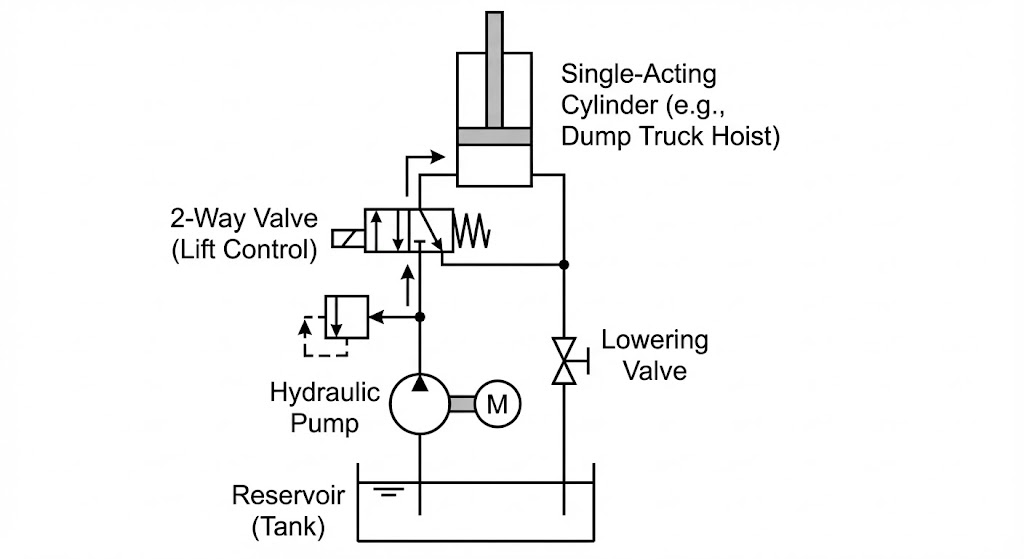

Aplicații în sisteme hidraulice

Valvele cu 2 căi servesc numeroase funcții critice în diferite aplicații hidraulice:

Una dintre utilizările primare ale supapelor cu 2 căi este izolarea sistemului. Acestea pot opri complet fluxul hidraulic către ramuri de circuit specifice, permițând lucrări de întreținere sau proceduri de oprire de urgență. În echipamentele hidraulice mobile, cum ar fi excavatoarele sau macaralele, supapele cu 2 căi oferă funcții cruciale de siguranță prin izolarea mișcărilor periculoase atunci când operatorii efectuează întreținere.

În timp ce supapele cu 2 sensuri sunt în primul rând dispozitive ON/OFF, ele joacă un rol vital în strategiile de control al fluxului. Prin ciclism rapid între poziții deschise și închise, acestea pot regla eficient debitele medii în sistemele de control ale modulației pulsului (PWM). Această tehnică este din ce în ce mai frecventă în sistemele hidraulice moderne care caută o eficiență îmbunătățită și un control precis.

Suport de control direcțional

În combinație cu alte supape, supapele cu 2 sensuri contribuie la scheme de control direcționale complexe. Ele pot izola actuatoare specifice sau ramuri de circuit, permițând altor valve direcționale să funcționeze mai eficient și în siguranță.

Ameliorarea presiunii și siguranța

Valvele specializate de relief cu presiune pe 2 căi protejează sistemele hidraulice de condițiile de supra-presiune. Aceste supape rămân închise sub presiuni normale de funcționare, dar se deschid automat atunci când presiunea sistemului depășește limite sigure, direcționând excesul de lichid înapoi la rezervor.

Avantajele supapelor cu 2 căi

Simplitatea supapelor cu 2 căi aduce mai multe avantaje semnificative pentru proiectarea sistemului hidraulic:

Fiabilitate: Cu mai puține părți în mișcare decât supapele cu mai multe porturi, supapele cu 2 căi oferă de obicei o fiabilitate și longevitate excelentă. Proiectarea lor simplă reduce probabilitatea de eșec mecanic și face ca întreținerea să fie simplă.

Eficiența costurilor: Proiectarea de bază și simplitatea fabricării valvelor cu 2 căi le fac extrem de rentabile în comparație cu tipurile de valve mai complexe. Această accesibilitate le face atractive pentru aplicațiile în care constrângerile bugetare sunt importante.

Răspuns rapid: multe supape cu 2 căi, în special versiuni operate de solenoid, oferă timpi de comutare extrem de rapide. Această capacitate de răspuns rapid este crucială în aplicațiile care necesită o sincronizare și control precis.

Oprire strânsă: atunci când sunt proiectate și întreținute corespunzător, supapele cu 2 căi oferă capacități excelente de etanșare, împiedicând scurgerile interne care ar putea compromite eficiența sau siguranța sistemului.

Versatilitate: În ciuda simplității lor, valvele cu 2 căi pot fi adaptate la numeroase aplicații prin diferite metode de acționare, materiale și configurații.

Considerații de selecție

Alegerea supapei cu 2 căi potrivite pentru o aplicație hidraulică necesită o examinare atentă a mai multor factori:

Evaluare presiune: Valva trebuie să fie capabilă să gestioneze presiunea maximă de funcționare a sistemului cu o marjă de siguranță adecvată. Sub-evaluarea poate duce la eșecul valvei și la pericolele potențiale de siguranță.

Capacitatea de curgere: coeficientul de debit al supapei (CV) trebuie să fie suficient pentru a gestiona debitul necesar fără o scădere excesivă de presiune. Supapele subdimensionate pot crea blocaje de sistem și pot reduce eficiența.

Timp de răspuns: aplicații care necesită comutarea rapidă a supapelor cu caracteristici de răspuns rapid. Metoda de acționare influențează semnificativ timpul de răspuns.

Mediu de funcționare: factori precum temperatura, nivelurile de contaminare și vibrațiile afectează selecția valvei. Mediile dure pot necesita materiale specializate sau caracteristici de protecție.

Integrarea controlului: Metoda de acționare a supapei trebuie să fie compatibilă cu arhitectura de control a sistemului. Sistemele moderne necesită adesea supape cu capacități de feedback electronic.
