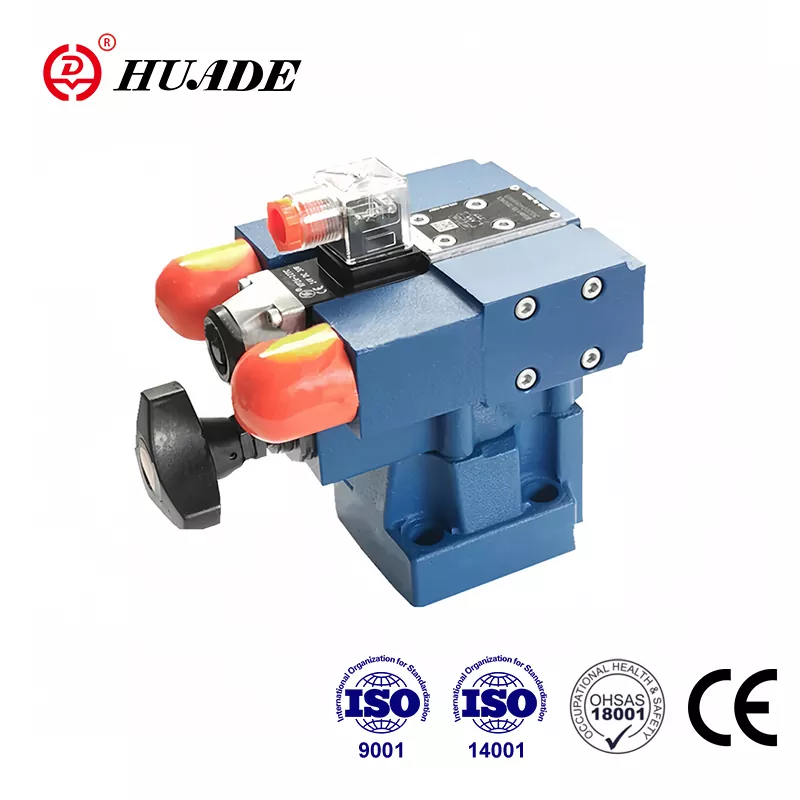

Supapă de relief presiune DB3U

Huade Hydraulic acordă mai multă atenție practicilor produselor sale. Valva de relief de presiune DB3U sunt competitive cu produse bine cunoscute, cu o calitate bună și un preț mai mic. Huade Hydraulic a introdus tehnologie de ultimă oră din Rexroth, din cauza a două cooperare pe termen lung cu Rexroth. Fiind un brand de frunte în industria hidraulică din China, supapele de salvare a presiunii Huade® câștigă o recunoaștere largă a pieței și încrederea utilizatorilor. Toate ramurile întreprinderii au trecut ISO9001, ISO14001 și OH SAS18001. Produsele de frunte Huade® au primit certificatul CCS (China Clasification Society) și utilizate pe scară largă în industria marină.

Parametrul produsului Valvei de reducere a presiunii DB3U

Caracteristica produsului și aplicarea supapei de relief de presiune DB3U

Caracteristici:

▶ Subplate montare

▶ Conexiune filetată

▶ Instalare în colecții

▶ 3 Elemente de reglare:

. Buton rotativ

. Înșurubați cu hexagon intern și capac de protecție

. Buton rotativ cu scară

▶ Control operat cu solenoid prin supapă direcțională montată

Aplicație:

Supapa de reducere a presiunii DB3U sunt utilizate pentru limitarea presiunii de funcționare.

Secțiune și simboluri ale supapei de relief presiune db3u

Tipuri Valvele de presiune DB3U sunt supape de reliefare a presiunii pilot. Acestea pot fi trecute la diferite (2 sau 3 etape de presiune) prin solenoide acționate.

Valvele de reducere a presiunii constau în principal din supapa principală. 4/3,4/1 Valvă de control-direcțională (tipul We5 ...) și trei valve pilot.

În condiția de-energizată, presiunea în portul A este stabilită de Valva pilot (7).

Presiunea prezentă în portul A acționează asupra bobinei principale (1). În același timp, se aplică presiunea prin liniile de control (12) și (4), care sunt prevăzute cu orificii (2) și (3), pe partea încărcată cu arc a bobinei principale (1) și la poppet (6) în supapa de control pilot (7). Dacă presiunea din portul A depășește valoarea setată la arc (8), poppet

(6) se deschide împotriva izvorului (8).

Semnalul pentru aceasta vine intern prin intermediul liniilor de control (12) și (4) din portul A. Fluidul de presiune de pe partea încărcată cu arc a bobinei principale (1) curge acum prin linia de control (3), poppet (6) în camera de arc (9). În tipul DB3U ... 30/..., se curge intern prin linia de control (10) până la rezervor, sau în tipul db3u..30/.. y .., extern prin portul Y. Datorită orificiilor (2) și (3) o cădere de presiune apare la bobina principală (1), conexiunea de la portul A la portul B este deschisă. Acum, lichidul de presiune curge de la portul A la portul B, menținând în același timp presiunea de funcționare a setului de supape.

Când solenoidul „A” este alimentat: presiunea în portul A este stabilită de Valva Pilot II.

Când solenoidul „B” este alimentat: presiunea în portul A este stabilită de robinetul pilot I.

Presiunea de stabilire a valvei pilotului (7) ar trebui să fie mai mare decât presiunea de stabilire a pilotului I și II.

Tip DB2U

Valvele de presiune DB2U de tip DB2U constau în principal dintr -o supapă de control direcțională (tipul We5 ...) și trei supape pilot, funcția acestei supape este practic aceeași cu supapa DB3U.

Structura supapei de reducere a presiunii DB3U

Simboluri
