Care este scopul unei supape de reținere?

Supapele de reținere sunt ca ușile cu un singur sens pentru lichide și gaze. Sunt peste tot în jurul nostru și își fac treaba în liniște pentru a ne menține sistemele în siguranță și funcționează corect. În acest ghid, vom explora ce sunt supapele de reținere, de ce sunt atât de importante și cum funcționează în diferite situații.

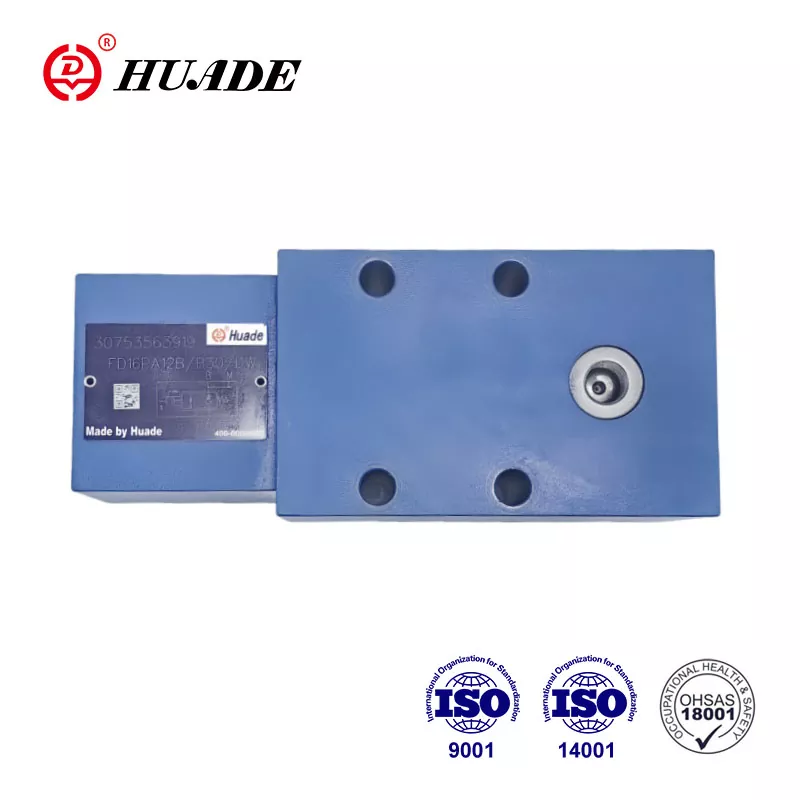

Ce este o supapă de reținere?

O supapă de reținere este un tip special de supapă care permite fluidului (lichidelor sau gazelor) să curgă doar într-o singură direcție. Gândește-te la asta ca la un turnichet la o stație de metrou – oamenii pot trece doar printr-un singur sens.

Oamenii numesc supape de reținere și cu alte denumiri, cum ar fi „supape unidirecționale” sau „supape de reținere”. Indiferent cum le numiți, toți fac aceeași sarcină de bază: împiedică refluxul.

De ce avem nevoie de supape de reținere? Scopurile principale

1. Preveniți contaminarea

Cea mai importantă sarcină a unei supape de reținere este menținerea separată a fluidelor curate și murdare. Aceasta se mai numește și afără funcție de supapă de retur. De exemplu:

• În sistemul de apă al casei dvs., acestea împiedică amestecarea apei murdare cu apa potabilă
• În spitale, acestea împiedică curgerea sângelui înapoi în tuburile IV
• În fabricile de procesare a alimentelor, acestea împiedică amestecarea incorect a ingredientelor

2. Protejați echipamentele

Supapele de reținere acționează ca gărzi de corp pentru echipamente scumpe:

• Ele opresc pompele să se rotească înapoi, ceea ce le-ar putea deteriora
• Ele împiedică acumularea presiunii în locuri greșite
• Acestea împiedică compresoarele de aer să-și piardă presiunea stocată

3. Reduceți ciocanul de apă

ciocan de apăeste zgomotul puternic pe care îl auzi uneori în conducte când apa se oprește brusc sau își schimbă direcția. Supapele de reținere ajută la reducerea acestei probleme prin:

• Închidere rapidă pentru a opri schimbările bruște ale fluxului
• Folosind modele speciale care se închid mai ușor
• Prevenirea vârfurilor de presiune care deteriorează conductele

4. Economisiți energie

Supapele de reținere ajută sistemele să funcționeze mai eficient prin:

• Evitarea repornirii constante a pompelor
• Prevenirea pătrunderii aerului în conductele de apă
• Menținerea presiunii constante în sisteme

5. Îmbunătățiți siguranța

În situații periculoase, supapele de reținere oferă siguranță crucială:

• Acestea împiedică curgerea înapoi a gazelor explozive
• Opresc substanțele chimice toxice să ajungă unde nu ar trebui
• Ele ajută la menținerea nivelurilor de presiune sigure

Cum funcționează supapele de reținere?

Supapele de reținere funcționează folosind un principiu simplu, dar inteligent: diferența de presiune. Iată cum:

Procesul de deschidere

1. Fluidul curge spre supapă dinspre amonte
2. Când presiunea crește suficient, se deschide o parte mobilă în interior (numită disc sau bilă)
3. Fluidul poate curge acum prin supapa deschisă
4. Supapa rămâne deschisă atâta timp cât presiunea continuă să împingă în direcția corectă

Procesul de Închidere

1. Când presiunea înainte se oprește sau începe presiunea înapoi
2. Discul sau bila se mișcă rapid înapoi pentru a bloca deschiderea
3. Supapa se etanșează, împiedicând orice curgere înapoi
4. Rămâne închis până când revine presiunea corespunzătoare înainte

Tipuri de supape de reținere și utilizări ale acestora

Situații diferite necesită diferite tipuri de supape de reținere. Iată cele mai comune:

Supape de reținere oscilante

• Cum funcționează:Un disc cu balamale se deschide și se închide
• Cel mai bun pentru:Conducte mari de apă, sisteme de canalizare
• Pro:Pierdere redusă de presiune, gestionează debite mari
• Contra:Poate să se închidă trântind și să provoace ciocan de berbec

Supape de reținere cu bilă

• Cum funcționează:O minge se mișcă în sus și în jos pentru a deschide/închide
• Cel mai bun pentru:Conducte verticale, apă murdară cu particule. Disponibil înopțiuni de supapă de reținere din plastic
• Pro:Design simplu, funcționează cu fluide groase
• Contra:Pierdere de presiune mai mare decât alte tipuri

Supape de reținere cu arc

• Cum funcționează:Un arc ajută la împingerea discului închidere
• Cel mai bun pentru:Sisteme care necesită închidere rapidă
• Pro:Răspuns rapid, funcționează în orice poziție
• Contra:Este necesară o presiune de deschidere puțin mai mare

Supape de reținere pentru napolitane

• Cum funcționează:Disc subțire care se potrivește între flanșele țevii
• Cel mai bun pentru:Spatii inguste, statii de tratare a apei
• Pro:Economisește spațiu, reduce ciocănirea
• Contra:Este posibil să nu sigileze la fel de strâns ca alte tipuri

Supape de reținere Duck Bill

• Cum funcționează:„Buze” flexibile din cauciuc care se deschid și se închid
• Cel mai bun pentru:Canalizare, canalizare pluvială, dispozitive medicale
• Pro:Autocurățare, presiune de deschidere foarte scăzută
• Contra:Cauciucul se poate uza în timp

Supape de reținere silențioase

• Cum funcționează:Design special cu arc pentru funcționare silențioasă
• Cel mai bun pentru:Clădiri, medii liniştite
• Pro:Fără zgomot de ciocănire, funcționare lină
• Contra:Mai complex, cost mai mare

Unde se folosesc supapele de reținere?

Supapele de reținere se găsesc în multe industrii și aplicații:

Sisteme de apă și apă uzată

• Aprovizionarea cu apă a orașului pentru a preveni contaminarea
• Stații de tratare a apelor uzate pentru controlul direcției fluxului
• Instalații sanitare la domiciliu pentru a proteja apa potabilă
• Sisteme de piscine pentru a preveni refluxul

Industria petrolului și gazelor

• Conducte pentru a preveni refluxul periculos
• Rafinării pentru a proteja echipamentele scumpe
• Benzinării pentru a preveni curgerea combustibilului înapoi
• Platforme de foraj offshore pentru siguranță

Sisteme HVAC (încălzire și răcire)

• Unități de aer condiționat pentru controlul fluxului de agent frigorific
• Sisteme de încălzire pentru a preveni refluxul alimentat prin gravitație
• Sisteme de ventilație pentru a menține direcția corectă a aerului

Medical si Farmaceutic

• Picurare IV pentru a preveni refluxul de sânge
• Pompe de medicamente pentru dozare precisă
• Echipament de laborator pentru prevenirea contaminării
• Aparate de dializă pentru siguranța pacientului

Fabricație industrială

• Instalații chimice pentru a preveni amestecarea periculoasă
• Prelucrarea alimentelor pentru a menține calitatea produsului
• Centrale electrice pentru protejarea sistemelor de turbine
• Operațiuni miniere pentru controlul nămolului

Aplicații de zi cu zi

• Motoare auto (sisteme de combustibil, circuite de ulei)
• Compresoare de aer și unelte pneumatice
• Acvarii și acvarii
• Sisteme de irigare a grădinii
• Supape pentru anvelope pentru biciclete și mașini

Beneficiile utilizării supapelor de reținere

Limitări și provocări

Deși supapele de reținere sunt foarte utile, ele au unele limitări:

Nu pot vedea dacă funcționează

• Fără indicator extern al poziției supapei
• Greu de spus dacă sunt blocate deschise sau închise
• Poate avea nevoie de echipamente speciale de monitorizare
• Este posibil ca problemele să nu fie observate până nu este prea târziu

Sensibilă la condițiile de curgere

• Debitele scăzute pot provoca zgomot (deschidere/închidere rapidă)
• Fluxul pulsat poate cauza uzura prematură
• Fluidele foarte groase ar putea să nu ofere suficientă presiune pentru deschidere
• Bulele de aer pot interfera cu funcționarea corectă

Cerințe de instalare

• Trebuie instalat în direcția corectă
• Unele tipuri funcționează doar în anumite poziții (orizontală/verticală)
• Aveți nevoie de suport adecvat pentru țevi pentru a preveni stresul
• Necesită acces pentru întreținere

Moduri potențiale de eșec

• Resturile se pot bloca în supapă
• Sigiliile se pot uza în timp
• Piesele în mișcare se pot coroda sau bloca
• Dimensiunea necorespunzătoare poate cauza probleme

Cum să alegeți supapa de reținere potrivită

Selectarea supapei de reținere corectă implică mai mulți factori importanți:

Presiunea sistemului

• Presiune de lucru:Presiune normală de lucru
• Presiune maxima:Cea mai mare presiune pe care o poate vedea sistemul
• Cădere de presiune:Câtă presiune se pierde prin supapă
• Suprapresiune:Crește bruște de presiune

Cerințe de flux

• Debit:Cât lichid trebuie să treacă prin
• Tip de fluid:Apă, petrol, gaze, produse chimice etc.
• Temperatură:Condiții de funcționare calde sau reci
• Viscozitate:Fluide groase sau subțiri

Constrângeri fizice

• Dimensiunea conductei și tipul de conexiune
• Spatiu disponibil pentru instalare
• Limitări de greutate
• Acces pentru întreținere

Nevoi de performanță

• Cerințe de presiune de fisurare
• Este necesară etanșeitatea
• Timp de răspuns (cât de repede se închide)
• Durata de viață estimată

Factori de mediu

• Produse chimice corozive prezente
• Temperaturi extreme
• Condiții de vibrații sau șoc
• Instalare în interior sau exterior

Sfaturi de instalare și întreținere

Instalare corectă

• Instalați cu săgeata de direcție a fluxului îndreptată în direcția corectă
• Asigurați suport adecvat pentru supapele grele
• Lăsați spațiu pentru accesul de întreținere
• Urmați cerințele de orientare ale producătorului

Întreținere regulată

• Verificați dacă există semne externe de scurgere
• Verificați dacă există zgomote neobișnuite în timpul funcționării
• Monitorizați performanța sistemului pentru semne de probleme ale supapelor
• Înlocuiți garniturile uzate înainte ca acestea să se defecteze complet

Depanarea problemelor comune

• Supapa nu se deschide:Verificați dacă există resturi, presiune insuficientă sau instalare greșită
• Supapa nu se închide:Căutați particule blocate, sigilii uzate sau deteriorate
• Funcționare zgomotoasă:Poate indica zgomot, ciocan de berbec sau piese uzate
• Scurgere:De obicei înseamnă sigilii deteriorate sau resturi de pe suprafețele de etanșare

Standarde industriale și calitate

Supapele de reținere trebuie să îndeplinească diferite standarde industriale pentru a asigura siguranța și fiabilitatea:

Standarde importante

• API 594:Cerințe de proiectare și testare pentru supapele de reținere
• ASME B16.34:Evaluări de presiune și temperatură
• ISO 5208:Proceduri de testare a scurgerilor
• ISO 15761:Cerințe pentru supapele de reținere din oțel

Certificari de calitate

• marcaj CE:Conformitatea europeană a siguranței
• Certificare API:Aprobarea Institutului American de Petrol
• ISO 9001:Sisteme de management al calitatii
• Testare terță parte:Verificarea independentă a performanței

Viitorul tehnologiei supapelor de reținere

Tehnologia supapelor de reținere continuă să se îmbunătățească cu noi inovații:

Monitorizare inteligentă

• Senzori care detectează poziția supapei
• Sisteme de monitorizare wireless
• Capacități de întreținere predictivă
• Integrare cu sisteme de control

Materiale avansate

• Rezistență mai bună la coroziune
• Sigilii mai durabile
• Modele ușoare, dar puternice
• Componente auto-lubrifiante

Modele îmbunătățite

• Pierdere de presiune redusă
• Funcționare mai silențioasă
• Timpi de răspuns mai rapid
• Rezistență mai bună la reziduuri
