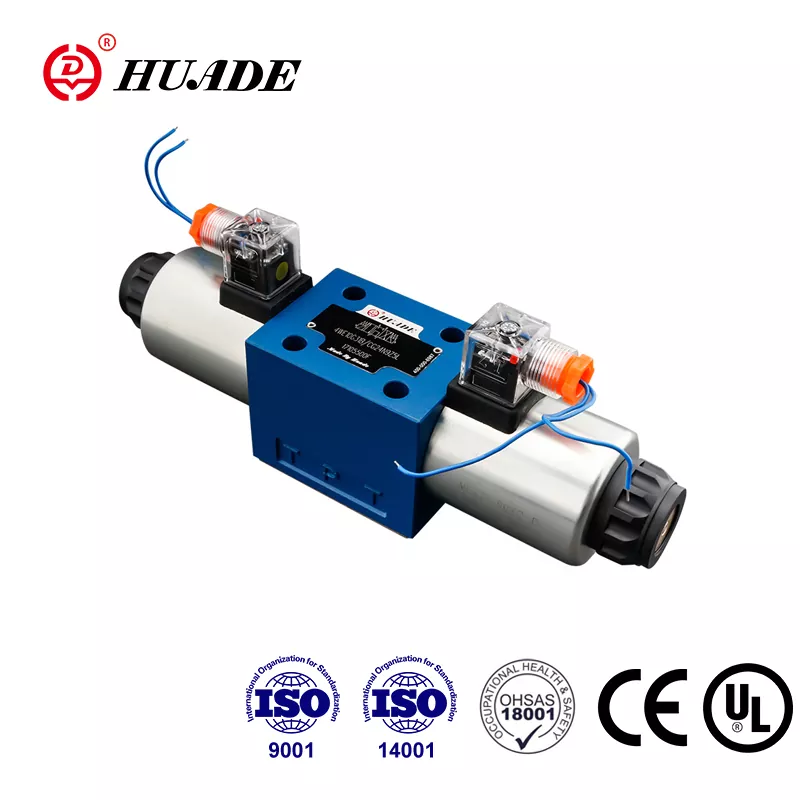

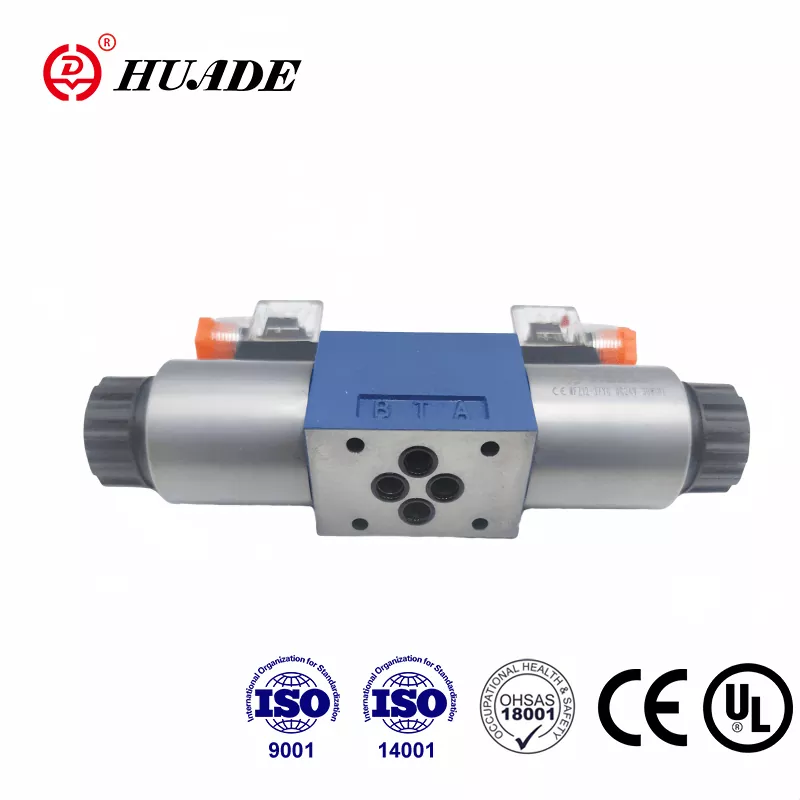

Înființată printr-un parteneriat strategic între guvernele chinez și german în 1979, Huade Hydraulic a devenit un producător de frunte în industria hidraulică din China. Supapa direcțională Huade® tip 4WE 10 E poate înlocui complet Rexroth® același model. Huade pune mare accent pe calitate cu mai mult de 750 de piese echipamente avansate de producție importate din întreaga lume. Seria de supape direcționale cu solenoid 4WE 10 a trecut certificările UL. Este mai avansat în tehnologie și mai durabil decât produsele similare din această linie. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Supapele direcționale hidraulice Huade® sunt implicate în multe proiecte naționale de transformare a echipamentelor tehnice și de apărare datorită performanței fiabile.
|
Presiune de lucru max. |
Porturi A.B.P (MPa) |
până la 31,5 |
|
Porturi T (MPa) |
16 |
|
|
Debit maxim (L/min) |
120 |
|
|
Secțiune transversală (poziția de comutare 0): |
Cu simbolul Q aproximativ 6 % din suprafața nominală |
|
|
Fluid sub presiune |
Uleiuri minerale (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
|
Interval de temperatură a fluidului sub presiune (℃) |
-30~+80 |
|
|
Interval de vâscozitate (mm2/s) |
2,8~500 |
|
|
Greutate (kg) |
Supapă cu 1 solenoid |
5.1(DC), 4.3(AC) |
|
Supapa cu 2 solenoizi |
6,7 (DC), 5,1 (AC) |
|
Caracteristici:
▶ Vană direcțională acționată direct cu solenoid ca versiune standard
▶ Solenoizi DC sau AC cu pin umed cu bobine detașabile
▶ Durată lungă de viață
▶ Contur perfect
▶ Comandă manuală opțională
▶ Bobinele pot fi înlocuite fără a deschide camera etanșă la presiune
▶ Alegerea fie a conexiunilor electrice centrale, fie individuale
▶ Model de portare la Din 24 340 forma A, ISO 4401 și CETOP - RP 121H
Supapele direcționale 4WE 10 cuprind în principiu carcasa (1), unul sau doi solenoizi (2), bobină de comandă (3) și unul sau două arcuri de retur (4). În repaus, bobina de comandă (3) este menținută în poziția centrală sau inițială prin intermediul arcurilor de retur (4) (cu excepția bobinelor de impuls). Bobina de comandă (3) este acţionată de solenoizi cu ştift umed (2). Forța solenoidului (2) acționează asupra bobinei de comandă (3) și o deplasează din poziția de repaus în poziția finală dorită. Acest lucru permite fluxul liber de la P la A și B la T sau P la B și A la T.
La deconectarea electromagnetică (2), bobina de comandă (3) este readusă în poziția sa inițială prin arcul de revenire (4).
Comandă manuală opțională (5) permite mișcarea bobinei de comandă (3) fără ca solenoizii să fie alimentați.
Diagrama structurii seriei WE 10 30B
1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și trebuie instalat un filtru de aer la intrarea de aer.
3. Produse fără subplacă la ieșirea din fabrică.
4. Șuruburile de fixare a supapelor trebuie selectate și utilizate conform caietului de mostre.
5. Rugozitatea suprafeței legate de supapă este necesară la 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
