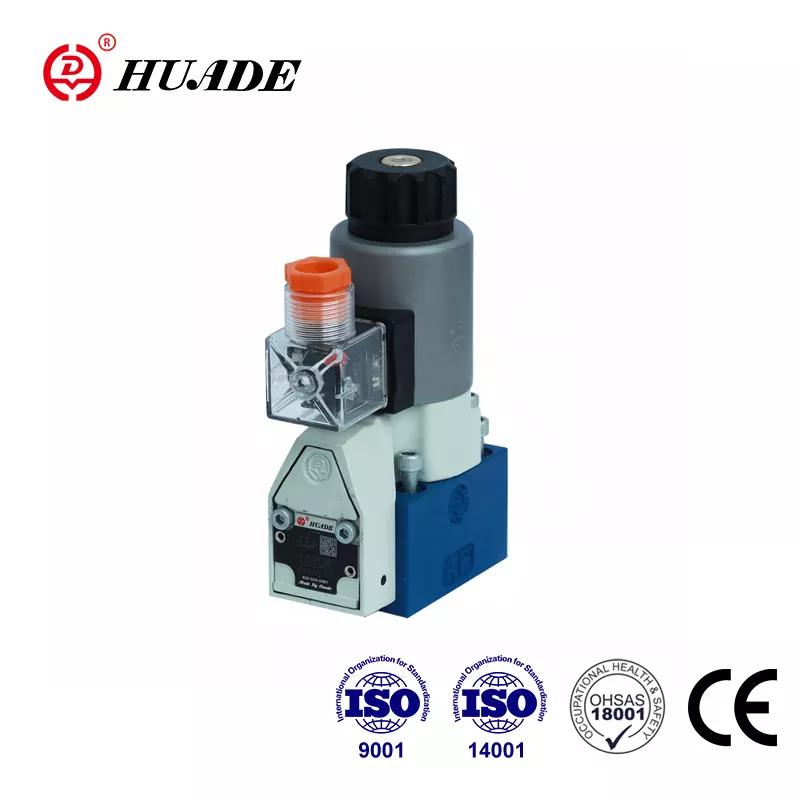

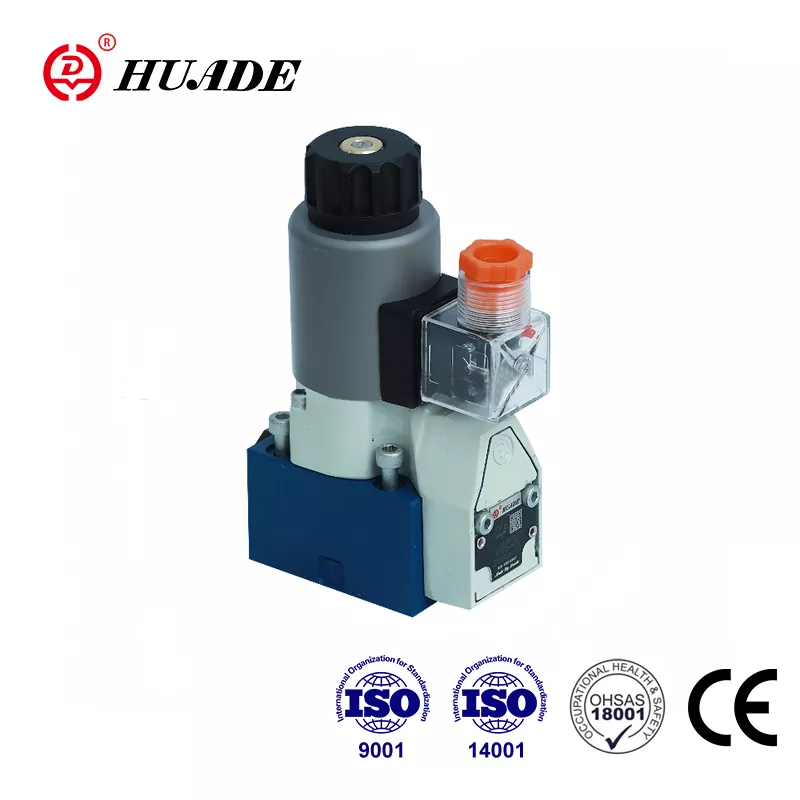

Huade Hydraulic este un producător de frunte în industria hidraulică din China și a avut două experiențe de cooperare pe termen lung cu Rexroth din 1979. Supapele direcționale cu scaun Huade® tip M-SEW 6 sunt un înlocuitor accesibil pentru Rexroth® M-SEW 6 componente seria 3X . Este competitiv cu o calitate bună și un preț mai mic. Pentru a asigura calitatea înaltă a produselor hidraulice, Huade Hydraulic operează peste 750 de piese de echipamente avansate de producție importate din întreaga lume. Calitatea acestei supape cu solenoid se conformează complet cerințelor clienților. Fabrica a trecut standardele internaționale, și anume, ISO9001, ISO14001 și OH SAS18001. Seria de supape direcționale este utilizată pe scară largă în diverse medii industriale.
|
Date tehnice (Pentru aplicații în afara acestor parametri, vă rugăm să ne consultați!) |
|||
|
General |
|||
|
Instalare |
opțional |
||
|
Max. temperatura ambiantă (℃) |
50 |
||
|
Greutate |
Supapă cu clapetă cu 2/2 căi (kg) |
1.5 |
|
|
Supapă clapetă cu 3/2 căi (kg) |
1.5 |
||
|
Supapă cu clapetă cu 4/2 căi (kg) |
2.3 |
||
|
Date hidraulice |
|||
|
Max. presiune de lucru (MPa) |
vezi tabelul de la pagina 140 |
||
|
Max. debit (L/min) |
25 |
||
|
Fluid sub presiune |
uleiuri minerale sau ester fosfat |
||
|
Interval de temperatură a fluidului sub presiune (℃) |
- 30 până la + 80 |
||
|
Interval de vâscozitate (mm²/s) |
2,8 până la 500 |
||
|
Gradul de contaminare μm |
Gradul maxim admis de contaminare a fluidului hidraulic conform NAS 1638 clasa 9. Prin urmare, recomandăm un filtru cu o rată de retenție minimă de β10≥ 75. |
||
|
Date electrice |
|||
|
Tip de tensiune |
DC |
AC |
|
|
Tensiuni disponibile (V) |
12、24、42、96、110、205、220 |
posibil doar prin redresor |
|
|
Toleranță de tensiune (tensiune nominală) (%) |
±10 |
||
|
Consumul de energie (W) |
30 |
||
|
Datoria |
100% |
||
|
Timp de comutare la ISO 6403 |
vezi tabelul de mai jos |
||
|
Frecvența de comutare (ciclu s/h) |
15000 |
||
|
Protecție conform DIN 40 050 |
IP65 |
||
|
Max. temperatura bobinei (℃) |
la 150 |
||
Caracteristici:
▶ Supapă direcțională cu clapetă cu acționare directă, acționată prin solenoid
▶ Portul închis este fără scurgeri
▶ Comutarea este asigurată chiar și după perioade lungi de sub presiune
▶ Bobina electromagnetică poate fi rotită cu 90°
▶ Conexiune electrică individuală
▶ Cu control manual protejat, opțional
▶ Model de portare la Din 24 340 forma A, ISO 4401 și CETOP - RP 121H
Aplicație:
Supapa direcțională de tip 2 M-SEW este o supapă direcțională acționată cu solenoid. Ele controlează pornirea, oprirea și direcția unui flux.
1. Funcții, secțiunea supapei direcționale cu clapete M-SEW 6
M-SEW 6 constă în principiu dintr-o carcasă (1), solenoizi (2), sistemul de supapă întărit (3) și bilele (4) ca element de închidere.
Principiul de baza:
În poziția inițială bila (4) este apăsată pe scaun de arcul (9), iar în poziția comutată de solenoid (2). Forța solenoidului (2) acționează prin pârghia (6) și bila (7) pe știftul actuatorului (8), care este etanșat pe două părți. Camera dintre cele două elemente de etanșare este conectată cu orificiul P. Sistemul de supape (3) este astfel echilibrat presiunea în raport cu forțele de acționare (solenoid sau arc de retur). Prin urmare, supapele pot fi utilizate până la o presiune de 63 MPa.
vedere tăiată de tip M-2SEW6N
vedere tăiată de tip M-3SEW6U
