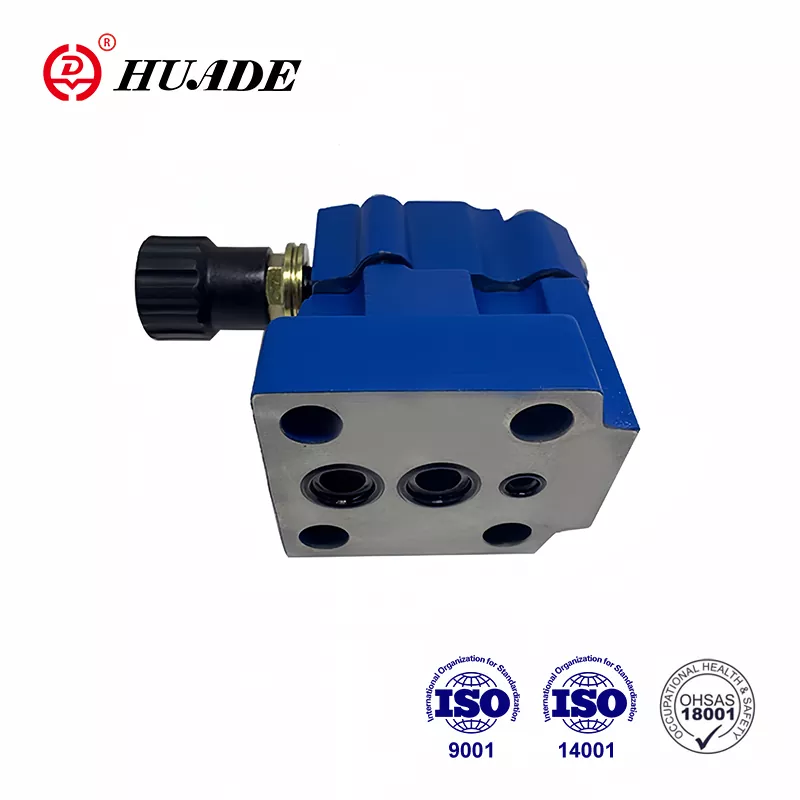

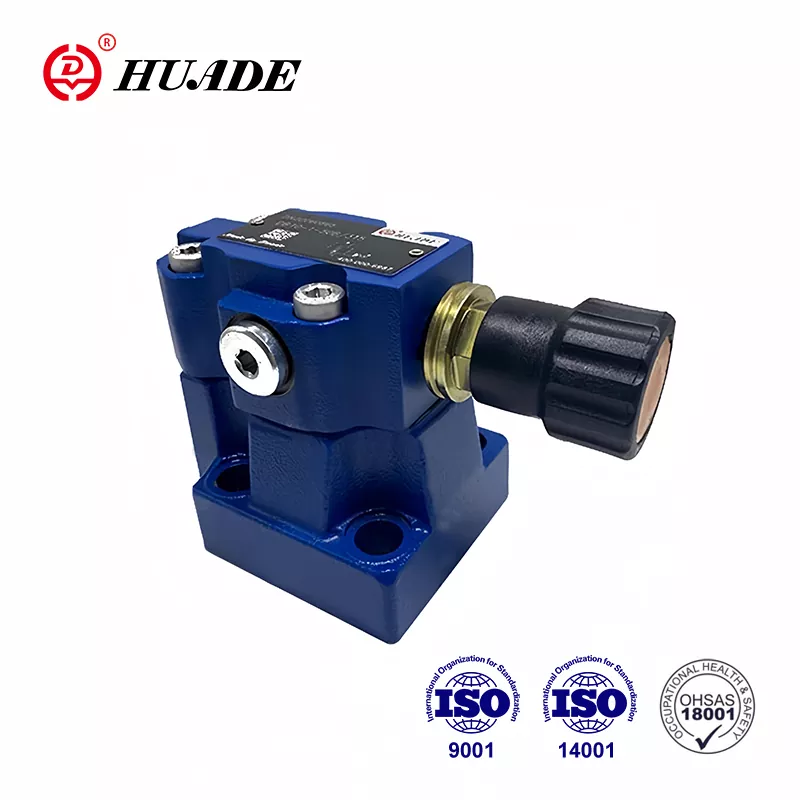

Supapă de relief presiune DB 10

Înființată în 1979, Huade Hydraulic a devenit lider în industria hidraulică a Chinei prin introducerea tehnologiei avansate a lui Rexroth. Valvele de reliefare a presiunii Huade® DB 10 Match Seria DB10 a lui Rexroth. Fabrica folosește rațional resursele interne pentru a oferi clienților supape hidraulice la prețuri accesibile. În același timp, a introdus peste 750 de mașini avansate din întreaga lume pentru a asigura calitatea valvelor hidraulice. Huade Hydraulic și întreprinderea sa afiliată au trecut ISO9001, ISO14001 și OH SAS18001. Valvele de presiune HUDE® sunt vândute în mod sălbatic în China și în țări străine din cauza calității fiabile și a performanțelor stabile. Huade Hydraulics cooperează cu multe companii interne cunoscute pentru a le oferi soluții hidraulice.

Parametrul produsului Valvei de reducere a presiunii DB 10

Caracteristica produsului și aplicarea supapei de relief de presiune DB 10

Caracteristici:

▶ Subplate montare

▶ Modelul de portare la DIN 24 340, FORM E, ISO 6264 și CETOP - RP 121H

▶ Conexiune conductei

▶ Introduceți conexiunea

▶ Trei elemente de ajustare:

. Buton rotativ

. Hex. șurubul capului cu capac de protecție

. Buton rotativ blocat cu scară

▶ Descărcare operată cu solenoid prin supapă de bobină direcțională încorporată

Aplicație:

Supapele de reducere a presiunii DB 10 sunt utilizate pentru limitarea (dB) sau limitarea presiunii de control.

Funcție, secțiune și simboluri ale supapei de relief de presiune DB 10

General

Tipuri Valvele de presiune DB sunt supape de reducere a presiunii pilot.

Valvele de relief de presiune (dB) constau în principal din supapa principală (1) cu ansamblul de bobină principală (3) și supapa operată de pilot (2) cu element de reglare a presiunii.

Supapă de relief de presiune tip db

Presiunea prezentă în portul A acționează asupra bobinei principale (3). În același timp, se aplică presiunea prin liniile de control (6) și (7), care sunt prevăzute cu orificii (4) și (5), pe partea încărcată cu arc a bobinei principale (3) și la mingea (8) din supapa de control pilot (2). Dacă presiunea din portul A depășește supapa setată la arc (9), mingea (8) se deschide împotriva arcului (9).

Semnalul pentru aceasta vine intern prin intermediul liniilor de control (10) și (6) din portul A. Lichidul de presiune de pe partea încărcată cu arc a bobinei principale (3) curge acum prin linia de control (7), alezaj de orificiu (11) și bilă (8) în camera de arc (12). În tipul DB ... 50b/... curge intern prin linia de control (13) către rezervor, sau în tipul db..50/.. y..external prin intermediul liniei de control (14). Datorită orificiilor (4) și (5) o cădere de presiune apare la bobina principală (3), conexiunea de la portul A la portul B este deschisă. Acum, lichidul de presiune curge de la portul A la portul B, menținând în același timp presiunea de funcționare setată.

Supapa de reducere a presiunii poate fi descărcată sau comutată la o presiune diferită (a doua etapă de presiune) prin intermediul portului „X” (15).

Structura dB ... 50b

Simbolul DB ... 50b

Observa

1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să fie sigilat și un filtru de aer trebuie instalat la intrarea în aer.

3.Produse fără subplate la ieșirea din fabrică, dacă aveți nevoie de ele, vă rugăm să comandați în mod special.

4. Șuruburile de fixare a valvei trebuie să fie un nivel de intensitate ridicată (clasa 10.9). Vă rugăm să selectați și să le utilizați, în funcție de parametrul enumerat în cartea de probe.

5. Rugozitatea suprafeței legate de supapă este necesară rugozitatea suprafeței este de 0,8.

6. Finisajul de suprafață al piesei de împerechere este necesar la 0,01/100mm.
