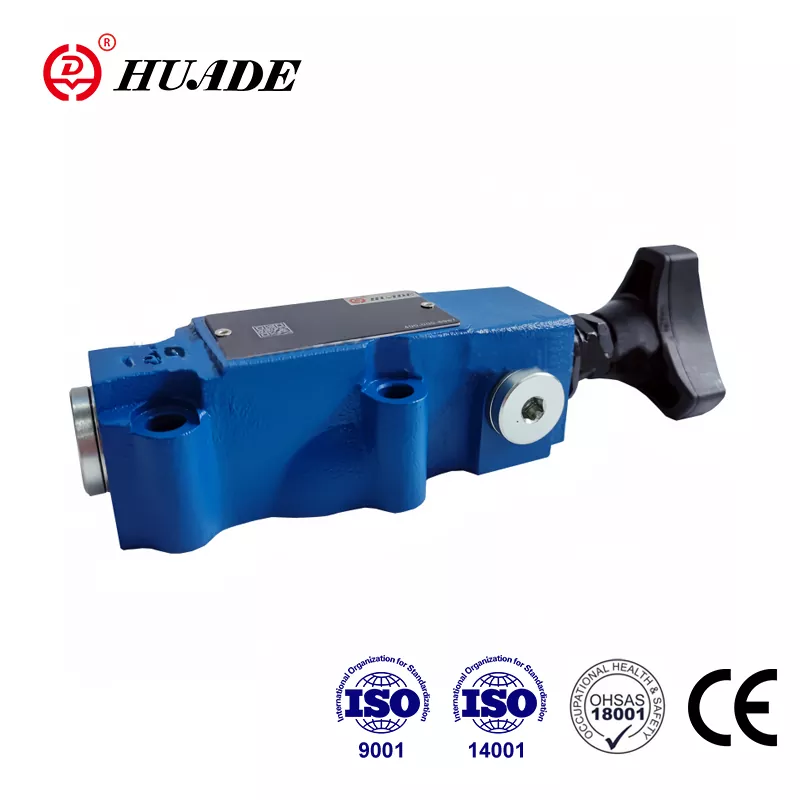

Beijing Huade Hydraulic Industrial Group este o companie renumită de stat specializată în proiectarea, fabricarea și service-ul de produse și echipamente hidraulice. Supapa de siguranță DBWT poate înlocui produsele oferite de Rexroth®. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Huade Hydraulic are un sistem de inspecție bun pentru a asigura calitatea înaltă a supapelor hidraulice. Fabrica operează peste 750 de piese echipamente avansate de producție importate din întreaga lume. Fiecare supapă de presiune va fi ambalată în pungi de plastic impermeabile și cutii de carton standard, cu marcaje anti-contrafacere atașate. Produsele hidraulice Huade® sunt utilizate pe scară largă în industria militară pentru a promova modernizarea echipamentelor de apărare.
|
Date tehnice |
||
|
Fluid sub presiune |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
|
Interval de temperatură (℃) |
-30~+80 |
|
|
Interval de vâscozitate (mm2/s) |
10~800 |
|
|
debit max. (l/min) |
3 |
|
|
max. presiune de lucru (MPa) |
31.5 |
|
|
max. Presiune de reglare (MPa) |
până la 10 sau 31,5 |
|
|
Presiunea din spate |
DBT (MPa) |
|
|
DBWT (MPa) |
up to 10 (AC);up to 16 (DC) |
|
|
Supapa pilot |
vezi supapa direcțională WE5 |
|
Caracteristici:
▶ telecomandă la distanță lungă
▶ montaj pe placă
▶ trei elemente de reglare:
▶ Buton rotativ
▶ Hex. șurub cu cap cu capac de protecție
▶ Buton rotativ blocabil cu scară
Aplicație:
Tipul DBWT se aplică la controlul de la distanță a presiunii sistemului și a scurgerii prin acționarea supapei acționate electric.
Supapele de presiune de tip DBWT cu telecomandă sunt supape de suprapresiune acţionate cu pilot.
Tipul DBWT constă în principal din supapa principală (1), bobină principală (2), scaun de supapă (3), supapă acționată electric (5) și reglare (6)
Structura și simbolurile supapei de limitare a presiunii DBWT
1.Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și un filtru de aer trebuie instalat la intrarea de aer.
3.Produse fără subplacă la ieșirea din fabrică, dacă aveți nevoie de ele, vă rugăm să comandați special.
4.Șuruburile de fixare a supapei trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului enumerat în cartea de mostre.
5. Rugozitatea suprafeței conectate cu supapa este necesară rugozitatea suprafeței este de 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
