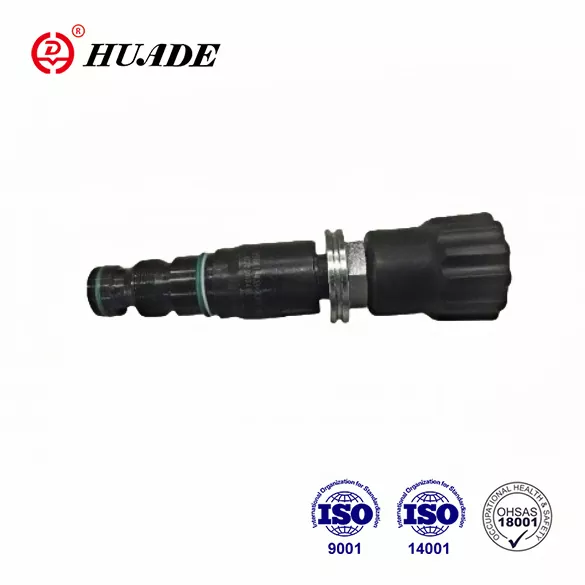

Supape de relief presiune db.k

Prin introducerea tehnologiei avansate a lui Rexroth, Huade Hydraulic a înregistrat progrese semnificative în proiectare, fabricarea componentelor hidraulice și a echipamentelor integrate. Valvele de reliefare a presiunii Huade® DB.K sunt mai durabile în comparație cu alte produse similare. Acestea pot înlocui produsele oferite de Rexroth în aceeași serie. Pentru a oferi produse la prețuri accesibile, fabrica acordă mai multă atenție practicilor, introducând în același timp peste 750 de echipamente de producție avansate din întreaga lume pentru a asigura calitatea. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Valvele de presiune hidraulică Huade® au câștigat o recunoaștere largă a pieței. Datorită calității fiabile și performanțelor stabile, acestea sunt utilizate pe scară largă în diverse mediu industrial, cum ar fi mașinile de construcție și sistemul hidraulic marin.

Parametrul produsului valvelor de relief de presiune db.k

Caracteristica produsului și aplicarea supapelor de relief de presiune db.k

Caracteristici:

▶ Valva cartușului

▶ 4 Intervale de presiune

▶ 4 Elemente de ajustare

. Buton rotativ

. Mânecă cu hexagon și capac de protecție

. Buton rotativ blocat cu scară

. Buton rotativ cu scară

Aplicație:

Supape de reducere a presiunii tip DB..K .. sunt supape de relief de presiune cu pilot pentru instalare în cartuș. Sunt folosite pentru a limita presiunea într -un sistem hidraulic.

Funcție, secțiune și simboluri ale supapelor de relief de presiune db.k

Setarea presiunii sistemului se face prin elementul de reglare (4). În repaus, supapele sunt închise. Presiunea în portul A acționează asupra bobinei (1). În același timp, presiunea este trecută prin orificiu (2) pe partea încărcată cu arc a bobinei (1) și prin orificiu (3) până la poppetul pilot (6). Dacă presiunea

În port apare peste valoarea setată la Spring (5), se deschide poppetul pilot (6). Lichidul poate acum să curgă din partea încărcată cu arc a bobinei (1), orificiu (3) și canalul (8) în portul Y. Căderea de presiune rezultată se deplasează bobina (1) determinând deschiderea conexiunii de la A la B, în timp ce presiunea setată la primăvară (5) este menținută.

Întoarcerea petrolului pilot din cele două camere de arc este luată extern prin Portul Y.

Structura DB 10 K2-40B

Simbol

Observa

1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să fie sigilat și un filtru de aer trebuie instalat la intrarea în aer.

3.Produse fără subplate la ieșirea din fabrică, dacă aveți nevoie de ele, vă rugăm să comandați în mod special.

4. Șuruburile de fixare a valvei trebuie să fie un nivel de intensitate ridicată (clasa 10.9). Vă rugăm să selectați și să le utilizați, în funcție de parametrul enumerat în cartea de probe.

5. Rugozitatea suprafeței legate de supapă este necesară rugozitatea suprafeței este de 0,8.

6. Finisajul de suprafață al piesei de împerechere este necesar la 0,01/100mm.
