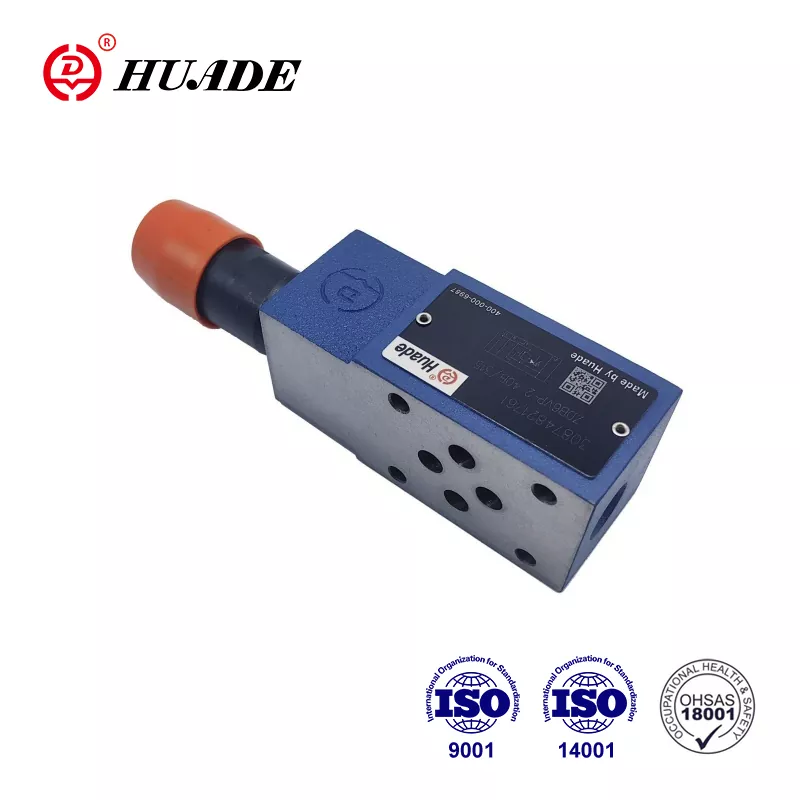

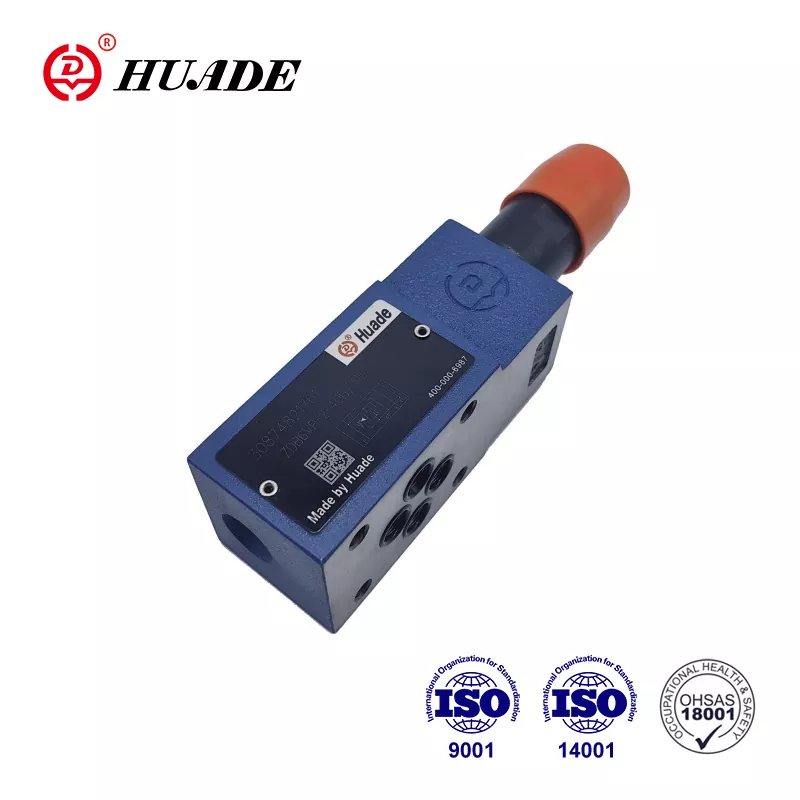

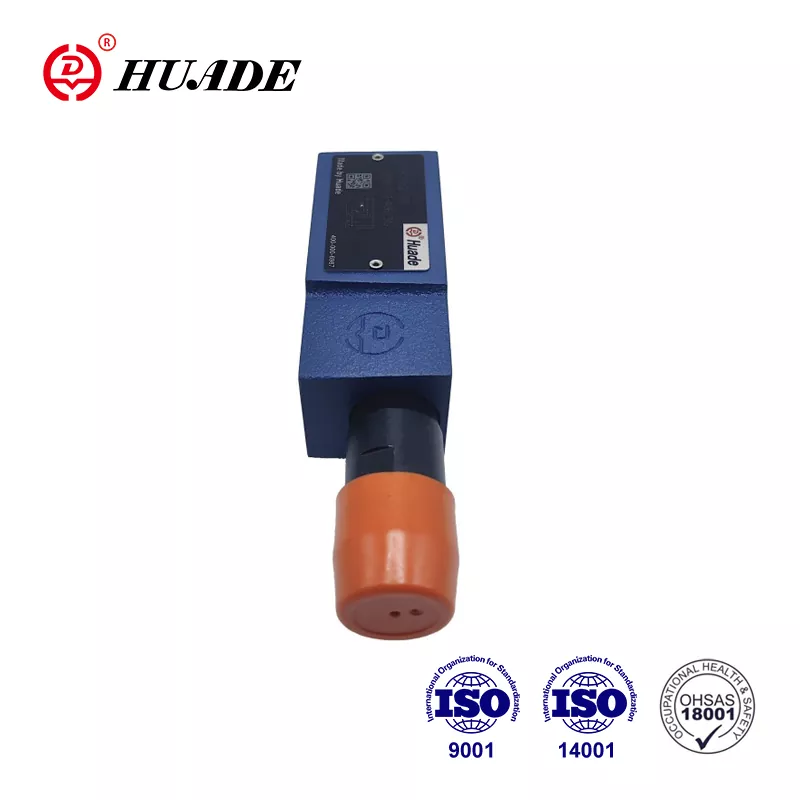

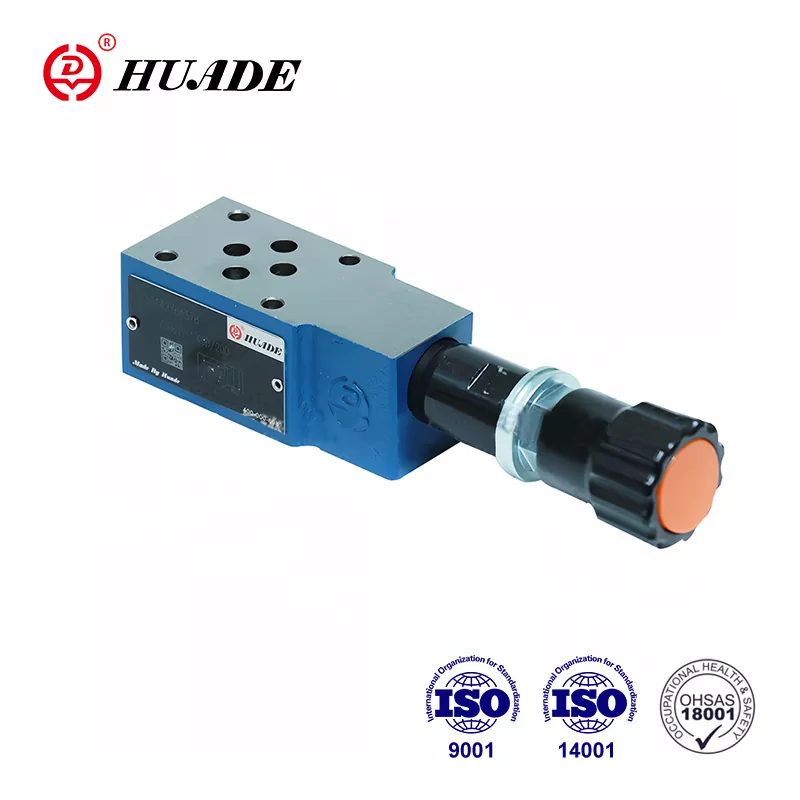

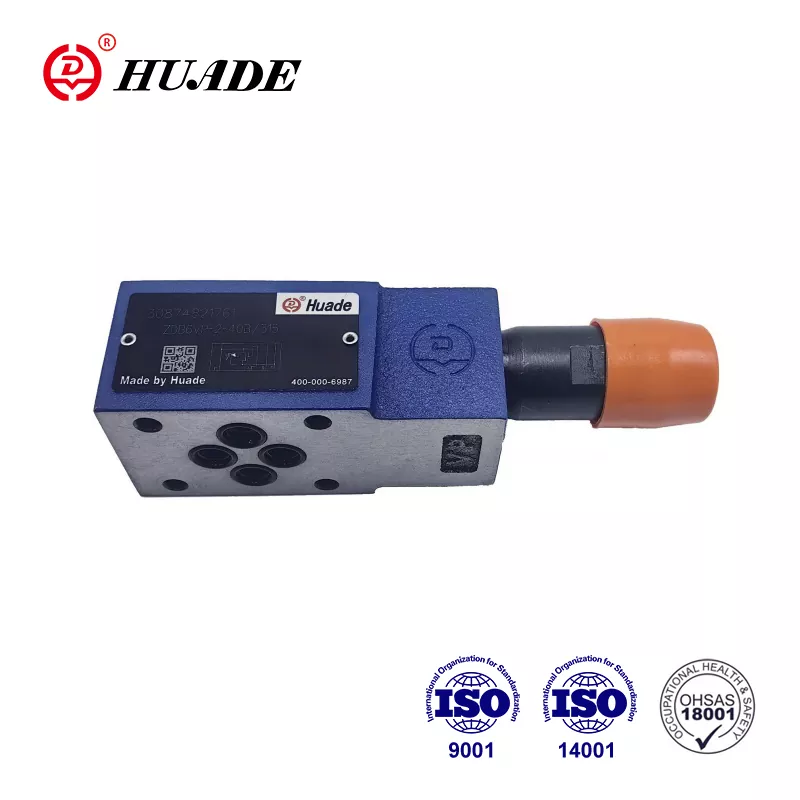

Supapa de limitare a presiunii ZDB 6 poate înlocui produsele oferite de Rexroth®. Faptul este că Huade Hydraulic a avut două cooperări pe termen lung cu Rexroth. Această cooperare permite supapelor de presiune Huade® să atingă același nivel ca produsele Rexroth în ceea ce privește performanța, calitatea și compatibilitatea. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Fabrica de fabrică are o scară mare de producție, care poate controla eficient costurile și poate oferi clienților supape de presiune hidraulice eficiente și practice. Datorită performanței sale fiabile și stabile, produsele hidraulice Huade® sunt utilizate pe scară largă în industriile militare și maritime.
|
Fluid sub presiune |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
|
Fluid sub presiune - interval de temperatură (℃) |
-30~+80 |
|
|
Interval de vâscozitate (mm/s) |
10~800 |
|
|
Gradul de contaminare cu fluide |
Gradul maxim admis de contaminare a |
|
|
Presiune de lucru, max. (MPa) |
până la 31,5 |
|
|
Presiune reglabila, max. setare (MPa) |
până la 5, la 10, la 20, la 31,5 |
|
|
Debit, max. (L/min) |
până la 60 |
|
|
Greutate |
Tip ZDB 6 (Kg) |
cca.1 |
|
Tip Z2DB 6 (Kg) |
aproximativ 1.2 |
|
Caracteristici:
▶ Supapă cu placă sandwich
▶ 4 intervale de presiune
▶ 5 opțiuni de circuit
▶ Cu unul sau două cartușe de reducere a presiunii
▶ 4 elemente de reglare.
·Buton rotativ
· Manșon cu hexagon și capac de protecție
·Buton rotativ blocabil cu scară
·Buton rotativ blocabil
Aplicație:
Supapa de limitare a presiunii ZDB 6 este utilizată pentru a limita presiunea într-un sistem hidraulic.
Tipurile de supape de reducere a presiunii ZDB și Z2DB sunt acționate pilot și au un design cu placă sandwich.
Ele constau în principal din carcasa (7), împreună cu unul sau două cartușe de supapă de presiune.
Presiunea sistemului este reglată cu ajutorul elementului de reglare (4).
În repaus, supapa este închisă. Presiunea din orificiul A acţionează asupra bobinei (1). În același timp, presiunea trece prin orificiul (2) pe partea încărcată cu arc a bobinei (1) și prin orificiul (3) către valva pilot (6). Dacă presiunea din orificiul A crește peste valoarea setată pe arcul (5), se deschide clapeta pilot (6). Fluidul poate curge acum din partea încărcată cu arc a bobinei (1), orificiului (3) și canalului (8) în orificiul T. Căderea de presiune rezultată mută apoi bobina (1), determinând aceasta deschiderea conexiunii A la T, în timp ce se menţine presiunea stabilită la arcul (5).
Uleiul de pilotaj din cele două camere de arc se întoarce în exterior în rezervor prin orificiul T.
Structura și simbolurile supapei de reducere a presiunii ZDB 6
1.Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și un filtru de aer trebuie instalat la intrarea de aer.
3.Produse fără subplacă la ieșirea din fabrică, dacă aveți nevoie de ele, vă rugăm să comandați special.
4.Șuruburile de fixare a supapei trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului enumerat în cartea de mostre.
5. Rugozitatea suprafeței legate de supapă este necesară rugozitatea suprafeței este de 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
