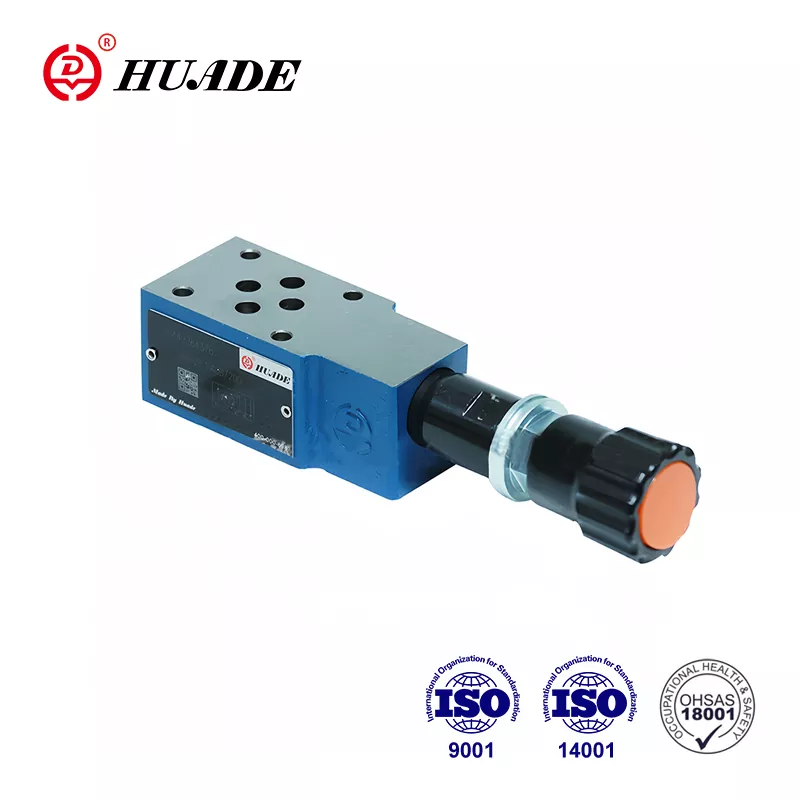

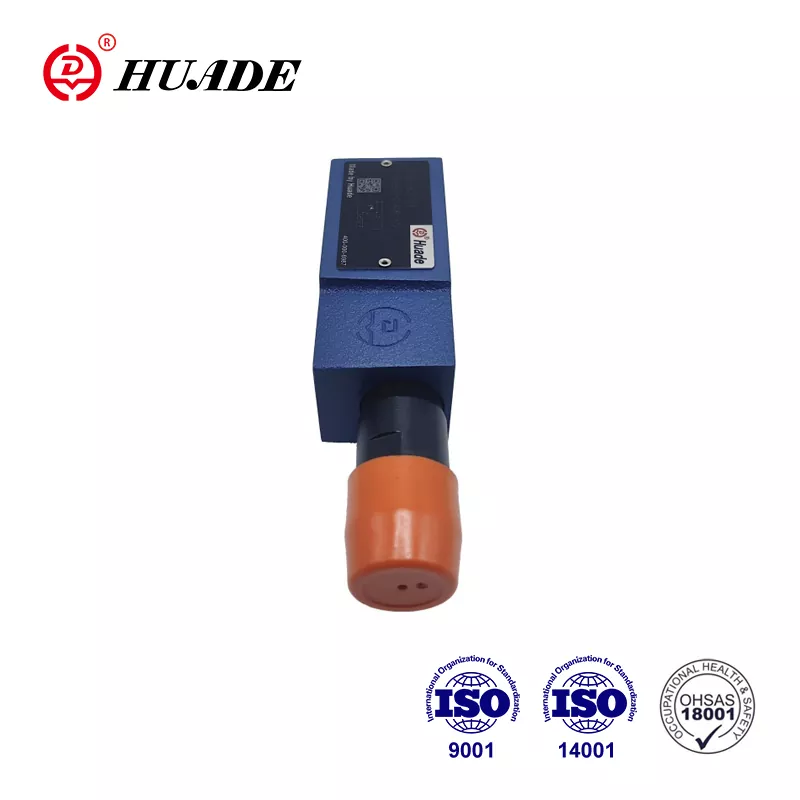

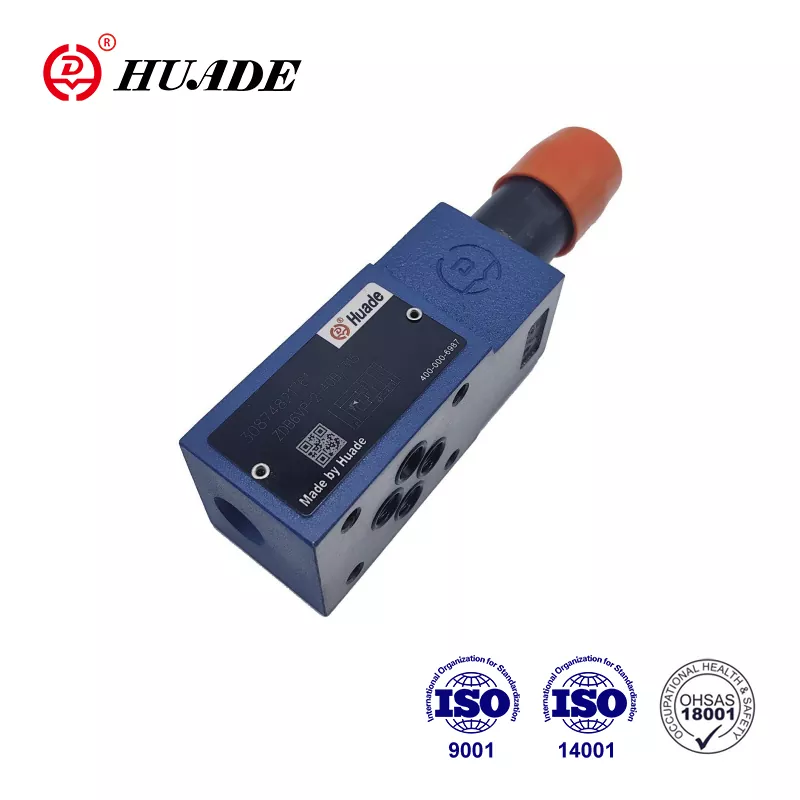

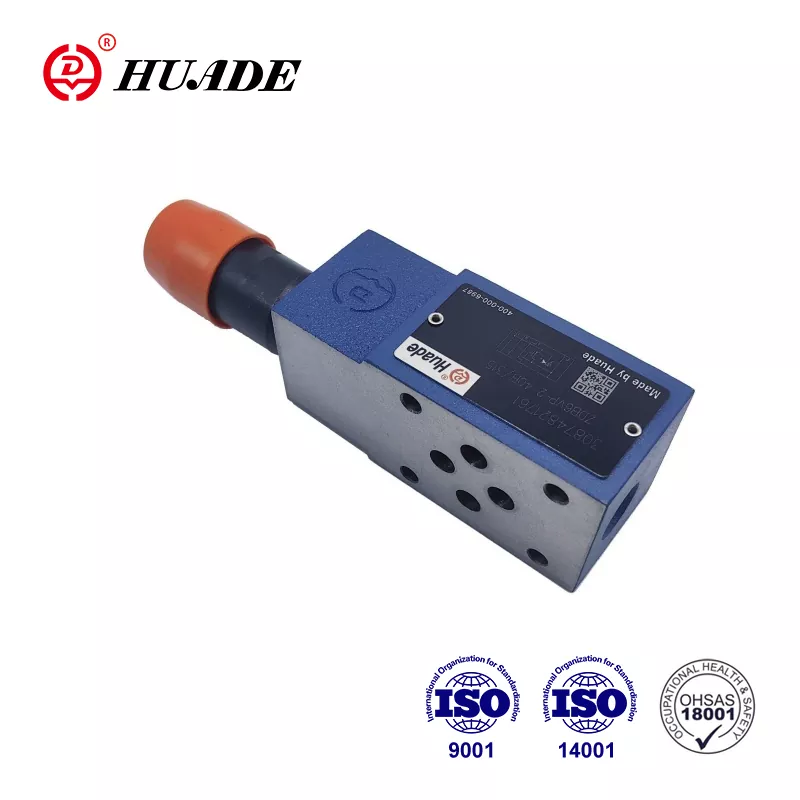

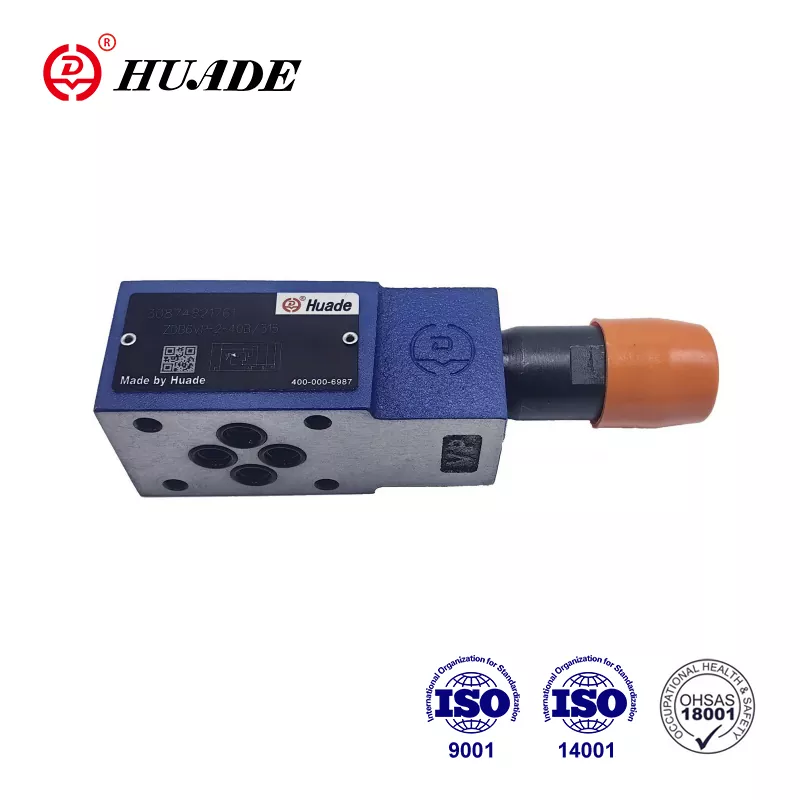

Valvă de reducere a presiunii Z2DB 6

De la înființarea sa în 1979, Huade Hydraulic a crescut acum la o scară considerabilă de producție. Valva de relief de presiune Z2DB 6 are un preț relativ mai mic în comparație cu alte mărci de renume internațional. Fabrica acordă mai multă atenție practicilor și eficienței costurilor. Pentru a oferi produse mai ieftine, fabrica face plină de resurse interne. În același timp, pentru a asigura calitatea, a introdus peste 750 de echipamente de producție avansate din întreaga lume. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. În comparație cu alte supape hidraulice similare, supapele de reliefare a presiunii Huade® sunt mai avansate în tehnologie și mai durabile în această industrie. Acestea sunt utilizate pe scară largă în industria militară din cauza unei calități fiabile și a performanței stabile.

Parametrul produsului Valvei de reducere a presiunii Z2DB 6

Caracteristica produsului și aplicarea supapei de relief de presiune Z2DB 6

Caracteristici:

▶ Valva plăcii sandwich

▶ 4 Intervale de presiune

▶ 5 Opțiuni de circuit

▶ cu unul sau două cartușe de reducere a presiunii

▶ 4 Elemente de reglare.

· Buton rotativ

· Mânecă cu hexagon și capac de protecție

· Buton rotativ blocat cu scară

· Buton rotativ blocat

Aplicație:

Principala funcție a valvei de relief de presiune Z2DB 6 este limitarea presiunii într -un sistem hidraulic.

Secțiune și simboluri ale supapei de relief de presiune ZDB 6

Tipurile de supape de relief de presiune ZDB și Z2DB sunt operate pilot și sunt de proiectare a plăcilor sandwich.

Ele constau practic din carcasă (7), împreună cu unul sau două cartușe cu supape de relief de presiune.

Presiunea sistemului este setată prin intermediul elementului de reglare (4).

În repaus, supapa este închisă. Presiunea în portul A acționează asupra bobinei (1). În același timp, presiunea trece prin orificiu (2) pe partea încărcată cu arc a bobinei (1) și prin orificiu (3) până la poppetul pilot (6). Dacă presiunea din portul A se ridică deasupra valorii setate pe Spring (5), se deschide poppetul pilot (6). Lichidul poate acum să curgă din partea încărcată cu arc a bobinei (1), orificiu (3) și canalul (8) în portul T. căderea de presiune rezultată se deplasează apoi spool (1), determinând ca aceasta să deschidă conexiunea la T, în timp ce presiunea setată la primăvară (5) este menținută.

Uleiul de pilot din cele două camere de arc se întoarce extern în rezervor prin Portul T.

Simbolul Z2DB 6

Observa

1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să fie sigilat și un filtru de aer trebuie instalat la intrarea în aer.

3.Produse fără subplate la ieșirea din fabrică, dacă aveți nevoie de ele, vă rugăm să comandați în mod special.

4. Șuruburile de fixare a valvei trebuie să fie un nivel de intensitate ridicată (clasa 10.9). Vă rugăm să selectați și să le utilizați, în funcție de parametrul enumerat în cartea de probe.

5. Rugozitatea suprafeței legate de supapă este necesară rugozitatea suprafeței este de 0,8.

6. Finisajul de suprafață al piesei de împerechere este necesar la 0,01/100mm.
