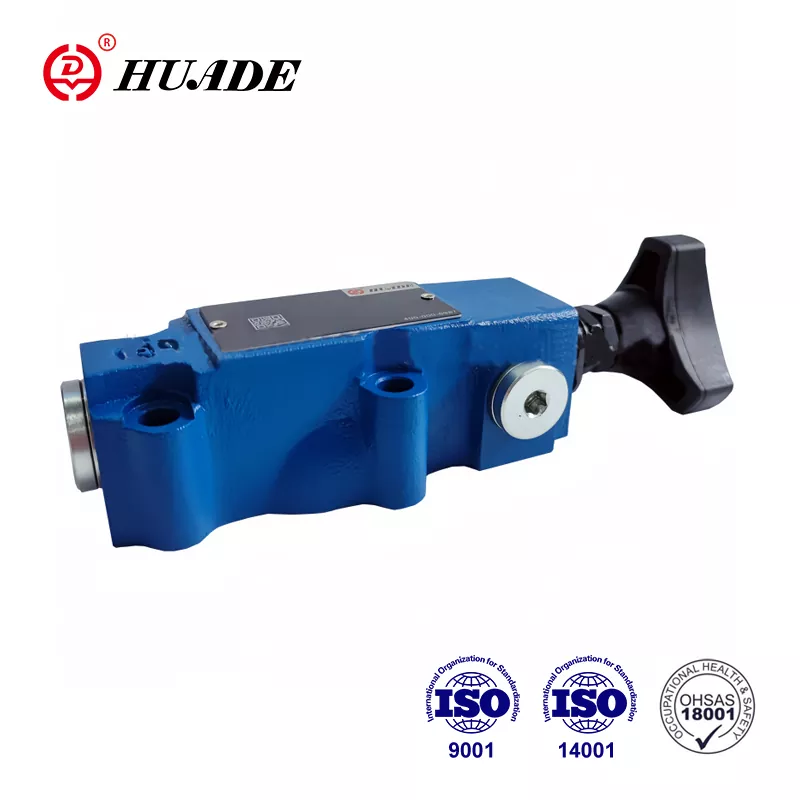

experiențe de cooperare cu Rexroth din 1979. Supapa de siguranță cu telecomandă Huade® DBT are un preț accesibil. Este mai avansat în tehnologie și mai durabil decât produsele similare din această linie. Huade Hydraulic pune mare accent pe calitate. Fabrica operează peste 750 de piese echipamente avansate de producție importate din întreaga lume pentru a asigura calitatea supapelor hidraulice. Toate supapele de presiune vor fi supuse unor teste riguroase înainte de a părăsi fabrica. Fabrica a trecut ISO9001, ISO14001 și OH SAS18001. Huade® este un brand remarcabil în industria hidraulică chineză. Seria de supape de control al presiunii este utilizată pe scară largă în sistemul hidraulic marin și în alte domenii datorită performanței superioare.
|
Date tehnice |
||
|
Fluid sub presiune |
Ulei mineral (pentru etanșare NBR) sau ester fosfat (pentru etanșare FPM) |
|
|
Interval de temperatură (℃) |
-30~+80 |
|
|
Interval de vâscozitate (mm2/s) |
10~800 |
|
|
debit max. (l/min) |
3 |
|
|
max. presiune de lucru (MPa) |
31.5 |
|
|
max. Presiune de reglare (MPa) |
până la 10 sau 31,5 |
|
|
Presiunea din spate |
DBT (MPa) |
|
|
DBWT (MPa) |
Până la 10 (AC); până la 16 (DC) |
|
Features:
▶ telecomandă la distanță lungă
▶ montaj pe placă
▶ trei elemente de reglare:
▶ Buton rotativ
▶ Hex. șurub cu cap cu capac de protecție
▶ Buton rotativ blocabil cu scară
Supapele de presiune de tip DBT și DBWT cu telecomandă sunt supape de suprapresiune acţionate cu pilot.
Tipul DBT constă în principal din supapa principală (1), bobina principală (2), scaunul supapei (3) și reglarea (6)
Presiunea sistemului acţionează asupra bobinei (2) prin orificiu. Dacă presiunea depășește supapa stabilită la arc, fluidul sub presiune se scurge în rezervor de la orificiul T (sau scurgerea externă).
Structura și simbolurile supapei de presiune DBT
1.Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.
2. Rezervorul trebuie să fie etanșat și un filtru de aer trebuie instalat la intrarea de aer.
3.Produse fără subplacă la ieșirea din fabrică.
4.Șuruburile de fixare a supapei trebuie să aibă un nivel de intensitate ridicat (clasa 10.9). Vă rugăm să le selectați și să le utilizați conform parametrului enumerat în cartea de mostre.
5. Rugozitatea suprafeței legate de supapă este necesară rugozitatea suprafeței este de 0,8.
6. Finisajul suprafeței piesei de împerechere este necesar la 0,01/100 mm.
