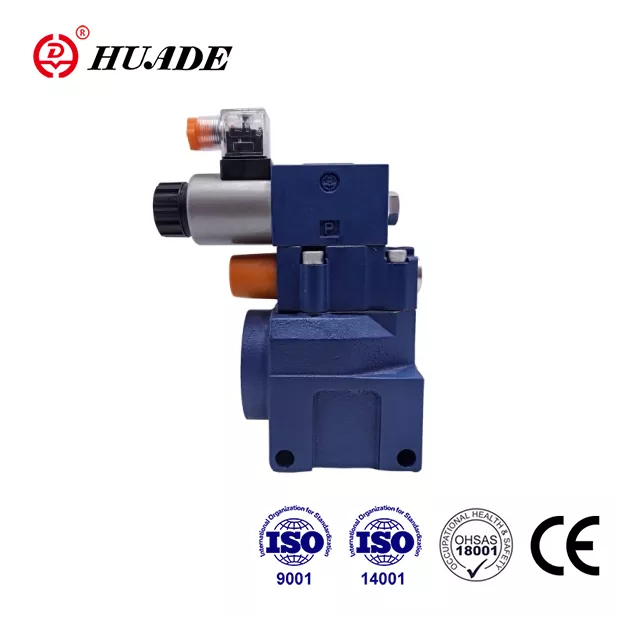

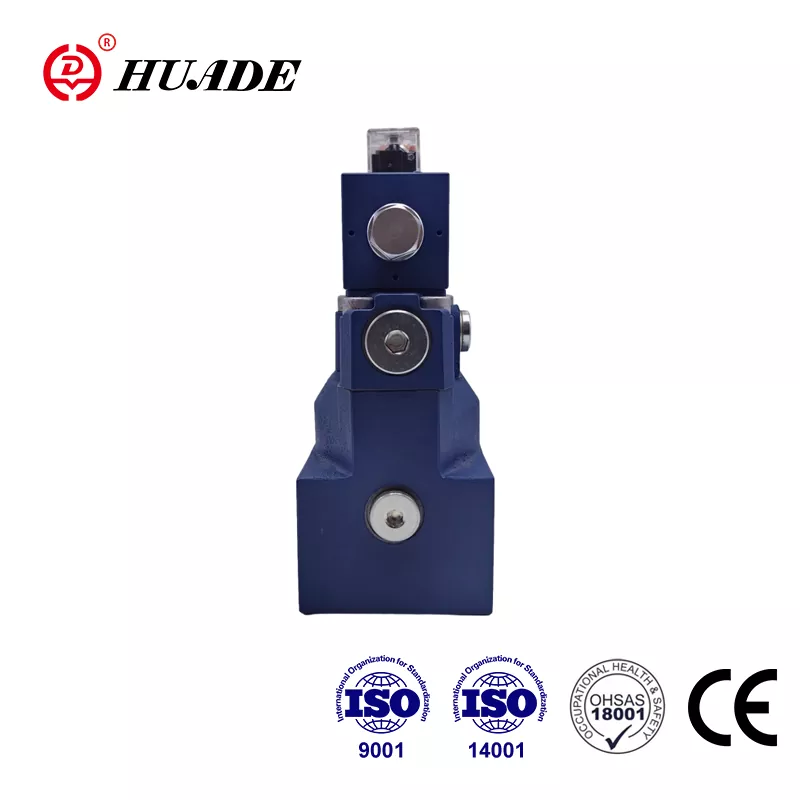

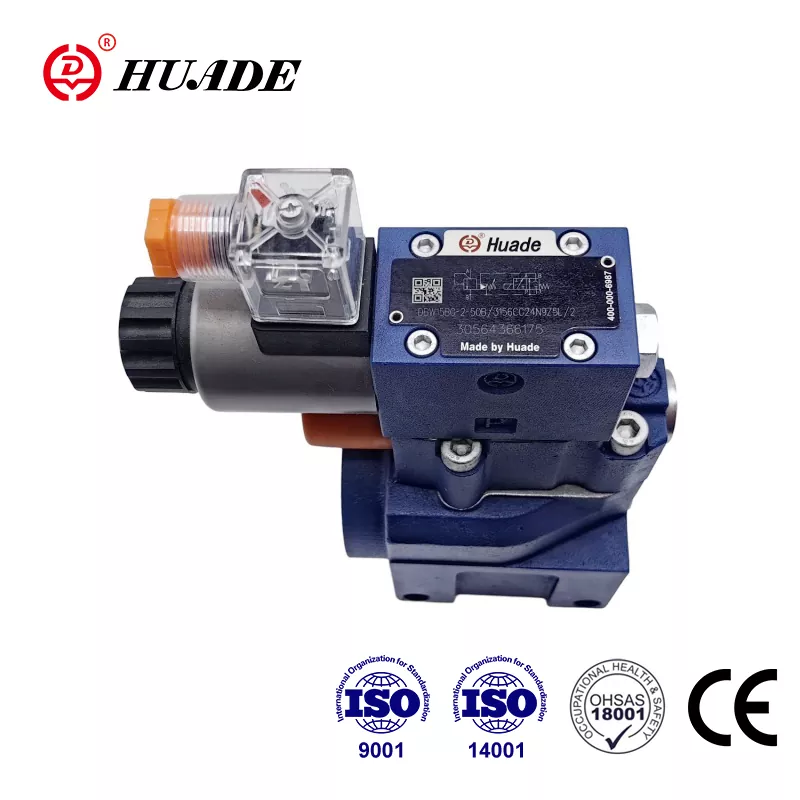

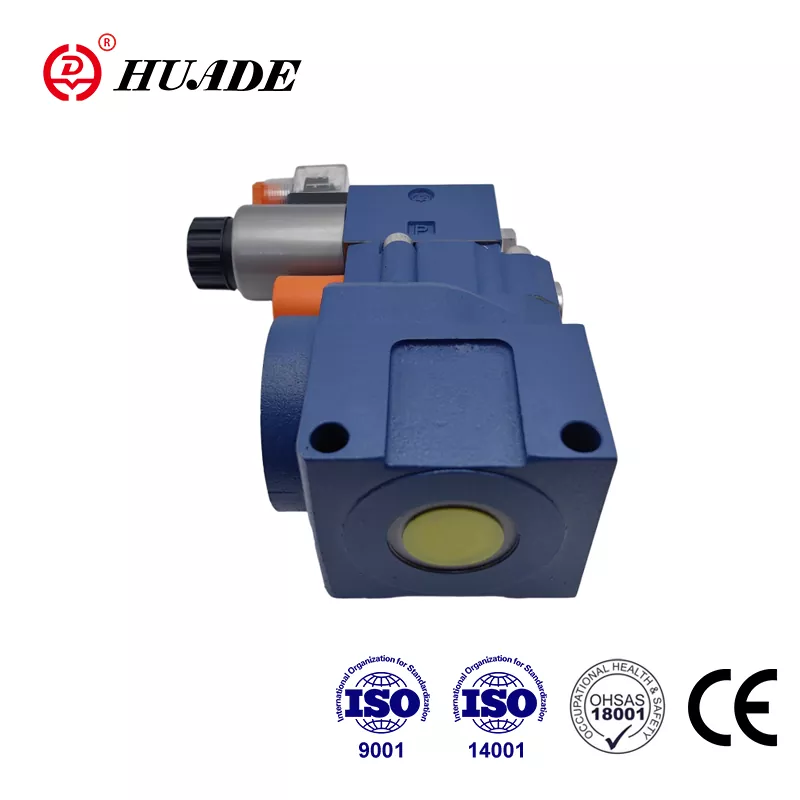

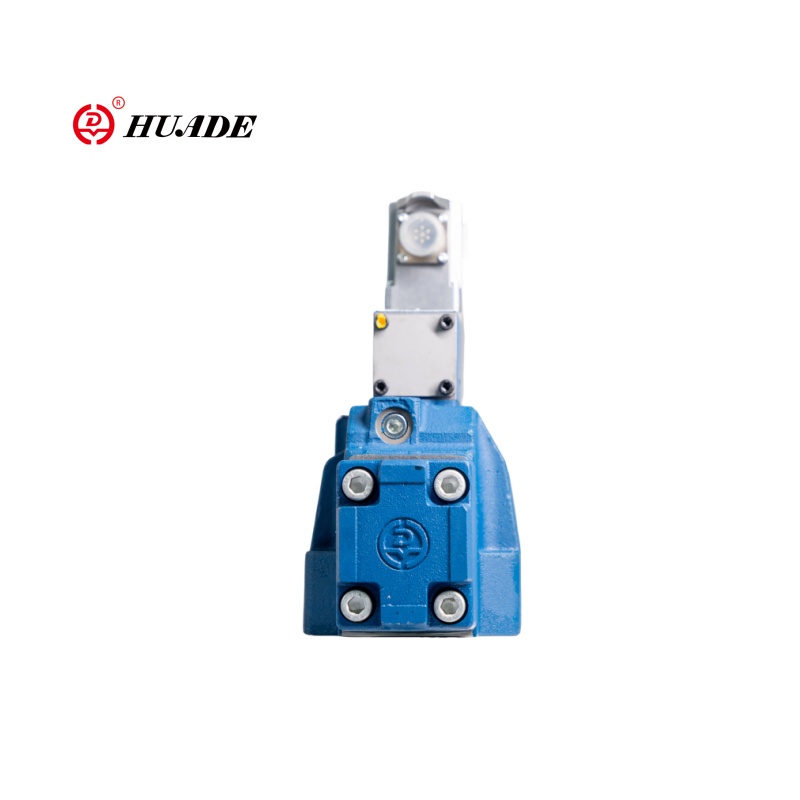

Supapă de relief presiune DBW 20

Huade Hydraulic oferă adesea supape hidraulice o calitate similară cu mărcile de primă linie, dar la prețuri mai accesibile. Valva de relief de presiune DBW 20 se poate potrivi cu Rexroth în ceea ce privește performanța și parametrii. Motivul este că Huade Hydraulic a introdus tehnologie de ultimă oră din Rexroth, din cauza a două cooperare pe termen lung cu Rexroth. În calitate de producător cu o rezistență considerabilă în domeniul transmisiei și controlului hidraulic, Huade Hydraulic acordă mai multă atenție practicilor valvelor sale de presiune și este favorizat de piață. Toate ramurile întreprinderii au trecut ISO9001, ISO14001 și OH SAS18001. Huade® este o faimoasă marcă națională China datorită calității fiabile și performanței stabile a produselor sale.

Parametrul produsului Valvei de reducere a presiunii DBW 20

Caracteristica produsului și aplicarea supapei de relief de presiune DBW 20

Caracteristici:

▶ Subplate montare

▶ Modelul de portare la DIN 24 340, FORM E, ISO 6264 și CETOP - RP 121H

▶ Conexiune conductei

▶ Introduceți conexiunea

▶ Trei elemente de ajustare:

. Buton rotativ

. Hex. șurubul capului cu capac de protecție

. Buton rotativ blocat cu scară

▶ Descărcare operată cu solenoid prin supapă de bobină direcțională încorporată

Aplicație:

Principala funcție a supapelor de reliefare a presiunii DBW 20 este de a limita și a acționa solenoidul descărcarea presiunii de control.

Secțiune și simboluri ale supapei de relief de presiune DBW 20

General

Valvele de reliefare a presiunii pilotului DBW constau în principal din supapa principală (1) cu ansamblul principal al bobinei (3) și supapa operată de pilot (2) cu element de reglare a presiunii.

Supapă de relief de presiune tip db

Presiunea prezentă în portul A acționează asupra bobinei principale (3). În același timp, se aplică presiunea prin liniile de control (6) și (7), care sunt prevăzute cu orificii (4) și (5), pe partea încărcată cu arc a bobinei principale (3) și la mingea (8) din supapa de control pilot (2). Dacă presiunea din portul A depășește supapa setată la arc (9), mingea (8) se deschide împotriva arcului (9).

Semnalul pentru aceasta vine intern prin intermediul liniilor de control (10) și (6) din portul A. Lichidul de presiune de pe partea încărcată cu arc a bobinei principale (3) curge acum prin linia de control (7), alezaj de orificiu (11) și bilă (8) în camera de arc (12). Datorită orificiilor (4) și (5) o cădere de presiune apare la bobina principală (3), conexiunea de la portul A la portul B este deschisă. Acum, lichidul de presiune curge de la portul A la portul B, menținând în același timp presiunea de funcționare setată.

Supapa de reducere a presiunii poate fi descărcată sau comutată la o presiune diferită (a doua etapă de presiune) prin intermediul portului „X” (15).

Supapă de relief de presiune tip DBW

Funcția acestei supape este practic aceeași cu robinetul DB

Descărcarea la bobina principală (3) este însă obținută prin acționarea supapei direcționale încorporate (16).

Structura DBW ... 50b

Simbolul DBW ... 50b

Observa

1. Lichidul trebuie filtrat. Finețea minimă a filtrului este de 20 ㎛.

2. Rezervorul trebuie să fie sigilat și un filtru de aer trebuie instalat la intrarea în aer.

3.Produse fără subplate la ieșirea din fabrică, dacă aveți nevoie de ele, vă rugăm să comandați în mod special.

4. Șuruburile de fixare a valvei trebuie să fie un nivel de intensitate ridicată (clasa 10.9). Vă rugăm să selectați și să le utilizați, în funcție de parametrul enumerat în cartea de probe.

5. Rugozitatea suprafeței legate de supapă este necesară rugozitatea suprafeței este de 0,8.

6. Finisajul de suprafață al piesei de împerechere este necesar la 0,01/100mm.
