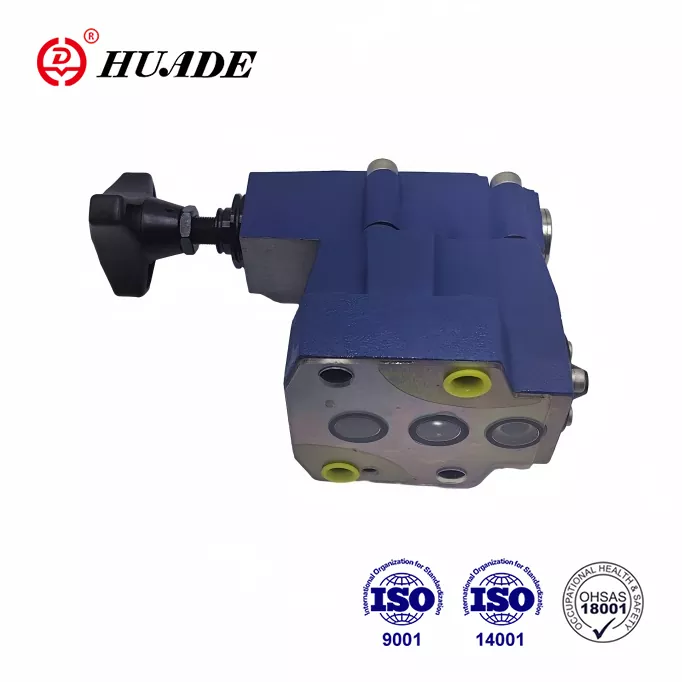

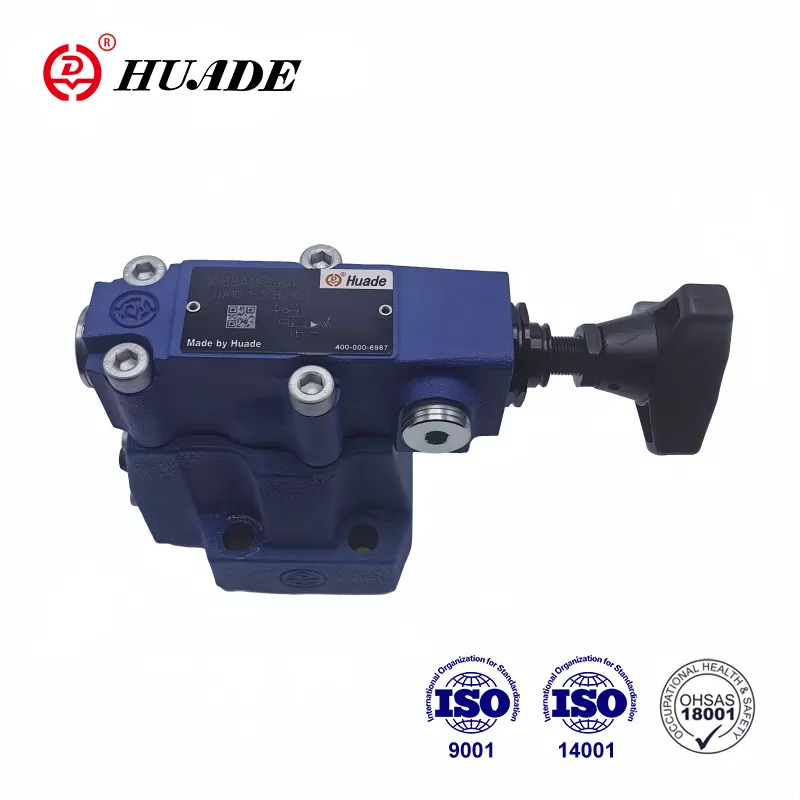

Supapă de închidere a presiunii DA

Fiind un brand lider în industria hidraulică din China, supapele hidraulice de presiune Huade® sunt favorizate de piață pentru calitatea lor comparabilă cu mărcile de prim rang, cu prețuri mai accesibile. Supapa de limitare a presiunii Huade® DA poate înlocui produsele de serie oferite de Rexroth datorită a două cooperări pe termen lung. Toate ramurile întreprinderii au trecut cele trei certificări majore ale sistemului național, și anume, ISO9001, ISO14001 și OH SAS18001. Huade Hydraulic a introdus peste 750 de echipamente avansate din întreaga lume. De asemenea, are un sistem de inspecție bun pentru a asigura performanța superioară a fiecărei supape de presiune.

Parametrul de produs al supapei de închidere a presiunii DA

Caracteristica produsului și aplicarea supapei de închidere a presiunii DA

Caracteristici:

▶ Pentru montarea plăcii suport:

▶ 4 elemente de reglare:

● Buton rotativ

● Manșon cu hexagon intern și capac de protecție

● Buton rotativ blocabil cu scară

● Buton rotativ cu scară

▶ 3 niveluri de presiune

▶ Descărcare acţionată prin solenoid printr-o supapă direcţională încorporată

Funcția, secțiunea și simbolurile supapei de închidere a presiunii DA

Supapele de reglare a presiunii de tip DA sunt supape de închidere a presiunii acţionate pilot. Acestea sunt utilizate pentru a comuta debitul unei pompe la by-pass nepresurizat de îndată ce este atinsă presiunea de încărcare a acumulatorului. Alte aplicații pentru supapă sunt în sistemele care au pompe de înaltă și joasă presiune. În acest caz, pompa de joasă presiune este comutată pe by-pass nepresurizat de îndată ce este atinsă presiunea ridicată setată.

Supapele de închidere a presiunii DA constau în principal din supapa principală cu ansamblul bobină principal, supapă pilot cu element de reglare a presiunii și supapă de reținere. La supapele de dimensiunea 10, supapa de reținere este încorporată în supapa principală. La dimensiunile supapelor 25 și 32, supapa de reținere este încorporată într-o placă separată instalată sub supapa principală.

Supapă de închidere a presiunii tip DA

Deviația debitului pompei de la P la A sau de la P la T.

Pompa furnizează debitul prin supapa de reținere (1) în sistemul hidraulic (de la P la A). Presiunea din orificiul A acţionează prin conducta pilot (3) pe bobina de comandă pilot (4). În același timp, presiunea din orificiul P trece prin orificiile (5) și (7) către partea cu arc a bobinei principale (6) și a valvei (8) din supapa pilot (2). De îndată ce presiunea de întrerupere setată în sistemul hidraulic este atinsă, poppa (8) se ridică împotriva arcului (9). Fluidul sub presiune curge acum prin orificiile (5) și (7) în camera arcului (11). Din

aici, fluidul este returnat în rezervor fie intern prin conducta de control la tipul de supapă DA...30B/... fie extern prin conducta de control la tipul de supapă DA.30B/..Y... Datorită orificiilor(5) și (7), acum este prezentă o cădere de presiune la bobina principală (6). Bobina principală (6) se ridică acum de pe locul său și deschide conexiunea de la P la T. Supapa de reținere (1) dozează acum conexiunea de la A la P. Șocheta (8) este acum ținută deschisă de presiunea sistemului prin pilot. bobină (4).

Deviația debitului pompei de la P la Tor P la A.

Suprafața bobinei pilot (4) este cu 17% mai mare decât aria efectivă a clapetei (8). Forța efectivă asupra bobinei pilot (4) este, prin urmare, cu 17% mai mare decât forța efectivă asupra clapetei (8). Când presiunea actuatorului scade în raport cu presiunea de întrerupere de către o supapă care corespunde diferenţialului de presiune de comutare, arcul (9) împinge poppa (8) pe locul său. Presiunea este apoi creată pe partea încărcată cu arc a bobinei principale (6). Împreună cu arcul (10), acesta închide bobina principală (6) și izolează conexiunea de la P la T. Debitul pompei trece din nou prin supapa de reținere (1) în sistemul hidraulic (de la P la A).

structura lui DA10...30B

Simboluri ale lui DA...30B
