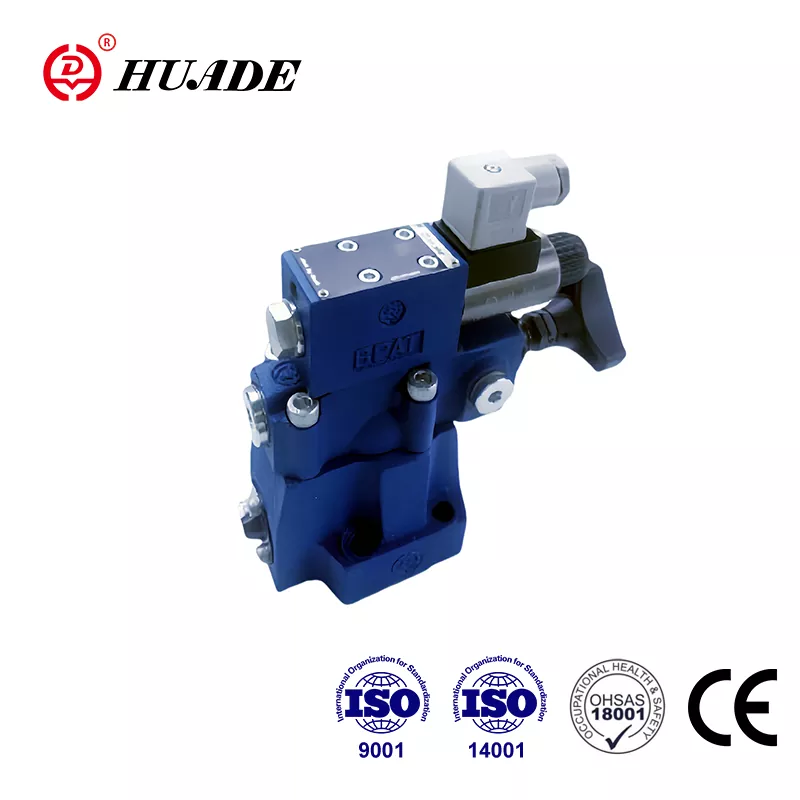

Supapă de închidere a presiunii DAW

Înființată în 1979, Huade Hydraulic a cooperat de două ori cu Bosch Rexroth. Cele două cooperare pe termen lung permit supapelor de presiune Huade® să atingă același nivel ca produsele Rexroth. Supapele de închidere a presiunii de tip DAW pot înlocui aceeași serie de la Rexroth cu un preț mai mic. Fiind un brand lider în industria hidraulică din China, toate ramurile întreprinderii au trecut ISO9001, ISO14001 și OH SAS18001. Supapa de închidere a presiunii Huade® DAW a trecut certificatul CE. Supapele de presiune Huade® au câștigat o largă recunoaștere pe piață și încrederea utilizatorilor.

Parametrul de produs al supapei de închidere a presiunii DAW

Caracteristica produsului și aplicarea supapei de închidere a presiunii DAW

Caracteristici:

▶ Pentru montarea plăcii suport:

▶ 4 elemente de reglare:

● Buton rotativ

● Manșon cu hexagon intern și capac de protecție

● Buton rotativ blocabil cu scară

● Buton rotativ cu scară

▶ 3 niveluri de presiune

▶ Descărcare acţionată prin solenoid printr-o supapă direcţională încorporată

Aplicație:

Supapele de reglare a presiunii de tip DAW sunt supape de închidere a presiunii acţionate cu pilot. Acestea sunt utilizate pentru a comuta debitul unei pompe la by-pass nepresurizat de îndată ce este atinsă presiunea de încărcare a acumulatorului. Alte aplicații pentru supapă sunt în sistemele care au pompe de înaltă și joasă presiune. În acest caz, pompa de joasă presiune este comutată pe by-pass nepresurizat de îndată ce este atinsă presiunea ridicată setată.

Secțiunea și simbolurile supapei de închidere a presiunii DAW

Supapele de închidere a presiunii constau în principal din supapa principală cu ansamblul bobină principal, supapă pilot cu element de reglare a presiunii și supapă de reținere. La supapele de dimensiunea 10, supapa de reținere este încorporată în supapa principală. La dimensiunile supapelor 25 și 32, supapa de reținere este încorporată într-o placă separată instalată sub supapa principală.

Supapă de închidere sub presiune tip DAW

Deviația debitului pompei de la P la A sau de la P la T.

Pompa furnizează debitul prin supapa de reținere (1) în sistemul hidraulic (de la P la A). Presiunea din orificiul A acţionează prin conducta pilot (3) pe bobina de comandă pilot (4). În același timp, presiunea din orificiul P trece prin orificiile (5) și (7) către partea cu arc a bobinei principale (6) și a valvei (8) din supapa pilot (2). De îndată ce presiunea de întrerupere setată în sistemul hidraulic este atinsă, poppa (8) se ridică împotriva arcului (9). Fluidul sub presiune curge acum prin orificiile (5) și (7) în camera arcului (11). Din

aici, fluidul este returnat în rezervor fie intern prin conducta de control la tipul de supapă DA...30B/... fie extern prin conducta de control la tipul de supapă DA.30B/..Y... Datorită orificiilor(5) și (7), acum este prezentă o cădere de presiune la bobina principală (6). Bobina principală (6) se ridică acum de pe locul său și deschide conexiunea de la P la T. Supapa de reținere (1) dozează acum conexiunea de la A la P. Șocheta (8) este acum ținută deschisă de presiunea sistemului prin pilot. bobină (4).

Deviația debitului pompei de la P la T sau de la P la A.

Suprafața bobinei pilot (4) este cu 17% mai mare decât aria efectivă a clapetei (8). Forța efectivă asupra bobinei pilot (4) este, prin urmare, cu 17% mai mare decât forța efectivă asupra clapetei (8). Când presiunea actuatorului scade în raport cu presiunea de întrerupere de către o supapă care corespunde diferenţialului de presiune de comutare, arcul (9) împinge poppa (8) pe locul său. Presiunea este apoi creată pe partea încărcată cu arc a bobinei principale (6). Împreună cu arcul (10), acesta închide bobina principală (6) și izolează conexiunea de la P la T. Debitul pompei trece din nou prin supapa de reținere (1) în sistemul hidraulic (de la P la A).

O supapă direcțională acționată cu solenoid (12) poate, totuși, comuta presiunea de întrerupere setată care se află sub supapa pilot (2) fie de la P la T, fie de la P la A.

structura DAW20,30 ...30B

Simboluri DAW...30B
