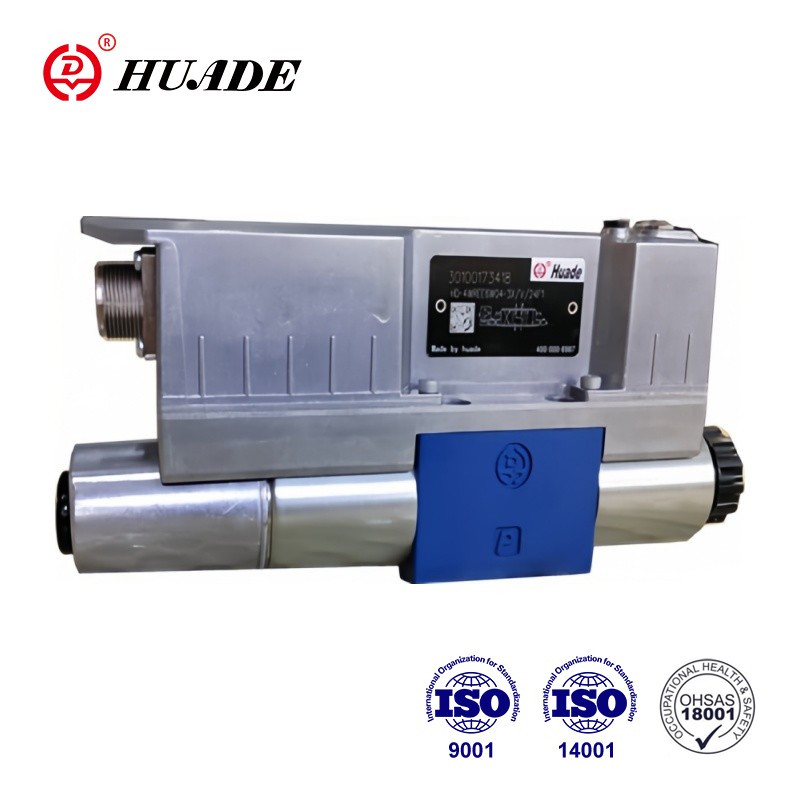

Valvă direcțională proporțională 4Wree6-3x

Huafilter este un furnizor profesionist de produse hidraulice. Valva direcțională proporțională de marcă Huade 4Wree6-3X oferă rentabilitate ridicată. Prin introducerea tehnologiei Rexroth și a cercetării și dezvoltării independente, valve proporționale hidraulice oferite de Huade Hydraulic care au câștigat o mare reputație. În calitate de distribuitor aprobat al Huade Hydraulic, ne propunem să oferim clienților ventile hidraulice de înaltă calitate și cu costuri reduse și servicii bune.

Trimite o anchetă Descărcare PDF

Descriere produs

Supapa de tip 4wree6-3x este o supapă direcțională proporțională cu acționare directă, cu feedback de poziție electrică și electronice integrate (OBE). Valvele proporționale de tip 4Wree6-3X au trecut certificarea CE. Presiunea maximă de funcționare este de până la 350 de bar. Este unul dintre produsele de top ale Huade Hydraulic. Această supapă 4Wree6-3x are performanțe stabile și preț relativ ieftin.

Parametrul produsului de supapă direcțională proporțională 4Wree6-3x

General
Greutate	▶ Valva cu două solenoide (kg)	2.6
	▶ Supapă cu un solenoid (kg)	2.1
Poziția de instalare		orice, de preferință orizontal
Interval de temperatură ambientală (℃)		-20 ... +60
Interval de temperatură de stocare cu protecție UV (℃)		+5 ... +40
Temperatura de transport (℃)		–30 ... +80
Timp maxim de stocare (ani)		1
Test sinus de sine conform DIN EN 60068-2-6		10 ... 2000 Hz / maxim de 10 g / 10 cicluri / 3 axe
Testarea zgomotului la DIN în 60068-2-64		20 ... 2000 Hz / 10 g rms / 30 g vârf / 30 min. / 3 axe
Șoc de transport conform DIN EN 60068-27		15 g / 11 ms / 3 șocuri / 3 axe
Șoc conform DIN EN 60068-27		15 g / 11 ms / 1000 șocuri / 3 axe
Umiditate relativă maximă (fără condens) %		95
Temperatura maximă a suprafeței solenoidului (℃)		150 (individual operation)
Valoarea MTTFD conform EN ISO 13849 (ani)		150
Conformitate		▶ CE Conform Directivei EMC 2014/30/UE, testată conform EN 61000-6-2 și EN 61000-6-3 ▶ Directiva ROHS 2015/65/EU ▶ Ordonanța de atingere (CE) nr. 1907/2006
Compatibilitatea mediului	▶ Clima	Audit de mediu conform EN 60068-2

hidraulic
Presiune maximă de funcționare	▶ Portul A, B, P Bar	350
	▶ Bara de port T	210
Fluxul maxim (recomandat) (L/min)		80
Flux nominal (∆p = 10 bar) (l/min)		4; 8; 16; 32
Fluid hidraulic		Vezi tabelul pagina 15
Intervalul de temperatură a fluidului hidraulic (℃)	▶ Admisibil	–20 ... +70
	▶ Recomandat	–40 ... +50
Interval de vâscozitate (MM2/S)	▶ Admisibil ℃	20 ... 380
	▶ Recomandat	30 ... 46
Gradul maxim admisibil de contaminare a lichidului hidraulic, clasa de curățenie conform ISO 4406 (c)		Clasa 18/18/15

Fluid hidraulic		Clasificare	Materiale de etanșare adecvate	Standarde
Uleiuri minerale		Hl, hlo, hld, hvlp, hvlpd	NBR, FKM	DIN 51524
Bio-degradabil	▶ Insolubil în apă	Hetg	FKM	ISO 15380
	▶ Insolubil în apă	Cântec	FKM	ISO 15380
	▶ Solubil în apă	Hepg	FKM	ISO 15380
Rezistent la flacără	▶ fără apă	HFDU (baza glicolului)	FKM	ISO 12922
		HFDU (baza esterului)	FKM
		Hfdr	FKM
	▶ Conținând apă	HFC (Fuchs: HydroTherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046)	NBR	ISO 12922

Caracteristica produsului supapei direcționale proporționale 4Wree6-3x

Caracteristici:

▶ Versiunea 4/2 sau 4/3

▶ Pentru montarea subplate

▶ Modelul de portare conform ISO 4401-03-02-0-05

▶ Controlul direcției și dimensiunii debitului

▶ Funcționare prin solenoide proporționale cu fir central

▶ Spool de control centrat pe arc

▶ Electronică de control integrată (OBE) cu tensiune sau intrare de curent ("A1" și/sau "F1")

Secțiunea și simbolul supapei direcționale proporționale 4wree6-3x

Înființat

Valva constă practic din:

▷ Carcasa (1) cu suprafața de conectare

▷ Controlează bobina (2) cu arcuri de compresie (3 și 4) și placă de arc (5 și 6)

▷ solenoide (7 și 8) cu fir central

▷ Traductor de poziție (9)

▷ Electronică integrată (13)

Reglarea electrică a punctelor zero (12) accesibile prin intermediul dopului de cauciuc

Funcţie:

▷ Cu solenoide dezacordizate (7 și 8), poziția centrală a bobinei de control (2) prin arcuri de compresie (3 și 4) între plăcile de arc (5 și 6).

▷ Funcționarea directă a bobinei de control (2) prin controlul unui solenoid proporțional, de ex. solenoid "B" (8)

-Displasarea bobinei de control (2) la stânga proporțională cu semnalul de intrare electric

-Acest deschide conexiunea de la P la A și B la T prin secțiuni transversale de tip orificiu, cu caracteristici progresive ale fluxului

În condițiile dezactivate, bobina de control (2) este ținută într-o poziție centrală mecanică prin arcurile de întoarcere ale solenoidelor. Cu simbolul Spool de control „V”, această poziție nu corespunde poziției centrale hidraulice! Când bucla de control a valvei electrice este închisă, bobina de control este poziționată în poziția centrală hidraulică.

Supapă cu 2 poziții de bobină (versiunea "4wree ... a ...")

Funcția acestei versiuni de supapă corespunde practic supapei cu trei poziții de bobină. Cu toate acestea, cele 2 supape de poziție a bobinei sunt echipate doar cu solenoid „A” (7). În loc de a 2 -a solenoid proporțional, există un șurub de dop (10).

Element de compensare a presiunii în OBE "-967".

Pentru a preveni formarea condensului în carcasa electronică integrată (OBE), se poate utiliza o membrană de protecție a electronicelor (11).

Recomandat pentru utilizare în afara condițiilor standard din industrie, cu umiditate ridicată a aerului și modificări semnificative ale temperaturii ciclice (de exemplu, în aer liber).

Simbolul supapei direcționale proporționale 4wree-3x
