Dacă lucrați cu sisteme hidraulice, probabil că ați auzit de supapa de control direcțională Rexroth 4WE 6 J. Această supapă este una dintre cele mai fiabile componente din hidraulica industrială, iar înțelegerea modului în care funcționează vă poate ajuta să luați decizii mai bune pentru echipamentul dumneavoastră.
4WE 6 J este produs de Bosch Rexroth, o companie cunoscută pentru piesele hidraulice de calitate. Această supapă specifică controlează direcția fluxului de fluid în sistemele hidraulice. Gândiți-vă la el ca la un controlor de trafic pentru ulei hidraulic, direcționându-l acolo unde trebuie să meargă pentru ca mașinile să funcționeze corect.
Ce face ca 4WE 6 J să fie special
Supapa de reglare direcțională 4WE 6 J pentru Rexroth se remarcă prin design. Este o supapă acționată cu solenoid, ceea ce înseamnă că folosește electromagneți pentru a schimba pozițiile. Când trimiteți un semnal electric la supapă, aceasta mișcă părțile interne care se schimbă acolo unde curge uleiul.
Această supapă are o configurație 4/3. „4” înseamnă că are patru porturi la care se conectează liniile hidraulice. „3” înseamnă că are trei poziții în care se poate deplasa. În poziția centrală, toate porturile sunt închise. Acest lucru este important pentru siguranță, deoarece atunci când supapei nu i se spune ce să facă, blochează întregul flux și menține totul blocat la loc.
Supapa folosește arcuri pentru a reveni automat în această poziție centrală. Când opriți semnalul electric, arcurile împing bobina internă înapoi la mijloc. Acest design centrat pe arc este fiabil și a fost testat în mii de mașini de-a lungul multor ani.
Cum funcționează bobina „J”.
Litera „J” din nume vă spune despre tipul bobinei din interiorul supapei. Litere diferite înseamnă modele de flux diferite, iar bobina J are un scop specific. În poziția centrală, toate cele patru porturi sunt blocate. Nimic nu curge înăuntru sau afară. Aceasta se numește o configurație cu centru închis.
Când activați un solenoid, supapa se schimbă pentru a conecta presiunea la un port de lucru în timp ce le blochează pe celelalte. Comutați la celălalt solenoid și conexiunile se inversează. Acest lucru vă oferă un control precis asupra direcției în care se mișcă cilindrul hidraulic sau motorul.
Designul cu centru închis al supapei de control direcțional 4WE 6 J pentru Rexroth o face perfectă pentru mașinile care trebuie să mențină poziția atunci când sunt oprite. Mașinile-unelte, mașinile de turnat prin injecție și presele beneficiază toate de această caracteristică. Când supapa se află în poziția neutră, actuatorul rămâne exact acolo unde se află, fără a se deplasa.
Specificații tehnice pe care ar trebui să le cunoașteți
4WE 6 J folosește un model de montare NG6 standard, numit și CETOP 03. Această standardizare înseamnă că îl puteți înlocui cu alte supape NG6 dacă este necesar. Orificiile de montare sunt distanțate precis, cu patru filete M5 într-un model specific care se potrivește standardelor industriei.
Această supapă poate gestiona până la 350 bar de presiune pe porturile principale. Debitul maxim este de 80 litri pe minut atunci când se utilizează solenoizi DC. Supapa funcționează cu ulei hidraulic care are o vâscozitate între 10 și 500 mm²/s și poate funcționa la temperaturi de la -20°C la +80°C.
Timpul de răspuns contează în sistemele hidraulice. 4WE 6 J schimbă pozițiile în aproximativ 20 până la 70 de milisecunde când îl porniți și între 10 și 60 de milisecunde când îl opriți. Acest răspuns rapid ajută mașinile să funcționeze fără întârzieri.
Solenoizii vin în diferite opțiuni de tensiune. Opțiunile obișnuite includ 24V DC, care este cea mai populară în setările industriale. De asemenea, puteți obține versiuni de 12 V DC, 110 V AC sau 230 V AC. Versiunile DC consumă aproximativ 30 de wați și pot funcționa continuu fără supraîncălzire.
Unde sunt folosite aceste supape
Unitățile de producție folosesc supapa de control direcțională 4WE 6 J pentru Rexroth în multe aplicații. În atelierele de mașini, aceste supape controlează mișcarea sculelor de tăiere și a suporturilor pentru piese de prelucrat. Caracteristica centru închis previne mișcarea nedorită atunci când mașina este inactivă, ceea ce îmbunătățește siguranța și precizia.
Mașinile de turnat prin injecție se bazează pe aceste supape pentru a controla deschiderea și închiderea matriței. Viteza de comutare rapidă ajută la menținerea ratelor de producție, iar centrarea fiabilă asigură o calitate constantă a pieselor. Unele mașini de turnat ciclul de mii de ori pe zi, iar 4WE 6 J poate gestiona până la 15.000 de cicluri pe oră.
Mașinile de presare folosesc aceste supape pentru a controla mișcarea berbecului. Capacitatea de a menține presiunea atunci când este centrată este esențială pentru operațiunile de formare în care piesa de prelucrat trebuie să fie ținută ferm în timpul prelucrării. Presiunea de înaltă presiune a supapei de 350 bar oferă o capacitate mare pentru aplicații solicitante.
Liniile de producție automate au adesea mai multe supape 4WE 6 J care lucrează împreună. Fiecare supapă controlează un cilindru sau un motor diferit și toate se coordonează pentru a muta produsele prin diferite stații. Montajul standardizat facilitează instalarea și întreținerea în întregul sistem.
Citirea numărului de model
Rexroth folosește un sistem de codare detaliat pentru supapele lor. Un număr de model complet tipic ar putea fi 4WE 6 J6X/EG24N9K4. Fiecare parte a acestui cod vă spune ceva specific despre supapă.
„4WE” de la început vă spune că este o supapă direcțională cu patru căi, acționată de solenoid. „6” înseamnă că are dimensiunea NG6. „J” este tipul de bobină despre care am discutat mai devreme. „6X” se referă la seria de componente, care se referă la caracteristicile de performanță.
După bară, „E” indică că are solenoizi umed-pin care stau în uleiul hidraulic. „G24” înseamnă că folosește 24 V DC. „N” vă spune despre materialele de etanșare, N fiind garnituri standard din cauciuc NBR. Secțiunea „9K4” include opțiuni suplimentare, cum ar fi funcții de anulare manuală și tipuri de conector.
Înțelegerea acestei codificări ajută la comandarea supapelor de schimb sau la compararea diferitelor modele. Supapa de control direcțională 4WE 6 J pentru Rexroth poate avea multe variații în funcție de nevoile dumneavoastră specifice, iar numărul modelului surprinde toate aceste detalii.
Probleme și soluții comune
Ca orice componentă mecanică, aceste supape pot dezvolta probleme în timp. Cea mai frecventă problemă este lipirea, în cazul în care bobina nu se mișcă lin în interiorul corpului supapei. Acest lucru se întâmplă de obicei din cauza contaminării uleiului hidraulic.
Jocul intern într-un 4WE 6 J este foarte mic, între 3 și 13 micrometri. Este mai mic decât un păr uman. Când particulele de murdărie intră în ulei, ele se pot bloca în aceste spații înguste și împiedică mișcarea bobinei. Aceasta se numește silt-lock și poate deteriora supapa dacă nu este abordată.
Menținerea uleiului hidraulic curat previne majoritatea problemelor. Utilizați filtre care îndeplinesc standardele de curățenie ISO 4406 de 20/18/15 sau mai bune. Schimbați filtrele în mod regulat și urmăriți semnele de contaminare, cum ar fi uleiul tulbure sau zgomote neobișnuite din sistem.
Arsurarea bobinei este o altă problemă care poate apărea. Dacă bobina se blochează și nu se poate mișca, solenoidul atrage mai mult curent încercând să o împingă. Acest curent suplimentar creează căldură care poate deteriora înfășurările bobinei. Versiunile AC ale supapei sunt mai susceptibile la această problemă decât versiunile DC.
Verificarea alimentării cu energie electrică ajută la prevenirea problemelor cu bobina. Asigurați-vă că tensiunea dvs. se menține în 10% din tensiunea nominală. Conexiunile trebuie să fie curate și etanșe, cu etanșare adecvată împotriva umezelii. Supapa utilizează conectori cu gradul IP65 sau IP67, în funcție de versiune, deci mențineți aceste etanșări în mod corespunzător.
Scurgerile interne cresc pe măsură ce supapele îmbătrânesc. Aceasta este o uzură normală, dar scurgerile excesive afectează performanța sistemului. Dacă observați viteze mai mici ale actuatorului sau forță de menținere redusă, cauza poate fi scurgerea internă. Testarea căderii de presiune pe supapă poate ajuta la diagnosticarea acestei probleme.
Sfaturi de întreținere
Întreținerea regulată face ca supapa de control direcțională 4WE 6 J pentru Rexroth să funcționeze în mod fiabil. Supapa în sine nu necesită multă atenție, dar sistemul hidraulic din jurul ei are nevoie. Urmând câteva practici simple, durata de viață a supapei este extinsă în mod semnificativ.
Calitatea uleiului contează cel mai mult. Urmați principiul „curat, rece și uscat”. Uleiul curat previne contaminarea. Uleiul rece reduce uzura și prelungește durata de viață a componentelor. Uleiul uscat previne coroziunea și menține vâscozitatea corespunzătoare. Testați-vă uleiul periodic și schimbați-l conform recomandărilor producătorului.
Controlul temperaturii ajută și el. Supapa poate funcționa până la 80°C, dar funcționarea mai rece este mai bună pentru longevitate. Dacă sistemul dumneavoastră se încălzește, luați în considerare adăugarea unui schimbător de căldură. Bobinele solenoidelor pot atinge 150°C pe suprafața lor, dar funcționarea mai rece reduce stresul electric.
Multe supape 4WE 6 J includ opțiuni de anulare manuală. Acestea vă permit să mutați supapa cu mâna când mașina este oprită sau în timpul depanării. Când utilizați comanda manuală, mențineți presiunea sistemului sub 50 bar pentru a evita forța excesivă. Nu apăsați niciodată ambele manete manuale în același timp.
Poziția de montare nu limitează prea mult supapa. Îl puteți instala în orice orientare, deși montarea orizontală funcționează adesea cel mai bine pentru disiparea căldurii. Asigurați-vă că există spațiu adecvat în jurul solenoizilor pentru ca aerul de răcire să circule.
Alternative și compatibilitate

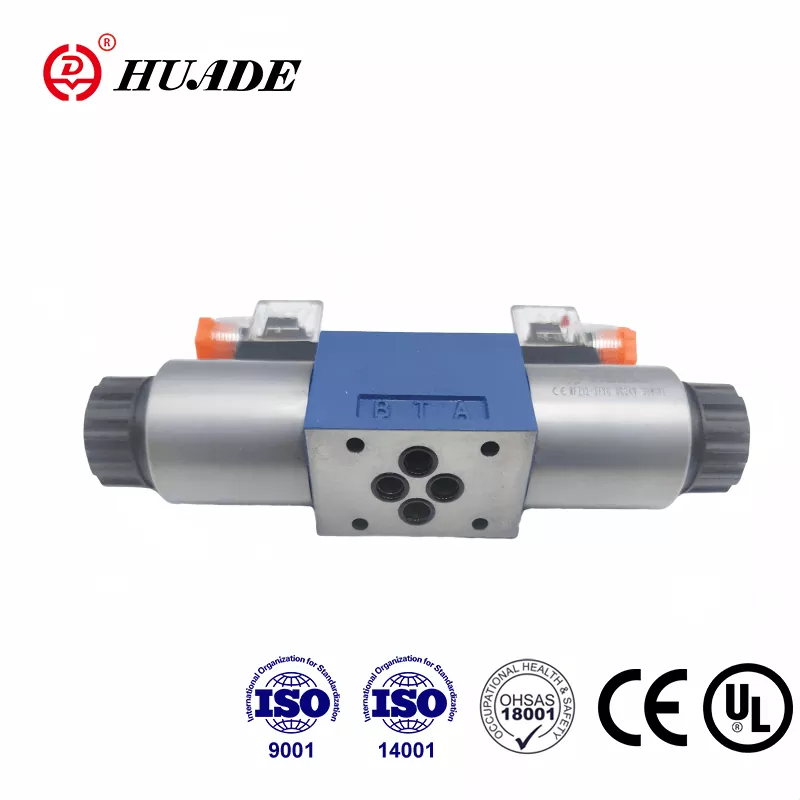

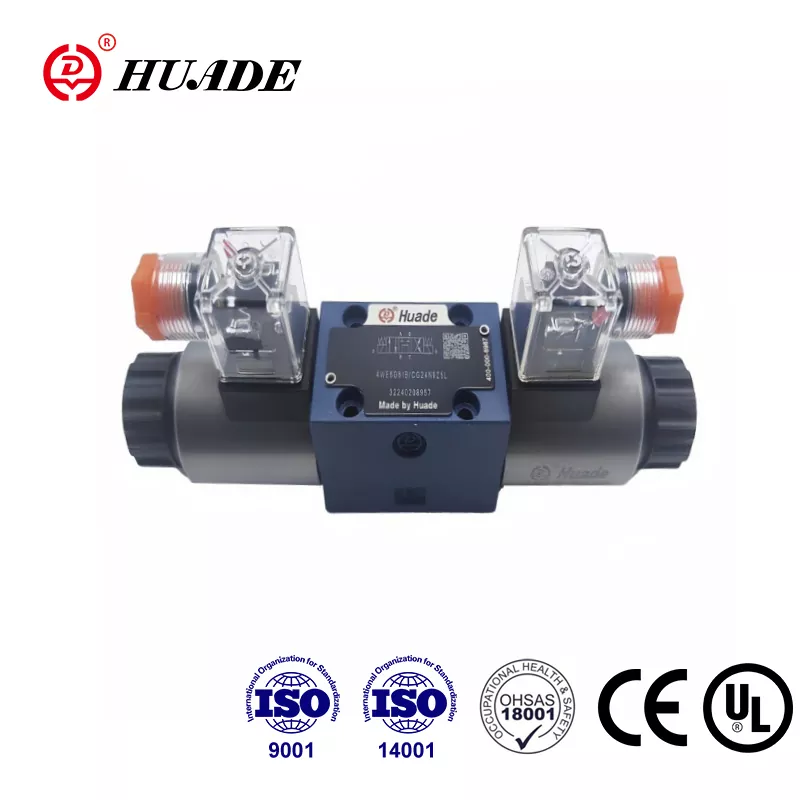

În timp ce Rexroth produce supape de calitate, alți producători oferă alternative compatibile. Înțelegerea opțiunilor vă ajută la aprovizionare și la gestionarea costurilor. Orice supapă cu un model de montare NG6 se poate potrivi fizic acolo unde se montează un 4WE 6 J.
Yuken produce DSG-01-3C3, care oferă o funcționalitate similară cu o bobină centrală închisă. Parker oferă seria D1VW cu debite comparabile. Eaton Vickers are modelul DG4V-3-6C. Aceste alternative costă de obicei cu 20% până la 30% mai puțin decât piesele originale Rexroth.
Când luați în considerare alternative, potriviți cu atenție valorile de presiune, capacitatea de debit și specificațiile electrice. Nu toate supapele NG6 sunt create egale. Unele pot avea timpi de răspuns diferiți sau caracteristici de comutare care vă afectează aplicația.
Supapa de control direcțională 4WE 6 J pentru Rexroth are un istoric dovedit, cu timpul mediu între defecțiuni măsurat în ani. Este posibil ca unele mărci alternative să nu se potrivească cu această fiabilitate. Pentru aplicații critice, costul suplimentar al pieselor originale Rexroth are adesea sens.
Serviciile de reconstrucție oferă o altă opțiune. Mai multe companii sunt specializate în renovarea supapelor hidraulice. Ei dezasambla, curăță, înlocuiesc piesele uzate și testează supapa la starea ca nouă. Supapele reconstruite costă mai puțin decât cele noi și pot funcționa bine pentru aplicații mai puțin solicitante.
De unde să cumpăr
Găsirea unui furnizor pentru 4WE 6 J nu ar trebui să fie dificilă. Bosch Rexroth are un magazin online oficial la [store.boschrexroth.com](http://store.boschrexroth.com/) unde puteți comanda direct. Acest lucru garantează piese originale și o acoperire adecvată a garanției.
Distribuitorii industriali stochează aceste supape la nivel regional. Companii precum Motion Industries, Applied Industrial Technologies și alți specialiști hidraulici oferă produse Rexroth. Lucrul cu un distribuitor local vă oferă suport tehnic și livrare mai rapidă pentru nevoi urgente.
Piețele online precum eBay au atât valve noi, cât și folosite. Prețurile pentru unitățile noi variază de obicei între 300 USD și 500 USD, în funcție de modelul și opțiunile specifice. Supapele uzate se vând între 100 și 250 USD, deși schimbi acoperirea garanției pentru un cost mai mic.
Furnizorii asiatici de pe platforme precum Shopee sau Alibaba oferă versiuni compatibile la prețuri mai mici, uneori în jur de 150 USD. Calitatea variază în funcție de aceste surse, așa că cercetați cu atenție vânzătorul dacă alegeți această rută. Pentru aplicații critice, rămâneți cu furnizori cunoscuți.
Când comandați, aveți la dispoziție numărul complet de model. Supapa de control direcțională 4WE 6 J pentru Rexroth vine în multe configurații, iar obținerea unei tensiuni sau tip de conector greșit creează probleme. Verificați de două ori specificațiile electrice și detaliile de montare înainte de a cumpăra.
Considerații de instalare
Instalarea corectă a unui 4WE 6 J asigură performanțe bune și durată lungă de viață. Începeți cu o suprafață de montare curată. Supapa etanșează această suprafață și orice zgârieturi sau murdărie pot cauza scurgeri. Utilizați cuplul de strângere adecvat al șuruburilor de montare pentru a evita deformarea corpului supapei.
Conexiunile portului trebuie să fie curate și dimensionate corespunzător. Supapa utilizează dimensiuni standard ale orificiilor NG6, iar liniile dumneavoastră hidraulice trebuie să se potrivească. Utilizarea liniilor subdimensionate restricționează debitul și crește căderea de presiune. Liniile supradimensionate pierd spațiu, dar nu afectează performanța.
Când conectați puterea electrică, urmați schema de cablare pentru modelul dvs. specific. Solenoizii se conectează de obicei la un controler sau un comutator care furnizează tensiunea corespunzătoare. Unele modele includ lumini indicatoare pentru a arăta ce solenoid este alimentat, ceea ce ajută la depanare.
Luați în considerare adăugarea manometrelor în punctele cheie ale sistemului dvs. Monitorizarea presiunii la porturile supapelor ajută la diagnosticarea problemelor și la optimizarea performanței. Presostatoarele pot asigura interblocări de siguranță pentru a preveni funcționarea în afara parametrilor de siguranță.
Lucrul cu diferite fluide
Majoritatea sistemelor hidraulice folosesc ulei mineral, iar 4WE 6 J funcționează perfect cu aceste fluide. Garniturile standard NBR tratează uleiurile pe bază de petrol într-o gamă largă de temperaturi. Aceasta acoperă majoritatea aplicațiilor industriale.
Unele sisteme necesită fluide ecologice, cum ar fi HFC (apă glicol) sau HFD (ester sintetic). Supapa de control direcțională 4WE 6 J pentru Rexroth poate funcționa cu aceste fluide, dar aveți nevoie de materialul de etanșare potrivit. Comandați supapa cu garnituri FKM (Viton), indicate cu un „V” în codul modelului în loc de „N”.
Fluidele pe bază de apă reduc durata de viață în comparație cu uleiul mineral. Rexroth estimează o durată de viață cu aproximativ 30% mai scurtă atunci când se utilizează fluide HFC. Uzura crescută provine din proprietățile diferite de lubrifiere și din potențiala cavitație. Dacă trebuie să utilizați aceste fluide, luați în considerare supradimensionarea componentelor pentru a compensa.
Limitele temperaturii de funcționare se modifică și cu diferite fluide. Fluidele HFC limitează temperatura maximă la 50°C în loc de limita de 80°C cu uleiul mineral. Planificați-vă sistemul de răcire în consecință dacă utilizați fluide hidraulice alternative.
Înțelegerea curbelor de performanță
Rexroth furnizează date de performanță în manuale tehnice care arată cum se comportă supapa în diferite condiții. Curbele de cădere de presiune arată cât de multă presiune pierdeți împingând uleiul prin supapă la diferite debite. Pentru bobina J, așteptați aproximativ 2 bari de cădere de presiune la 20 de litri pe minut.
Această cădere de presiune reprezintă energia risipită în sistemul dumneavoastră. Debitele mai mari creează mai multă cădere de presiune, în urma unei relații curbe. Când proiectați un circuit hidraulic, luați în considerare această pierdere pentru a vă asigura că actuatoarele primesc o presiune adecvată.
Numărul limită de putere pentru supapa de control direcțională 4WE 6 J pentru Rexroth este 8. Aceasta este o măsură specifică Rexroth care leagă debitul, presiunea și vâscozitatea uleiului cu generarea de căldură. Menținerea sub această limită previne supraîncălzirea în timpul funcționării continue.
Frecvența de comutare afectează durata de viață a supapei. În timp ce supapa poate rula mecanic de până la 15.000 de ori pe oră, aplicațiile tipice rulează mult mai încet. Vitezele de ciclu mai mari accelerează uzura garniturii și a componentelor solenoidelor. Potriviți-vă frecvența de operare cu nevoile dvs. reale, în loc să o maximizați.
Documentare și suport
Bosch Rexroth furnizează documentație tehnică detaliată pentru supapele lor. Fișa principală a catalogului prezintă dimensiunile, detaliile de montare și specificațiile de bază. Manuale mai detaliate explică procedurile de instalare, cerințele de întreținere și pașii de depanare.
Puteți descărca aceste documente de pe site-ul Rexroth sau le puteți solicita de la distribuitori. Deținerea manualului tehnic pentru modelul dvs. specific vă ajută în timpul instalării și întreținerii. Documentele includ simboluri hidraulice care arată modul de reprezentare a supapei în schemele de circuit.
Echipa de asistență tehnică a Rexroth poate ajuta cu întrebări legate de aplicație. Dacă nu sunteți sigur dacă un 4WE 6 J se potrivește nevoilor dvs., ei vă pot recomanda alternative sau sugera modificări. Acest suport este valoros atunci când se proiectează sisteme noi sau se modernizează echipamentele existente.
Instrumentele de selecție online vă permit să configurați supapele în funcție de cerințele dvs. Introduceți debitul, presiunea, tensiunea și alți parametri, iar instrumentul vă sugerează modele potrivite. Acest lucru vă ajută să vă asigurați că obțineți exact ceea ce aveți nevoie fără a decoda manual numerele de model.
Gânduri finale
Supapa de control direcțională 4WE 6 J pentru Rexroth reprezintă o tehnologie dovedită în controlul hidraulic. Designul său acţionat de solenoid, centrat pe arc, cu poziţionare în centru închis, serveşte nenumărate aplicaţii în întreaga lume. Înțelegerea modului în care funcționează vă ajută să îl utilizați eficient și să îl întrețineți în mod corespunzător.
Avantajele cheie includ montarea standardizată NG6, funcția de centru închis fiabilă și disponibilitatea largă a pieselor și a suportului. Supapa gestionează presiuni mari și oferă comutare receptivă pentru un control precis. Opțiunile și configurațiile multiple de tensiune se adaptează la diferite cerințe ale mașinii.
Instalarea și întreținerea corespunzătoare mențin aceste supape în funcțiune ani de zile. Uleiul hidraulic curat este cel mai important factor în longevitatea supapei. Schimbările regulate ale filtrului și atenția acordată temperaturii de funcționare previn majoritatea problemelor înainte de a începe.
Indiferent dacă înlocuiți o supapă defectă, proiectați o nouă mașină sau doar încercați să înțelegeți echipamentul dvs. existent, 4WE 6 J merită luare în considerare. Deceniile sale de performanță dovedită în aplicații industriale solicitante vorbesc despre calitatea și fiabilitatea acestuia. Cu îngrijirea corespunzătoare, această supapă va servi bine sistemul dumneavoastră hidraulic timp de mulți ani.
